Fernanda Hiebra Gonçalves

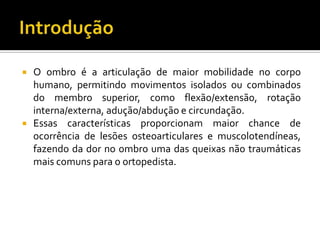

 O ombro é a articulação de maior mobilidade no corpo
humano, permitindo movimentos isolados ou combinados
do membro supe...

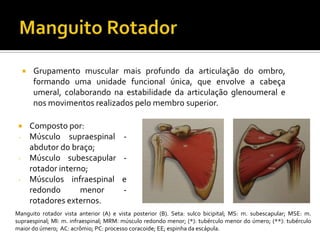

 Grupamento muscular mais profundo da articulação do ombro,
formando uma unidade funcional única, que envolve a cabeça
um...

 Os tendões se unem a 15 mm das inserções nos
tubérculos maior e menor do úmero, não sendo
separáveis à dissecção.
 Espe...

Músculo Subescapular
 O mais anterior dos
componentes do manguito
rotador.
 Origina-se na superfície
anterior e profunda...

Rotadores Externos e o Músculo Supraespinal
 Têm origem na porção posterior da
escápula.
- Supraespinal: na fossa supraes...

 Os tendões do supraespinal
e infraespinal são
compostos por 5 camadas:
1. Superficial (1 mm) -
contendo arteríolas e o
p...

3. Camada menos organizada que a
camada 2, com 3 mm de espessura,
onde se observa o entrelaçamento das
fibras dos tendões ...

 Não fazer parte do manguito rotador, mas é ponto de
referência inicial para o estudo ultrassonográfico do
ombro.
 Orige...

 Ao adentrar o intervalo dos rotadores é referido como intra-articular.
 Cruza a cabeça e o colo anatômico do úmero, loc...

Sulco Bicipital
 Depressão óssea semicircular.
 Limitada:
- medialmente pelo tubérculo menor;
- lateralmente pelo tubérc...

 Mede cerca de 9 cm de comprimento.
 Espessura média de 3,3 a 4,7 mm, dependendo do sexo e do grau
de atividade física d...

 Nutrição:
- difusão do líquido presente
na bainha sinovial e
- vaso que penetra no tendão
através de um mesotendão.
 Me...

 Participa da abdução do ombro, coaptando a
cabeça umeral na glenoide por meio da
contração de suas fibras.
 Para execuç...

Configuração côncava do sulco bicipital
Ligamentos transverso e falciforme do úmero
 Correspondem a prolongamentos tendín...

Estão localizados no interior do Intervalo Rotador
 Limitado:
- inferiormente - borda superior do tendão do subescapular;...

Ligamento Coracoumeral
 Origem no aspecto lateral da base do processo coracoide.
 Formando duas bandas que irão recobrir...

Bainha ligamentar do tendão da cabeça longa do bíceps braquial (tclb). Seta tracejada: ligamento
coracoumeral; lgus: ligam...

Cabo Rotador
 Extensão lateral do ligamento coracoumeral.
 Envolve as fibras mais distais tanto dos tendões do supraespi...

LigamentoGlenoumeral Superior
 Limita medial e inferiormente a
bainha ligamentar.
 Envolto pelo ligamento
coracoumeral.
...

 Tendão da cabeça longa do bíceps braquial e o
tendão da cabeça curta do bíceps braquial
(origem no processo coracoide) s...

 Estruturas cuja finalidade principal é diminuir
o atrito entre os tendões e os ossos.
 São várias as bolsas sinoviais q...

Subacromial-subdeltóidea
 Composta por 2 bolsas que se comunicam
em aproximadamente 95% dos
indivíduos.
 Estende-se até ...

Subcoracoide
 Localizada entre o processo coracoide,
os tendões da cabeça curta do bíceps
braquial e o coracobraquial
sup...

Supra-acromial
 Situada superiormente ao acrômio.
Subescapular e infraespinal
 Geralmente demonstram continuidade
com a ...

 Transdutores lineares de alta resolução (fase-
array) com banda variável são os ideais para
estudo do ombro.
 A frequên...

 Técnica mais empregada: Mack et al. (1985).
 Inicio: avaliação estática da porção extra-articular do
tendão da cabeça l...

Tendão da cabeça longa do bíceps braquial – porção extra-articular (plano transversal). (A) Técnica de
exame. (B) RMN. (C)...

 A varredura deve ser iniciada na transição musculotendínea, pois,
quando pequena quantidade de líquido está presente na ...

 Deslocando o transdutor cranial e
medialmente, mantendo o feixe
sonoro perpendicular à superfície do
tendão, visualiza-s...

 Nessa posição é possível, ainda, a caracterização do ligamento
coracoacromial, como uma imagem hiperecoica em faixa unin...

 Por meio da rotação do probe em 90°, obtêm-se imagens no plano
longitudinal, fundamentais para a avaliação do padrão fib...

 Discreta compressão sobre a
pele deve ser realizada pela
borda inferior do transdutor, a
fim de se evitar o efeito de
an...

Rotação Externa Máxima do Braço
 Contribui com o exame estático, auxiliando
no diagnóstico das luxações e subluxações do
...

Tendão do Subescapular
 Se coloca um pouco abaixo e lateralmente ao processo
coracoide.
 Identificado como uma banda hip...

Tendão do subescapular (plano longitudinal). (A).
Técnica de Exame. (B) RMN. (C e D)
Ultrassonografia. Observar a diferenç...

Tendão do Subescapular
 Em virtude do aspecto em leque do tendão e pela interposição de fibras
musculares entre as fibras...

Tendão do Supraespinal
 Com o braço em posição neutra,
grande parte do tendão está
obscurecida pela sombra acústica
deter...

Tendão do Supraespinal
 Plano longitudinal:
- Configuração semelhante à de um “bico de pássaro”.
- Ecogenicidade maior qu...

Tendão do m. supraespinal. (A)
Plano longitudinal: 1. RMN
(plano coronal), imagem
ponderada em DP; 2. exame
ultrassonográf...

Tendão do Supraespinal
 Nesse ponto pode-se notar uma área de menor ecogenicidade em
virtude das fibras musculares que se...

Tendão do Supraespinal
 Em alguns indivíduos, com transdutores de maior
frequencia, o tendão poderá exibir um aspecto mai...

Heterogeneidade normal do tendão do supraespinal em virtude da orientação espacial diferente das camadas que
fazem parte d...

 O transdutor é colocado perpendicularmente à
espinha da escápula.
 Varredura das fossas supra e infraespinal e dos
resp...

Componentes posteriores do manguito rotador
 Atenção às incisuras escapular e espinoglenoidal, locais onde o nervo
suprae...

Componentes posteriores do manguito rotador
Nervo supraescapular na topografia da incisura espinoglenoidal. RMN (A e B) e ...

Componentes posteriores do manguito rotador
 Na fossa infraespinal, após rotação de 90° do transdutor, o ventre muscular,...

Componentes posteriores do manguito rotador
 Deslizando-se o transdutor inferiormente, surge o tendão
do redondo menor, p...

Exame comparativo entre os tendões do infraespinal e do redondo menor (plano
longitudinal). Observar a diferença de ecogen...

Cabo Rotador
 Somente sua porção profunda pode ser visibilizada
em 11 % dos pacientes.
 Identificada como uma banda hipe...

Cabo rotador (setas). Apresenta uma configuração ovalada no
plano longitudinal do tendão do supraespinal (A), localizado
j...

Articulação Glenoumeral
 Sua avaliação ao USG é muito pobre.
 O derrame articular é um dos únicos sinais de artropatia
e...

Articulação Glenoumeral
 Recesso Posterior: é o mais utilizado.
- Localiza-se anteriormente ao tendão do
infraespinal, ad...

Recesso sinovial posterior da articulação glenoumeral.
Rotação interna (A) e externa (B) do membro superior.
Observar que ...

Bolsas Sinoviais
 São virtuais ao exame de USG.
 Com espessura aproximada de 2
mm, exceção feita à subacromial-
subdeltó...

Etiopatogenia
 Cerca de 60% das alterações do ombro estão
ligadas a lesões do manguito rotador.
 Podem ser decorrentes d...

Fatores Intrínsecos
 Os tendões são tecidos de metabolismo lento,
apresentando vascularização peculiar.
 No manguito rot...

Fatores Intrínsecos
 Zona crítica:
- Zona de relativa hipovascularização no tendão do
supraespinal mais suscetível às les...

Fatores Intrínsecos
 A partir da terceira década de vida se inicia um processo de
esclerose do envoltório tendíneo (para ...

Fatores Intrínsecos
 As degenerações tendíneas podem ocorrer também em
indivíduos mais jovens relacionadas com o uso exce...

1. Relacionado com o impacto interno
- Também chamado de impacto
glenoumeral póstero-superior.
- Durante a rotação externa...

2. Contração excêntrica dos componentes do manguito rotador
- Ocorre durante a última fase do arremesso, a de
desaceleraçã...

Fatores Extrínsecos – Síndrome do Impacto
 Definida como um conjunto de sinais e sintomas caracterizados por dor e
incapa...

Síndrome do Impacto - Fatores Primários
 Ligados a anormalidades anatômicas
de desenvolvimento ou adquiridas das
estrutur...

Sïndrome do Impacto - Fatores Secundários
 Geralmente estão envolvidos em lesões de atletas que
executam movimentos repet...

Síndrome do Impacto - Fatores Extrínsecos
 Esse processo de compressão crônica desencadeia, inicialmente, uma
bursite sub...

Síndrome do Impacto - Fatores Extrínsecos
 À medida que a doença avança, rupturas parciais ou completas,
podem surgir e s...

Calcificação na inserção acromial do ligamento coracoacromial (seta). (A)
ultrassonografia; (B) radiografia simples.AC: ac...

Síndrome do Impacto – Classificação (Patologia x Quadro Clínico)
 Estágio I: edema e hemorragia do manguito rotador, < 25...

 Prevalência de 15%.
 Pode originar a síndrome do impacto.
 Habitualmente, o tendão do músculo peitoral
menor se insere...

 Inserções aberrantes:
1. Umeral (mais comum):
- Fixação no ligamento corcoumeral ou no tendão supraespinal/cápsula
artic...

A. Ilustração. O tendão do peitoral menor
(tp) se insinua entre as 2 bandas do
ligamento coracoacromial (**); (B e C)
exam...

 Inserções aberrantes:
2. Coracoglenoidal: fixação na cápsula articular e no tubérculo
supraglenoideo.
3. Mista: com inse...

 Os achados do exame clínico, e mesmo do radiográfico,
para o diagnóstico da síndrome do impacto, e
especialmente das rup...

 O fator idade representa um papel importante
durante a avaliação clínica do ombro doloroso. A
prevalência de lesões parc...

Teste do impacto de Neer
 O membro superior, em
extensão e rotação neutrá, é
elevado pelo examinador em
um plano entre o ...

Teste de Jobe
 São avaliados tanto o impacto subacromial
quanto a força muscular do supraespinal.
 O membro superior é p...

Teste de Gerber:
 Realizado para verificar lesões do
tendão ou do músculo subescapular.
 O braço do paciente é colocado
...

Teste do infraespinal
• O objetivo é averiguar deficiência na
rotação externa do ombro, função
atribuída aos músculos infr...

 A acurácia para avaliação de lesões tendíneas,
de modo geral, é semelhante à da ressonância
magnética.
 Sensibilidade d...

 O exame dinâmico é fundamental.
 Com o braço sempre em rotação interna e o transdutor posicionado no sentido
dos fascíc...

 O tendão do supraespinal encontra dificuldade para
deslizar livremente sob o acrômio durante a abdução ou
flexão do braç...

(B) Bolsa subacromial-subdeltóidea esquerda
espessada (entre calipers em B1). Notar o conflito da
bolsa subacromial-subdel...

 Após cirurgias ortopédica com utilização de material de
osteossíntese, pode ocorrer dor secundaria ao contato do
acrômio...

 Inicialmente se manifesta como áreas hipoecoicas (com ecogenicidade
igual ou maior que a do músculo deltoide) de limites...

Tendinopatia do supraespinal.
Inicialmente somente se observa uma
zona hipoecoica (setas em A1) no
interior do tendão do m...

 Doença cíclica caracterizada pela deposição macroscópica
de cristais de hidroxiapatita (fosfato de cálcio cristalino)
no...

 Etiologia: desconhecida, sem relação com trauma,
raramente fazendo parte de uma doença sistêmica.
 Fisiopatologia: vári...

 Teoria proposta por Uhthoff e Loehr (1997) - estágios
clínicos x patológicos (4 fases):
1. Formação
 Início da deposiçã...

1. Formação
 Quadro clínico: geralmente é de dor leve, podendo se
exacerbar com movimentos de elevação do braço,
semelhan...

Calcificações em vários estágios de evolução. (A) Volumosa
calcificação no interior do tendão do supraespinal determinando...

2. Repouso
 Período variável de inatividade da doença, podendo ou não ser doloroso.
3. Reabsorção
 Estruturas vasculares...

3. Reabsorção
 Focos hiperecoicos de limites imprecisos, sem
sombra acústica posterior, podendo erodir a
cortical óssea d...

Tendinopatia calcária em fase de
reabsorção, associada à erosão óssea.
(A) Radiografia simples exibindo
calcificação de li...

Extrusão de calcificação para o interior da bolsa
subacromial-subdeltóidea associada à ruptura tendínea.
(A) Exame ultrass...

4. Pós-calcificação
 O local onde havia calcificação torna-se
preenchido por colágeno imaturo (tipo III),
fibroblastos jo...

4. Pós-calcificação
 As calcificações podem estar
associadas a formações císticas
intratendíneas ou como
pequenos focos h...

TEC Distróficas
Maiores Menores
Intratendíneas Sobre o tubérculo maior do úmero.
Associadas ou não a sinais indiretos de l...

Evolução da tendinopatia calcária. (A) calcificação no interior do tendão
do supraespinal (seta); (B) calcificações extrus...

 Durante a degeneração do manguito rotador, o
processo pode ficar estável ou evoluir para
ruptura.
 Em sua maioria, envo...

Rupturas Parciais:
a. Superficiais – junto à bolsa sinovial.
b. Intratendíneas – intrassubstanciais – 50% - geralmente loc...

Rupturas Completas
 10% de todas as lesões do manguito rotador.
 Etiologia multifatorial.
 Localização:
a. Borda livre ...

Ilustração dos tipos de ruptura completa. (A1)
Desenho demonstrando lesão de toda a
espessura no plano longitudinal do ten...

Rupturas Completas
 Quando abrange toda a extensão do tendão, pode progredir
tanto para o interior do tendão do infraespi...

 Tamanho das lesões – graduação de Ellman
 Rupturas parciais:
a. Grau I - < 3 mm de profundidade
b. Grau II – entre 3 e ...

Achados Ultrassonográficos
1. Lesão hipoecoica ou anecoica relacionada com a descontinuidade das fibras.
 Inicialmente se...

Correlação USG x RMN de uma
ruptura parcial de quase toda a
espessura do tendão do supraespinal,
caracterizada por zona an...

2. Lesão mista (mais comum).
 Centro hiperecoico, circundado por halo
hipoecoico representando líquido
perilesional.
 O ...

Rupturas parciais (setas e entre
calipers) profundas com padrão
misto nos planos longitudinal (A e
B) e transversal (C) do...

 Esses padrões são os predominantes, mas não
os únicos.
 As lesões podem se caracterizar por imagens
lineares hiperecoic...

Rupturas parciais com padrão não usual.
Observar a continuidade das imagens
lineares hipoecoica e hiperecoica (setas),
mai...

 As lesões podem se apresentar como focos hiperecoicos mal definidos,
com reverberação acústica posterior, decorrente da ...

 Líquido na bainha sinovial do tendão da cabeça longa do
bíceps braquial ou na bolsa subacromial-subdeltóidea pode
acompa...

Sinais Direitos
 Não visibilização do tendão.
- O músculo deltoide entra em contato com a cabeça umeral
(sinal da “cabeça...

Sinal da “cabeça umeral careca”. Exame de
USG e RMN nos planos longitudinal (A e B) e
transversal do tendão do supraespina...

Sinais Direitos
 Ausência ou afilamento focal do
tendão.
- Existe uma alteração da
convexidade habitual do contorno
do te...

Ruptura completa (transfixante)
intrassubstancial do tendão do m.
supraespinal (***) associada à
herniação da bolsa subacr...

Sinais Direitos
 Ausência ou afilamento focal do tendão.
- Nas menores ocorre apenas um afilamento com retificação da sup...

Sinais Direitos
 Descontinuidade das fibras, sem alterar o contorno do tendão.
- Determinando comunicação entre a articul...

Sinais Direitos
 Heterogeneidade da ecogenicidade do tendão.
- Responsável pelo maior número de erros
de diagnóstico, esp...

Sinais Direitos
 Heterogeneidade da ecogenicidade do tendão.
- Algumas vezes consegue-se aumentar a especificidade com a
...

Lesões agudas:
 Material ecogênico (sangue) pode preencher a área da
ruptura, evitando a alteração de forma do tendão.
 ...

Exame ultrassonográfico no plano longitudinal do tendão do supraespinal, antes (A) e depois (B)
a realização da manobra de...

Sinais Indiretos (Secundários)
 Irregularidade dos contornos do tubérculo maior do úmero.
- A maioria das rupturas de tod...

Sinais Indiretos (Secundários)
 Líquido na articulação acromioclavicular (sinal do Geiser).
- Visibilizado somente quando...

Sinais Indiretos (Secundários)
 Líquido na articulação glenoumeral.
- Quando ocorre distensão de alguns dos recessos sino...

Sinais Indiretos (Secundários)
b. Axilar: situado abaixo da margem inferior da unidade
musculotendínea do redondo menor.
-...

Sinais Indiretos (Secundários)
 Líquido na bolsa subacromial-subdeltóidea.
- Considera-se em quantidade aumentada
quando ...

Sinais Indiretos (Secundários)
 Sinal da interface da cartilagem.
- Também chamado de sinal da cartilagem desnuda.
- Corr...

 Nas tendinopatias e rupturas do tendão do subescapular e
do infraespinal, os sinais ultrassonográficos são os mesmos
des...

 Particularmente em relação ao tendão do subescapular, as
rupturas completas e de toda a extensão são mais raras.
 Mais ...

 Wallny et al. (200;2001) referem aumento da acurácia do
diagnóstico das lesões parciais, pela redução dos artefatos
de a...

 As bolsas sinoviais podem ser acometidas por inflamação, simulando, muitas vezes,
processo expansivo.
 A mais frequente...

Bursite subacromial-subdetoidea. (A) Espessamento da bolsa e
da gordura peribursal caracterizado por uma banda hiperecoica...

 Calcificações parietais ou no interior da bolsa também
podem ser encontradas, especialmente nos casos de
tendinopatia ca...

 A presença ou não de atrofia dos músculos
supraespinal e infraespinal é importante para
a escolha do tratamento.
 Graus...

 Indefinição do tendão central e dos contornos
dos ventres musculares.
- Cada um dos ventres musculares do
supraespinal, ...

Tendão intramuscular do supraespinal. (A) USG. (B) RMN. O tendão intramuscular (seta) se
apresenta como uma fina banda hip...

 Indefinição do tendão central e dos contornos dos ventres musculares.
- Um dos primeiros sinais de atrofia é a perda de ...

 Alteração da arquitetura dos músculos.
- Perda do aspecto peniforme dos ventres musculares do
supraespinal e do infraesp...

 Perda da refletividade do feixe de ultrassom na cortical óssea da
escápula.
 Hiperecogenicidade difusa associada à redu...

 Informações necessárias de um paciente com a síndrome
do impacto:
- Sintomas e idade do paciente.
- Tempo de história cl...

 Se houver falha na resposta ao tratamento
conservador está indicada a conduta cirúrgica.
 Objetivo: descomprimir as est...

 Ruptura completa: além da descompressão subacromial,
deve ser realizado reparo cirúrgico da tendão.
 Ruptura parcial: t...

Obrigada!

Compartilhe o Slideshare

LinkedIn
Facebook
Twitter

Código de incorporação

Tamanho (px)

Mostre Slideshows relacionados no final

Código do WordPress

Link

Compartilhar
E-mail

Síndrome do impacto by Raquel Pizol 45523 views
Exame Físico de Ombro by Omar Mohamad Abda... 68777 views
Aula sindrome impacto e lesão mangu... by Mauricio Fabiani 10730 views
Dor no pescoço e dor irradiada para... by pauloalambert 67567 views
Ultrassom do manguito rotador by Fernanda Hiebra G... 11152 views
LesõEs Do Manguito Rotador (Mr) by Marcelo Benedet T... 14604 views

Visualizações no Slideshare

1 de 146 Anúncio

Visualizações no Slideshare

1 de 146 Anúncio
