O documento descreve o diagrama de sequência da UML, explicando que ele ilustra a interação entre objetos em um caso de uso e contendo suas principais características como atores, objetos, mensagens e tipos de mensagens.

1. Diagrama de SequênciaCarlos CostaDiego AlvesHonório Júnior Jayson Vinicius

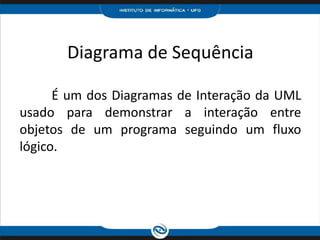

2. Diagrama de Sequência É um dos Diagramas de Interação da UML usado para demonstrar a interação entre objetos de um programa seguindo um fluxo lógico.

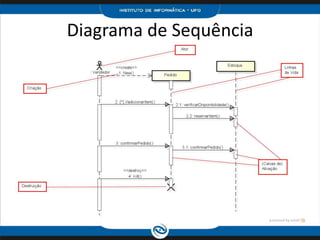

3. Diagrama de Sequência

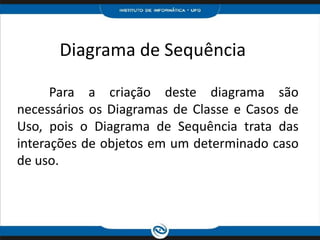

4. Diagrama de Sequência Para a criação deste diagrama são necessários os Diagramas de Classe e Casos de Uso, pois o Diagrama de Sequência trata das interações de objetos em um determinado caso de uso.

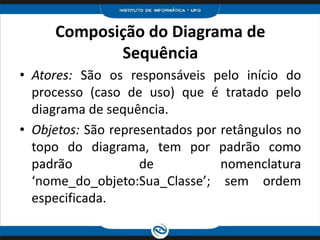

5. Composição do Diagrama de SequênciaAtores: São os responsáveis pelo início do processo (caso de uso) que é tratado pelo diagrama de sequência.Objetos: São representados por retângulos no topo do diagrama, tem por padrão como padrão de nomenclatura ‘nome_do_objeto:Sua_Classe’; sem ordem especificada.

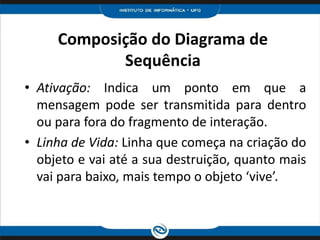

6. Composição do Diagrama de SequênciaAtivação: Indica um ponto em que a mensagem pode ser transmitida para dentro ou para fora do fragmento de interação.Linha de Vida: Linha que começa na criação do objeto e vai até a sua destruição, quanto mais vai para baixo, mais tempo o objeto ‘vive’.

7. Mensagensforma de interação dos objetos;possui a assinatura do método que está sendo chamado;pode ser enviada para outro objeto ou para si mesma (auto interação).

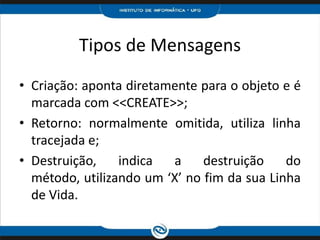

8. Tipos de MensagensCriação: aponta diretamente para o objeto e é marcada com <<CREATE>>; Retorno: normalmente omitida, utiliza linha tracejada e; Destruição, indica a destruição do método, utilizando um ‘X’ no fim da sua Linha de Vida.

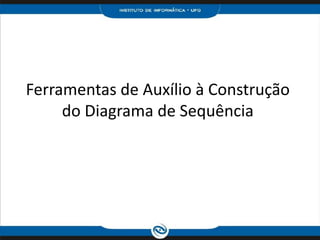

9. Ferramentas de Auxílio à Construção do Diagrama de Sequência

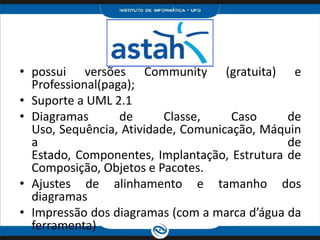

10. possui versões Community (gratuita) e Professional(paga);Suporte a UML 2.1Diagramas de Classe, Caso de Uso, Sequência, Atividade, Comunicação, Máquina de Estado, Componentes, Implantação, Estrutura de Composição, Objetos e Pacotes.Ajustes de alinhamento e tamanho dos diagramasImpressão dos diagramas (com a marca d’água da ferramenta)

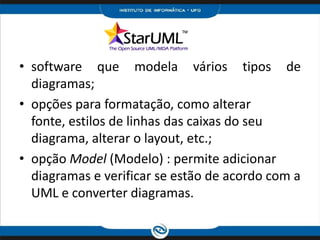

11. software que modela vários tipos de diagramas;opções para formatação, como alterar fonte, estilos de linhas das caixas do seu diagrama, alterar o layout, etc.;opção Model (Modelo) : permite adicionar diagramas e verificar se estão de acordo com a UML e converter diagramas.

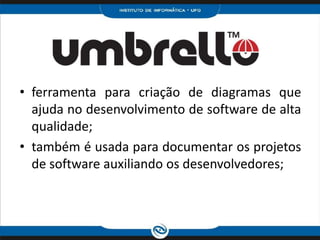

12. ferramenta para criação de diagramas que ajuda no desenvolvimento de software de alta qualidade;também é usada para documentar os projetos de software auxiliando os desenvolvedores;

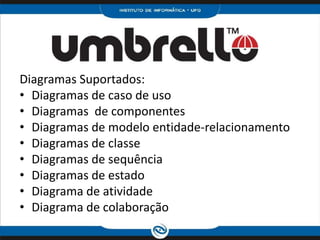

13. Diagramas Suportados:Diagramas de caso de uso
