1. Curso Enterprise Architect Apresentado por Rande A. Moreira 29/07/10

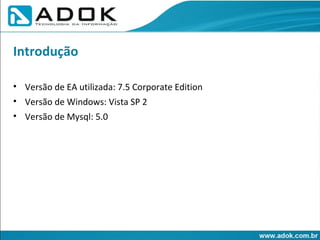

2. Versão de EA utilizada: 7.5 Corporate Edition Versão de Windows: Vista SP 2 Versão de Mysql: 5.0 Introdução

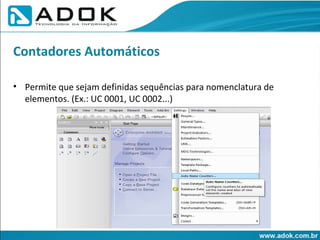

3. Permite que sejam definidas sequências para nomenclatura de elementos. (Ex.: UC 0001, UC 0002...) Contadores Automáticos

4. Contadores Automáticos

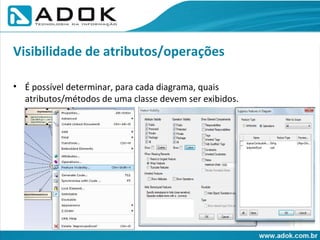

5. É possível determinar, para cada diagrama, quais atributos/métodos de uma classe devem ser exibidos. Visibilidade de atributos/operações

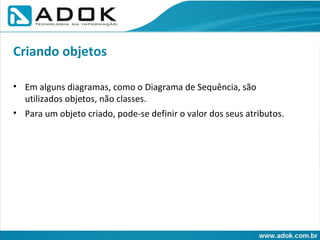

6. Em alguns diagramas, como o Diagrama de Sequência, são utilizados objetos, não classes. Para um objeto criado, pode-se definir o valor dos seus atributos. Criando objetos

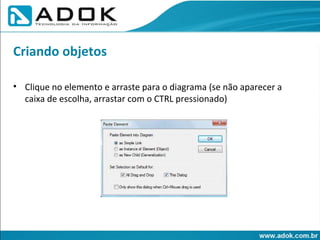

7. Clique no elemento e arraste para o diagrama (se não aparecer a caixa de escolha, arrastar com o CTRL pressionado) Criando objetos

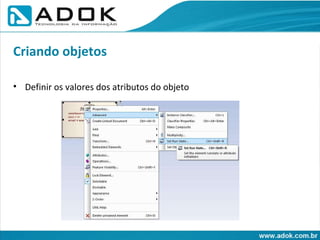

8. Definir os valores dos atributos do objeto Criando objetos

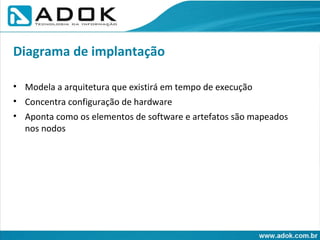

9. Modela a arquitetura que existirá em tempo de execução Concentra configuração de hardware Aponta como os elementos de software e artefatos são mapeados nos nodos Diagrama de implantação

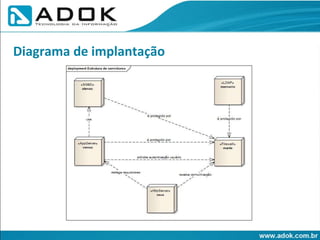

10. Diagrama de implantação

11. O EA permite a geração de documentação em dois formatos: RTF HTML Ele possui suporte à geração de Glossários, Notas e possui também a opção de exportar somente diagramas É possível gerar documentação de um pacote inteiro ou apenas de um pacote e seus “filhos” recursivamente Documentação no EA

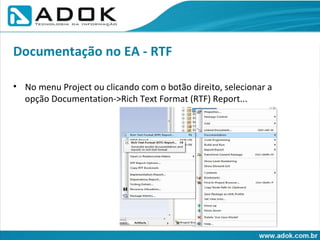

12. No menu Project ou clicando com o botão direito, selecionar a opção Documentation->Rich Text Format (RTF) Report... Documentação no EA - RTF

13. Pode-se escolher um template padrão para geração, optar ou não pela utilização de substituição de palavras, entre outras opções. Documentação no EA - RTF

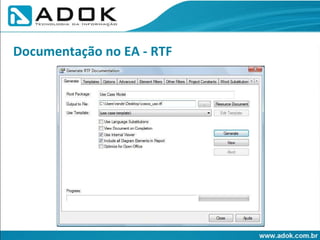

14. Documentação no EA - RTF

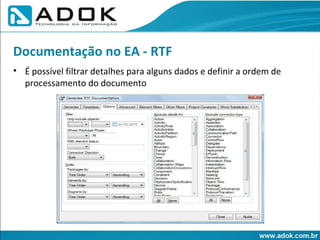

15. É possível filtrar detalhes para alguns dados e definir a ordem de processamento do documento Documentação no EA - RTF

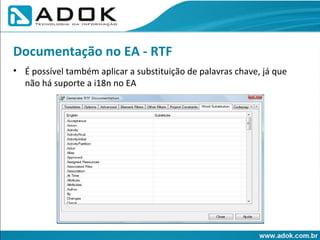

16. É possível também aplicar a substituição de palavras chave, já que não há suporte a i18n no EA Documentação no EA - RTF

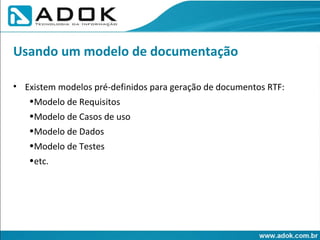

17. Existem modelos pré-definidos para geração de documentos RTF: Modelo de Requisitos Modelo de Casos de uso Modelo de Dados Modelo de Testes etc. Usando um modelo de documentação

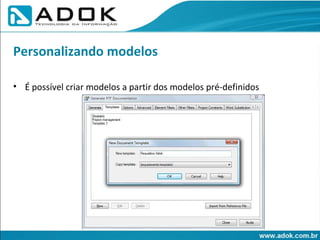

18. É possível criar modelos a partir dos modelos pré-definidos Personalizando modelos

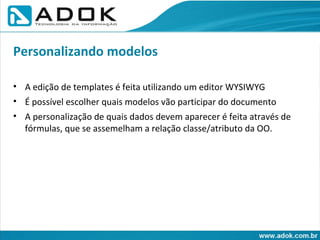

19. A edição de templates é feita utilizando um editor WYSIWYG É possível escolher quais modelos vão participar do documento A personalização de quais dados devem aparecer é feita através de fórmulas, que se assemelham a relação classe/atributo da OO. Personalizando modelos

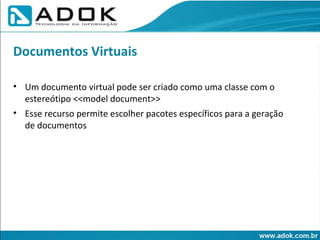

20. Um documento virtual pode ser criado como uma classe com o estereótipo <<model document>> Esse recurso permite escolher pacotes específicos para a geração de documentos Documentos Virtuais

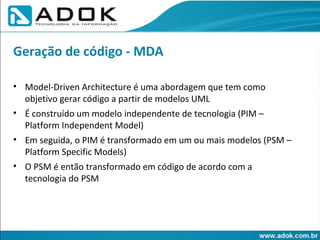

21. Model-Driven Architecture é uma abordagem que tem como objetivo gerar código a partir de modelos UML É construído um modelo independente de tecnologia (PIM – Platform Independent Model) ‏ Em seguida, o PIM é transformado em um ou mais modelos (PSM – Platform Specific Models) ‏ O PSM é então transformado em código de acordo com a tecnologia do PSM Geração de código - MDA

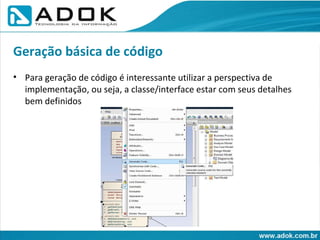

22. Para geração de código é interessante utilizar a perspectiva de implementação, ou seja, a classe/interface estar com seus detalhes bem definidos Geração básica de código

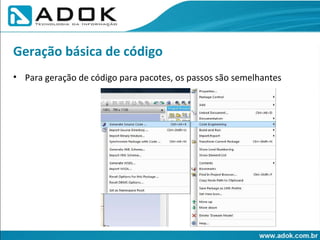

23. Para geração de código para pacotes, os passos são semelhantes Geração básica de código

24. No EA, existe o conceito de Code Template Framework Permite personalizar a geração de código Possibilita o MDA Esse recurso é composto de um editor, templates já definidos e um mecanismo que interpreta modelos para gerar os códigos Geração de código - Personalização

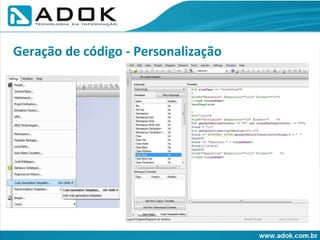

25. Geração de código - Personalização

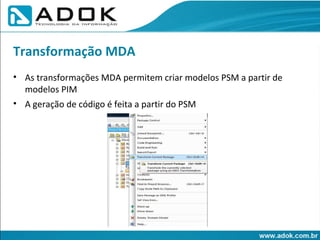

26. As transformações MDA permitem criar modelos PSM a partir de modelos PIM A geração de código é feita a partir do PSM Transformação MDA

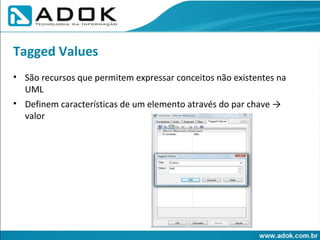

27. São recursos que permitem expressar conceitos não existentes na UML Definem características de um elemento através do par chave -> valor Tagged Values

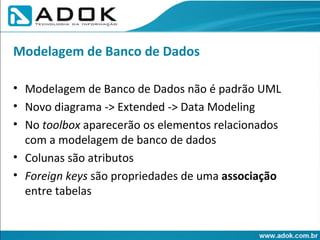

28. Modelagem de Banco de Dados não é padrão UML Novo diagrama -> Extended -> Data Modeling No toolbox aparecerão os elementos relacionados com a modelagem de banco de dados Colunas são atributos Foreign keys são propriedades de uma associação entre tabelas Modelagem de Banco de Dados

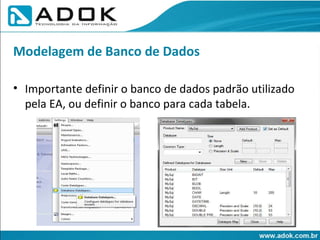

29. Importante definir o banco de dados padrão utilizado pela EA, ou definir o banco para cada tabela. Modelagem de Banco de Dados

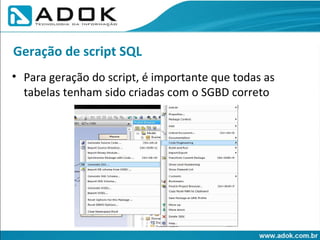

30. Para geração do script, é importante que todas as tabelas tenham sido criadas com o SGBD correto Geração de script SQL

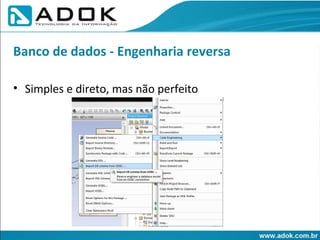

31. Simples e direto, mas não perfeito Banco de dados - Engenharia reversa

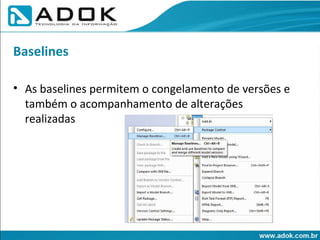

32. As baselines permitem o congelamento de versões e também o acompanhamento de alterações realizadas Baselines

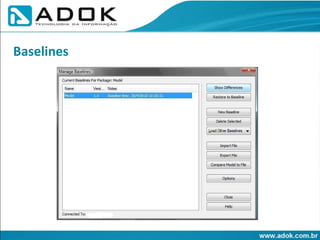

33. Baselines

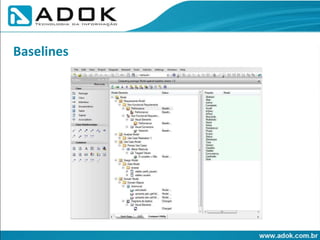

34. Baselines

35. Permite acompanhar qualquer alteração realizada mesmo sem a existência de baseline Audit View

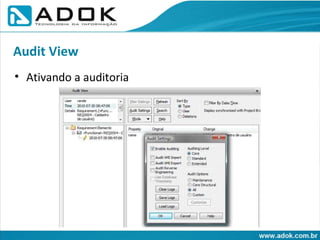

36. Ativando a auditoria Audit View

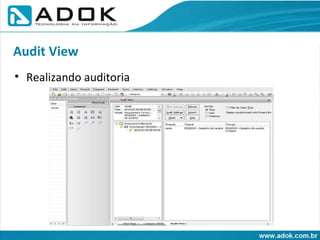

37. Realizando auditoria Audit View

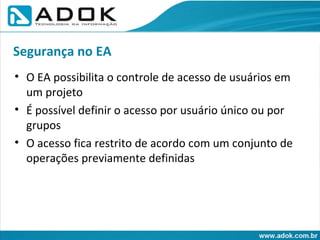

38. O EA possibilita o controle de acesso de usuários em um projeto É possível definir o acesso por usuário único ou por grupos O acesso fica restrito de acordo com um conjunto de operações previamente definidas Segurança no EA

39. Ativando a segurança Será necessário digitar a chave de segurança fornecida pela Sparx A partir daí, será possí- vel gerenciar os usuários Segurança no EA

40. Pré-requisitos: É necessário instalar um conector ODBC próprio do banco de dados (para MySQL, clique aqui ) Baixar o modelo do banco de dados do EA ( clique aqui ) e criar uma base de dados a partir dele Armazenamento em Banco de Dados

41. É possível ter toda a estrutura do EA armazenada em banco de dados, ao invés do arquivo binário .EAP. Se você já possui o .EAP, pode fazer a exportação em Tools -> Data Management -> Project Transfer -> EAP to DBMS Assim, o compartilhamento fica mais simples, sem a necessidade de utilizar o SVN e configurar arquivos XML. Além disso, ativando a opção de Segurança no EA, o nível de controle de lock fica muito mais refinado Armazenamento em Banco de Dados

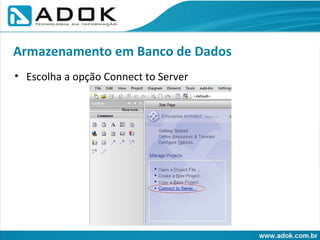

42. Escolha a opção Connect to Server Armazenamento em Banco de Dados

43. Selecione conexão do tipo ODBC Armazenamento em Banco de Dados

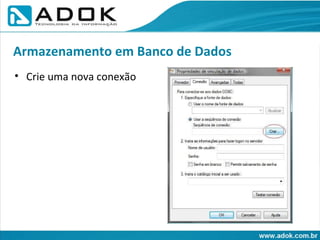

44. Crie uma nova conexão Armazenamento em Banco de Dados

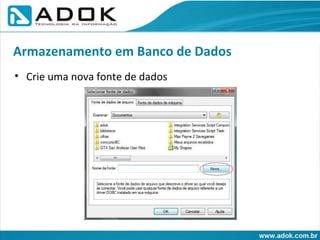

45. Crie uma nova fonte de dados Armazenamento em Banco de Dados

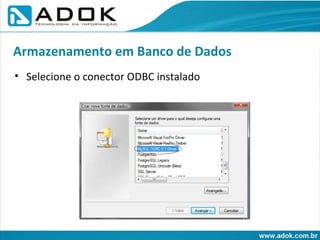

46. Selecione o conector ODBC instalado Armazenamento em Banco de Dados

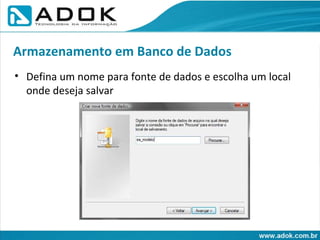

47. Defina um nome para fonte de dados e escolha um local onde deseja salvar Armazenamento em Banco de Dados

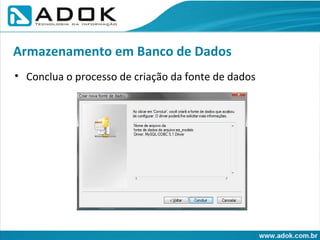

48. Conclua o processo de criação da fonte de dados Armazenamento em Banco de Dados

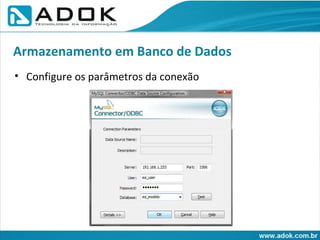

49. Configure os parâmetros da conexão Armazenamento em Banco de Dados

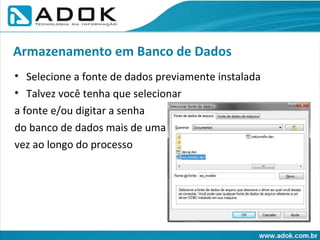

50. Selecione a fonte de dados previamente instalada Talvez você tenha que selecionar a fonte e/ou digitar a senha do banco de dados mais de uma vez ao longo do processo Armazenamento em Banco de Dados

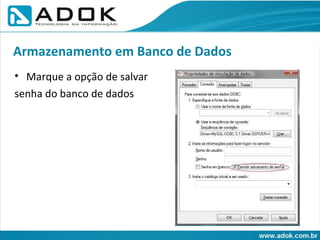

51. Marque a opção de salvar senha do banco de dados Armazenamento em Banco de Dados

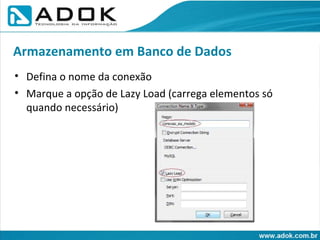

52. Defina o nome da conexão Marque a opção de Lazy Load (carrega elementos só quando necessário) Armazenamento em Banco de Dados

53. Dúvidas? Contato: [email_address]
