Construindo a NuConta
1) O documento discute a arquitetura do sistema de transferências entre contas NuConta do Nubank, incluindo microsserviços, event sourcing e consistência em sistemas distribuídos. 2) É apresentado o fluxo de transferência entre contas, com ênfase nos requisitos de processamento at-least-once e idempotência para garantir a consistência. 3) O Backend for Frontends (BFF) com GraphQL é descrito como forma de fornecer dados de forma flexível para diferentes versões de frontend.
![[오픈소스컨설팅] EFK Stack 소개와 설치 방법](https://cdn.slidesharecdn.com/ss_thumbnails/elasticstack-210712042246-thumbnail.jpg?width=640&height=640&fit=bounds)
Construindo a NuConta
- 1.

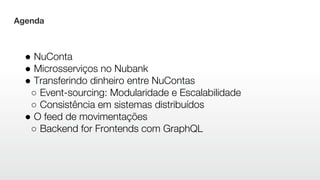

- 2. Agenda ● NuConta ● Microsserviçosno Nubank ● Transferindo dinheiro entre NuContas ○ Event-sourcing: Modularidade e Escalabilidade ○ Consistência em sistemas distribuídos ● O feed de movimentações ○ Backend for Frontends com GraphQL
- 3.
- 4.
- 5.
- 6.
- 7.
- 8.
- 9.
- 10.
- 11.
- 12.
- 13.
- 14.
- 15.
- 16. Transferindo dinheiro entreNuContas SOUTHEAST BRAZIL REGION FROM SPACE

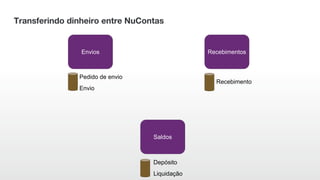

- 17. Transferindo dinheiro entreNuContas Pedido de envio Envio Recebimentos Recebimento Envios Liquidação Saldos Depósito

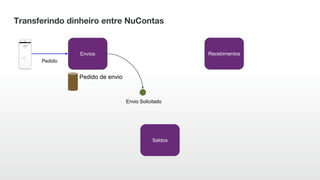

- 18. Transferindo dinheiro entreNuContas Pedido de envio RecebimentosEnvios Saldos Pedido Envio Solicitado

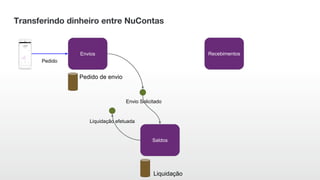

- 19. Transferindo dinheiro entreNuContas Pedido de envio RecebimentosEnvios Saldos Pedido Envio Solicitado Liquidação Liquidação efetuada

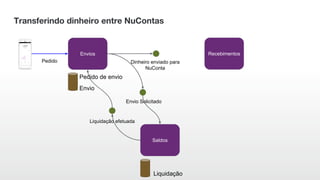

- 20. Transferindo dinheiro entreNuContas Pedido de envio RecebimentosEnvios Saldos Pedido Envio Solicitado Liquidação Envio Liquidação efetuada Dinheiro enviado para NuConta

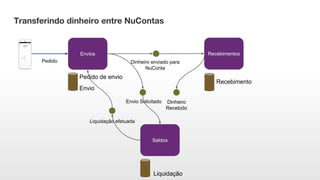

- 21. Transferindo dinheiro entreNuContas Pedido de envio RecebimentosEnvios Saldos Pedido Envio Solicitado Liquidação Envio Liquidação efetuada Dinheiro enviado para NuConta Recebimento Dinheiro Recebido

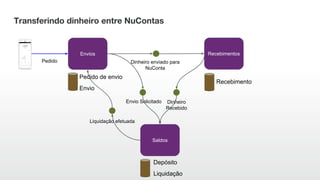

- 22. Transferindo dinheiro entreNuContas Pedido de envio RecebimentosEnvios Saldos Pedido Envio Solicitado Liquidação Envio Liquidação efetuada Dinheiro enviado para NuConta Recebimento Dinheiro Recebido Depósito

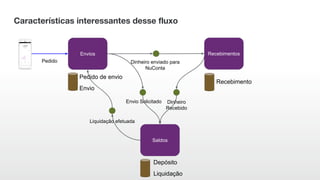

- 23. Características interessantes dessefluxo Pedido de envio RecebimentosEnvios Saldos Pedido Envio Solicitado Liquidação Envio Liquidação efetuada Dinheiro enviado para NuConta Recebimento Dinheiro Recebido Depósito
- 24.

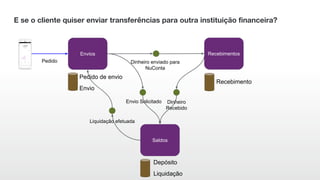

- 25. Pedido de envio RecebimentosEnvios Saldos Pedido EnvioSolicitado Liquidação Envio Liquidação efetuada Dinheiro enviado para NuConta Recebimento Dinheiro Recebido Depósito E se o cliente quiser enviar transferências para outra instituição financeira?

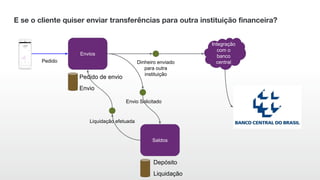

- 26. Pedido de envio Envios Saldos Pedido EnvioSolicitado Liquidação Envio Liquidação efetuada Depósito E se o cliente quiser enviar transferências para outra instituição financeira? Dinheiro enviado para outra instituição Integração com o banco central

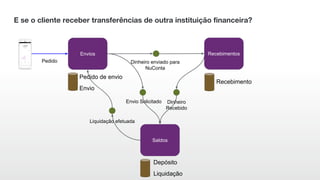

- 27. Pedido de envio RecebimentosEnvios Saldos Pedido EnvioSolicitado Liquidação Envio Liquidação efetuada Dinheiro enviado para NuConta Recebimento Dinheiro Recebido Depósito E se o cliente receber transferências de outra instituição financeira?

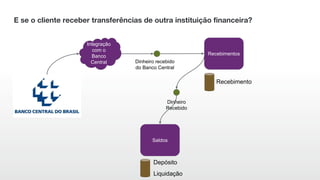

- 28. Recebimentos Saldos Liquidação Recebimento Dinheiro Recebido Depósito E se ocliente receber transferências de outra instituição financeira? Dinheiro recebido do Banco Central Integração com o Banco Central

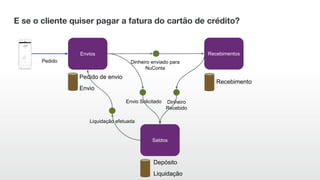

- 29. Pedido de envio RecebimentosEnvios Saldos Pedido EnvioSolicitado Liquidação Envio Liquidação efetuada Dinheiro enviado para NuConta Recebimento Dinheiro Recebido Depósito E se o cliente quiser pagar a fatura do cartão de crédito?

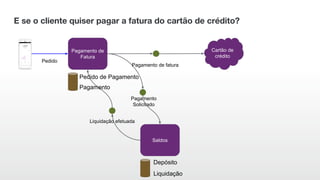

- 30. Pedido de Pagamento Pagamentode Fatura Saldos Pedido Pagamento Solicitado Liquidação Pagamento Liquidação efetuada Pagamento de fatura Depósito E se o cliente quiser pagar a fatura do cartão de crédito? Cartão de crédito
- 31. Saldos Liquidação Depósito Event Sourcing Saldo hoje Saldono ano que vem Saldo no mês passado
- 32. Pedido de envio RecebimentosEnvios Saldos Pedido EnvioSolicitado Liquidação Envio Liquidação efetuada Dinheiro enviado para NuConta Recebimento Dinheiro Recebido Depósito Event Sourcing
- 33. Consistência em sistemasdistribuídos

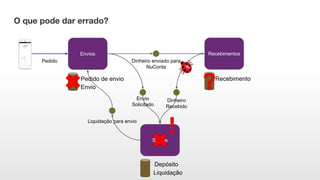

- 34. O que podedar errado? Pedido de envio Envios Liquidação Saldos Envio Solicitado Envio Liquidação para envio Recebimentos Recebimento Dinheiro enviado para NuConta Dinheiro Recebido Depósito Pedido
- 35. O que podedar errado? Pedido de envio Envios Saldos Envio Solicitado Envio Liquidação para envio Recebimentos Recebimento Dinheiro enviado para NuConta Dinheiro Recebido Depósito Liquidação Pedido
- 36. Primeiro requisito: Processamentoat-least-once Todo evento publicado é recebido e processado completamente pelos consumidores pelo menos uma vez

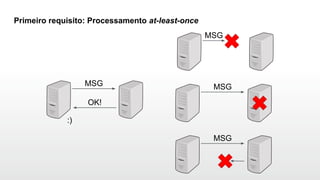

- 37. Primeiro requisito: Processamentoat-least-once MSG OK! :) MSG MSG MSG
- 38. Primeiro requisito: Processamentoat-least-once ● Mensagens são persistidas e replicadas no Kafka cluster, podendo ser consumidas a qualquer momento ● Próxima mensagem da fila será entregue de novo até que consumidor confirme que completou seu processamento ● Consumidor só deve confirmar o processamento depois que completar todos os efeitos colaterais

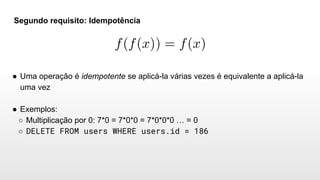

- 39. Segundo requisito: Idempotência ●Uma operação é idempotente se aplicá-la várias vezes é equivalente a aplicá-la uma vez ● Exemplos: ○ Multiplicação por 0: 7*0 = 7*0*0 = 7*0*0*0 … = 0 ○ DELETE FROM users WHERE users.id = 186

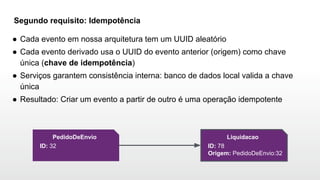

- 40. Segundo requisito: Idempotência ●Cada evento em nossa arquitetura tem um UUID aleatório ● Cada evento derivado usa o UUID do evento anterior (origem) como chave única (chave de idempotência) ● Serviços garantem consistência interna: banco de dados local valida a chave única ● Resultado: Criar um evento a partir de outro é uma operação idempotente Liquidacao ID: 78 Origem: PedidoDeEnvio:32 PedidoDeEnvio ID: 32
- 41. Segundo requisito: Idempotência Liquidacao ID:78 Origem: PedidoDeEnvio:32 PedidoDeEnvio ID: 32 Envio ID: 44 Origem: Liquidacao:78 Recebimento ID: 156 Origem: Envio:44 Deposito ID: 377 Origem: Recebimento:156

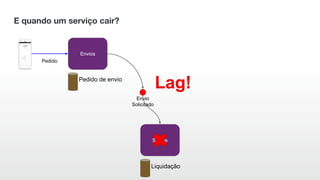

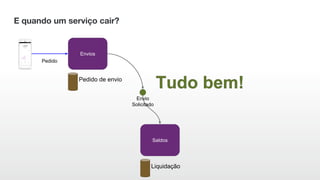

- 42. E quando umserviço cair? Envios Saldos Pedido de envio Envio Solicitado Liquidação Pedido
- 43. E quando umserviço cair? Envios Saldos Pedido de envio Liquidação Envio Solicitado Pedido

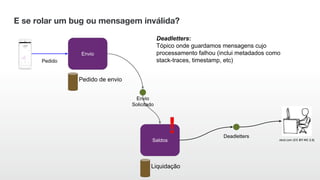

- 44. E se rolarum bug ou mensagem inválida? Envio Saldos Deadletters xkcd.com (CC BY-NC 2.5) Deadletters: Tópico onde guardamos mensagens cujo processamento falhou (inclui metadados como stack-traces, timestamp, etc) Pedido de envio Liquidação Envio Solicitado Pedido

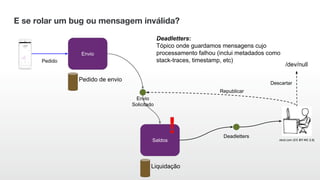

- 45. E se rolarum bug ou mensagem inválida? Envio Saldos Deadletters xkcd.com (CC BY-NC 2.5) Republicar /dev/null Descartar Deadletters: Tópico onde guardamos mensagens cujo processamento falhou (inclui metadados como stack-traces, timestamp, etc) Pedido de envio Liquidação Envio Solicitado Pedido
- 46.

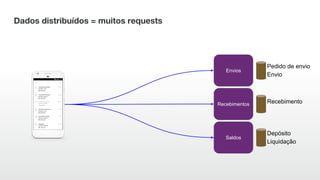

- 48. Dados distribuídos =muitos requests Envios Pedido de envio Envio Recebimentos Recebimento Saldos Depósito Liquidação

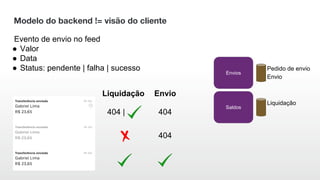

- 49. Evento de enviono feed ● Valor ● Data ● Status: pendente | falha | sucesso Modelo do backend != visão do cliente Liquidação Envio 404 | 404 404 Envios Pedido de envio Envio Saldos Liquidação
- 50. ● Lançar umanova versão de um aplicativo numa app store pode demorar dias ● Muitos usuários continuam com versões antigas por muito tempo ● Bugfixes e otimizações demoram para chegar ● Frontend acoplado impede evoluções no backend Ciclos de atualização lentos

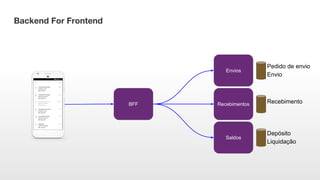

- 51. Backend For Frontend BFF Envios Pedidode envio Envio Recebimentos Recebimento Saldos Depósito Liquidação
- 52. "GraphQL is aquery language designed to build client applications by providing an intuitive and flexible syntax and system for describing their data requirements and interactions." (GraphQL spec: http://facebook.github.io/graphql/)

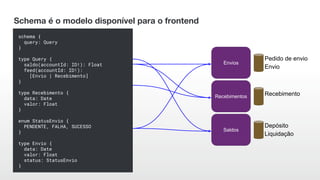

- 53. Schema é omodelo disponível para o frontend schema { query: Query } type Query { saldo(accountId: ID!): Float feed(accountId: ID!): [Envio | Recebimento] } type Recebimento { data: Date valor: Float } enum StatusEnvio { PENDENTE, FALHA, SUCESSO } type Envio { data: Date valor: Float status: StatusEnvio } Envios Pedido de envio Envio Recebimentos Recebimento Saldos Depósito Liquidação
- 54. Query define oscampos que o client precisa schema { query: Query } type Query { saldo(accountId: ID!): Float feed(accountId: ID!): [Envio | Recebimento] } type Recebimento { data: Date valor: Float } enum StatusEnvio { PENDENTE, FALHA, SUCESSO } type Envio { data: Date valor: Float status: StatusEnvio } query feedScreen($accountId: ID!) { feed(accountId: $accountId) { ... on Envio { data valor status } ... on Recebimento { data valor } } } POST /api/query

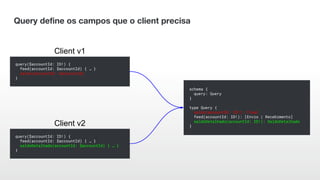

- 55. Query define oscampos que o client precisa schema { query: Query } type Query { saldo(accountId: ID!): Float feed(accountId: ID!): [Envio | Recebimento] saldoDetalhado(accountId: ID!): SaldoDetalhado } query($accountId: ID!) { feed(accountId: $accountId) { … } saldoDetalhado(accountId: $accountId) { … } } Client v2 query($accountId: ID!) { feed(accountId: $accountId) { … } saldo(accountId: $accountId) } Client v1

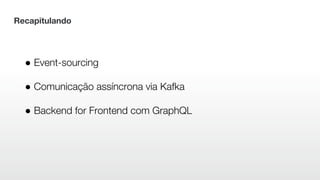

- 56. Recapitulando ● Event-sourcing ● Comunicaçãoassíncrona via Kafka ● Backend for Frontend com GraphQL
