Os diagramas de componentes permitem modelar a estrutura física de um sistema em componentes como bibliotecas e executáveis. Um diagrama de componentes define a arquitetura do sistema e mostra como os componentes se conectam através de interfaces. Um diagrama de distribuição distribui esses componentes nos nós de hardware como computadores e dispositivos.

1. Pedro Ramos,

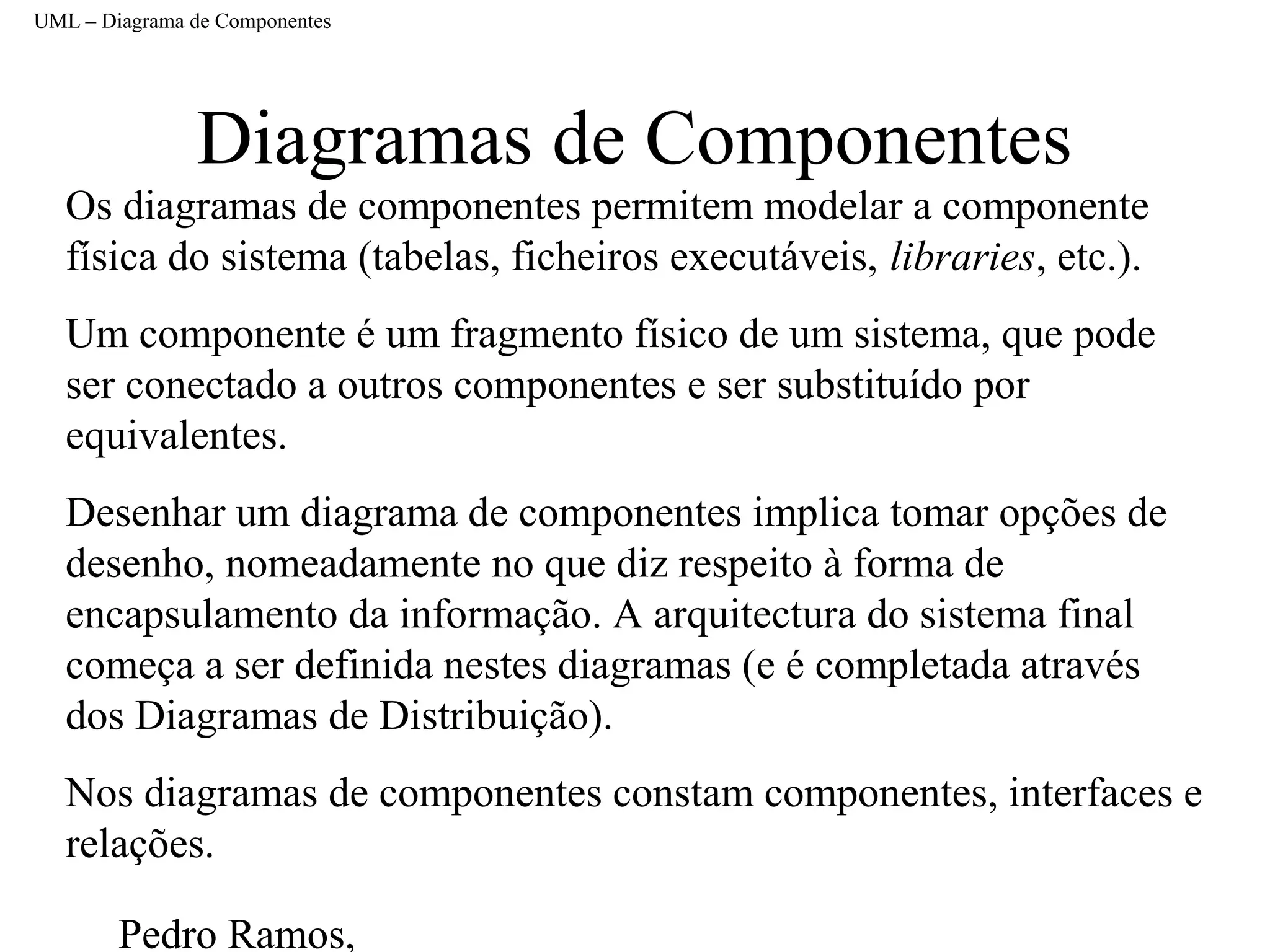

Diagramas de Componentes
Os diagramas de componentes permitem modelar a componente
física do sistema (tabelas, ficheiros executáveis, libraries, etc.).
Um componente é um fragmento físico de um sistema, que pode
ser conectado a outros componentes e ser substituído por
equivalentes.
Desenhar um diagrama de componentes implica tomar opções de
desenho, nomeadamente no que diz respeito à forma de
encapsulamento da informação. A arquitectura do sistema final
começa a ser definida nestes diagramas (e é completada através
dos Diagramas de Distribuição).
Nos diagramas de componentes constam componentes, interfaces e
relações.
UML – Diagrama de Componentes

2. Pedro Ramos,

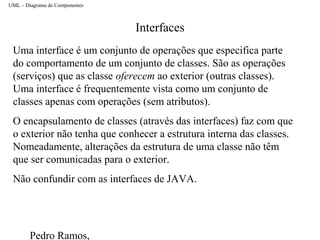

Interfaces
UML – Diagrama de Componentes
Uma interface é um conjunto de operações que especifica parte
do comportamento de um conjunto de classes. São as operações
(serviços) que as classe oferecem ao exterior (outras classes).
Uma interface é frequentemente vista como um conjunto de
classes apenas com operações (sem atributos).
O encapsulamento de classes (através das interfaces) faz com que
o exterior não tenha que conhecer a estrutura interna das classes.
Nomeadamente, alterações da estrutura de uma classe não têm
que ser comunicadas para o exterior.
Não confundir com as interfaces de JAVA.

3. Pedro Ramos,
Exemplo de Interface (I)
O acesso à base de dados deve estar isolado das restantes módulos do sistema.
Este desenho facilita a migração de SGBD’s e permite que uma interface
interactue com mais que um SGBD. Apenas as classes de ligação a SGBD
conhecem a base de dados (localização).
Sybase
Oracle
Classes de Interface
para SGBD
(Select ... From ....)
Classe
Classe
UML – Diagrama de Componentes

4. Pedro Ramos,
Exemplo de Interface (II)
Não é aconselhável que as classes gráficas (ecrãs) sejam muito dependentes
do modelo relacional (pequenas alterações na base de dados não deveriam
originar alterações nos ecrãs). Por outro lado, as classes que encapsulam o
acesso à base de dados (ie., que permitem o acesso aos dados) deverão ser
independentes dos ecrãs (de modo a poderem ser partilhadas por diferentes
módulos).
Sybase
Oracle
Classes de Interface para SGBD
(Select ... From ....)
Classe
Classe
Classe
Classe
Classes de Interface gráficas
(Listeners)
UML – Diagrama de Componentes

5. Pedro Ramos,
Arquitectura Genérica de uma Aplicação
Caso seja relevante poderá existir
mais que uma “camada” (diferentes
níveis de encapsulamento).
Classes de Interface
para SGBD (transacções,
abrir, fechar, executar sql,
ODBC, JDBC, etc ...)
Classes gráficas
Número Título Autor
001
013
Tabela (BD)
Ecrã
MidlleWare
Camada de software que contém as os requisitos da
aplicação e que liga a BD aos ecrãs

6. Pedro Ramos,

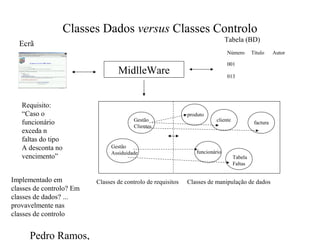

Classes Dados versus Classes Controlo
Classes de manipulação de dados
Número Título Autor
001
013
Tabela (BD)
Ecrã
MidlleWare
cliente
factura
produto
Gestão
Clientes
Gestão
Assiduidade funcionário
Tabela
Faltas
Classes de controlo de requisitos
Requisito:
“Caso o
funcionário
exceda n
faltas do tipo
A desconta no
vencimento”
Implementado em
classes de controlo? Em
classes de dados? ...
provavelmente nas
classes de controlo

7. Pedro Ramos,

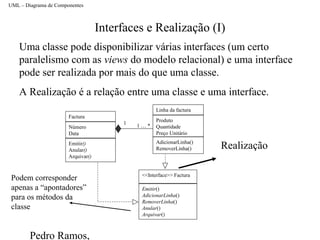

Interfaces e Realização (I)
UML – Diagrama de Componentes
Uma classe pode disponibilizar várias interfaces (um certo
paralelismo com as views do modelo relacional) e uma interface
pode ser realizada por mais do que uma classe.
A Realização é a relação entre uma classe e uma interface.
<<Interface>> Factura
Emitir()
AdicionarLinha()
RemoverLinha()
Anular()
Arquivar()
Factura
Número
Data
Linha da factura
Produto
Quantidade
Preço Unitário
1 … *
1
Emitir()
Anular()
Arquivar()
AdicionarLinha()
RemoverLinha() Realização
Podem corresponder
apenas a “apontadores”
para os métodos da
classe

8. Pedro Ramos,

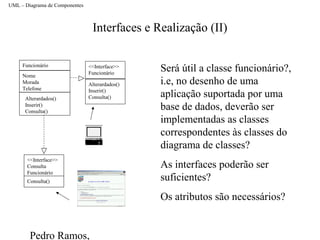

Interfaces e Realização (II)
UML – Diagrama de Componentes
<<Interface>>
Funcionário
Alterardados()
Inserir()
Consulta()
Funcionário
Nome
Morada
Telefone
<<Interface>>
Consulta
Funcionário
Consulta()
Será útil a classe funcionário?,
i.e, no desenho de uma
aplicação suportada por uma
base de dados, deverão ser
implementadas as classes
correspondentes às classes do
diagrama de classes?
As interfaces poderão ser
suficientes?
Os atributos são necessários?
Alterardados()
Inserir()
Consulta()

9. Pedro Ramos,

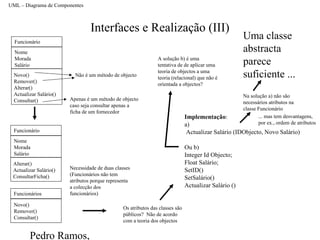

Interfaces e Realização (III)
UML – Diagrama de Componentes
Funcionário
Nome
Morada
Salário
Novo()
Remover()
Alterar()
Actualizar Salário()
Consultar()
Não é um método de objecto
Apenas é um método de objecto
caso seja consultar apenas a
ficha de um fornecedor
Funcionário
Nome
Morada
Salário
Alterar()
Actualizar Salário()
ConsultarFicha()
Funcionários
Novo()
Remover()
Consultar()
Necessidade de duas classes
(Funcionários não tem
atributos porque representa
a colecção dos
funcionários)
Os atributos das classes são
públicos? Não de acordo
com a teoria dos objectos
Implementação:
a)
Actualizar Salário (IDObjecto, Novo Salário)
Ou b)
Integer Id Objecto;
Float Salário;
SetID()
SetSalário()
Actualizar Salário ()
Na solução a) não são
necessários atributos na
classe Funcionário
Uma classe
abstracta
parece
suficiente ...
A solução b) é uma
tentativa de de aplicar uma
teoria de objectos a uma
teoria (relacional) que não é
orientada a objectos?
... mas tem desvantagens,
por ex., ordem de atributos

10. Pedro Ramos,

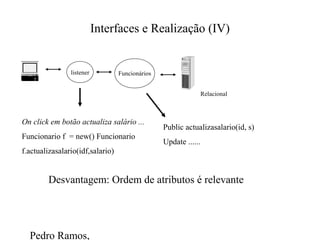

Interfaces e Realização (IV)
On click em botão actualiza salário ...
Funcionario f = new() Funcionario
f.actualizasalario(idf,salario)
Public actualizasalario(id, s)
Update ......
Desvantagem: Ordem de atributos é relevante
Relacional
Funcionárioslistener

11. Pedro Ramos,

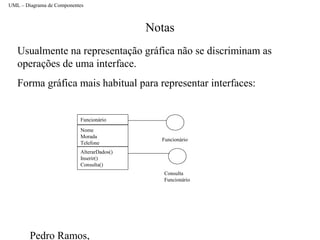

Notas
UML – Diagrama de Componentes
Usualmente na representação gráfica não se discriminam as
operações de uma interface.
Forma gráfica mais habitual para representar interfaces:
Funcionário
Funcionário
Nome
Morada
Telefone
AlterarDados()
Inserir()
Consulta()
Consulta
Funcionário

12. Pedro Ramos,
Visibilidade
UML – Diagrama de Componentes
O tipo de visibilidade dos atributos e métodos pode ser
indicado nas classes. Os tipos são:
public(+) – acessível a todas as classes
private(-) – acessível apenas à classe de que fazem parte
protected (#) – acessível às classes que herdam a classe de que
fazem parte
Funcionário
# Nome
# Morada
# Telefone
# AlterarDados()
- Inserir()
+ Consulta()
Forma alternativa (mais rígida, igual
para todas as classes exteriores) de
implementar interfaces.

13. Pedro Ramos,

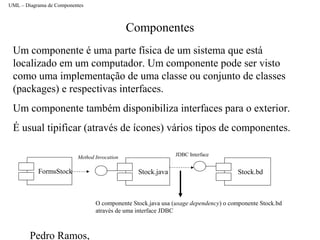

Componentes
UML – Diagrama de Componentes
Um componente é uma parte física de um sistema que está
localizado em um computador. Um componente pode ser visto
como uma implementação de uma classe ou conjunto de classes
(packages) e respectivas interfaces.
Um componente também disponibiliza interfaces para o exterior.
É usual tipificar (através de ícones) vários tipos de componentes.
Stock.java Stock.bdFormsStock
JDBC Interface
O componente Stock.java usa (usage dependency) o componente Stock.bd
através de uma interface JDBC
Method Invocation

14. Pedro Ramos,
Nota
UML – Diagrama de Componentes
É possível graficamente enumerar as classes ou packages
contidos num componente. Não é usual fazer-se por razões de
legibilidade do diagrama, mas, caso se opte por não o fazer, é
necessário indicar os elementos de um componente de uma forma
não gráfica (documento anexo).

15. Pedro Ramos,

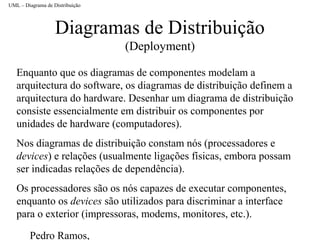

Diagramas de Distribuição
(Deployment)
Enquanto que os diagramas de componentes modelam a
arquitectura do software, os diagramas de distribuição definem a
arquitectura do hardware. Desenhar um diagrama de distribuição
consiste essencialmente em distribuir os componentes por
unidades de hardware (computadores).
Nos diagramas de distribuição constam nós (processadores e
devices) e relações (usualmente ligações físicas, embora possam
ser indicadas relações de dependência).
Os processadores são os nós capazes de executar componentes,
enquanto os devices são utilizados para discriminar a interface
para o exterior (impressoras, modems, monitores, etc.).
UML – Diagrama de Distribuição

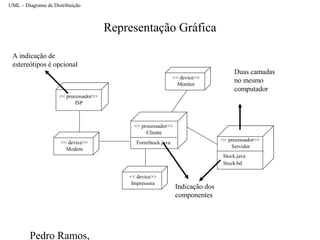

16. Pedro Ramos,
Representação Gráfica
UML – Diagrama de Distribuição
FormStock.java
<< processador>>
ISP
<< device>>
Modem
<< processador>>
Cliente
Stock.java
Stock.bd
<< processador>>
Servidor
<< device>>
Impressora
<< device>>
Monitor
A indicação de
estereótipos é opcional
Indicação dos
componentes
Duas camadas
no mesmo
computador

17. Pedro Ramos,
Exemplo
Vídeo
Classes
Para gerar o
Relacional

18. Pedro Ramos,
Exemplo
Vídeo
Interfaces
Relações de
Dependência
Desapareceram atributos ...

19. Pedro Ramos,
Exemplo
Vídeo

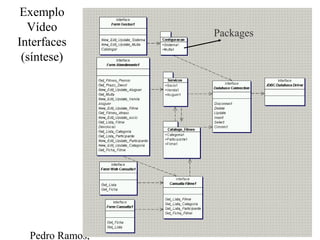

Interfaces
(síntese)
Packages

20. Pedro Ramos,
Exemplo Vídeo
Diagrama de Componentes

21. Pedro Ramos,

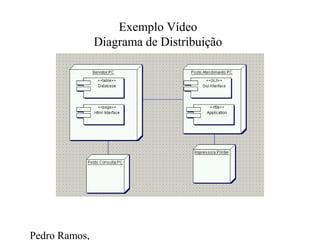

Exemplo Vídeo
Diagrama de Distribuição
