Uma partida estrela-triângulo reduz a corrente de partida para aproximadamente 33% do valor de uma partida direta, ligando inicialmente o motor em estrela (58% da tensão) e depois comutando para triângulo (tensão nominal) quando o motor atinge 90% da velocidade. A partida é adequada para máquinas como serras de fita circular, ventiladores e furadeiras, oferecendo redução de custos e espaço em relação a outras opções.

1. Comando de uma Chave de
Partida Estrela Triangulo
Comandos Elétricos

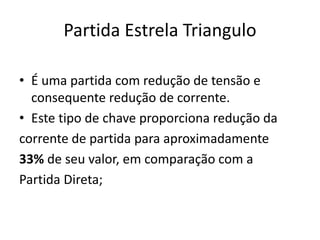

2. Partida Estrela Triangulo
• É uma partida com redução de tensão e
consequente redução de corrente.
• Este tipo de chave proporciona redução da
corrente de partida para aproximadamente
33% de seu valor, em comparação com a
Partida Direta;

3. Partida Estrela Triangulo
• Na partida executa-se a ligação estrela no
motor (apto a receber tensão de estrela
(380V), porém ele é alimentado com tensão
de triângulo , ou seja, com a tensão da rede
(220V). Assim, as bobinas do motor recebem
58% da tensão que deveriam receber.

4. Partida Estrela Triangulo
• No instante em que o motor atinge
aproximadamente 90% da sua velocidade
nominal é feito a comutação, passando o
motor a ser ligado em triângulo, assim as
bobinas passam a receber a tensão nominal.
• Aplicações: serras de fita circular, ventiladores,
furadeiras e esmeris.

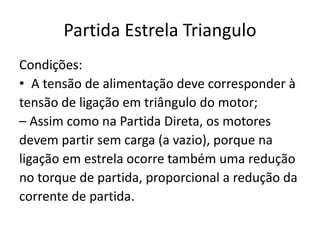

5. Partida Estrela Triangulo
Condições:
• A tensão de alimentação deve corresponder à
tensão de ligação em triângulo do motor;
– Assim como na Partida Direta, os motores
devem partir sem carga (a vazio), porque na
ligação em estrela ocorre também uma redução
no torque de partida, proporcional a redução da
corrente de partida.

6. Fechamento em Triangulo

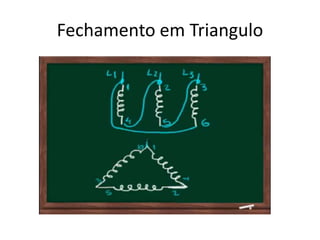

7. Fechamento em Triangulo

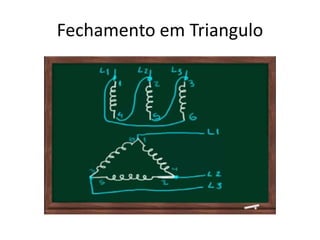

8. Fechamento em Triangulo

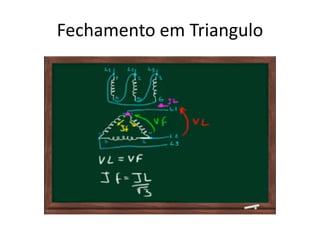

9. Fechamento em Triangulo

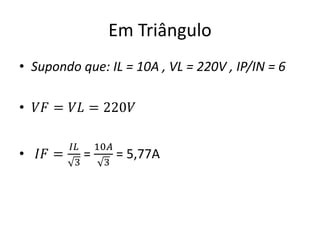

10. Em Triângulo
• Supondo que: IL = 10A , VL = 220V , IP/IN = 6
• 𝑉𝐹 = 𝑉𝐿 = 220𝑉
• 𝐼𝐹 =
𝐼𝐿
3
=
10𝐴
3
= 5,77A

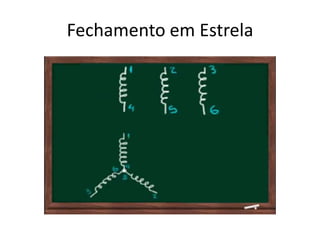

11. Fechamento em Estrela

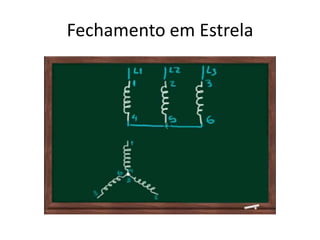

12. Fechamento em Estrela

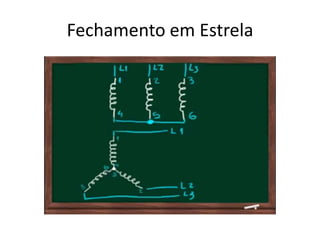

13. Fechamento em Estrela

14. Fechamento em Estrela

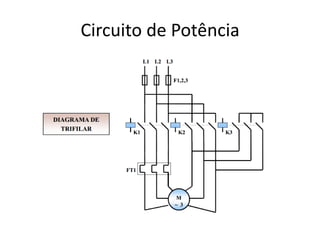

15. Circuito de Potência

16. Analisando Esquema

17. Analisando Esquema

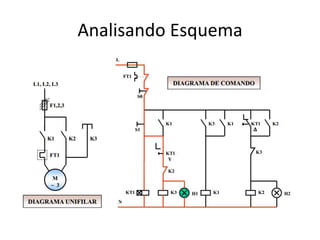

18. Analisando Esquema

19. Analisando Esquema

20. Analisando Esquema

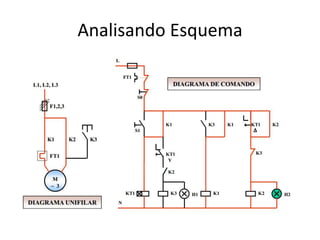

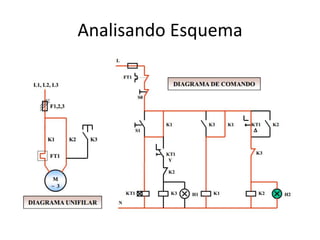

21. Analisando Esquema

22. Analisando Esquema

23. Analisando Esquema

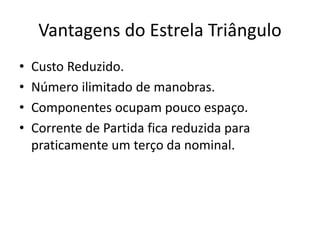

24. Vantagens do Estrela Triângulo
• Custo Reduzido.
• Número ilimitado de manobras.
• Componentes ocupam pouco espaço.
• Corrente de Partida fica reduzida para
praticamente um terço da nominal.

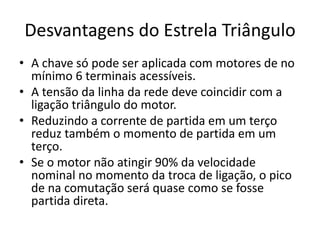

25. Desvantagens do Estrela Triângulo
• A chave só pode ser aplicada com motores de no
mínimo 6 terminais acessíveis.
• A tensão da linha da rede deve coincidir com a
ligação triângulo do motor.
• Reduzindo a corrente de partida em um terço
reduz também o momento de partida em um
terço.
• Se o motor não atingir 90% da velocidade
nominal no momento da troca de ligação, o pico
de na comutação será quase como se fosse
partida direta.
