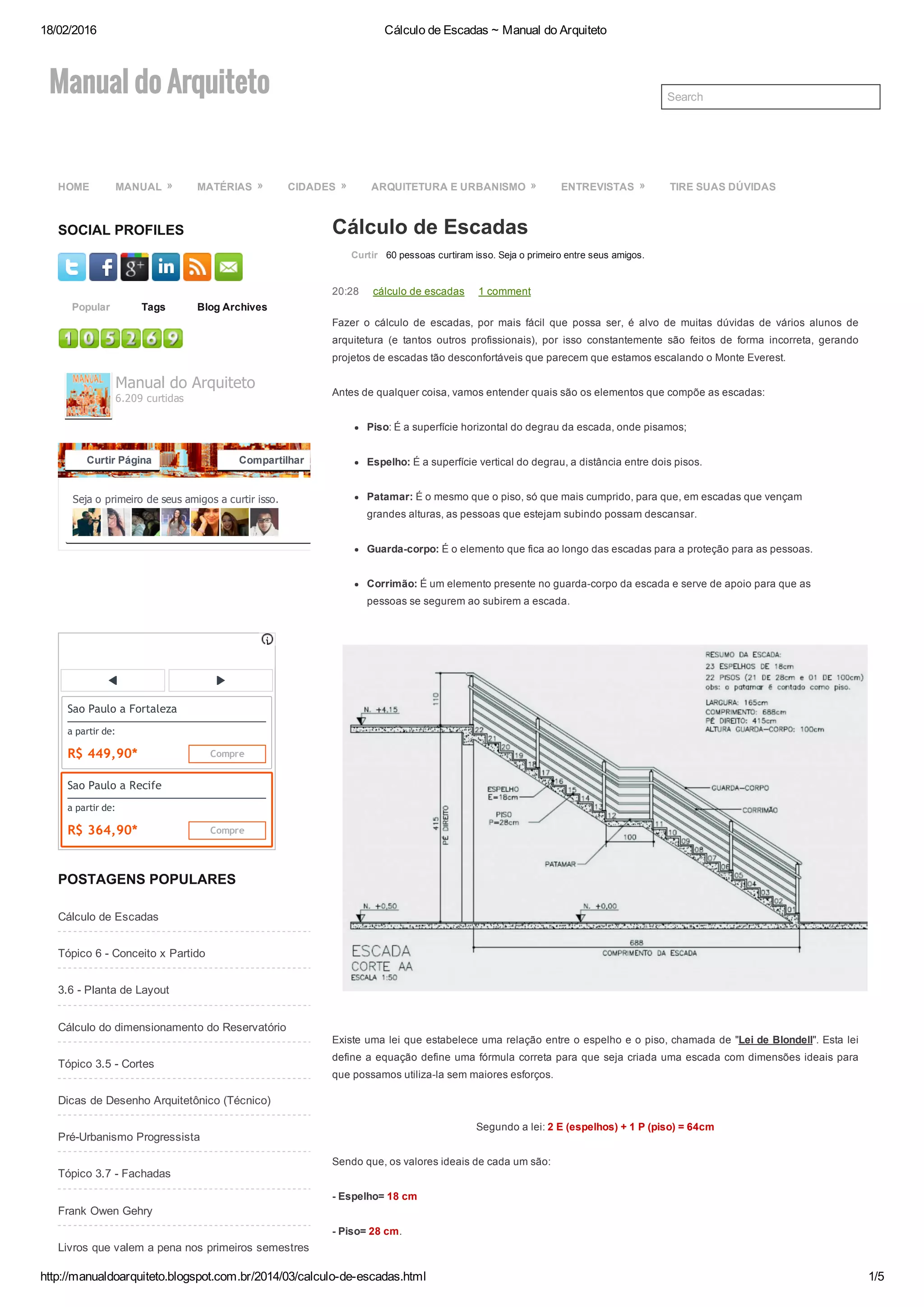

Fazer o cálculo de escadas, por mais fácil que possa ser, é alvo de muitas dúvidas de vários alunos de
arquitetura (e tantos outros profissionais), por isso constantemente são feitos de forma incorreta, gerando
projetos de escadas tão desconfortáveis que parecem que estamos escalando o Monte Everest.
Antes de qualquer coisa, vamos entender quais são os elementos que compõe as escadas:
Piso: É a superfície horizontal do degrau da escada, onde pisamos;
Espelho: É a superfície vertical do degrau, a distância entre dois pisos.
Patamar: É o mesmo que o piso, só que mais cumprido, para que, em escadas que vençam
grandes alturas, as pessoas que estejam subindo possam descansar.
Guarda­corpo: É o elemento que fica ao longo das escadas para a proteção para as pessoas.
Corrimão: É um elemento presente no guarda­corpo da escada e serve de apoio para que as
pessoas se segurem ao subirem a escada.
Existe uma lei que estabelece uma relação entre o espelho e o piso, chamada de "Lei de Blondell". Esta lei
define a equação define uma fórmula correta para que seja criada uma escada com dimensões ideais para
que possamos utiliza­la sem maiores esforços.
Segundo a lei: 2 E (espelhos) + 1 P (piso) = 64cm
Sendo que, os valores ideais de cada um são:
­ Espelho= 18 cm
­ Piso= 28 cm.
Sao Paulo a Fortaleza
a partir de:
R$ 449,90* Compre
Sao Paulo a Recife
a partir de:
R$ 364,90* Compre
HOME MANUAL » MATÉRIAS » CIDADES » ARQUITETURA E URBANISMO » ENTREVISTAS » TIRE SUAS DÚVIDAS

2. 18/02/2016 Cálculo de Escadas ~ Manual do Arquiteto
http://manualdoarquiteto.blogspot.com.br/2014/03/calculo­de­escadas.html 2/5
MÚSICAS PARA VIROTES
Tecnologia do Blogger.

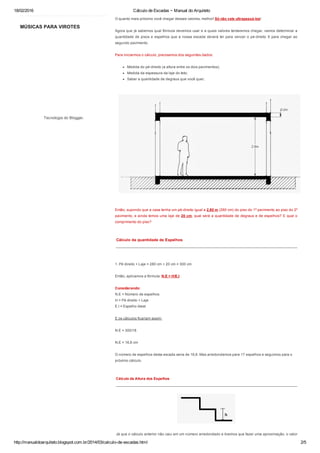

O quanto mais próximo você chegar desses valores, melhor! Só não vale ultrapassá­los!
Agora que já sabemos qual fórmula devemos usar e a quais valores tentaremos chegar, vamos determinar a
quantidade de pisos e espelhos que a nossa escada deverá ter para vencer o pé­direito X para chegar ao
segundo pavimento.
Para iniciarmos o cálculo, precisamos dos seguintes dados:
Medida do pé­direito (a altura entre os dois pavimentos);
Medida da espessura da laje do teto;
Saber a quantidade de degraus que você quer;
Então, supondo que a casa tenha um pé­direito igual a 2,80 m (280 cm) do piso do 1º pavimento ao piso do 2º
pavimento, e ainda temos uma laje de 20 cm, qual será a quantidade de degraus e de espelhos? E qual o
comprimento do piso?
Cálculo da quantidade de Espelhos
______________________________________________________________________________________
1. Pé direito + Laje = 280 cm + 20 cm = 300 cm
Então, aplicamos a fórmula: N.E = H/E.I.
Considerando:
N.E = Número de espelhos
H = Pé direito + Laje
E.I = Espelho Ideal
E os cálculos ficariam assim:
N.E = 300/18
N.E = 16,6 cm
O número de espelhos desta escada seria de 16,6. Mas arredondamos para 17 espelhos e seguimos para o
próximo cálculo.
Cálculo da Altura dos Espelhos
______________________________________________________________________________________
Já que o cálculo anterior não caiu em um número arredondado e tivemos que fazer uma aproximação, o valor

3. 18/02/2016 Cálculo de Escadas ~ Manual do Arquiteto
http://manualdoarquiteto.blogspot.com.br/2014/03/calculo­de­escadas.html 3/5

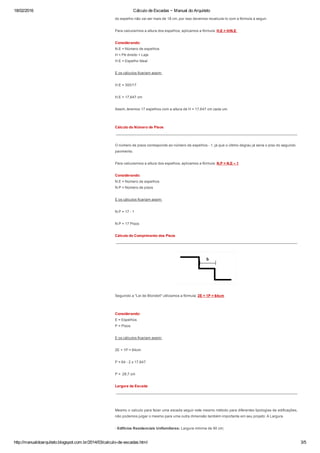

do espelho não vai ser mais de 18 cm, por isso devemos recalcula­lo com a fórmula a seguir.
Para calcularmos a altura dos espelhos, aplicamos a fórmula: H.E = H/N.E
Considerando:
N.E = Número de espelhos
H = Pé direito + Laje
H.E = Espelho Ideal
E os cálculos ficariam assim:
H.E = 300/17
H.E = 17,647 cm
Assim, teremos 17 espelhos com a altura de H = 17,647 cm cada um.
Cálculo do Número de Pisos
______________________________________________________________________________________
O número de pisos corresponde ao número de espelhos ­ 1, já que o último degrau já seria o piso do segundo
pavimento.
Para calcularmos a altura dos espelhos, aplicamos a fórmula: N.P = N.E – 1
Considerando:
N.E = Número de espelhos
N.P = Número de pisos
E os cálculos ficariam assim:
N.P = 17 ­ 1
N.P = 17 Pisos
Cálculo do Comprimento dos Pisos
______________________________________________________________________________________
Seguindo a "Lei de Blondell" utilizamos a fórmula: 2E + 1P = 64cm
Considerando:
E = Espelhos
P = Pisos
E os cálculos ficariam assim:
2E + 1P = 64cm
P = 64 ­ 2 x 17,647
P = 28,7 cm
Largura da Escada
______________________________________________________________________________________
Mesmo o calculo para fazer uma escada seguir este mesmo método para diferentes tipologias de edificações,
não podemos julgar o mesmo para uma outra dimensão também importante em seu projeto: A Largura.
­ Edifícios Residenciais Unifamiliares: Largura mínima de 90 cm;

4. 18/02/2016 Cálculo de Escadas ~ Manual do Arquiteto
http://manualdoarquiteto.blogspot.com.br/2014/03/calculo­de­escadas.html 4/5
Postagem mais recente Postagem mais antiga
­ Edifícios Residenciais com até 3 pavimentos: Largura mínima de 120 cm;
­ Edificações Públicas: Largura mínima 150 cm;
Não podemos Esquecer
______________________________________________________________________________________
­ O piso da escada não pode ter menos de 28 cm e o espelho não pode ter mais de 18 cm;
­ A cada 19 degraus é necessário colocar um patamar de descanso, que deve ter, pelo menos, a mesma
dimensão da largura da escada;
­ A escada deve ter uma largura mínima de 90 cm e uma altura de livre passagem mínima de 2,00 m;
­ Escadas de uso comum ou coletivo e escadas de incêndio devem possuir corrimão e obedecer as normas
técnicas da NBR 9077;
­ A existência de elevador na edificação não dispensa a construção da escada;
Referências: Link 1 ­ Link 2 ­ Link 3
