O documento descreve o Sistema Integrado de Processamento de Dados (SIPD) desenvolvido para Itaipu Binacional. O SIPD integra vários sistemas de tempo real através da plataforma PI System e inclui ferramentas para análise de dados, simulação, análise de árvores de falhas e aplicativos web/desktop.

1. Sistema
Integrado de
Processamento
de Dados –
CEASB/ITAIPU
Presented by Andre de Oliveira
© Cop yri g h t 2012 OSIso f t , LLC.

2. © Cop yri g h t 2012 OSIso f t , LLC. 2

3. SIPD -
Sistema Integrado
de
Processamento
de Dados
© Cop yri g h t 2012 OSIso f t , LLC. 3

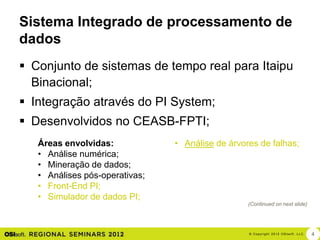

4. Sistema Integrado de processamento de
dados
 Conjunto de sistemas de tempo real para Itaipu
Binacional;
 Integração através do PI System;
 Desenvolvidos no CEASB-FPTI;
Áreas envolvidas: • Análise de árvores de falhas;
• Análise numérica;
• Mineração de dados;
• Análises pós-operativas;
• Front-End PI;
• Simulador de dados PI;
(Continued on next slide)
© Cop yri g h t 2012 OSIso f t , LLC. 4

5. Front-End
PI System
© Cop yri g h t 2012 OSIso f t , LLC. 5

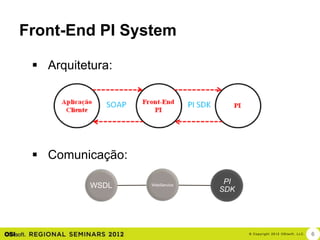

6. Front-End PI System
 Arquitetura:
 Comunicação:
PI
WSDL WebService
SDK
© Cop yri g h t 2012 OSIso f t , LLC. 6

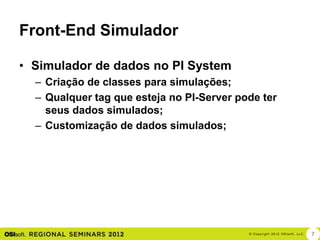

7. Front-End Simulador
• Simulador de dados no PI System
– Criação de classes para simulações;
– Qualquer tag que esteja no PI-Server pode ter
seus dados simulados;
– Customização de dados simulados;
© Cop yri g h t 2012 OSIso f t , LLC. 7

8. Front-End PI – Aplicação Exemplo
© Cop yri g h t 2012 OSIso f t , LLC. 8

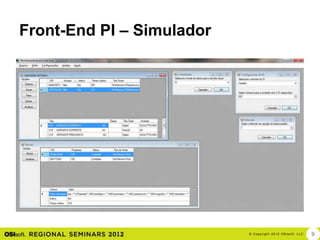

9. Front-End PI – Simulador
© Cop yri g h t 2012 OSIso f t , LLC. 9

10. Análise de
árvores de
falhas
© Cop yri g h t 2012 OSIso f t , LLC. 10

11. Análise de árvores de falhas
 Apresenta a situação atual da estrutura da barragem;
 Níveis de alarme diferenciados conforme o grau de
emergência.
 Alarmes definidos por cores:
 Branco – Situação normal;
 Verde – Valor histórico mensal ultrapassado;
 Amarelo – Valor histórico anual ultrapassado;
 Vermelho – Valor de projeto ultrapassado;
 Laranja – Sem leitura do instrumento;
© Cop yri g h t 2012 OSIso f t , LLC. 11

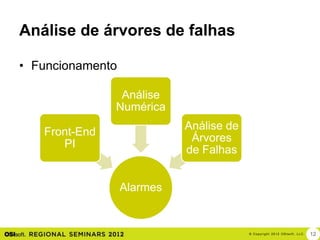

12. Análise de árvores de falhas
• Funcionamento
Análise
Numérica
Análise de
Front-End
Árvores
PI
de Falhas
Alarmes
© Cop yri g h t 2012 OSIso f t , LLC. 12

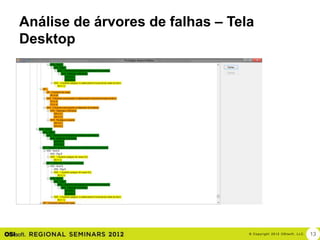

13. Análise de árvores de falhas – Tela
Desktop
© Cop yri g h t 2012 OSIso f t , LLC. 13

14. Análise de árvores de falhas – Tela Web
© Cop yri g h t 2012 OSIso f t , LLC. 14
