ÍNDICE POR BLOCO
ÍNDICE
GRUPO DO MOTOR
GRUPO DO CHASSI

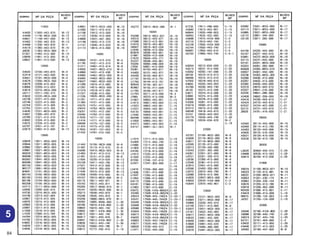

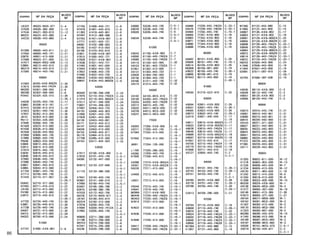

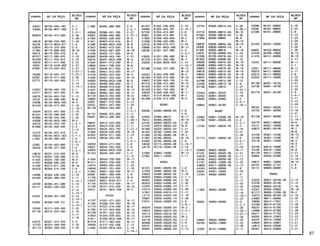

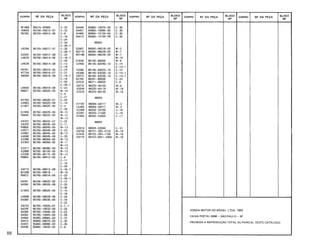

ÍNDICE DE NÚMERO
DE PEÇAS
INSTRUÇÕES
(USO DO CATÁLOGO DE PEÇAS)

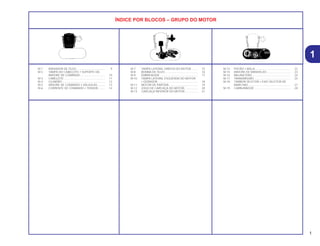

ÍNDICE POR BLOCOS – GRUPO DO MOTOR

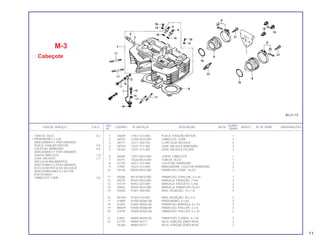

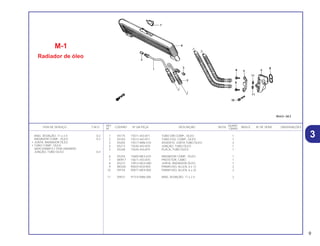

M-1 RADIADOR DE ÓLEO . .................................. 9
M-2 TAMPA DO CABEÇOTE • SUPORTE DA
ÁRVORE DE COMANDO ............................... 10
M-3 CABEÇOTE .................................................... 11

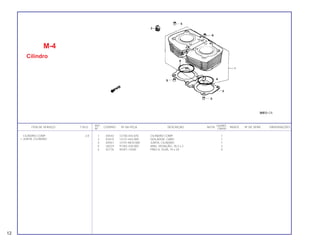

M-4 CILINDRO ...................................................... 12

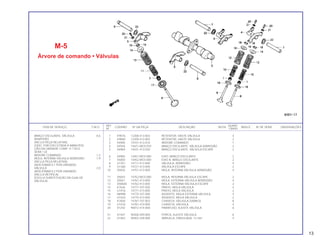

M-5 ÁRVORE DE COMANDO • VÁLVULAS.......... 13

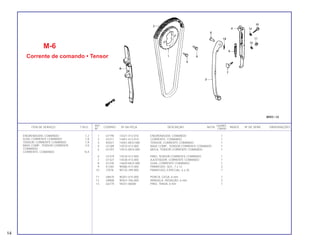

M-6 CORRENTE DE COMANDO • TENSOR......... 14
M-7 TAMPA LATERAL DIREITA DO MOTOR........ 15
M-8 BOMBA DE ÓLEO.......................................... 16

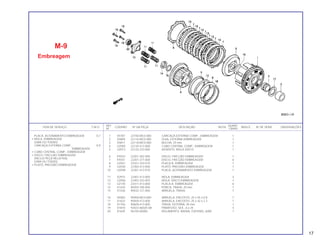

M-9 EMBREAGEM................................................. 17
M-10 TAMPA LATERAL ESQUERDA DO MOTOR
• GERADOR................................................... 18
M-11 MOTOR DE PARTIDA..................................... 19
M-12 JOGO DE CARCAÇA DO MOTOR................. 20
M-13 CARCAÇA INFERIOR DO MOTOR ................ 21
M-14 PISTÃO • BIELA............................................. 22
M-15 ARVORE DE MANIVELAS .............................. 23
M-16 BALANCEIRO................................................. 24

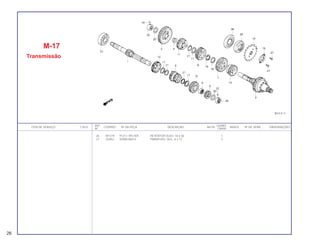

M-17 TRANSMISSÃO .............................................. 25

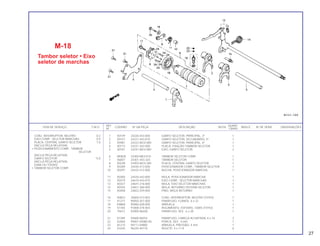

M-18 TAMBOR SELETOR • EIXO SELETOR DE
MARCHAS...................................................... 27

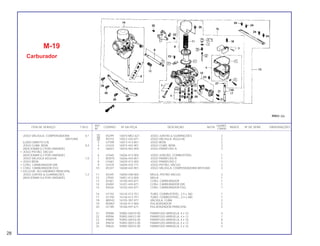

M-19 CARBURADOR .............................................. 28
1
1

2

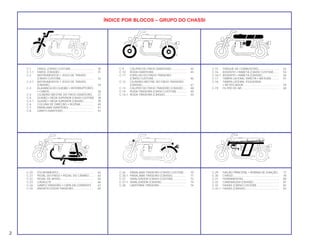

ÍNDICE POR BLOCOS – GRUPO DO CHASSI

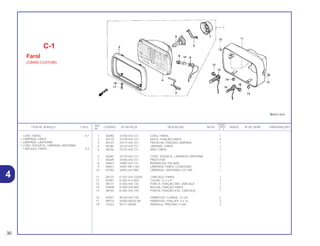

C-1 FAROL (CB450 CUSTOM) ............................. 30
C-1-1 FAROL (CB450E) ........................................... 31

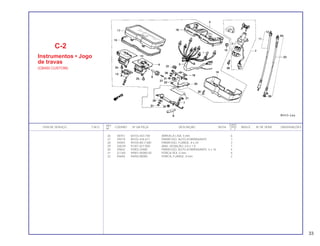

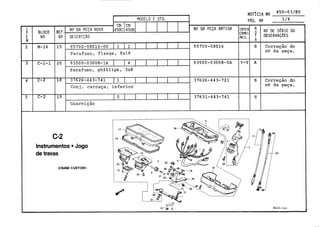

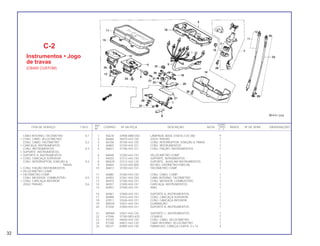

C-2 INSTRUMENTOS • JOGO DE TRAVAS
(CB450 CUSTOM).......................................... 32
C-2-1 INSTRUMENTOS • JOGO DE TRAVAS
(CB450E)........................................................ 34

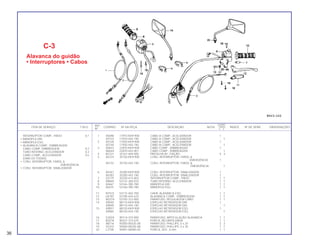

C-3 ALAVANCA DO GUIDÃO • INTERRUPTORES
• CABOS ........................................................ 36
C-4 CILINDRO MESTRE DO FREIO DIANTEIRO.. 37

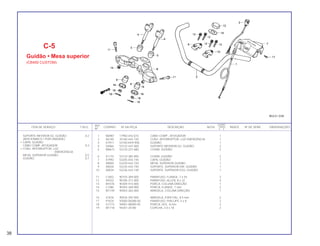

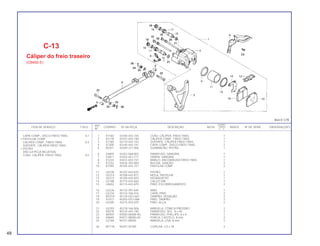

C-5 GUIDÃO • MESA SUPERIOR (CB450 CUSTOM) 38
C-5-1 GUIDÃO • MESA SUPERIOR (CB450E)............. 39

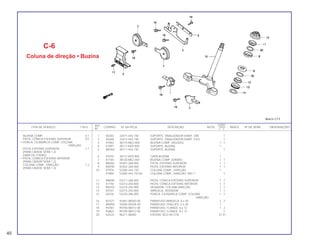

C-6 COLUNA DE DIREÇÃO • BUZINA................. 40
C-7 PARALAMA DIANTEIRO ................................ 41

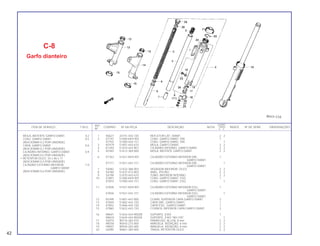

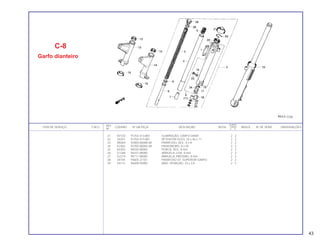

C-8 GARFO DIANTEIRO....................................... 42
C-9 CÁLIPER DO FREIO DIANTEIRO................... 44
C-10 RODA DIANTEIRA.......................................... 45

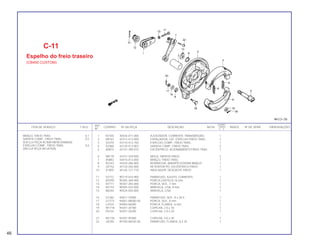

C-11 ESPELHO DO FREIO TRASEIRO
(CB450 CUSTOM).......................................... 46
C-12 CILINDRO MESTRE DO FREIO TRASEIRO
(CB450E)........................................................ 47
C-13 CÁLIPER DO FREIO TRASEIRO (CB450E).... 48
C-14 RODA TRASEIRA (CB450 CUSTOM)............. 49

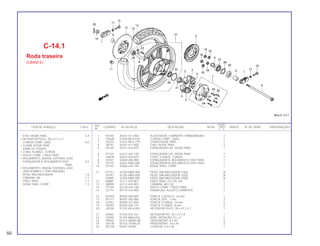

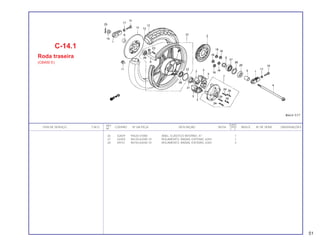

C-14-1 RODA TRASEIRA (CB450E)........................... 50
C-15 TANQUE DE COMBUSTÍVEL......................... 52

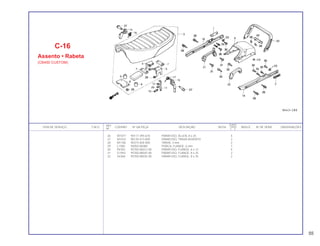

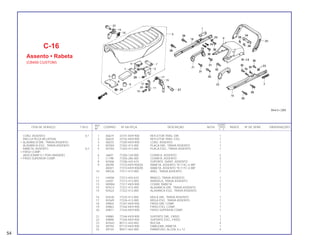

C-16 ASSENTO • RABETA (CB450 CUSTOM)....... 54
C-16-1 ASSENTO • RABETA (CB450E)..................... 56

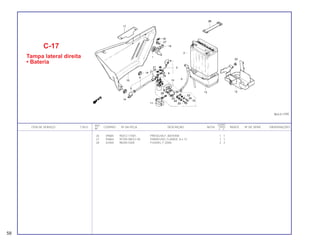

C-17 TAMPA LATERAL DIREITA • BATERIA.......... 57

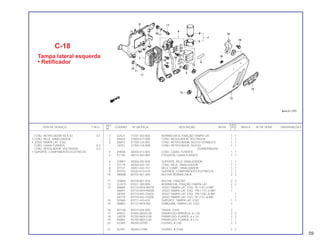

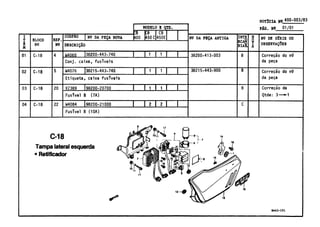

C-18 TAMPA LATERAL ESQUERDA
• RETIFICADOR ............................................. 59
C-19 FILTRO DE AR................................................ 60

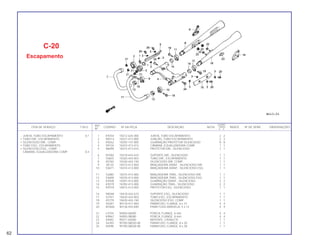

C-20 ESCAPAMENTO............................................. 62

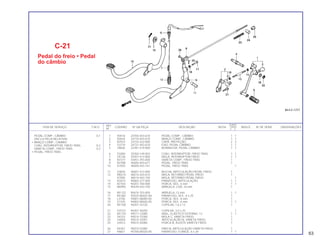

C-21 PEDAL DO FREIO • PEDAL DO CÂMBIO ..... 63

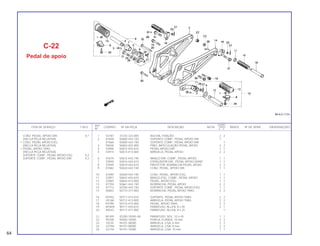

C-22 PEDAL DE APOIO.......................................... 64
C-23 CAVALETE ..................................................... 66
C-24 GARFO TRASEIRO • CAPA DA CORRENTE .. 67

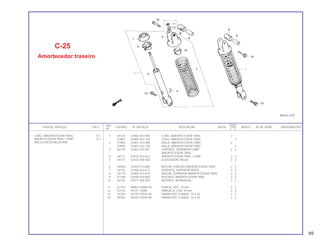

C-25 AMORTECEDOR TRASEIRO.......................... 69
C-26 PARALAMA TRASEIRO (CB450 CUSTOM) ... 70
C-26-1 PARALAMA TRASEIRO (CB450E) ................. 71

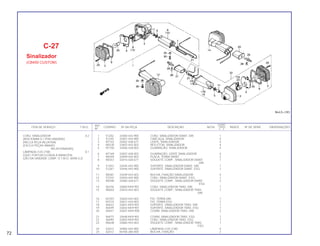

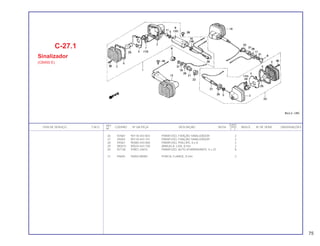

C-27 SINALIZADOR (CB450 CUSTOM) ................. 72
C-27-1 SINALIZADOR (CB450E) ............................... 74

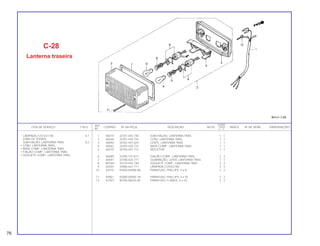

C-28 LANTERNA TRASEIRA................................... 76
C-29 FIAÇÃO PRINCIPAL • BOBINA DE IGNIÇÃO.. 77

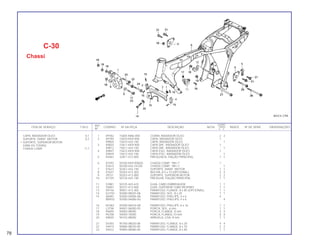

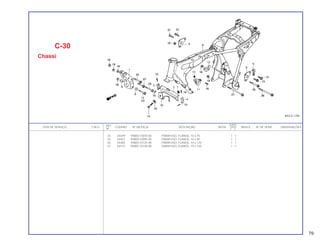

C-30 CHASSI .......................................................... 78

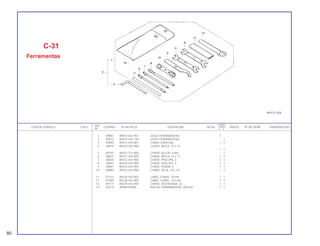

C-31 FERRAMENTAS.............................................. 80
C-32 CARENAGEM (CB450E) ................................ 81

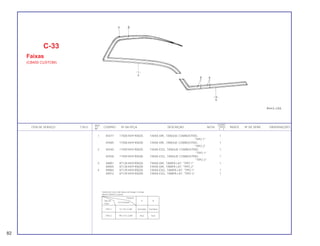

C-33 FAIXAS (CB450 CUSTOM)............................. 82

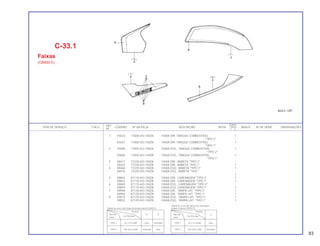

C-33-1 FAIXAS (CB450E)........................................... 83

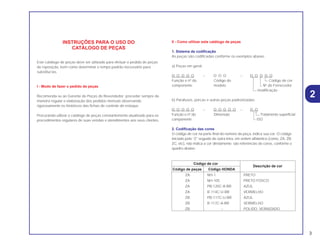

INSTRUÇÕES PARA O USO DO
CATÁLOGO DE PEÇAS
Este catálogo de peças deve ser utilizado para efetuar o pedido de peças
de reposição, bem como determinar o tempo padrão necessário para
substituí-las.
I - Modo de fazer o pedido de peças
Recomenda-se ao Gerente de Peças do Revendedor, proceder sempre de
maneira regular e elaboração dos pedidos mensais observando
rigorosamente os históricos das fichas de controle de estoque.
Procurando utilizar o catálogo de peças constantemente atualizado para os
procedimentos regulares de suas vendas e atendimentos aos seus clientes.
II - Como utilizar este catálogo de peças
1. Sistema de codificação
As peças são codificadas conforme os exemplos abaixo:
a) Peças em geral:
O O O O O – O O O – O O O O O
Função e nº do Código do Código de cor
componente modelo Nº do Fornecedor
modificação
b) Parafusos, porcas e outras peças padronizadas:
O O O O O – O O O O O – O O
Função e nº do Dimensão Tratamento superficial
componente ISO
2. Codificação das cores
O código de cor na parte final do número da peça, indica sua cor. O código
iniciado pelo “Z” seguido de outra letra, em ordem alfabética (como, ZA, ZB,
ZC, etc), não indica a cor diretamente: são referências de cores, conforme o
quadro abaixo:
Código de cor
Descrição de cor
Código de peças Código HONDA
ZA NH-1 PRETO
ZA NH-105 PRETO FOSCO
ZA PB-120C-A-BR AZUL
ZA R-114C-U-BR VERMELHO
ZB PB-117C-U-BR AZUL
ZB R-117C-A-BR VERMELHO
ZB – POLIDO, VERNIZADO
3
2

3. Abreviaturas
As seguintes abreviaturas são utilizadas neste catálogo:
Conj .................... Conjunto C.A...................... Corrente alternada
Comp.................. Completo C.C...................... Corrente contínua
Dir....................... Direito Adm .................... Admissão
Esq ..................... Esquerdo Esc...................... Escape
Std ...................... Standard Diant ................... Dianteira
mm ..................... Milímetro Tras..................... Traseiro
g ......................... Grama Sex...................... Sextavado
D (22D)............... Dente (22 dentes) Lat....................... Lateral
A ......................... Ampère Transm................ Transmissão
V ......................... Volt Prim..................... Primário
W ........................ Watt Secund ............... Secundário
4. Dimensões
Todas as dimensões estão em milímetros (mm) exceto nos casos das
esferas de aço e pneus.
Peças Exemplo Interpretação
Parafuso 6 x 12 diâmetro 6 mm, compr. 12 mm
Pino 8 x 14 diâmetro 8 mm, compr. 14 mm
Anel de vedação 9,5 x 1,6 diâmetro 9,5 mm, espessura 1,6 mm
Retentor de óleo 14 x 24 x 5 diâmetro int. 14 mm, diâmetro ext.
24 mm e largura 5 mm
Tubo 5 x 130 diâmetro int. 5 mm, compr. 130 mm
5. Substituição de Peças
Os números de peças que se encontram após o nome da peça na coluna
de “Descrição”, indicam que o número da peça foi substituído por aqueles
números. A HONDA poderá fazer tais substituições sem aviso prévio.
6. Conjuntos
As peças cujas figuras estiverem delimitadas por linhas interrompidas, são
disponíveis em conjuntos completos. (As peças componentes do conjunto,
também são comercializadas individualmente).
7. Quantidade Necessária
A coluna de números “Quantidade”, indica a quantidade das peças usadas
na ilustrada naquele bloco.
8. Modificações da peça e números de séries aplicáveis
Quando a peça é modificada, o número de série do primeiro veículo (chassi,
motor ou carburador) que recebe a modificação, é mencionado na coluna
de “nº de série”.
9. Modelo e nº de séries aplicáveis
Os nºs de série que constam neste catálogo de peças podem ser
identificados conforme está descrito abaixo:
Modelo Cód. Tipo Nº de série Nº de série Nº de identificação
área do motor do chassi do carburador
CB450 CB450BR-
CUSTOM 3000001~
BR Brasil
CB450BRE-
VB31F A
2000001~
CB450E
CB450BR-
2000001~
* Para identificação do número do carburador, somente a parte sublinhada deverá ser usada
para registro.
VB31F E
E KC
4
NÚMEROS DE SÉRIE UTILIZADOS NAS ALTERAÇÕES DE PEÇAS:
GRUPO DO MOTOR: NÚMERO DO MOTOR
GRUPO DO CHASSI: NÚMERO DO CHASSI
ATENÇÃO

10. Localização dos números de séries estampados
5
NÚMERO DE IDENTIFICAÇÃO
DO CARBURADOR
NÚMERO DO CHASSI
NÚMERO DO MOTOR

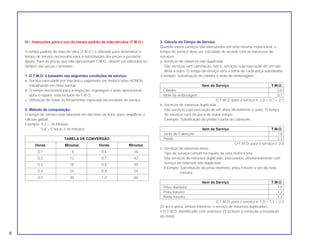

III – Instruções para o uso do tempo padrão de mão-de-obra (T.M.O.)
O tempo padrão de mão-de-obra (T.M.O.) é utilizado para determinar o
tempo de serviço necessário para a substituição das peças e posterior
ajuste. Para as peças que não apresentam T.M.O., devem ser utilizados os
tempos das peças correlatas.
1. O T.M.O. é baseado nas seguintes condições de serviço:
a. Serviço executado por mecânico experiente em motocicletas HONDA,
trabalhando em ritmo normal.
b. O tempo necessário para a inspeção, regulagem e teste operacional,
após o reparo, está incluido no T.M.O.
c. Utilização de todas as ferramentas especiais necessárias ao serviço.
2. Método de computação:
O tempo de serviço está tabelado em décimos de hora, para simplificar o
cálculo global.
Exemplo: 0,3 = 18 minutos
5,6 = 5 horas e 36 minutos
TABELA DE CONVERSÃO
Horas Minutos Horas Minutos
0,1 6 0,6 36
0,2 12 0,7 42
0,3 18 0,8 48
0,4 24 0,9 54
0,5 30 1,0 60
3. Cálculo do Tempo de Serviço
Quando vários serviços são executados em uma mesma motocicleta, o
tempo de serviço deve ser calculado de acordo com as naturezas de
serviços.
a. Serviços de natureza não duplicada.
São serviços sem correlação, isto é, serviços cuja execução de um não
afeta o outro. O tempo de serviço será a soma de cada peça substituída.
Exemplo: Substituição do cilindro e mola da embreagem.
Item de Serviço T.M.O.
Cilindro 2,0
Mola da embreagem 0,7
O T.M.O. para o serviço é: 2,0 + 0,7 = 2,7
b. Serviços de natureza duplicada.
São serviços cuja execução de um afeta diretamente o outro. O tempo
de serviços será da peça de maior tempo.
Exemplo: Substituição do pistão e junta do cabeçote.
Junta do Cabeçote 1,8
Pistão 2,3
O T.M.O. para o serviço é: 2,3
c. Serviços de natureza mista.
Tipo de serviço comum no reparo de uma motocicleta.
São serviços de natureza duplicada, executados simultaneamente com
serviço de natureza não duplicada.
Exemplo: Substituição do pneu dianteiro, pneu traseiro e aro da roda
traseira.
Pneu dianteiro 1,0
Pneu traseiro 1,2
Roda traseira 1,3
O T.M.O. para o serviço é: 1,0 + 1,3 = 2,3
(O aro e pneu, ambos traseiros, é serviço de natureza duplicada.)
• O T.M.O. identificado com asterisco (*) incluem a remoção e instalação
do motor.
6

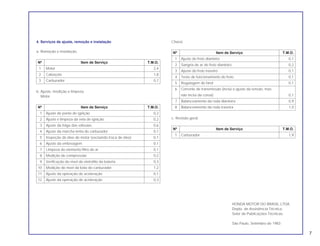

4. Serviços de ajuste, remoção e instalação
a. Remoção e instalação.
Nº Item de Serviço T.M.O.
1 Motor 2,4
2 Cabeçote 1,8
3 Carburador 0,7
b. Ajuste, medição e limpeza.
Motor.
1 Ajuste do ponto de ignição 0,2
2 Ajuste e limpeza da vela de ignição 0,2
3 Ajuste da folga das válvulas 0,6
4 Ajuste da marcha lenta do carburador 0,1
5 Inspeção do óleo do motor (excluindo troca de óleo) 0,1
6 Ajuste da embreagem 0,1
7 Limpeza do elemento filtro de ar 0,1
8 Medição de compressão 0,2
9 Verificação do nível de eletrólito da bateria 0,3
10 Medição do nível da bóia do carburador 1,2
11 Ajuste da operação de aceleração 0,1
12 Ajuste da operação de aceleração 0,3
Chassi.
1 Ajuste do freio dianteiro 0,1
2 Sangria de ar do freio dianteiro 0,2
3 Ajuste do freio traseiro 0,1
4 Teste de funcionamento do freio 0,1
5 Regulagem do farol 0,1
6 Corrente de transmissão (inclui o ajuste da tensão, mas
não inclui da coroa) 0,1
7 Balanceamento da roda dianteira 0,9
8 Balanceamento da roda traseira 1,0
c. Revisão geral.
1 Carburador 1,9
HONDA MOTOR DO BRASIL LTDA.
Depto. de Assistência Técnica.
Setor de Publicações Técnicas.
São Paulo, Setembro de 1983
7

REF. QUANT.
ITEM DE SERVIÇO T.M.O. CODPRO Nº DA PEÇA DESCRIÇÃO NOTA ÍNDICE Nº DE SÉRIE OBSERVAÇÕES
Nº CB450
1 X5175 15511-443-871 TUBO DIR.COMP., ÓLEO 1
2 X5183 15512-443-871 TUBO ESQ. COMP., ÓLEO 1
3 X5205 15517-MA6-010 ASSENTO, JUNTA TUBO ÓLEO 2
4 X5213 15540-443-870 JUNÇÃO, TUBO ÓLEO 1
5 X5248 15545-443-870 PLACA, TUBO ÓLEO 1
6 X5256 15600-ME5-670 RADIADOR COMP., ÓLEO 1
7 W0917 15611-443-870 PROTETOR, CABO 1
8 X5272 15912-MC0-000 JUNTA, RADIADOR ÓLEO 1
9 W0330 90025-KE8-000 PARAFUSO, ALLEN, 6 x 12 2
10 X9154 90077-ME9-000 PARAFUSO, ALLEN, 6 x 25 2
11 X9537 91314-MA6-005 ANEL VEDAÇÃO, 11 x 2.4 2
M-1
Radiador de óleo
ANEL VEDAÇÃO, 11 x 2.4 0,2
RADIADOR COMP., ÓLEO 0,3
• JUNTA, RADIADOR ÓLEO
• TUBO COMP., ÓLEO
(ADICIONAR 0,1 POR UNIDADE)
JUNÇÃO, TUBO ÓLEO 0,4
9
3

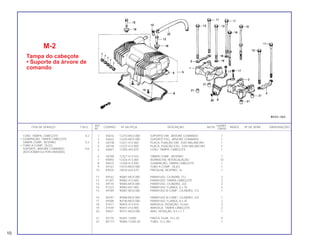

REF. QUANT.
Nº CB450
1 X4616 12210-MC0-000 SUPORTE DIR., ÁRVORE COMANDO 1
2 X4632 12220-MC0-000 SUPORTE ESQ., ÁRVORE COMANDO 1
3 U0738 12221-413-000 PLACA, FIXAÇÃO DIR., EIXO BALANCINS 1
4 U0746 12222-413-000 PLACA, FIXAÇÃO ESQ., EIXO BALANCINS 1
5 X4667 12300-443-870 CONJ. TAMPA, CABEÇOTE 1
6 U0789 12321-413-010 TAMPA COMP., RESPIRO 1
7 K9092 12324-413-000 BORRACHA, INTERCALAÇÃO 10
8 X4675 12328-413-830 GUARNIÇÃO, TAMPA CABEÇOTE 1
9 X5167 15510-MC0-000 TUBO A COMP., ÓLEO 1
10 K9335 18534-634-670 PRESILHA, RESPIRO, 16 1
11 X9162 90081-MC0-000 PARAFUSO, CILINDR0, 212 3
12 X1307 90082-413-000 PARAFUSO, TAMPA CABEÇOTE 2
13 X9170 90083-MC0-000 PARAFUSO, CILINDRO, 222 3
14 X1323 90083-657-000 PARAFUSO, FLANGE, 6 x 10 4
15 X9189 90087-MC0-000 PARAFUSO B COMP., CILINDRO, 212 1
16 X9197 90088-MC0-000 PARAFUSO B COMP., CILINDRO, 222 1
17 X9308 90140-MC0-000 PARAFUSO, FLANGE, 6 x 35 2
18 X1471 90403-413-010 ARRUELA, VEDAÇÃO, 10 mm 2
19 X1544 90441-413-000 ARRUELA, TAMPA CABEÇOTE 2
20 X9421 90751-MC0-000 ANEL VEDAÇÃO, 8.5 x 1.7 1
21 X2176 94301-14200 PINO A, GUIA, 14 x 20 4
22 M1777 95005-12260-20 TUBO, 12 x 260 1
M-2
Tampa do cabeçote
• Suporte da árvore de
comando
CONJ. TAMPA, CABEÇOTE 0,2
• GUARNIÇÃO, TAMPA CABEÇOTE
TAMPA COMP., RESPIRO 0,3
• TUBO A COMP., ÓLEO
SUPORTE, ÁRVORE COMANDO 0,6
10

REF. QUANT.
Nº CB450
1 U0649 11851-413-000 PLACA, FIXAÇÃO MOTOR 1
2 X4578 12200-MC0-000 CABEÇOTE COMP. 1
3 U0711 12211-250-310 CLIPE GUIA VÁLVULA 2
4 U0754 12231-413-305 GUIA, VÁLVULA ADMISSÃO 4
5 U0762 12241-413-305 GUIA, VÁLVULA ESCAPE 2
6 X4640 12251-MC0-000 JUNTA, CABEÇOTE 1
7 X5191 15520-MC0-000 TUBO B, ÓLEO 1
8 U1793 16211-413-000 COLETOR, ADMISSÃO 2
9 J7965 16223-413-000 BRAÇADEIRA, COLETOR ADMISSÃO 2
10 X9138 90045-MC0-000 PARAFUSO COMP., ÓLEO 1
11 X9286 90130-MC0-000 PARAFUSO, ESPECIAL, 6 x 44 1
12 X9375 90441-MC0-000 ARRUELA, VEDAÇÃO, 7 mm 2
13 X1579 90452-323-000 ARRUELA, ENCOSTO, 5 mm 2
14 X9405 90545-MC0-000 ARRUELA, PARAFUSO ÓLEO 2
15 H3020 91301-200-000 ANEL VEDAÇÃO, 10 x 1.6 4
16 M1459 91325-413-830 ANEL VEDAÇÃO, 40 x 2.4 2
17 X1889 92700-06065-0B PRISIONEIRO, 6 x 65 4
18 X1935 93482-08020-08 PARAFUSO-ARRUELA, 8 x 20 3
19 W0879 93500-05008-0H PARAFUSO, PHILLIPS, 5 x 8 2
20 X1978 93500-05020-0G PARAFUSO, PHILLIPS, 5 x 20 2
21 S2667 96000-06018-00 PARAFUSO, FLANGE, 6 x 18 4
22 K7197 98069-58717 VELA, IGNIÇÃO (D8EA NGK) 2
U5365 98069-59717 VELA, IGNIÇÃO (D9EA NGK) 2
M-3
Cabeçote
TUBO B, ÓLEO 0,2
• PRISIONEIRO, 6 x 65
PLACA, FIXAÇÃO MOTOR 0,5
COLETOR, ADMISSÃO 0,6
JUNTA,CABEÇOTE 1,8
GUIA, VÁLVULA 2,1
(INCLUI ALARGAMENTO)
(EXCLUI RETÍFICA DA VÁLVULA)
(ADICIONAR MAIS 0,2 SE FOR
EXECUTADO)
CABEÇOTE COMP. 3,6
11

REF. QUANT.
Nº CB450
1 X4543 12100-443-870 CILINDRO COMP. 1
2 X2419 12121-443-000 ISOLADOR, CABO 1
3 X4551 12191-MC0-000 JUNTA, CILINDRO 1
4 U0223 91302-428-000 ANEL VEDAÇÃO, 78.3 x 2 2
5 X2176 94301-14200 PINO A, GUIA, 14 x 20 4
M-4
Cilindro
CILINDRO COMP. 2,0
• JUNTA, CILINDRO
12

REF. QUANT.
Nº CB450
1 K9076 12208-413-003 RETENTOR, HASTE VÁLVULA 4
2 K9084 12209-413-003 RETENTOR, HASTE VÁLVULA 2
3 X4900 14101-413-010 ÁRVORE COMANDO 1
4 X4926 14421-MC0-010 BRAÇO OSCILANTE, VÁLVULA ADMISSÃO 2
5 X4969 14431-413-030 BRAÇO OSCILANTE, VÁLVULA ESCAPE 2
6 X4985 14451-MC0-000 EIXO, BRAÇO OSCILANTE 2
7 X5000 14452-MC0-000 EIXO B, BRAÇO OSCILANTE 2
8 U1351 14711-413-000 VÁLVULA, ADMISSÃO 4
9 U1360 14721-413-000 VÁLVULA ESCAPE 2
10 X5035 14751-413-000 MOLA, INTERNA VÁLVULA ADMISSÃO 4
11 X5043 14752-MC0-000 MOLA, INTERNA VÁLVULA ESCAPE 2
12 X5051 14761-413-000 MOLA, EXTERNA VÁLVULA ADMISSÃO 4
13 X50600 14762-413-000 MOLA, EXTERNA VÁLVULA ESCAPE 2
14 K7626 14771-107-020 PRATO, MOLA VÁLVULA 4
15 U1416 14771-413-000 PRATO, MOLA VÁLVULA 2
16 N8998 14775-107-000 ASSENTO, MOLA EXTERNA VÁLVULA 4
17 U1424 14775-413-000 ASSENTO, MOLA VÁLVULA 2
18 K7650 14781-107-003 CHAVETA, VÁLVULA (SANKO) 8
19 U1432 14781-410-000 CHAVETA, VÁLVULA 4
20 X1242 90012-414-000 PARAFUSO, AJUSTE VÁLVULA 6
21 X1447 90206-590-000 PORCA, AJUSTE VÁLVULA 6
22 X1463 90402-428-000 ARRUELA, ONDULADA, 12 mm 4
BRAÇO OSCILANTE, VÁLVULA 0,6
ADMISSÃO
(INCLUI PEÇA RELATIVA)
(QDO. FOR EXECUTADA A MANUTEN-
ÇÃO DA UNIDADE COMP .O T.M.O.
SERÁ 1,0)
ÁRVORE COMANDO 1,2
MOLA, INTERNA VÁLVULA ADMISSÃO 1,9
VÁLVULA 2,0
(INCLUI RETÍFICA)
(EXCLUI SUBSTITUIÇÃO DA GUIA DE
VÁLVULA)
13
M-5
Árvore de comando • Válvulas

REF. QUANT.
Nº CB450
1 U7190 14321-413-010 ENGRENAGEM, COMANDO 1
2 U1211 14401-413-014 CORRENTE, COMANDO 1
3 X5027 14501-MC0-000 TENSOR, CORRENTE COMANDO 1
4 U1289 14510-413-000 BASE COMP., TENSOR CORRENTE COMANDO 1
5 U1297 14515-MC0-000 MOLA, TENSOR CORRENTE COMANDO 1
6 U1319 14518-413-000 PINO, TENSOR CORRENTE COMANDO 1
7 U1327 14538-413-000 AJUSTADOR, CORRENTE COMANDO 1
8 U1335 14620-MC0-000 GUIA, CORRENTE COMANDO 1
9 X1340 90086-413-000 PARAFUSO, SEX., 7 x 12 2
10 J7078 90125-399-000 PARAFUSO, ESPECIAL, 6 x 35 1
11 U9670 90201-415-000 PORCA, CEGA, 6 mm 1
12 U9808 90441-706-000 ARRUELA, VEDAÇÃO, 6 mm 2
13 G6775 94251-06000 PINO, TRAVA, 6 mm 1
ENGRENAGEM, COMANDO 1,2
GUIA, CORRENTE COMANDO 1,8
TENSOR, CORRENTE COMANDO 1,9
BASE COMP., TENSOR CORRENTE 2,0
COMANDO
CORRENTE, COMANDO *6,4
14
M-6
Corrente de comando • Tensor

REF. QUANT.
Nº CB450
1 X4489 11330-443-870 TAMPA LAT. COMP., MOTOR 1
2 U0630 11393-MC0-000 JUNTA, TAMPA LAT. DIR. MOTOR 1
3 U0797 12431-413-781 ENGRENAGEM, TACÔMETRO 1
4 X5230 15650-443-790 MEDIDOR, NÍVEL ÓLEO 1
5 K9157 16997-357-003 ANEL VEDAÇÃO, 11.8 x 2.4 1
6 U2072 22810-443-790 ALAVANCA COMP., EMBREAGEM 1
7 U2080 22815-413-000 MOLA, ALAVANCA EMBREAGEM 1
8 X5825 22847-ME0-000 PINO, ACIONAMENTO EMBREAGEM 1
9 X1226 90008-443-000 PARAFUSO, ESPECIAL, 25 mm 1
10 X1552 90446-611-920 ARRUELA B, TACÔMETRO 1
12 X1820 91256-425-003 RETENTOR ÓLEO, 4.8 x 14.5 x 5 1
X1838 91256-425-005 RETENTOR ÓLEO, 4.8 x 14.5 x 5 1
13 M1378 91301-250-000 ANEL VEDAÇÃO, 22 x 3.0 1
14 M1432 91307-703-000 ANEL VEDAÇÃO, 26 mm 1
15 A0073 94301-08140 PINO A, GUIA, 8 x 14 2
16 X2184 94510-10000 ANEL, ELÁSTICO EXTERNO, 10 1
17 M2170 96000-06028-00 PARAFUSO, FLANGE, 6 x 28 12
JUNTA, TAMPA LAT. DIR. MOTOR 0,6
• PINO, ACIONAMENTO EMBREAGEM
TAMPA LAT. DIR., MOTOR 0,7
• ENGRENAGEM, TACÔMETRO
• ALAVANCA COMP., EMBREAGEM
15
M-7
Tampa lateral direita do motor

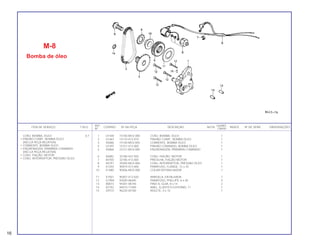

REF. QUANT.
Nº CB450
1 U1440 15100-MC0-000 CONJ. BOMBA, ÓLEO 1
2 U1467 15110-413-010 PINHÃO COMP., BOMBA ÓLEO 1
3 X5086 15140-MC0-003 CORRENTE, BOMBA ÓLEO 1
4 U1491 15151-413-000 PINHÃO COMANDO, BOMBA ÓLEO 1
5 X5868 23121-MC0-000 ENGRENAGEM, PRIMÁRIA COMANDO 1
6 X6082 32180-447-920 CONJ. FIAÇÃO, MOTOR 1
7 X0700 32185-413-000 PRESILHA, FIAÇÃO MOTOR 1
8 X6791 35500-MC0-004 CONJ. INTERRUPTOR, PRESSÃO ÓLEO 1
10 X1480 90406-MC0-000 COLAR DISTANCIADOR 1
11 X1501 90407-413-020 ARRUELA, ENTALHADA 1
12 G1994 93500-06040 PARAFUSO, PHILLIPS, 6 x 40 4
13 A0073 94301-08140 PINO A, GUIA, 8 x 14 2
14 X2192 94510-11000 ANEL, ELÁSTICO EXTERNO, 11 1
15 G9731 96220-40100 ROLETE, 4 x 10 1
M-8
Bomba de óleo
CONJ. BOMBA, ÓLEO 0,7
• PINHÃO COMP., BOMBA ÓLEO
• CORRENTE, BOMBA ÓLEO
• ENGRENAGEM, PRIMÁRIA COMANDO
• CONJ. FIAÇÃO, MOTOR
• CONJ. INTERRUPTOR, PRESSÃO ÓLEO
16

REF. QUANT.
Nº CB450
1 X5787 22100-MC0-000 CARCAÇA EXTERNA COMP., EMBREAGEM 1
2 X5809 22116-MC0-000 GUIA, EXTERNA EMBREAGEM 1
3 X5817 22118-MC0-000 BUCHA, 25 mm 1
4 U2005 22120-413-000 CUBO CENTRAL COMP., EMBREAGEM 1
5 U2013 22125-333-000 ASSENTO, MOLA DISCO 1
6 K9343 22201-302-000 DISCO, FRICÇÃO EMBREAGEM 1
7 K9351 22201-377-000 DISCO, FRICÇÃO EMBREAGEM 6
8 U2021 22321-333-010 PLACA B, EMBREAGEM 1
9 U2030 22350-413-000 PLATÔ, PRESSÃO EMBREAGEM 1
10 U2048 22361-413-010 PLACA, ACIONAMENTO EMBREAGEM 1
11 X2915 22401-413-000 MOLA, EMBREAGEM 4
12 U2056 22402-333-003 MOLA, DISCO EMBREAGEM 1
13 U2145 23311-413-000 PLACA A, EMBREAGEM 6
14 X1420 90204-706-000 PORCA, TRAVA, 20 mm 1
15 X1536 90432-121-000 ARRUELA, TRAVA 1
16 X9383 90458-MC0-000 ARRUELA, ENCOSTO, 25 x 45 x 0.8 1
17 X1633 90459-413-000 ARRUELA, ENCOSTO, 25 x 42 x 2.3 1
18 X1706 90609-413-000 TRAVA, EXTERNA, 94 mm 1
19 X1870 92023-06025-0A PARAFUSO, SEX., 6 x 25 4
20 81639 96100-60000 ROLAMENTO, RADIAL ESFERAS, 6000 1
M-9
Embreagem
PLACA, ACIONAMENTO EMBREAGEM 0,7
• MOLA, EMBREAGEM
(UMA OU TODAS)
CARCAÇA EXTERNA COMP., 0,9
EMBREAGEM
• CUBO CENTRAL COMP., EMBREAGEM
• DISCO, FRICÇÃO EMBREAGEM
(UMA OU TODAS)
• PLATÔ, PRESSÃO EMBREAGEM
17

REF. QUANT.
Nº CB450
1 X4519 11360-043-870 TAMPA LAT. ESQ. COMP., MOTOR 1
2 S7327 11492-413-300 JUNTA, TAMPA LAT. ESQ. MOTOR 1
3 X6015 31100-MC0-671 CONJ. GERADOR, TIPO VOLANTE 1
4 X6023 31120-413-881 ESTATOR COMP., GERADOR 1
5 X3024 32921-039-000 PRESILHA, FIAÇÃO GERADOR 1
8 K3710 93500-06012-0A PARAFUSO, PHILLIPS, 6 x 12 1
9 G1994 93500-06040 PARAFUSO, PHILLIPS, 6 x 40 3
10 N9870 93500-06045-0A PARAFUSO, PHILLIPS, 6 x 45 2

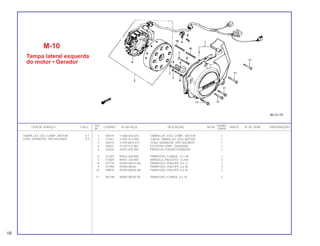

M-10
Tampa lateral esquerda
do motor • Gerador
TAMPA LAT. ESQ. COMP., MOTOR 0,1
CONJ. GERADOR, TIPO VOLANTE 0,4
18

REF. QUANT.
Nº CB450
1 X6031 31200-MC0-671 CONJ. MOTOR, PARTIDA 1
2 X0653 31201-230-174 JOGO ESCOVAS, CARVÃO (MITSUBA) 1
3 X0661 31204-225-154 MOLA, ESCOVA CARVÃO 2
4 X0670 31205-413-780 PARAFUSO, TAMPA MOTOR PARTIDA 2
5 K9416 31206-402-008 ANEL VEDAÇÃO, 60 x 1.4 1
6 X9529 91309-425-003 ANEL VEDAÇÃO, 24.4 x 3.1 1
7 K2659 94002-06000 PORCA, SEX., 6 mm 2
8 10243 94111-05000 ARRUELA, PRESSÃO, 5 mm 2

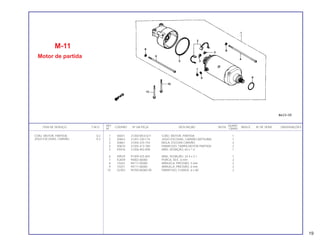

M-11
Motor de partida
CONJ. MOTOR, PARTIDA 0,2
JOGO ESCOVAS, CARVÃO 0,4
19

REF. QUANT.
Nº CB450
1 X4420 11000-443-870 JOGO CARCAÇA, MOTOR 1
2 X4446 11146-MC0-000 INJETOR, ÓLEO 2
3 X9901 11148-447-000 TAMPÃO, ÓLEO 1
4 U0657 11901-413-000 ORIFÍCIO, 2 mm 1
5 U0819 12902-413-000 ORIFÍCIO, CONTROLE ÓLEO 1
6 U1483 15141-413-010 FILTRO COMP., ÓLEO 1
9 X9480 91301-MC0-000 ANEL VEDAÇÃO, 3.6 x 1.4 3
10 M7386 91302-377-000 ANEL VEDAÇÃO, 15 x 2.5 1
11 M7424 91307-413-005 ANEL VEDAÇÃO, 24 x 15 1
12 X2168 94301-12200 PINO A, GUIA, 12 x 20 6
13 G1935 95700-06028-00 PARAFUSO, FLANGE, 6 x 28 1
14 P6648 95700-06032 PARAFUSO, FLANGE, 6 x 32 1

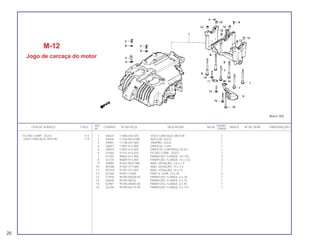

M-12
Jogo de carcaça do motor
FILTRO COMP., ÓLEO *4,5
JOGO CARCAÇA, MOTOR *7,8
20

REF. QUANT.
Nº CB450
1 X4462 11200-443-870 CARCAÇA INFERIOR, MOTOR 1
2 01505 15220-413-020 CONJ. VÁLVULA, ALÍVIO 1
3 X5108 15411-443-790 CARCAÇA, FILTRO ÓLEO 1
4 01521 15412-413-005 ELEMENTO, FILTRO ÓLEO 1
5 01530 15414-300-000 ASSENTO, MOLA FILTRO ÓLEO 1
6 01548 15415-413-000 MOLA, FIXAÇÃO ELEMENTO FILTRO 1
7 01556 15420-415-000 PARAFUSO, CENTRAL COMP. FILTRO ÓLEO 1
8 X1218 90003-302-000 PARAFUSO, SEX., 8 x 135 1
9 X1803 91204-425-003 RETENTOR ÓLEO, 12.5 x 25 x 8 1
10 M1386 91302-377-000 ANEL VEDAÇÃO, 15 x 25 1
11 M1416 91306-413-000 GUARNIÇÃO, CARCAÇA FILTRO ÓLEO 1
12 X1900 92800-14000 PARAFUSO, DRENO, 14 mm 1
13 X2125 94109-14000 ARRUELA, DRENO, 14 mm 1
14 X2150 94301-10160 PINO A, GUIA, 10 x 16 2
15 P6848 95700-06032-00 PARAFUSO, FLANGE, 6 x 32 4
20 K2888 95700-06105-00 PARAFUSO, FLANGE, 6 x 105 3

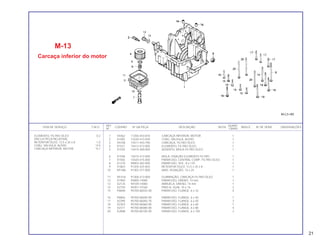

M-13
Carcaça inferior do motor
ELEMENTO, FILTRO ÓLEO 0,2
RETENTOR ÓLEO, 12.5 x 25 x 8 1,0
CONJ. VALVULA, ALÍVIO *4,5
CARCAÇA INFERIOR, MOTOR *5,1
21

REF. QUANT.
Nº CB450
1 X9928 13011-MC0-003 JOGO ANÉIS, PISTÃO (STD) 2
X9944 13011-MC0-005 JOGO ANÉIS, PISTÃO (STD) 2
X9960 13021-MC0-003 JOGO ANÉIS, PISTÃO (0.25) 2
X9987 13021-MC0-005 JOGO ANÉIS, PISTÃO (0.25) 2
W0020 13031-MC0-003 JOGO ANÉIS, PISTÃO (0.50) 2
2 X4691 13101-MC0-000 PISTÃO (STD) 2
W0143 13102-MC0-000 PISTÃO (0.25) 2
W0160 13103-MC0-000 PISTÃO (0.50) 2
W0186 13104-MC0-000 PISTAO (0.75) 2
W0208 13105-MC0-000 PISTÃO (1.00) 2
3 X4713 13111-MC0-000 PINO, PISTÃO 2
4 U0940 13205-834-010 PORCA, BIELA 4
5 X4730 13210-MC0-000 CONJ. BIELA 2
6 X4748 13213-422-004 PARAFUSO, BIELA 4
7 U0967 13214-413-005 BRONZINA A, BIELA (AZUL) 4
U0975 13215-113-005 BRONZINA B, BIELA (PRETO) 4
U0983 13216-413-005 BRONZINA C, (MARROM) 4
U0991 13217-413-005 BRONZINA D, BIELA (VERDE) 4
U1009 13218-413-005 BRONZINA E, BIELA (AMARELO) 4
8 X9677 94601-18000 TRAVA, PINO PISTÃO, 18 mm 4

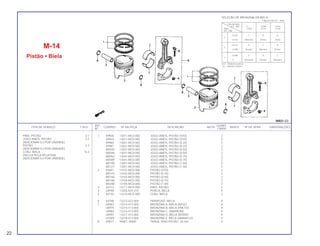

M-14
Pistão • Biela
PINO, PISTÃO 2,1
JOGO ANÉIS, PISTÃO 2,2
PISTÃO 2,3
CONJ. BIELA *6,3
22
Colo da biela
D.E. 36Ø 0 -0.008 -0.016
Biela -0.008 -0.016 -0.024
D.E. 39Ø
3
+0.024 C B A
+0.016 (Marrom) (Preto) (Azul)
2
+0.016 D C B
+0.008 (Verde) (Marrom) (Preto)
1
+0.008 E D C
0 (Amarelo) (Verde) (Marrom)
SELEÇÃO DE BRONZINA DA BIELA
Folga de óleo 20 ~ 44µm
D.E. – Diâmetro externo
D.I. – Diâmetro interno

REF. QUANT.
Nº CB450
1 U1025 13300-413-784 ÁRVORE, MANIVELAS 1
2 X4764 13314-MC0-005 BRONZINA A, ÁRVORE MANIVELAS 6
(AZUL)
X4780 13315-MC0-005 BRONZINA B, ÁRVORE MANIVELAS 6
(PRETO)
X4802 13316-MC0-005 BRONZINA C , ÁRVORE MANIVELAS 6
(MARROM)
X4829 13317-MC0-005 BRONZINA D, ÁRVORE MANIVELAS 6
(VERDE)
X4845 13318-MC0-005 BRONZINA E, ÁRVORE MANIVELAS 6
(AMARELO)
3 X0440 28110-443-900 ENGRENAGEM COMP., PARTIDA (51D) 1
4 X0459 28114-413-780 EIXO, ENGRENAGEM PARTIDA 1
5 X0483 28120-443-900 CARCAÇA EXTERNA, EMBREAGEM 1
PARTIDA

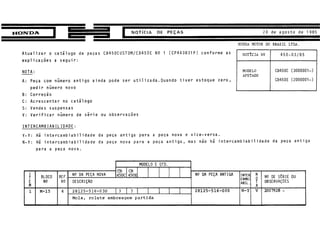

6 X0505 28125-516-000 MOLA, ROLETE EMBREAGEM, PARTIDA 3
7 X0521 28126-415-000 CAPA, MOLA ROLETE EMBREAGEM 3
PARTIDA
8 X0530 28130-413-780 ENGRENAGEM COMP., PARTIDA (80D, 22D) 1
9 W0380 90085-443-870 PARAFUSO, TORX., 6 mm 3
10 X1749 90741-413-000 CHAVETA, MEIA-LUA, 25 x 14 1
11 X1790 91101-443-900 ROLETE, 15 x 12.5 3
12 M1246 91201-323-005 RETENTOR ÓLEO, 30 x 45 x 8 1
13 M1394 91304-216-000 ANEL VEDAÇÃO, 11.5 x 2 1
14 P6B21 95700-06020-00 PARAFUSO, FLANGE, 6 x 20 1
15 X2370 96220-60130 ROLETE, 6 x 13 1
ENGRENAGEM COMP., PARTIDA *4,4
(80D, 22D)
BRONZINA, ÁRVORE MANIVELAS *7,4
(UMA OU TODAS)
ENGRENAGEM COMP., PARTIDA (51D) *7,5
• CAPA, MOLA ROLETE EMBREAGEM
PARTIDA
(UMA OU TODAS)
CARCAÇA EXTERNA, EMBREAGEM *7,6
PARTIDA
ÁRVORE, MANIVELAS *8,1
23
Colo do mancal
D.E. 36Ø 0 -0.008 -0.016
Carcaça -0.008 -0.016 -0.024
D.E. 39Ø
+0.025 C B A
+0.016 (Marrom) (Preto) (Azul)
+0.016 D C B
+0.008 (Verde) (Marrom) (Preto)
+0.008 E D C
0 (Amarelo) (Verde) (Marrom)

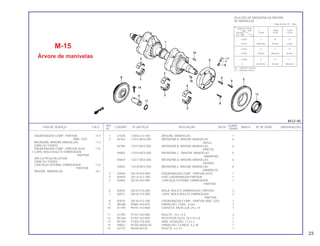

SELEÇÃO DE BRONZINA DA ÁRVORE
DE MANIVELAS
Folga de óleo 20 ~ 44µm
D.E. – Diâmetro externo
D.I. – Diâmetro interno
M-15
Árvore de manivelas

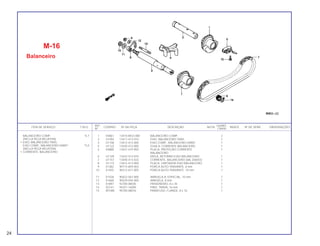

REF. QUANT.
Nº CB450
1 X4861 13410-MC0-000 BALANCEIRO COMP. 2
2 U1092 13411-413-010 EIXO, BALANCEIRO TRAS. 1
3 U1106 13412-413-000 EIXO COMP., BALANCEIRO DIANT. 1
4 U1122 13430-413-000 GUIA A, CORRENTE BALANCEIRO 1
5 X4888 13431-470-950 PLACA, PROTEÇÃO CORRENTE 1
BALANCEIRO
6 U1149 13432-413-010 MOLA, RETORNO EIXO BALANCEIRO 1
7 U1157 13440-413-033 CORRENTE, BALANCEIRO (68L DAIDO) 1
8 U1173 13615-413-000 PLACA, LIMITADOR EIXO BALANCEIRO 1
9 X1382 90115-659-003 PORCA AUTO-TRAVANTE, 8 mm 1
10 X1455 90212-671-005 PORCA AUTO-TRAVANTE, 10 mm 1
11 X1528 90422-567-000 ARRUELA A, ESPECIAL, 10 mm 1
12 X1668 90529-045-000 ARRUELA, 8 mm 1
13 X1897 92700-08035 PRISIONEIRO, 8 x 35 1
14 X2141 94251-16000 PINO, TRAVA, 16 mm 1
15 W1085 95700-08016 PARAFUSO, FLANGE, 8 x 16 1
M-16
Balanceiro
BALANCEIRO COMP. *4,7
• EIXO, BALANCEIRO TRAS.
EIXO COMP., BALANCEIRO DIANT. *5,0
• CORRENTE, BALANCEIRO
24

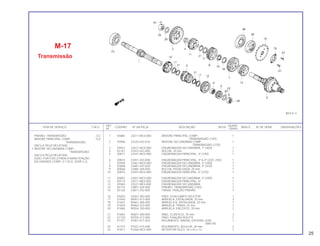

REF. QUANT.
Nº CB450
1 X5884 23211-MC0-000 ÁRVORE PRINCIPAL COMP., 1
TRANSMISSÃO (14D)
2 X5906 23220-443-010 ÁRVORE SECUNDÁRIA COMP., 1
TRANSMISSÃO (37D)
3 X5922 23421-MC0-000 ENGRENAGEM SECUNDÁRIA, 1ª (40D) 1
4 02161 23422-443-000 BUCHA, 20 mm 1
5 X0017 23431-MC0-000 ENGRENAGEM PRINCIPAL, 2ª (19D) 1
6 X0033 23451-443-000 ENGRENAGEM PRINCIPAL, 3ª & 4ª (22D, 25D) 1
8 X3008 23481-443-020 ENGRENAGEM SECUNDÁRIA, 4ª (32D) 1
9 X0068 23485-369-000 BUCHA, ENTALHADA, 28 mm 1
10 X0076 23491-MC0-000 ENGRENAGEM PRINCIPAL, 5ª (27D) 1
12 X0114 23511-ME0-000 ENGRENAGEM PRINCIPAL, 6ª 1
13 X5965 23521-ME0-000 ENGRENAGEM SECUNDÁRIA 1
14 05110 23801-344-000 PINHÃO, TRANSMISSÃO (16D) 1
15 05128 23811-292-000 TRAVA, FIXAÇÃO PINHÃO 1
16 X0203 24261-283-000 PINO, GUIA GARFO SELETOR 1
17 X1560 90451-413-000 ARRUELA, ENTALHADA, 25 mm 3
18 X1641 90461-286-000 ARRUELA B, ENTALHADA, 25 mm 1
19 X1650 90462-323-000 ARRUELA, TRAVA, 25 mm 1
21 X1692 90601-300-000 ANEL, ELÁSTICO, 25 mm 3
22 X1730 90705-413-000 PINO, FIXAÇÃO ROLETE 1
23 X1757 91001-071-003 ROLAMENTO, RADIAL ESFERAS, 6305 1
(NACHI)
24 X1773 91022-415-008 ROLAMENTO, AGULHA, 20 mm 2
25 X1811 91206-MC0-000 RETENTOR ÓLEO, 34 x 63 x 12 1
M-17
Transmissão
PINHÃO, TRANSMISSÃO 0,2
ÁRVORE PRINCIPAL COMP., *5,0
TRANSMISSÃO
• ÁRVORE SECUNDÁRIA COMP.,
TRANSMISSÃO
(QDO. FOR EXECUTADA A MANUTENÇÃO
DA UNIDADE COMP. O T.M.O. SERÁ 5,2)
25

REF. QUANT.
Nº CB450
26 M1319 91211-393-005 RETENTOR ÓLEO, 34 x 66 1
27 G2052 92000-06012 PARAFUSO, SEX., 6 x 12 2
M-17
Transmissão
26

REF. QUANT.
Nº CB450
1 X0149 24220-443-000 GARFO SELETOR, PRINCIPAL, 3ª 1
2 X0157 24221-443-010 GARFO SELETOR, SECUNDÁRIO, 5ª 1
3 X5981 24222-MC0-000 GARFO SELETOR, PRINCIPAL, 6ª 1
4 X0173 24231-443-000 PLACA, FIXAÇÃO TAMBOR SELETOR 1
5 X0181 24241-MC0-000 EIXO, GARFO SELETOR 2
6 W0828 24300-ME0-010 TAMBOR SELETOR COMP. 1
7 X6007 24301-443-320 TAMBOR SELETOR 1
8 X0238 24302-MC0-300 PLACA, CENTRAL GARFO SELETOR 1
9 X0289 24430-413-000 POSICIONADOR COMP., TAMBOR SELETOR 1
10 X0297 24432-413-000 BUCHA, POSICIONADOR MARCHA 1
11 X0300 24435-443-000 MOLA, POSICIONADOR MARCHA 1
12 X0319 24610-443-010 EIXO COMP., SELETOR MARCHAS 1
13 X0327 24641-216-000 MOLA, EIXO SELETOR MARCHAS 1
14 X0335 24651-286-000 MOLA, RETORNO SISTEMA SELETOR 1
15 X0408 24652-259-000 PINO, MOLA RETORNO 1
16 X0823 35600-413-003 CONJ. INTERRUPTOR, NEUTRO (TOYO) 1
18 K8860 90486-028-000 ARRUELA 1
19 X1765 91008-374-003 ROLAMENTO, ESFERAS, 16005 (TOYO) 1
20 75612 92000-06028 PARAFUSO, SEX., 6 x 28 1
21 01309 93600-06016 PARAFUSO, CABEÇA ACHATADA, 6 x 16 3
22 X2060 94001-04080-0S PORCA, SEX., 4 mm 1
23 A1215 94111-04800 ARRUELA, PRESSÃO, 4 mm 1
24 X3245 96220-40118 ROLETE, 4 x 11.8 6
M-18
Tambor seletor • Eixo
seletor de marchas
CONJ. INTERRUPTOR, NEUTRO 0,2
EIXO COMP., SELETOR MARCHAS 0,9
PLACA, CENTRAL GARFO SELETOR 1,0
• POSICIONAMENTO COMP., TAMBOR
SELETOR
GARFO SELETOR *5,0
(UMA OU TODAS)
• TAMBOR SELETOR COMP.
27

REF. QUANT.
Nº CB450
1 X5299 16010-ME2-621 JOGO JUNTAS & GUARNIÇÕES 2
2 X5310 16012-443-871 JOGO VÁLVULA, AGULHA 2
3 U1599 16013-413-851 JOGO BÓIA 2
4 U1610 16015-443-901 JOGO CUBA, BÓIA 2
5 U6507 16016-402-004 JOGO PARAFUSO A 2
6 U1645 16026-413-004 JOGO JUNÇÃO, COMBUSTÍVEL 1
7 W3975 16026-443-851 JOGO PARAFUSO B 1
8 U1661 16029-413-004 JOGO PARAFUSO C 1
9 U1670 16044-425-771 JOGO PISTÃO, VÁCUO 2
10 X5337 16048-443-901 JOGO VÁLVULA, COMPENSADORA MISTURA 2
11 X5345 16050-448-004 MOLA, PISTÃO VÁCUO 2
12 J7930 16051-413-004 MOLA 1
13 X5361 16100-443-871 CONJ. CARBURADOR 1
14 X5400 16101-443-871 CONJ. CARBURADOR DIR. 1
15 X5426 16102-443-871 CONJ. CARBURADOR ESQ. 1
16 U1742 16143-413-751 TUBO, COMBUSTÍVEL, 3.5 x 360 1
17 U1750 16144-413-751 TUBO, COMBUSTÍVEL, 3.4 x 480 1
18 W0542 16155-397-971 VÁLVULA, CUBA 2
19 W3967 16165-417-004 PULVERIZADOR 2
20 U1785 16166-447-671 PULVERIZADOR PRINCIPAL 2
M-19
Carburador
JOGO VÁLVULA, COMPENSADORA 0,1
MISTURA
(LADO DIREITO 0,9)
JOGO CUBA, BÓIA 0,4
• JOGO PISTÃO, VÁCUO
JOGO VÁLVULA AGULHA 1,0
• JOGO BÓIA
• CONJ. CARBURADOR DIR.
• CONJ. CARBURADOR ESQ.
• GICLEUR, SECUNDÁRIO PRINCIPAL
JOGO JUNTAS & GUARNIÇÕES 1,2
28

REF. QUANT.
Nº CB450
27 X2257 95002-02650 TRAVA B6.5, TUBO 2
28 X9758 99101-393-0720 GICLEUR, PRINCIPAL, #72 2
29 X2435 99102-393-1100 GICLEUR, SECUNDÁRIO PRINCIPAL, #110 2
30 X9774 99103-MA1-0400 GICLEUR, MARCHA LENTA, #40 2

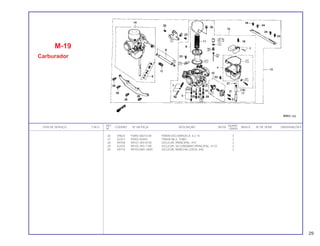

M-19
Carburador
29

REF. QUANT.
ITEM DE SERVIÇO T.M.O. CODPRO Nº DA PEÇA DESCRIÇÃO NOTA CB450 ÍNDICE Nº DE SÉRIE OBSERVAÇÕES
Nº C E
1 X6090 33100-443-721 CONJ. FAROL 1
2 X6139 33109-443-721 MOLA, FIXAÇÃO FAROL 4
3 X6147 33114-443-721 PRESILHA, FIXAÇÃO LÂMPADA 1
4 X6180 33120-443-721 UNIDADE ,FAROL 1
5 X6236 33153-443-721 ARO, FAROL 1
6 X6260 33170-443-721 CONJ. SOQUETE, LÂMPADA LANTERNA 1
7 X6309 33180-443-721 PROTETOR 1
8 X6643 33905-443-721 BORRACHA, ENCAIXE 1
9 X6651 34901-MC7-601 LÂMPADA, FAROL (12V60/55W) 1
10 N7282 34903-443-900 LÂMPADA, LANTERNA (12V 3W) 1
11 X8123 61301-443-720ZA CARCAÇA, FAROL 1
12 N7851 61302-413-000 COLAR, 12.3 x 9 2
13 X8131 61303-443-720 PORCA, FIXAÇÃO DIR. CARCAÇA 1
14 G9928 61304-292-000 BUCHA, FIXAÇÃO FAROL 2
15 X8140 61304-443-720 PORCA, FIXAÇÃO ESQ. CARCAÇA 1
16 X4357 90120-443-720 PARAFUSO, FLANGE, 12 x25 2
17 N9714 93500-05016-0B PARAFUSO, PHILLIPS, 5 x 16 2
C-1
Farol
(CB450 CUSTOM)
CONJ. FAROL 0,1
• LÂMPADA, FAROL
• LÂMPADA, LANTERNA
• CONJ. SOQUETE, LÂMPADA LANTERNA
CARCAÇA, FAROL 0,3
30
4

REF. QUANT.
Nº C E
1 X6704 33100-443-742 CONJ. FAROL 1
2 X6112 33103-MC5-003 PARAFUSO, AJUSTE FAROL 1
3 X6120 33107-300-003 MOLA, AJUSTE FAROL 1
4 X6155 33114-443-742 SUPORTE, LÂMPADA 1
5 X6163 33118-438-841 PORCA, AJUSTE FAROL 1
6 X6171 33119-371-003 ARRUELA, AJUSTE FAROL 1
7 X6198 33120-443-742 UNIDADE, FAROL 1
8 X6201 33121-MC5-003 ARO, FAROL 1
9 X6210 33128-438-841 PORCA, SUPORTE 2
10 X6228 33136-426-830 CAPA, PARAFUSO, 4 mm 1
11 X6244 33153-443-742 ARO, LENTE FAROL 1
12 X6252 33156-443-742 SUPORTE FAROL
13 X6279 33170-443-742 CONJ. SOQUETE, LÂMPADA LANTERNA 1
14 X6287 33171-MC5-003 GUARNIÇÃO, FAROL 1
15 X6295 33180-MC5-003 PROTETOR 1
16 N5654 33905-371-601 BORRACHA, ENCAIXE 1
17 X6651 34901-MC7-601 LÂMPADA, FAROL (12V 60/55W) 1
18 N7282 34903-443-900 LÂMPADA, LANTERNA (12V 3W) 1
19 X9324 90150-MC5-003 PARAFUSO, PHILLIPS, 5 x 9 2
20 W0925 93500-03008-0A PARAFUSO, PHILLIPS, 3 x 8 4

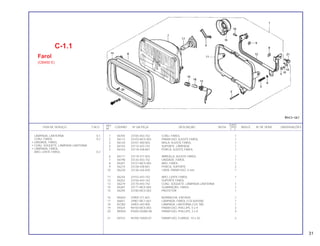

C-1.1
Farol
(CB450 E)
LÂMPADA, LANTERNA 0,1
CONJ. FAROL 0,2
• UNIDADE, FAROL
• CONJ. SOQUETE, LÂMPADA LANTERNA
• LÂMPADA, FAROL
ARO, LENTE FAROL 0,3
31

REF. QUANT.
Nº C E
1 X6678 34908-MB0-003 LÂMPADA, BASE CHATA (12V,3W) 9
2 X6686 35010-443-720 JOGO TRAVAS 1
3 X6708 35100-443-720 CONJ. INTERRUPTOR, IGNIÇÃO & TRAVA 1
4 X6805 37100-443-721 CONJ. INSTRUMENTOS 1
5 X6821 37106-443-721 CONJ. FIAÇÃO, INSTRUMENTOS 1
6 X6848 37200-443-741 VELOCIMETRO COMP. 1
7 X4020 37212-443-720 SUPORTE, INTRUMENTOS 1
8 W0429 37213-443-120 SUPORTE , AUXILIAR INSTRUMENTOS 2
9 X6864 37220-445-008 BOTÃO, ODÔMETRO PARCIAL 1
10 X6872 37250-443-741 TACÔMETRO COMP. 1
. 11 X6880 37260-443-720 CONJ. CABO, COMP 1
12 X6902 37261-443-720 CABO INTERNO, TACÔMETRO 1
13 X6910 37300-443-741 CONJ. MEDIDOR, COMBUSTÍVEL 1
14 X6937 37400-443-741 CARCAÇA, INSTRUMENTOS 1
15 X6953 37500-443-741 ANEL 1
16 X6961 37600-443-741 SUPORTE A, INSTRUMENTOS 1
17 X6988 37616-443-741 CONJ. CARCAÇA SUPERIOR 1
18 X7011 37626-443-721 CONJ. CARCAÇA INFERIOR 1
19 W0976 37631-443-741 GUARNIÇÃO 1
20 X1038 37650-443-721 SUPORTE B, INSTRUMENTOS 1
21 W0968 37651-443-720 SUPORTE C, INSTRUMENTOS 1
22 X7046 37700-ME5-670 COXIM B 7
23 X4330 44830-443-720 CONJ. CABO, VELOCÍMETRO 1
24 X7348 44831-443-120 CABO INTERNO, VELOCÍMETRO 1
25 X8727 83905-443-740 PARAFUSO, CABEÇA-CHATA, 4 x 14 4
C-2
Instrumentos • Jogo
de travas
(CB450 CUSTOM)
CABO INTERNO, TACÔMETRO 0,1
• CONJ. CABO, VELOCÍMETRO
CONJ. CABO, TACÔMETRO 0,2
• CARCAÇA, INSTRUMENTOS
CONJ. INSTRUMENTOS 0,3
• SUPORTE, INSTRUMENTOS
• SUPORTE A ,INSTRUMENTOS
• CONJ. CARCAÇA SUPERIOR
CONJ. INTERRUPTOR, IGNIÇÃO & 0,4
TRAVA
• CONJ. FIAÇÃO INSTRUMENTOS
• VELOCÍMETRO COMP.
• TACÔMETRO COMP.
CONJ. MEDIDOR, COMBUSTÍVEL 0,5
• CONJ. CARCAÇA INFERIOR
JOGO TRAVAS 0,6
32

REF. QUANT.
Nº C E
26 X8751 84103-443-740 ARRUELA LISA, 5 mm 6
27 X9219 90102-434-671 PARAFUSO, AUTO-ATARRAXANTE 1
29 G8239 91301-027-000 ANEL VEDAÇÃO, 6.8 x 1.9 1
30 X9642 93903-24480 PARAFUSO, AUTO-ATARRAXANTE, 4 x 16 4
31 G1765 94001-05000-0S PORCA SEX, 5 mm 6
32 P6694 94050-08000 PORCA, FLANGE, 8 mm 2
C-2
de travas
(CB450 CUSTOM)
33

REF. QUANT.
Nº C E
1 X6678 34908-MB0-003 LÂMPADA, BASE CHATA (12V 3W) 9
2 X6694 35010-443-740 JOGO TRAVAS 1
3 X6716 35100-443-740 CONJ. INTERRUPTOR, IGNIÇÃO & TRAVA 1
4 X6813 37100-443-741 CONJ. INSTRUMENTOS 1
5 W0291 37105-443-740 CAPA, INSTRUMENTOS 1
6 X6830 37106-443-741 CONJ. FIAÇÃO, INSTRUMENTOS 1
7 X6848 37200-443-741 VELOCÍMETRO COMP. 1
8 X6856 37212-443-740 SUPORTE, INSTRUMENTOS 1
9 X6864 37220-445-008 BOTAO,ODÔMETRO PARCIAL 1
10 X6872 37250-443-741 TACÔMETRO COMP. 1
. 11 X6899 37260-443-740 CONJ. CABO, TACÔMETRO 1
12 X6996 37261-443-740 CABO INTERNO, TACÔMETRO 1
13 X6910 37300-443-741 CONJ. MEDIDOR, COMBUSTÍVEL 1
14 X6937 37400-443-741 CARCAÇA, INSTRUMENTOS 1
15 X6953 37500-443-741 ANEL 1
16 X6961 37600-443-741 SUPORTE A, INSTRUMENTOS 1
17 X6988 37616-443-741 CONJ. CARCAÇA SUPERIOR 1
18 X7020 37626-443-741 CONJ. CARCAÇA INFERIOR 1
19 W0976 37631-443-741 GUARNIÇÃO 1
20 W0437 37650-443-741 SUPORTE B, INSTRUMENTOS 1
21 X7046 37700-ME5-670 COXIM B 7
22 X7330 44830-443-740 CONJ. CABO, VELOCÍMETRO 1
23 X7356 44831-443-740 CABO INTERNO,VELOCÍMETRO 1
24 X8727 83905-443-740 PARAFUSO, CABEÇA-CHATA, 4 x 14 4
25 X8751 84103-443-740 ARRUELA, LISA, 5 mm 6
26 X9219 90102-434-671 PARAFUSO, AUTO-ATARRAXANTE 1
28 G8239 91301-027-000 ANEL VEDAÇÃO, 6.8 x 1.9 1

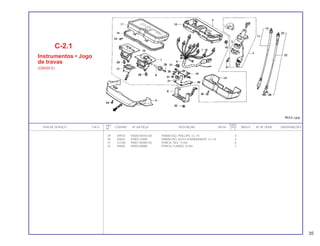

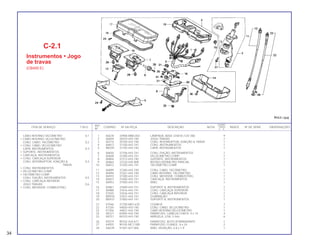

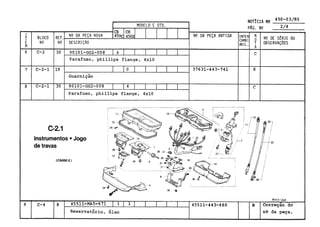

C-2.1
de travas
(CB450 E)
CABO INTERNO,TACÔMETRO 0,1
• CABO INTERNO, VELOCÍMETRO
CONJ. CABO, TACÔMETRO 0,2
• CONJ. CABO, VELOCÍMETRO
CAPA, INSTRUMENTOS 0,3
• SUPORTE, INSTRUMENTOS
• CARCAÇA, INSTRUMENTOS
• CONJ. CARCAÇA SUPERIOR
CONJ. INTERRUPTOR, IGNIÇÃO & 0,4
TRAVA
• CONJ. INSTRUMENTOS
• VELOCÍMETRO COMP.
• TACÔMETRO COMP.
CONJ. FIAÇÃO, INSTRUMENTOS 0,5
• CONJ. CARCAÇA INFERIOR
JOGO TRAVAS 0,6
• CONJ. MEDIDOR, COMBUSTÍVEL
34

REF. QUANT.
Nº C E
29 X9570 93500-05010-0A PARAFUSO, PHILLIPS, 5 x 10 4
31 G1765 94001-05000-0S PORCA, SEX., 5 mm 6
32 P6694 94050-08000 PORCA, FLANGE, 8 mm 2
C-2.1
de travas
(CB450 E)
35

REF. QUANT.
Nº C E
1 X5698 17910-KK9-900 CABO A COMP., ACELERADOR 1
X5710 17910-443-740 CABO A COMP., ACELERADOR 1
2 X5728 17920-KK9-900 CABO B COMP., ACELERADOR 1
X5744 17920-443-740 CABO B COMP., ACELERADOR 1
3 X5833 22870-KK9-900 CABO COMP., EMBREAGEM 1
N0644 22870-443-901 CABO COMP., EMBREAGEM 1
4 B2721 32161-404-000 PRESILHA B1, FIAÇÃO 4 3
5 X6724 35150-KK9-900 CONJ. INTERRUPTOR, FAROL &
EMERGÊNCIA 1
X6732 35150-443-740 CONJ. INTERRUPTOR, FAROL &
EMERGÊNCIA 1
6 X6767 35200-KK9-900 CONJ. INTERRUPTOR, SINALIZADOR 1
X6783 35200-443-740 CONJ. INTERRUPTOR, SINALIZADOR 1
7 S3779 35330-413-003 INTERRUPTOR COMP., FREIO 1 1
8 M0681 53141-300-010 TUBO INTERNO, ACELERADOR 1 1
9 82667 53165-390-780 MANOPLA DIR. 1 1
10 82675 53166-390-780 MANOPLA ESQ. 1 1
11 N7533 53172-402-700 CAPA, ALAVANCA ESQ. 1 1
12 U5187 53190-443-610 ALAVANCA COMP., EMBREAGEM 1 1
13 M2374 53192-312-000 PARAFUSO, REGULAGEM CABO 1 1
14 X9030 88110-KK9-900 ESPELHO RETROVISOR DIR. 1
X9049 88110-443-740 ESPELHO RETROVISOR DIR. 1
15 X9057 88120-KK9-900 ESPELHO RETROVISOR ESQ. 1
X9065 88120-443-740 ESPELHO RETROVISOR ESQ. 1
16 G3024 90114-310-000 PARAFUSO, ARTICULAÇÃO ALAVANCA 1 1
17 B2578 90321-315-670 PORCA, RECARTILHADA 1 1
18 A8716 93500-05025-0A PARAFUSO, PHILLIPS, 5 x 25 3 3
19 S3310 93500-05035-0A PARAFUSO, PHILLIPS, 5 x 35 1 1
20 L3758 94001-06000-0S PORCA, SEX., 6 mm 1 1
C-3
Alavanca do guidão
• Interruptores • Cabos
INTERRUPTOR COMP., FREIO 0,1
• MANOPLA DIR.
• MANOPLA ESQ.
• ALAVANCA COMP., EMBREAGEM
CABO COMP. EMBREAGEM 0,2
TUBO INTERNO, ACELERADOR 0,3
CABO COMP., ACELERADOR 0,5
(UMA OU TODAS)
• CONJ. INTERRUPTOR, FAROL &
EMERGÊNCIA
• CONJ. INTERRUPTOR, SINALIZADOR
36

REF. QUANT.
Nº C E
1 05047 35340-MA5-671 CONJ. INTERRUPTOR DIANT., LUZ FREIO 1 1
2 X7410 45125-KK9-901 MANGUEIRA A, FREIO DIANT. 2
X7429 45125-443-741 MANGUEIRA A, FREIO DIANT. 2
3 N1543 45126-443-882 MANGUEIRA B, FREIO DIANT. 1
X7445 45126-443-741 MANGUEIRA B, FREIO DIANT. 1
4 X2583 45127-422-003 JUNÇÃO, DUAS VIAS 1 1
5 X7453 45129-KK9-900 SUPORTE, JUNÇÃO DUAS VIAS 1
6 W0321 45146-MA6-000 COXIM, MANGUEIRA FREIO 2 2
7 02323 45500-443-661 CONJ. CILINDRO MESTRE, FREIO DIANT. 1 1
8 X1072 45511-443-660 RESERVATÓRIO, ÓLEO 1 1
9 02366 45513-443-660 TAMPA RESERVATORIO ÓLEO 1 1
10 M7163 45516-166-006 ANEL VEDAÇÃO, 26.7 x 2.4 1 1
11 02340 45517-MA5-671 SUPORTE, CILINDRO MESTRE 1 1
12 05322 45520-MA5-671 DIAFRAGMA 1 1
13 M0231 45522-422-000 GUARDA-PÓ, CILINDRO MESTRE 1 1
14 X4233 45530-443-660 JOGO CILINDRO, MESTRE 1 1
15 S4228 53175-MA5-671 ALAVANCA DIR. COMP. 1 1
16 S4279 90114-MA5-671 PARAFUSO, ARTICULAÇÃO ALAVANCA 1 1
DIR.
17 M1068 90145-300-000 PARAFUSO, CONEXÃO, 10 x 28 4 4
18 X2737 90145-422-010 PARAFUSO, 8 x 27 1 1
19 M1203 90545-300-000 ARRUELA, BUJÃO, DRENO 11 11
20 02404 90651-MA5-671 ANEL, ELÁSTICO 1 1
21 S4309 93600-04045-1G PARAFUSO, CABEÇA CHATA, 4 x 45 2 2
22 02439 93893-04012-18 PARAFUSO-ARRUELA, 4 x 12 1 1
23 L4754 94050-08000 PORCA, FLANGE, 6 mm 1 1
24 P6821 95700-08020-00 PARAFUSO, FLANGE, 6 x 20 2 2
25 G1927 95700-06025-00 PARAFUSO, FLANGE, 6 x 25 2 2
C-4
Cilindro mestre do freio
dianteiro
CONJ. INTERRUPTOR DIANT., LUZ 0,1
FREIO
• DIAFRAGMA
• ALAVANCA DIR. COMP.
RESERVATÓRIO, ÓLEO 0,2
MANGUEIRA, FREIO DIANT. 0,3
ÇÃO DA UNIDADE COMP. O T.M.O.
SERÁ 0,4)
• JUNÇÃO, DUAS VIAS
• CONJ. CILINDRO MESTRE, FREIO
DIANT.
JOGO CILINDRO MESTRE 0,4
37

REF. QUANT.
Nº C E
1 N6987 17950-443-610 CABO COMP., AFOGADOR 1
2 X6740 35160-443-720 CONJ. INTERRUPTOR, LUZ EMERGÊNCIA 1
3 X7917 53100-KK9-900 GUIDÃO 1
4 S4066 53132-447-000 SUPORTE INFERIOR D2, GUIDÃO 2
5 M0673 53133-237-680 COXIM, GUIDÃO 2
6 X1170 53133-385-000 COXIM, GUIDÃO 2
7 X7992 53205-443-740 CAPA, GUIDÃO 1
8 X8000 53230-443-720 MESA, SUPERIOR GUIDÃO 1
9 X8026 53235-443-740 SUPORTE, SUPERIOR DIR. GUIDÃO 1
10 X8034 53236-443-740 SUPORTE, SUPERIOR ESQ. GUIDÃO 1
11 L1852 90155-369-000 PARAFUSO, FLANGE, 7 x 54 2
12 X9332 90185-371-000 PARAFUSO, ALLEN, 8 x 32 4
13 M1076 90304-415-000 PORCA, COLUNA DIREÇÃO 1
14 L1380 90355-369-000 PORCA, FLANGE, 7 mm 2
15 M1149 90503-283-000 ARRUELA, COLUNA DIREÇÃO 1
16 X1676 90535-292-000 ARRUELA, ESPECIAL, 8.5 mm 2
17 P7674 93500-05008-0G PARAFUSO, PHILLIPS, 5 x 8 2
18 G1773 94001-08000-0S PORCA, SEX., 8 mm 2
19 M1718 94201-20180 CUPILHA, 2.0 x 18 2
C-5
Guidão • Mesa superior
(CB450 CUSTOM)
SUPORTE INFERIOR D2, GUIDÃO 0,2
• CAPA, GUIDÃO
CABO COMP. AFOGADOR 0,3
• CONJ. INTERRUPTOR, LUZ
EMERGÊNCIA
MESA, SUPERIOR GUIDÃO 0,5
GUIDÃO 0,7
38

REF. QUANT.
Nº C E
1 X5752 17950-443-740 CABO COMP., AFOGADOR 1
2 X6759 35160-443-740 CONJ. INTERRUPTOR, LUZ EMERGÊNCIA 1
3 X7933 53101-443-740 SUPORTE, AJUSTE GUIDÃO 1
4 S4066 53132-447-000 SUPORTE INFERIOR D2, GUIDÃO 2
5 M0673 53133-237-680 COXIM, GUIDÃO 2
6 X1170 53133-385-000 COXIM, GUIDÃO 2
7 X7941 53140-443-740 GUIDÃO DIR. 1
8 X7950 53150-443-740 GUIDÃO ESQ. 1
9 X7992 53205-443-740 CAPA, GUIDÃO 1
10 X8018 53230-443-740 MESA, SUPERIOR GUIDÃO 1
11 X8026 53235-443-740 SUPORTE, SUPERIOR DIR. GUIDÃO 1
12 X8034 53236-443-740 SUPORTE, SUPERIOR ESQ. GUIDÃO 1
13 X9200 90101-MG5-670 PARAFUSO, LIMITADOR, 4 mm 2
15 L1852 90155-369-000 PARAFUSO, FLANGE, 7 x 54 2
17 M1076 90304-415-000 PORCA, COLUNA DIREÇÃO 1
18 L1380 90355-369-000 PORCA, FLANGE, 7 mm 2
19 M1149 90503-283-000 ARRUELA, COLUNA DIREÇÃO 1
20 X1676 90535-292-000 ARRUELA, ESPECIAL, 8.5 mm 1
21 P7674 93500-05008-08 PARAFUSO, PHILLIPS, 5 x 8 2
22 G1773 94001-08000-0S PORCA, SEX., 8 mm 2
23 M1718 94201-20180 CUPILHA, 2.0 x 18 2

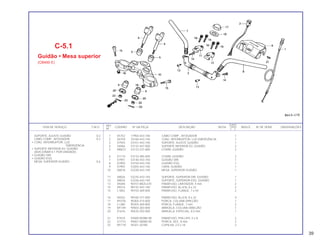

C-5.1
Guidão • Mesa superior
(CB450 E)
SUPORTE, AJUSTE GUIDÃO 0,2
CABO COMP., AFOGADOR 0,3
• CONJ. INTERRUPTOR, LUZ
EMERGÊNCIA
• SUPORTE INFERIOR D2, GUIDÃO
• GUIDÃO DIR.
• GUIDÃO ESQ.
MESA, SUPERIOR GUIDÃO 0,6
39

REF. QUANT.
Nº C E
1 X6350 33471-443-740 SUPORTE, SINALIZADOR DIANT. DIR. 1
2 X6368 33472-443-740 SUPORTE, SINALIZADOR DIANT. ESQ. 1
3 X7062 38110-ME2-004 BUZINA COMP. (AGUDO) 1 1
4 X7097 38111-KK9-900 SUPORTE, BUZINA 1
5 W0364 38111-443-740 SUPORTE, BUZINA 1
6 X7070 38112-KK9-900 CAPA BUZINA 1
7 X7100 38120-ME2-004 BUZINA COMP. (GRAVE) 1 1
8 M0282 50301-268-000 PISTA, ESFERAS SUPERIOR 1 1
9 M0290 50302-268-000 PISTA, ESFERAS INFERIOR 1 1
10 X7976 53200-443-720 COLUNA COMP., DIREÇÃO 1
X7984 53200-443-741ZA COLUNA COMP., DIREÇÃO *NH-1* 1
11 M0690 53211-268-000 PISTA, CÔNICA ESFERAS SUPERIOR 1 1
12 X1196 53212-250-000 PISTA, CÔNICA ESFERAS INFERIOR 1 1
13 M0703 53214-250-000 VEDADOR, COLUNA DIREÇÃO 1 1
14 N7541 53215-250-000 ARRUELA, VEDADOR 1 1
15 S4236 53220-286-000 PORCA, CILINDRICA COMP. COLUNA 1 1
DIREÇÃO
16 M1521 93481-08040-00 PARAFUSO-ARRUELA, 8 x 40 2 2
17 W0950 93500-05028-0G PARAFUSO, PHILLIPS, 5 x 28 1
20 G2532 96211-08000 ESFERA, AÇO #8 (1/4) 37 37

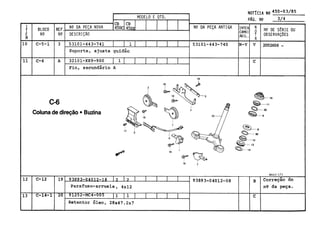

C-6
Coluna de direção • Buzina
BUZINA COMP. 0,1
PISTA, CÔNICA ESFERAS SUPERIOR 0,5
• PORCA, CILINDRICA COMP. COLUNA
DIREÇÃO
PISTA, ESFERAS SUPERIOR 1,1
(PARA CB450E SERÁ 1.2)
(UMA OU TODAS)
• PISTA, CÔNICA ESFERAS INFERIOR
(PARA CB450P SERÁ 1,2)
COLUNA COMP., DIREÇÃO 1,2
(PARA CB450E SERÁ 1.3)
40

REF. QUANT.
Nº C E
1 X7488 45417-443-740 PRESILHA DIR., MANGUEIRA FREIO 1 1
2 X7496 45418-443-740 PRESILHA ESQ., MANGUEIRA FREIO 1 1
3 X7500 45451-GE2-000 GUIA, CABO 1 1
4 X8042 61100-KK9-900 PARA LAMA DIANT. COMP. 1
5 X8050 61100-443-740ZA PARALAMA DIANT. COMP.
*PB-120C-A-BR* 1
X8069 61100-443-740ZB PARALAMA DIANT. COMP. *R-117C-A-BR* 1
6 X9227 90103-443-740 PARAFUSO, FLANGE, 6 x 16 4 4

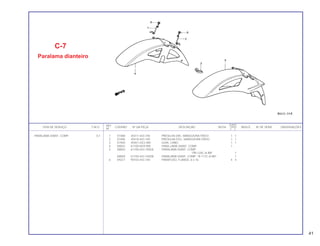

C-7
Paralama dianteiro
PARALAMA DIANT. COMP. 0,1
41

REF. QUANT.
Nº C E
1 X6627 33741-443-720 REFLETOR LAT. DIANT. 2 2
2 X7747 51400-KK9-901 CONJ. GARFO DIANT. DIR. 1
X7755 51400-443-721 CONJ. GARFO DIANT. DIR. 1
3 N7479 51401-443-610 MOLA, GARFO DIANT. 2 2
4 K1393 51410-443-901 CILINDRO INTERNO, GARFO DIANT. 2 2
5 N7487 51412-369-000 MOLA, BATENTE GARFO DIANT. 2 2
6 X7763 51421-KK9-901 CILINDRO EXTERNO INFERIOR DIR., 1
GARFO DIANT.
X7771 51421-443-721 CILINDRO EXTERNO INFERIOR DIR., 1
GARFO DIANT.
7 S4082 51432-388-003 VEDADOR INFERIOR, ÓLEO 2 2
8 S4180 51437-413-003 ANEL, PISTÃO 2 2
9 S4198 51470-443-610 TUBO, INFERIOR INTERNO 2 2
10 S7801 51500-KK9-901 CONJ. GARFO DIANT. ESQ. 1
X7810 51500-443-721 CONJ. GARFO DIANT. ESQ. 1
11 X7828 51521-KK9-901 CILINDRO EXTERNO INFERIOR ESQ., 1
GARFO DIANT.
X7836 51521-443-721 CILINDRO EXTERNO INFERIOR ESQ., 1
GARFO DIANT.
12 N7495 51601-447-000 COXIM, SUPERIOR CAPA GARFO DIANT. 2
13 X7844 51602-443-720 CAPA DIR., GARFO DIANT. 1
14 X7852 51606-443-720 CAPA ESQ., GARFO DIANT. 1
15 X7860 51622-443-720 COXIM B, INFERIOR CAPA GARFO DIANT. 2
16 N9641 51634-443-900ZB SUPORTE, EIXO 1
N9633 51634-443-900ZA SUPORTE, EIXO *NH-105* 1
17 S4074 90116-283-010 PARAFUSO, ALLEN, 8 mm 2 2
18 N9250 90543-273-000 ARRUELA, VEDAÇÃO, 6 mm 2 2
19 H9001 90544-283-000 ARRUELA, VEDAÇÃO, 8 mm 2 2
20 S4090 90601-369-000 TRAVA, RETENTOR ÓLEO 2 2
C-8
Garfo dianteiro
MOLA, BATENTE GARFO DIANT. 0,2
CONJ. GARFO DIANT. 0,5
CAPA, GARFO DIANT 0,6
CILINDRO INTERNO, GARFO DIANT. 0,9
• RETENTOR ÓLEO, 33 x 46 x 11
CILINDRO EXTERNO INFERIOR, 1,0
GARFO DIANT
42

REF. QUANT.
Nº C E
21 N7720 91254-413-881 GUARNIÇÃO, GARFO DIANT. 2 2
22 S4201 91255-413-881 RETENTOR ÓLEO, 33 x 46 x 11 2 2
23 N9269 92000-06008-0A PARAFUSO, SEX., 6 x 8 2 2
24 K2462 92700-08050-3B PRISIONEIRO, 8 x 50 2 2
25 A4303 94030-08000 PORCA, SEX., 8 mm 2 2
26 G1284 94101-08000 ARRUELA, LISA, 8 mm 2 2
27 G2214 94111-08000 ARRUELA, PRESSÃO, 8 mm 2 2
28 S4104 94605-27101 PARAFUSO D1, SUPERIOR GARFO 2 2
29 S4112 94608-50000 ANEL VEDAÇÃO, 23 x 2,8 2 2
C-8
Garfo dianteiro
43

REF. QUANT.
Nº C E
1 U5357 43209-371-006 GUARNIÇAO, PISTÃO 2 2
2 S3809 43352-568-003 PARAFUSO, SANGRIA 2 2
3 S3817 43353-461-771 TAMPA, SANGRIA 2 2
4 X7364 45100-KK9-901 CONJ. CÁLIPER, FREIO DIANT. ESQ. 1 1
5 S4937 45101-443-872 CÁLIPER COMP., DIANT. ESQ. 1 1
6 X7399 45105-443-721 PASTILHA COMP. 4 4
7 U5330 45107-443-870 PISTÃO 2 2
8 U5314 45108-443-871 MOLA, PASTILHA 2 2
9 U5373 45109-443-870 VEDADOR-PÓ 2 2
10 S4910 45110-443-661 SUPORTE DIANT. ESQ. 1 1
11 U2170 45114-443-870 CALÇO ESQ. 1 1
12 U2188 45115-443-660 CALÇO DIR. 1 1
13 U4652 45115-443-870 PINO, ESCORREGAMENTO 4 4
14 U2226 45132-397-640 ANEL 2 2
15 U2234 45133-166-016 CAPA, PINO 4 4
16 W1018 45134-GE3-601 TAMPÃO, VEDAÇÃO 4 4
17 X7461 45200-KK9-901 CONJ. CÁLIPER DIANT. DIR. 1 1
18 U2250 45201-443-662 CÁLIPER COMP., DIANT. DIR. 1 1
19 X1013 45203-GE2-006 PINO, TAMPÃO 4 4
20 U2277 45210-443-661 SUPORTE DIANT. DIR. 1 1
21 U2285 45215-443-870 PINO, ALÇA 4 4
22 U2293 45218-166-006 ARRUELA, CÔNICA PRESSÃO 4 4
23 U2307 45465-443-660 PRESILHA, CABO VELOCÍMETRO 1 1
24 N9269 92000-06008-0A PARAFUSO, SEX., 6 x 8 1 1
25 S4430 95800-10032-00 PARAFUSO, FLANGE, 10 x 32 4 4
PASTILHA COMP. 0,1
SUPORTE DIANT. ESQ. 0,2
• SUPORTE DIANT. DIR.
CONJ. CÁLIPER FREIO DIANT. 0,3
PISTÃO 0,4
CÁLIPER COMP. DIANT. 0,5
44

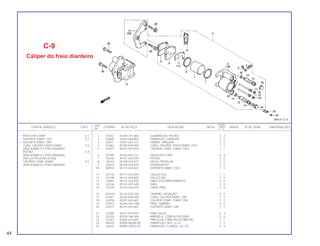

C-9
Cáliper do freio dianteiro

REF. QUANT.
Nº C E
1 X7151 42704-MB0-000 PESO, BALANCEADOR (10g) N N
S4791 42705-MB0-000 PESO, BALANCEADOR (20g) N N
S4805 42706-MB0-000 PESO, BALANCEADOR (30g) N N
2 S4813 44301-443-871 EIXO, RODA DIANT. 1 1
3 S3825 44311-413-000 ESPAÇADOR, LAT. RODA DIANT. 1 1
4 S3841 44620-286-000 ESPAÇADOR, ROLAMENTO EIXO DIANT. 1 1
5 S4830 44650-443-872 RODA DIANT. COMP. 1 1
6 U7350 44680-410-000 PRENDEDOR, CAIXA ENGRENAGEM 1 1
7 N0822 44711-413-901 PNEU DIANT. (3.60S-19) 1 1
8 N0830 44712-443-901 CÂMARA, AR (19) 1 1
9 U5381 44800-443-870 CONJ. CAIXA, ENGRENAGEM VELOCÍMETRO 1 1
10 U2200 45120-443-883 DISCO COMP., FREIO DIANT. 2 2
11 S3850 45128-445-630 JUNTA 2 2
12 U2382 90155-443-660 PARAFUSO, FLANGE, 8 x 96 5 5
13 A8708 90305-401-680 PORCA, CASTELO, 14 mm 1 1
14 S4295 90309-428-731 PORCA, FLANGE, 8 mm 5 5
15 M1211 90557-230-000 ARRUELA, 15.2 x 25 1 1
16 M1327 91252-230-003 RETENTOR ÓLEO, 26 x 42 x 7 1 1
17 G2478 91258-410-013 RETENTOR PÓ, 40 x 50 x 5 1 1
18 G1838 93700-05016-0A PARAFUSO, CABEÇA ABAULADA, 5 x 16 1 1
19 G4152 94201-30250 CUPILHA, 3.0 x 25 1 1
20 10286 96140-63020-10 ROLAMENTO, RADIAL ESFERAS, 6302 2 2

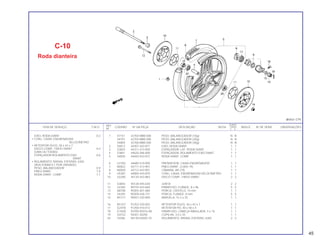

C-10
Roda dianteira
EIXO, RODA DIANT. 0,3
• CONJ. CAIXA, ENGRENAGEM
VELOCÍMETRO
• RETENTOR ÓLEO, 26 x 42 x 7
DISCO COMP., FREIO DIANT. 0,4
(UMA OU TODAS)
ESPAÇADOR,ROLAMENTO EIXO 0,6
DIANT.
• ROLAMENTO, RADIAL ESFERAS, 6302
PESO, BALANCEADOR 0,9
PNEU DIANT. 1,0
RODA DIANT. COMP. 1,1
45

REF. QUANT.
Nº C E
1 N7355 40543-471-000 AJUSTADOR, CORRENTE TRANSMISSÃO 1
2 N9161 42313-413-000 ESPAÇADOR, LAT. ESPELHO FREIO TRAS. 1
3 S3370 43110-413-750 ESPELHO COMP., FREIO TRAS. 1
4 S3388 43120-413-003 SAPATA COMP., FREIO TRAS. 2
5 X0874 43141-399-010 EXCÊNTRICO, ACIONAMENTO FREIO TRAS 1
6 N9170 43151-329-000 MOLA, SAPATA FREIO 2
7 X0882 43410-413-000 BRAÇO, FREIO TRAS. 1
8 B7243 43434-286-000 BORRACHA, AMORTECEDORA BRAÇO 1
9 U5152 45134-250-000 RETENTOR PÓ, EXCÊNTRICO FREIO 1
10 X1005 45145-121-710 INDICADOR, DESGASTE FREIO 1
11 S2772 90119-443-900 PARAFUSO, AJUSTE CORRENTE 1
12 M1092 90305-369-000 PORCA,CASTELO,16 mm 1
13 N7711 90307-283-000 PORCA, SEX., 7 mm 1
14 M1157 90505-425-000 ARRUELA, LISA, 8 mm 1
15 B6344 90524-030-000 ARRUELA, LISA 1
16 S7260 92811-10000 PARAFUSO, SEX., 8 x 30.5 1
17 G1773 94001-08000-0S PORCA, SEX., 8 mm 1
18 L4754 94050-06000 PORCA, FLANGE, 6 mm 1
19 M1718 94201-20180 CUPILHA, 2.0 x 18 1
20 P6724 94201-20200 CUPILHA, 2.0 x 20 1
21 M1726 94201-40300 CUPILHA, 4.0 x 30 1
22 U5292 95700-06035-00 PARAFUSO, FLANGE, 6 x 35 1
C-11
Espelho do freio traseiro
(CB450 CUSTOM)
BRAÇO, FREIO TRAS. 0,1
SAPATA COMP., FREIO TRAS. 0,5
(EXCLUI PEÇA ACIMA MENCIONADA)
ESPELHO COMP., FREIO TRAS. 0,6
46

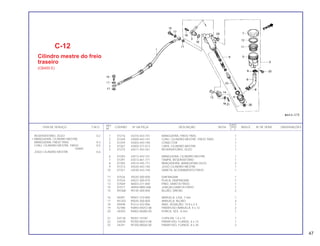

REF. QUANT.
Nº C E
1 X7216 43310-443-741 MANGUEIRA, FREIO TRAS. 1
2 X7240 43500-443-741 CONJ. CILINDRO MESTRE, FREIO TRAS. 1
3 X7259 43503-443-740 CONECTOR 1
4 X7267 43504-371-013 CAPA, CILINDRO MESTRE 1
5 X7275 43511-443-761 RESERVATORIO, ÓLEO 1
6 X7283 43512-443-741 MANGUEIRA, CILINDRO MESTRE 1
7 X7291 43513-461-771 TAMPA, RESERVATÓRIO 1
8 X7305 43514-445-771 BRAÇADEIRA, MANGUEIRA ÓLEO 2
9 X7313 43520-443-740 JOGO CILINDRO MESTRE 1
10 X7321 43530-443-740 VARETA, ACIONAMENTO FREIO 1
11 X7526 45520-300-000 DIAFRAGMA 1
12 X7534 45521-300-010 PLACA, DIAFRAGMA 1
13 X7569 46503-371-000 PINO, VARETA FREIO 1
14 X7577 46504-MB2-006 JUNÇAO,VARETA FREIO 1
15 M1068 90145-300-000 BUJÃO, DRENO 2
16 X9391 90501-310-000 ARRUELA, LISA, 7 mm 1
17 M1203 90545-300-000 ARRUELA, BUJÃO 4
18 X9448 91212-422-006 ANEL VEDAÇÃO, 14.8 x 2.4 1
20 U0355 94002-06000-0S PORCA, SEX., 8 mm 1
21 G4136 94201-16150 CUPILHA, 1.6 x 15 1
C-12
Cilindro mestre do freio
traseiro
(CB450 E)
RESERVATÓRIO, ÓLEO 0,2
• MANGUEIRA, CILINDRO MESTRE
MANGUEIRA, FREIO TRAS. 0,3
CONJ. CILINDRO MESTRE, FREIO 0,5
DIANT.
JOGO CILINDRO MESTRE 0,6
47

REF. QUANT.
Nº C E
1 X7160 43100-443-745 CONJ. CÁLIPER, FREIO TRAS. 1
2 X7178 43101-443-740 CÁLIPER COMP., FREIO TRAS. 1
3 X7186 43110-443-742 SUPORTE, CÁLIPER FREIO TRAS. 1
4 X7208 43140-443-741 CAPA COMP., DISCO FREIO TRAS. 1
5 05357 43209-371-006 GUARNIÇÃO, PISTÃO 1
6 S3809 43352-568-003 PARAFUSO, SANGRIA 1
7 S3817 43353-461-771 TAMPA, SANGRIA 1
8 X1224 43431-443-741 BRAÇO, ANCORAGEM FREIO TRAS. 1
9 X7232 43435-392-000 BUCHA, JUNÇÃO 2
10 X7399 45105-443-721 PASTILHA COMP. 2
11 U5330 45107-443-870 PISTÃO 1
12 U5314 45108-443-871 MOLA, PASTILHA 1
13 U5373 45109-443-870 VEDADOR PÓ 1
14 U2188 45715-443-660 CALÇO DIR. 1
15 U4652 45115-443-870 PINO, ESCORREGAMENTO 2
16 U2226 45132-397-640 ANEL 1
17 U2234 45133-166-016 CAPA, PINO 2
18 W1018 45134-GE3-601 TAMPÃO, VEDAÇÃO 2
19 X1013 45203-GE2-006 PINO, TAMPÃO 2
20 U2285 45215-443-870 PINO, ALÇA 2
21 U2293 45218-166-006 ARRUELA, CÔNICA PRESSÃO 2
22 X9278 90124-443-740 PARAFUSO, SEX., 8 x 40 2
23 W0941 93500-06008-0G PARAFUSO, PHILLIPS, 6 x 8 1
24 X9669 94071-08000-0S PORCA, CASTELO, 8 mm 2
25 G2184 94101-08000 ARRUELA, LISA, 8 mm 2
26 M1718 94201-20180 CUPILHA, 2.0 x 18 2
CAPA COMP., DISCO FREIO TRAS. 0,1
• PASTILHA COMP.
CÁLIPER COMP., FREIO TRAS. 0,4
SUPORTE, CÁLIPER FREIO TRAS
• PISTÃO
CONJ. CÁLIPER, FREIO TRAS. 0,5
48
C-13
Cáliper do freio traseiro
(CB450 E)

REF. QUANT.
Nº C E
2 U4628 41200-MC9-670 COROA COMP. (36D) 1
3 S4732 41241-MC9-770 COXIM, RODA TRAS. 5
. 4 J8791 42301-413-000 EIXO, RODA TRAS. 1
5 S4740 42311-443-870 ESPAÇADOR LAT., RODA TRAS. 1
6 U4636 42610-443-870 CONJ. FLANGE, COROA 1
7 S4767 42620-286-000 ESPAÇADOR A, ROLAMENTO EIXO TRAS. 1
8 S4775 42625-MA6-000 ESPAÇADOR B, ROLAMENTO EIXO TRAS. 1
9 S4783 42650-443-872 RODA TRAS. COMP. 1
10 X7151 42704-MB0-000 PESO, BALANCEADOR (10G) N
S4791 42705-MB0-000 PESO, BALANCEADOR (20G) N
S4805 42706-MB0-000 PESO, BALANCEADOR (30G) N
11 N0881 42711-443-901 PNEU TRAS. (4.10.S-18) 1
12 N0890 42712-443-901 CÂMARA, AR (18) 1
13 S2772 90119-443-900 PARAFUSO, AJUSTE CORRENTE i
14 N7711 90307-283-000 PORCA, SEX., 7 mm 1
15 S3302 90308-357-000 PORCA, FLANGE, 10 mm 5
16 U0150 91252-MC4-003 RETENTOR ÓLEO, 28 x 47.2 x 7 1
17 U5055 91302-MA6-003 ANEL VEDAÇÃO, 61 x 2 1
18 U8178 92716-10045-0E PRISIONEIRO, 10 x 45 5
19 S2659 94520-47000 ANEL, ELÁSTICO INTERNO, 47 1
20 U2455 96120-62040-10 ROLAMENTO, RADIAL ESFERAS, 6204 1

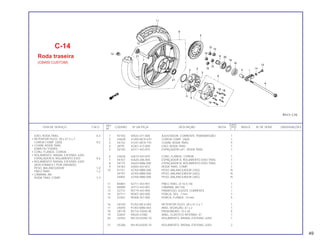

C-14
Roda traseira
(CB450 CUSTOM)
EIXO, RODA TRAS. 0,4
• RETENTOR ÓLEO, 28 x 47.2 x 7
COROA COMP. (36D) 0,5
• COXIM, RODA TRAS.
(UMA OU TODAS)
• CONJ. FLANGE, COROA
ESPAÇADOR A, ROLAMENTO EIXO 0,6
PNEU TRAS. 1,2
• CÂMARA, AR
RODA TRAS. COMP. 1,3
49

REF. QUANT.
Nº C E
2 U4628 41200-MC9-670 COROA COMP., (36D) 1
3 S4732 41241-MC9-770 COXIM RODA TRAS. 5
4 38791 42301-413-000 EIXO, RODA TRAS. 1
5 S4740 42311-443-870 ESPAÇADOR LAT. RODA TRAS. 1
6 X7135 42313-443-740 ESPAÇADOR LAT. RODA TRAS. 1
7 U4636 42610-443-870 CONJ. FLANGE, COROA 1
8 S4767 42620-286-000 ESPAÇADOR A, ROLAMENTO EIXO TRAS. 1
9 S4775 42625-MA6-000 ESPAÇADOR B, ROLAMENTO EIXO TRAS. 1
10 X7143 42650-443-740 RODA TRAS. COMP. 1
11 X7151 42704-MB0-000 PESO, BALANCEADOR (10g) N
S4791 42705-MB0-000 PESO, BALANCEADOR (20g) N
S4805 42706-MB0-000 PESO, BALANCEADOR (30g) N
12 N0881 42711-443-901 PNEU TRAS. (14.10S-18) 1
13 N0890 42712-443-901 CÂMARA, AR (18) 1
14 X7194 43120-443-740 DISCO COMP., FREIO TRAS. 1
15 S2772 90119-443-900 PARAFUSO, AJUSTE CORRENTE 2
16 M1092 90305-369-000 PORCA, CASTELO, 16 mm 1
17 N7711 90307-283-000 PORCA, SEX., 7 mm 2
18 S3302 90308-357-000 PORCA, FLANGE, 10 mm 5
19 S4295 90309-428-731 PORCA, FLANGE, 8 mm 5
20 U0150 91252-MC4-003 RETENTOR ÓLEO, 28 x 47.2 x 7 1
21 X9464 91253-443-761 RETENTOR PÓ, 30 x 47 x 8 1
22 U5055 91302-MA6-003 ANEL VEDAÇÃO, 61 x 2 1
23 X9545 92713-08040-0B PRISIONEIRO, 8 x 40 5
24 U8178 92716-10045-0E PRISIONEIRO, 10 x 45 5
25 M1726 94201-40300 CUPILHA, 4.0 x 30 1
C-14.1
Roda traseira
(CB450 E)
EIXO, RODA TRAS. 0,4
• RETENTOR ÓLEO, 28 x 47.2 x 7
COROA COMP. (36D) 0,5
• COXIM, RODA TRAS
(UMA OU TODAS)
• CONJ. FLANGE, COROA
• DISCO COMP., FREIO TRAS
ESPAÇADOR A, ROLAMENTO EIXO 0,6
TRAS.
CÂMARA, AR 1,1
PNEU TRAS. 1,2
RODA TRAS. COMP. 1,3
50

REF. QUANT.
Nº C E
26 S2659 94520-47000 ANEL, ELÁSTICO INTERNO, 47 1
28 X9731 96150-63030-10 ROLAMENTO, RADIAL ESFERAS, 6303 2
C-14.1
Roda traseira
(CB450 E)
51

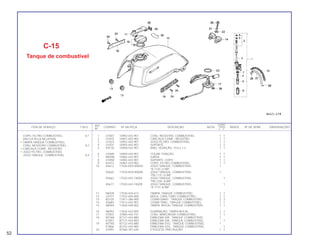

REF. QUANT.
Nº C E
1 U1807 16950-443-901 CONJ. REGISTRO, COMBUSTÍVEL 1 1
2 U1815 16951-443-902 CARCAÇA COMP., REGISTRO 1 1
3 U1823 16952-443-901 JOGO FILTRO, COMBUSTÍVEL 1 1
4 U1831 16954-443-901 SUPORTE 1 1
5 K9130 16958-443-901 ANEL VEDAÇÃO, 10.6 x 1.3 1 1
6 U1840 16959-443-901 COLAR, FIXAÇÃO 1 1
7 W0496 16963-443-901 JUNTA 1 1
8 U1858 16965-443-901 SUPORTE, COPO 1 1
9 K4473 16967-443-902 COPO, FILTRO COMBUSTÍVEL 1 1
10 X5612 17520-KK9-900ZA JOGO TANQUE, COMBUSTÍVEL 1
*R-114C-U-BR*
X5620 17520-KK9-900ZB JOGO TANQUE, COMBUSTÍVEL 1
*PB-117C-U-BR*
X5663 17520-443-740ZA JOGO TANQUE, COMBUSTÍVEL 1
*PB-120C-A-BR*
X5671 17520-443-740ZB JOGO TANQUE, COMBUSTÍVEL 1
*R-117C-A-BR*
11 N6928 17530-443-612 TAMPA, TANQUE COMBUSTÍVEL 1 1
12 U1971 17532-404-000 MOLA, CAPA TUBO COMBUSTÍVEL 1 1
13 B7235 17611-286-000 COXIM DIANT., TANQUE COMBUSTÍVEL 2 2
14 X5680 17613-443-901 COXIM TRAS., TANQUE COMBUSTÍVEL 1 1
15 N6944 17620-449-003 TAMPA, BOCAL TANQUE COMBUSTÍVEL 1 1
16 N6952 17632-433-000 GUARNIÇÃO, TAMPA BOCAL 1 1
17 X7054 37800-443-741 CONJ. MARCADOR COMBUSTÍVEL 1 1
18 M7384 87121-443-880 EMBLEMA DIR., TANQUE COMBUSTÍVEL 1
K1857 87121-443-900 EMBLEMA DIR., TANQUE COMBUSTÍVEL 1
19 M7392 87122-443-880 EMBLEMA ESQ., TANQUE COMBUSTÍVEL 1
K7866 87722-443-900 EMBLEMA ESQ., TANQUE COMBUSTÍVEL 1
20 X7093 87560-397-630 ETIQUETA, PRECAUÇÃO 1 1
C-15
Tanque de combustível
COPO, FILTRO COMBUSTÍVEL 0,1
• TAMPA TANQUE COMBUSTÍVEL
CONJ. REGISTRO COMBUSTÍVEL 0,2
• CARCAÇA COMP., REGISTRO
• JOGO FILTRO, COMBUSTÍVEL
JOGO TANQUE, COMBUSTÍVEL 0,4
52

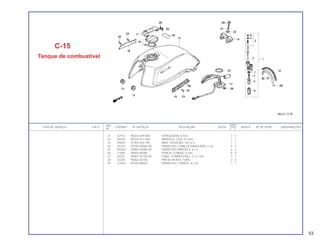

REF. QUANT.
Nº C E
21 X2753 90324-449-000 ESPAÇADOR, 8 mm 1 1
22 B2454 90534-011-000 ARRUELA, LISA, 8.3 mm 1 1
23 X9502 91305-443-740 ANEL VEDAÇÃO, 39.5 x 5 1 1
24 U5241 93700-04006-0G PARAFUSO, CABEÇA-ABAULADA, 4 x 6 4 4
25 M1602 93892-04006-00 PARAFUSO-ARRUELA, 4 x 6 2 2
26 L1500 94050-06080 PORCA, FLANGE, 6 mm 4 4
27 X2222 95001-55100-40 TUBO, COMBUSTÍVEL, 5.3 x 100 1 1
28 X2230 95002-02100 PRESILHA B10, TUBO 2 2
29 G1943 95700-08025 PARAFUSO, FLANGE, 8 x 25 1 1
C-15
Tanque de combustível
53

REF. QUANT.
Nº C E
1 X6619 33741-KK9-900 REFLETOR TRAS. DIR. 1
2 X6635 33742-KK9-900 REFLETOR TRAS. ESQ. 1
3 X8255 77200-KK9-900 CONJ. ASSENTO 1
4 N7584 77202-413-000 PLACA DIR., TRAVA ASSENTO 1
5 N7592 77203-413-000 PLACA ESQ., TRAVA ASSENTO 1
6 J6691 77204-128-000 COXIM A, ASSENTO 2
7 L1798 77205-286-000 COXIM B, ASSENTO 2
8 N7606 77206-443-610 SUPORTE, DIANT. ASSENTO 1
9 X8298 77210-KK9-900ZA RABETA, ASSENTO *R-114C-U-BR* 1
X8301 77210-KK9-900ZB RABETA, ASSENTO *R-117C-U-BR* 1
10 N9226 77211-413-000 ANEL, TRAVA ASSENTO 1’
11 U4458 77212-443-610 BRAÇO, TRAVA ASSENTO 1
12 L6501 77213-413-000 ARRUELA, TRAVA ASSENTO 1
13 W0984 77217-KK9-900 COXIM, RABETA 2
14 N7614 77221-413-000 ALAVANCA DIR., TRAVA ASSENTO 1
15 N7622 77222-413-000 ALAVANCA ESQ., TRAVA ASSENTO 1
16 N7630 77225-413-000 MOLA DIR., TRAVA ASSENTO 1
17 N7649 77226-413-000 MOLA ESQ., TRAVA ASSENTO 1
18 X9855 77341-KK9-900 FRISO DIR. COMP. 1
19 X9863 77342-KK9-900 FRISO ESQ. COMP. 1
20 X9871 77343-KK9-900 FRISO SUPERIOR COMP. 1
21 X9880 77344-KK9-900 SUPORTE DIR., FRISO 1
22 X9898 77345-KK9-900 SUPORTE ESQ., FRISO 1
23 M7643 80112-443-850 BUCHA 4
24 X8794 87110-KK9-900 EMBLEMA, RABETA 1
C-16
Assento • Rabeta
(CB450 CUSTOM)
CONJ. ASSENTO 0,1
• ALAVANCA DIR., TRAVA ASSENTO
ALAVANCA ESQ., TRAVA ASSENTO
RABETA, ASSENTO 0,2
• FRISO COMP.
• FRISO SUPERIOR COMP.
54

REF. QUANT.
Nº C E
26 W1077 90117-395-670 PARAFUSO, ALLEN, 8 x 25 4
27 M1033 90130-413-000 PARAFUSO, TRAVA ASSENTO 2
28 M1106 90315-504-000 TRAVA, 3 mm 2
29 L1500 94050-06080 PORCA, FLANGE, 6 mm 7
31 G1943 95700-08025-00 PARAFUSO, FLANGE, 8 x 25 2
C-16
Assento • Rabeta
(CB450 CUSTOM)
55

REF. QUANT.
Nº C E
1 X8271 77200-443-740 CONJ. ASSENTO 1
2 N7584 77202-413-000 PLACA DIR., TRAVA ASSENTO 1
3 N7592 77203-413-000 PLACA ESQ., TRAVA ASSENTO 1
4 J6691 77204-128-000 COXIM A, ASSENTO 2
5 X8280 77205-443-740 COXIM B, ASSENTO 2
6 N7606 77206-443-610 SUPORTE DIANT., ASSENTO 1
7 N9226 77211-413-000 ANEL, TRAVA ASSENTO 1
8 U4458 77212-443-610 BRAÇO, TRAVA ASSENTO 1
9 L6501 77213-413-000 ARRUELA, TRAVA ASSENTO 1
10 X8344 77215-443-740 SUPORTE, RABETA 2
11 X4047 77216-443-740 BUCHA, 6.5 x 9.5 2
12 W0445 77220-443-740ZA CONJ. RABETA, ASSENTO 1
*PB-120C-A-BR*
W0453 77220-443-740ZB CONJ. RABETA, ASSENTO 1
*R-117C-A-BR*
13 N7614 77221-413-000 ALAVANCA DIR., TRAVA ASSENTO 1
14 N7622 77222-413-000 ALAVANCA ESQ., TRAVA ASSENTO 1
15 N7630 77225-413-000 MOLA DIR., TRAVA ASSENTO 1
16 N7649 77226-413-000 MOLA ESQ., TRAVA ASSENTO 1
17 X8484 77250-443-740 ALÇA TRAS. 1
18 M1033 90130-413-000 PARAFUSO, TRAVA ASSENTO 2
20 L1500 94050-06080 PORCA, FLANGE, 6 mm 7
22 N8394 95700-06016-08 PARAFUSO, FLANGE, 6 x 16 2
C-16.1
Assento • Rabeta
(CB450 E)
CONJ. ASSENTO 0,1
• CONJ. RABETA, ASSENTO
• ALAVANCA DIR., TRAVA ASSENTO
• ALAVANCA ESQ., TRAVA ASSENTO
56

REF. QUANT.
Nº C E
1 G2427 17247-303-000 BORRACHA A, FIXAÇÃO TAMPA LAT. 1 1
2 M2420 31500-413-601 BATERIA, 12V12 1 1
3 M2366 32401-443-900 CABO, PARTIDA BATERIA 1 1
4 X0718 32410-443-900 CABO, MOTOR PARTIDA 1 1
5 33812 32411-253-000 CAPA, TERMINAL MOTOR PARTIDA 1 1
6 X0734 32411-443-900 CAPA, TERMINAL BATERIA 1 1
7 X0742 32412-443-900 CAPA A, MAGNÉTICO PARTIDA 1 1
8 X0750 32416-460-000 CAPA B, MAGNÉTICO PARTIDA 1 1
9 S3728 32601-413-000 CONJ. CABO,TERRA 1 1
10 K9785 35850-425-017 CONJ. INTERRUPTOR, MAGNÉTICO 1 1
PARTIDA
11 K9793 35856-425-000 COXIM, MAGNÉTICO PARTIDA 1 1
12 X4039 50325-443-740 SUPORTE COMP., BATERIA 1 1
13 S3892 50326-413-781 COXIM, BATERIA 1 1
14 G2419 83551-300-000 BORRACHA, FIXAÇÃO TAMPA LAT. 2 2
15 X8611 83610-KK9-900ZA JOGO TAMPA LAT. DIR. *R-114C-U-BR* 1
X8620 83610-KK9-900ZB JOGO TAMPA LAT. DIR. *PB-117C-U-BR* 1
X8638 83610-443-740ZA JOGO TAMPA LAT. DIR. *PB-120C-A-BR* 1
X8646 83610-443-740ZB JOGO TAMPA LAT. DIR. *R-117C-A-BR* 1
16 N7657 83710-443-610 SUPORTE, TAMPA LAT. DIR. 1 1
17 X8867 87126-KK9-902 EMBLEMA TAMPA LAT. DIR. 1
18 M1106 90315-504-000 TRAVA, 3 mm 2
19 K2497 93500-04006-1H PARAFUSO, PHILLIPS, 4 x 6 1 1
20 X1951 93500-04010-1H PARAFUSO, PHILLIPS, 4 x 10 1 1
21 X2079 94002-06080-0S PORCA, SEX., 6 mm 2 2
22 L4754 94050-06000 PORCA, FLANGE, 6 mm 1 1
23 X2087 94101-04800 ARRUELA, LISA, 4 mm 2 2
24 A1215 94111-04800 ARRUELA, PRESSÃO, 4 mm 2 2
25 N9315 94111-06800 ARRUELA, PRESSÃO, 6 mm 2 2

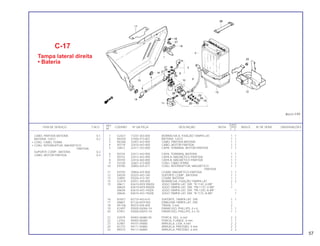

C-17
Tampa lateral direita
• Bateria
CABO, PARTIDA BATERIA 0,1
BATERIA, 12V12 0,2
• CONJ. CABO, TERRA
• CONJ. INTERRUPTOR, MAGNÉTICO
PARTIDA
SUPORTE COMP., BATERIA 0,3
CABO, MOTOR PARTIDA 0,4
57

REF. QUANT.
Nº C E
26 X9685 95012-17001 PRESILHA F, BATERIA 1 1
28 X2400 98200-5300 FUSIVEL F (30A) 2 2
C-17
Tampa lateral direita
• Bateria
58

REF. QUANT.
Nº C E
1 62427 17247-303-000 BORRACHA A, FIXAÇÃO TAMPA LAT. 1 1
2 K9424 31600-413-008 CONJ. REGULADOR, VOLTAGEM 1 1
3 06815 31700-124-003 CONJ. RETIFICADOR, SILÍCIO (STANLEY) 1 1
J4257 31700-124-008 CONJ. RETIFICADOR, SILÍCIO 1 1
(SHINDENGEN)
4 K9858 38200-413-003 CONJ. CAIXA, FUSÍVEIS 1 1
5 K1156 38215-443-900 ETIQUETA, CAIXA FUSÍVEIS 1 1
6 G9901 38306-292-000 SUPORTE, RELÉ SINALIZADOR 1 1
7 X7119 38350-443-741 CONJ. RELÉ, SINALIZADOR 1 1
8 X7127 38351-443-741 RELÉ COMP., SINALIZADOR 1 1
9 N7410 50330-413-010 SUPORTE, COMPONENTES ELÉTRICOS 1 1
10 M0908 80105-061-000 BUCHA, BORRACHA A 2 2
11 G9669 80108-061-010 BUCHA, FIXAÇÃO 2 2
12 G2419 83551-300-000 BORRACHA, FIXAÇÃO TAMPA LAT. 2 2
13 X8689 83710-KK9-9007A JOGO TAMPA LAT. ESQ. *R-114C-U-BR* 1
X8697 83710-KK9-900ZB JOGO TAMPA LAT. ESQ. *PB-117C-U-BR* 1
X8700 83710-443-740ZA JOGO TAMPA LAT. ESQ. *PB-120C-A-BR* 1
X8719 83710-443-740ZB JOGO TAMPA LAT. ESQ. *R-117C-A-BR* 1
14 N7665 83711-443-610 SUPORTE, TAMPA LAT. ESQ. 1 1
15 X8883 87127-KK9-902 EMBLEMA, TAMPA LAT. ESQ. 1
16 M7106 90315-504-000 TRAVA, 3 mm 2
17 X9553 93494-06020-00 PARAFUSO-ARRUELA, 6 x 20 2 2
20 X2389 98200-20700 FUSÍVEL B (7A) 3 3
21 X2397 98200-21500 FUSÍVEL B (15A) 2 2
C-18
Tampa lateral esquerda
• Retificador
CONJ. RETIFICADOR SILÍCIO 0,1
• CONJ. RELÉ, SINALIZADOR
• JOGO TAMPA LAT. ESQ.
CONJ. CAIXA FUSÍVEIS 0,2
CONJ. REGULADOR, VOLTAGEM 0,3
• SUPORTE, COMPONENTES ELÉTRICOS
59

REF. QUANT.
Nº C E
1 H9672 15172-292-010 TRAVA, TUBO RESPIRO 2 2
2 U1874 17211-413-000 ELEMENTO, FILTRO AR 1 1
3 X5469 17214-443-740 CARCAÇA COMP., FILTRO AR 1 1
4 U1899 17217-413-000 TAMPA, CARCAÇA FILTRO AR 1 1
5 U1904 17218-413-000 PLACA A, FIXAÇÃO ELEMENTO 1 1
6 K9165 17219-413-000 GUARNIÇÃO, TAMPA FILTRO AR 1 1
7 U1912 17220-413-000 PLACA B, ELEMENTO 1 1
8 U1920 17222-413-000 CONDUTO, FILTRO AR 1 1
9 L5416 17256-358-000 PRESILHA B, TUBO CONEXÃO FILTRO AR 2 2
10 U1939 17261-413-690 CÂMARA, RESPIRO 1 1
11 U7947 17265-413-690 FILTRO, CÂMARA, RESPIRO 1 1
12 U1955 17266-413-690 SEPARADOR, CÂMARA 2 2
13 K9173 17268-413-690 GUARNIÇÃO, CÂMARA RESPIRO 1 1
14 K9181 17366-413-000 TUBO, DRENO 2 2
15 U1963 17367-413-690 FILTRO, TUBO DRENO 1 1
16 K9335 18534-634-670 PRESILHA, RESPIRO, 16 mm 1 1
17 K9823 37243-371-008 BUCHA, FIXAÇÃO 2 2
18 K1946 87506-443-900 ETIQUETA, PRECAUÇÃO BATERIA 1 1
19 K1954 87507-443-900 ETIQUETA, PRECAUÇÃO FILTRO AR 1 1
20 X9294 90131-447-000 PARAFUSO-ARRUELA, 5 x 25 3 3
21 U4466 90304-538-000 ARRUELA, LISA, 6.5 mm 1 1
22 H9648 90581-701-000 ARRUELA, LISA, 6 mm 1 1
23 L2115 93500-04025-0A PARAFUSO, PHILLIPS, 4 x 25 2 2
24 X2044 93901-32420 PARAFUSO, AUTO-ATARRAXANTE, 3 x 16 4 4
25 X2052 93901-35420 PARAFUSO, AUTO-ATARRAXANTE, 5 x 20 2 2
26 L3758 94001-06000-0S PORCA, SEX., 6 mm 1 1
27 X2095 94101-05800 ARRUELA, LISA, 5 mm 2 2

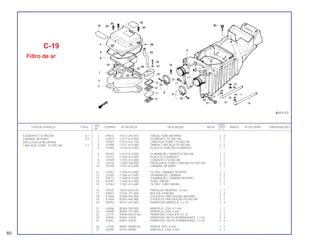

C-19
Filtro de ar
ELEMENTO, FILTRO AR 0,1
CÂMARA, RESPIRO 0,2
CARCAÇA COMP., FILTRO AR 1,1
60

REF. QUANT.
Nº C E

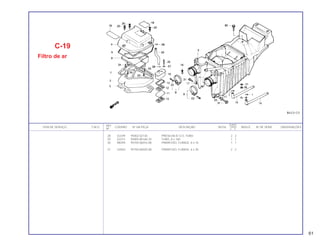

28 X2249 95002-02130 PRESILHA B 12.5, TUBO 2 2
29 X2273 95005-80160-20 TUBO, 8 x 160 1 1
30 N8394 95700-06016-08 PARAFUSO, FLANGE, 6 x 16 1 1
C-19
Filtro de ar
61

REF. QUANT.
Nº C E
1 K9254 18212-634-000 JUNTA, TUBO ESCAPAMENTO 2 2
2 N5514 18231-413-000 JUNÇÃO, TUBO ESCAPAMENTO 2 2
3 K9262 18292-147-000 GUARNIÇÃO PROTETOR SILENCIOSO 8 8
4 S9734 18310-413-013 CÂMARA, EQUALIZADORA COMP. 1 1
5 N6995 18315-413-010 PROTETOR DIR., SILENCIOSO 1 1
6 N7002 18318-443-610 SUPORTE DIR., SILENCIOSO 1 1
7 S3655 18320-443-003 TUBO DIR., ESCAPAMENTO 1 1
8 X5760 18330-443-740 SILENCIOSO DIR. COMP. 1 1
9 J8120 18373-413-000 BRAÇADEIRA DIANT., SILENCIOSO DIR. 1 1
10 S3671 18374-413-000 BRAÇADEIRA DIANT., SILENCIOSO ESQ. 1 1
11 S3680 18375-413-000 BRAÇADEIRA TRAS., SILENCIOSO DIR. 1 1
12 S3698 18376-413-000 BRAÇADEIRA TRAS., SILENCIOSO ESQ. 1 1
13 K9300 18391-413-000 GUARNIÇÃO DIANT., SILENCIOSO 2 2
14 K9319 18392-413-000 GUARNIÇÃO TRAS., SILENCIOSO 2 2
15 N7010 18415-413-000 PROTETOR ESQ., SILENCIOSO 1 1
16 N9048 18418-443-610 SUPORTE ESQ., SILENCIOSO 1 1
17 S3701 18420-443-003 TUBO ESQ., ESCAPAMENTO 1 1
18 X5779 18430-443-740 SILENCIOSO ESQ. COMP. 1 1
20 M7660 90136-443-840 PARA FUSO-ARRUELA, 5 x 12 4 4
21 L4754 94050-06000 PORCA, FLANGE, 6 mm 4 4
22 K8967 94050-08080 PORCA, FLANGE, 8 mm 4 4
23 04482 95011-64000 BATENTE, CAVALETE 1 1
25 04598 95700-08028-08 PARAFUSO, FLANGE, 8 x 28 1 1
C-20
Escapamento
JUNTA, TUBO ESCAPAMENTO 0,1
• TUBO DIR., ESCAPAMENTO
• SILENCIOSO DIR., COMP.
• TUBO ESQ., ESCAPAMENTO
• SILENCIOSO ESQ., COMP.
CÂMARA, EQUALIZADORA COMP. 0,4
62

REF. QUANT.
Nº C E
1 X0416 24700-443-610 PEDAL COMP., CÂMBIO 1 1
2 X0424 24710-443-610 BRAÇO COMP., CÂMBIO 1 1
3 N7037 24724-422-000 CAPA, PROTEÇÃO 2 2
4 S3710 24731-443-610 EIXO, PEDAL CÂMBIO 1 1
5 J9828 24781-419-000 BORRACHA, PEDAL CÂMBIO 1 1
6 S3280 35350-149-003 CONJ. INTERRUPTOR, FREIO TRAS. 1 1
7 U5136 35357-413-000 MOLA, INTERRUPTOR FREIO 1 1
8 N7371 43451-393-000 VARETA COMP., FREIO TRAS. 1
9 N7398 46500-443-611 PEDAL, FREIO TRAS. 1
10 X7550 46500-443-741 PEDAL, FREIO TRAS. 1
11 S3876 46501-413-000 BUCHA, ARTICULAÇÃO PEDAL FREIO 1
12 M0274 46514-443-610 MOLA, RETORNO PEDAL FREIO 1
X7585 46514-443-740 MOLA, RETORNO PEDAL FREIO 1
13 N7673 90065-377-000 PARAFUSO, ARTICULAÇÃO 1 1
14 N7703 90201-700-000 PORCA, SEX., 6 mm 1 1
15 W0992 90439-443-740 ARRUELA, LISA, 16 mm 1
16 M1122 90474-703-000 ARRUELA, 12 mm 1 1
17 M1483 92025-06025-0H PARAFUSO, SEX., 6 x 25 1
18 L3758 94001-06000-0S PORCA, SEX., 6 mm 1
19 S1105 94002-06020-0S PORCA, SEX., 6 mm 1 1
20 M1700 94201-16120 CUPILHA, 1.6 x 12 1
21 G4152 94201-30250 CUPILHA, 3.0 x 25 1
22 M1734 94511-12000 ANEL, ELÁSTICO EXTERNO, 12 1 1
23 S4333 95014-73300 MOLA C, VARETA FREIO 1
24 U4504 95015-32001 ARTICULAÇÃO B, VARETA FREIO 1
25 U4512 95015-42000 PORCA B, AJUSTE VARETA FREIO 1
26 P6767 95015-52000 PINO B, ARTICULAÇÃO VARETA FREIO 1
C-21
Pedal do freio • Pedal
do câmbio
PEDAL COMP., CÂMBIO 0,1
• BRAÇO COMP., CAMBIO
CONJ. INTERRUPTOR, FREIO TRAS. 0,2
VARETA COMP., FREIO TRAS. 0,3
• PEDAL, FREIO TRAS.
63

REF. QUANT.
Nº C E
. 1 S3787 37243-323-000 BUCHA, FIXAÇÃO 2 2
2 X7658 50600-443-720 SUPORTE COMP., PEDAL APOIO DIR. 1
X7666 50600-443-740 SUPORTE COMP., PEDAL APOIO DIR. 1
3 P6546 50603-033-000 PINO, ARTICULAÇÃO PEDAL APOIO 2 2
4 53906 50672-443-610 PEDAL APOIO DIR. 1 1
5 53914 50614-413-000 ARRUELA, PEDAL APOIO 2 2
6 X7674 50615-443-740 BRAÇO DIR. COMP., PEDAL APOIO 1 1
7 S3930 50616-443-610 ESPAÇADOR DIR., PEDAL APOIO DIANT. 1 1
8 S3949 50619-443-610 PROTETOR, BORRACHA PEDAL APOIO 2 2
9 X7682 50630-443-740 CONJ. PEDAL, APOIO DIR. 1 1
10 X7690 50640-443-740 CONJ. PEDAL, APOIO ESQ. 1 1
11 S3957 50641-443-610 BRAÇO ESQ. COMP., PEDAL APOIO 1 1
12 S3965 50643-413-000 PEDAL, APOIO ESQ. 1 1
13 X7704 50661-443-740 BORRACHA, PEDAL APOIO 2 2
14 X7712 50700-443-740 SUPORTE COMP., PEDAL APOIO ESQ. 1 1
15 05843 50710-377-000 BORRACHA, PEDAL APOIO TRAS. 2 2
16 N7452 50711-415-010 SUPORTE, PEDAL APOIO TRAS. 2 2
17 U5160 50712-413-000 ARRUELA, PEDAL APOIO TRAS. 2 2
18 P4799 50715-473-000 PEDAL, APOIO TRAS. 2 2
19 M1009 90117-443-610 PARAFUSO, ALLEN, 8 x 45 2 1
21 M1491 92200-10045-0A PARAFUSO, SEX., 10 x 45 1 1
22 P6708 94050-10000 PORCA, FLANGE, 10 mm 2 2
23 10235 94101-06000 ARRUELA, LISA, 6 mm 2 2
24 G2184 94101-08000 ARRUELA, LISA, 8 mm 2 2
25 G2192 94101-10000 ARRUELA, LISA, 10 mm 1 1
C-22
Pedal de apoio
CONJ. PEDAL, APOIO DIR. 0,1
• CONJ. PEDAL APOIO ESQ.
• PEDAL, APOIO TRAS.
SUPORTE COMP., PEDAL APOIO ESQ. 0,2
SUPORTE COMP., PEDAL APOIO DIR. 0,3
64

REF. QUANT.
Nº C E
26 G2222 94111-10000 ARRUELA, PRESSÃO, 10 mm 1 1
27 G4136 94201-16150 CUPILHA, 1.6 x 15 4 4
28 M1866 95015-82000 PINO B, PEDAL APOIO 2 2

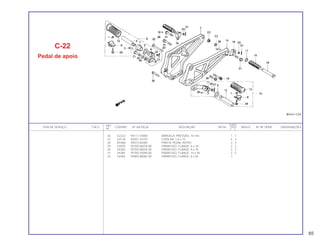

C-22
Pedal de apoio
65

REF. QUANT.
Nº C E
1 S3884 46512-443-610 PLACA, SUPORTE FREIO TRAS. 1 1
2 X7640 50500-443-740 CAVALETE, CENTRAL COMP. 1 1
3 N7428 50523-413-000 SUPORTE, MOLA CAVALETE CENTRAL 1 1
4 N7436 50526-413-000 EIXO, ARTICULAÇÃO CAVALETE CENTRAL 1 1
5 M7694 50530-443-850 CAVALETE, LAT. COMP. 1 1
6 A8570 90108-223-000 PARAFUSO, ARTICULAÇÃO CAVALETE 1 1
LAT.
7 S2640 94031-10000 PORCA, SEX., 10 mm 1 1
8 L1500 94050-06080 PORCA, FLANGE, 6 mm 1 1
9 S4317 95014-71702 MOLA G, CAVALETE CENTRAL 1 1
10 S4325 95014-72402 MOLA D, CAVALETE LAT. 1 1

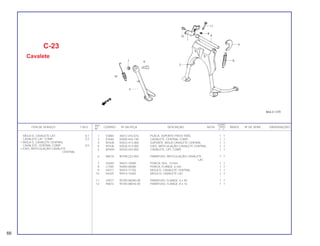

C-23
Cavalete
MOLA D, CAVALETE LAT. 0,1
CAVALETE LAT. COMP. 0,2
• MOLA G, CAVALETE CENTRAL
CAVALETE, CENTRAL COMP. 0,5
• EIXO, ARTICULAÇÃO CAVALETE
CENTRAL
66

REF. QUANT.
Nº C E
1 N7347 40510-413-701 CAPA, CORRENTE TRANSMISSÃO 1 1
2 K9882 40514-333-000 TAMPÃO, CAPA CORRENTE 1 1
3 J8716 40530-413-004 CORRENTE, TRANSMISSÃO 1 1
(RK50KS-100L) (TAKASAGO)
N1004 40530-413-951 CORRENTE, TRANSMISSÃO 1 1
(500DS-100L) (DAIDO)
4 J8732 40531-413-004 EMENDA, CORRENTE TRANSMISSÃO 1 1
(RK50KS) (TAKASAGO)
N1012 40531-413-951 EMENDA, CORRENTE TRANSMISSÃO 1 1
5 S3795 40548-268-000 BUCHA, INFERIOR AMORTECEDOR TRAS. 2 2
6 J8902 43431-413-000 BRAÇO ANCORAGEM, ESPELHO FREIO 1
TRAS.
7 S4023 50750-413-000 PLACA, GUIA ÓLEO 1 1
8 M0592 52108-356-006 BUCHA, GARFO TRAS. 4 4
9 K1474 52110-443-900ZA CONJ. GARFO TRAS. *NH-1* 1
X7879 52110-443-740ZA CONJ. GARFO TRAS. *NH-1* 1
10 N7517 52141-356-000 COLAR, GARFO TRAS. 2 2
11 F0607 52144-356-003 CAPA, RETENTORA PÓ GARFO TRAS. 4 4
12 N9242 87505-443-900 ETIQUETA, PRECAUÇÃO PNEUS 1 1
13 K2217 90121-447-000 PARAFUSO, ARTICULAÇÃO GARFO TRAS. 1 1
14 M1041 90133-286-000 PARAFUSO, BRAÇO ANCORAGEM 1
15 M1114 90354-268-000 PORCA, AUTO-ATARRAXANTE, 14 mm 1 1
16 S2543 90501-447-000 ARRUELA, 15 mm 2 2
17 P6600 90513-323-000 ARRUELA, 6 x 9 1 1
18 U4474 90563-045-000 BUCHA, 6.4 x 5 1 1
19 G1773 94001-08000-0S PORCA, SEX., 8 mm 1
20 G2184 94101-08000 ARRUELA, LISA, 8 mm 1
C-24
Garfo traseiro • Capa da
corrente
CAPA, CORRENTE TRANSMISSÃO 0,1
• PLACA, GUIA ÓLEO
CORRENTE, TRANSMISSÃO 0,2
• BRAÇO ANCORAGEM, ESPELHO FREIO
TRAS.
BUCHA, INFERIOR AMORTECEDOR 0,5
TRAS.
COLAR, GARFO TRAS. 0,6
(UMA OU TODAS)
CONJ. GARFO TRAS. 0,9
BUCHA, GARFO TRAS. 1,1
(UMA OU TODAS)
67

REF. QUANT.
Nº C E

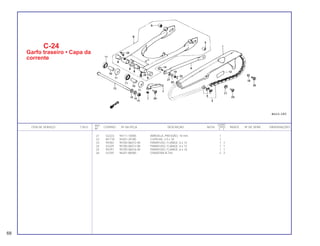

21 G2222 94111-10000 ARRUELA, PRESSÃO, 10 mm 1
22 M1718 94201-20180 CUPILHA, 2.0 x 18 1
26 S2705 96201-80000 GRAXEIRA B,T6S 2 2
C-24
Garfo traseiro • Capa da
corrente
68

REF. QUANT.
Nº C E
1 S4120 52400-443-903 CONJ. AMORTECEDOR TRAS. 2
X7887 52400-443-720 CONJ. AMORTECEDOR TRAS. 2
2 X7909 52401-443-900 MOLA, AMORTECEDOR TRAS. 2
X7895 52401-443-720 MOLA, AMORTECEDOR TRAS. 2
3 S4139 52403-443-901 SUPORTE, SUPERIOR COMP. 2 2
AMORTECEDOR TRAS.
4 S4171 52410-443-612 AMORTECEDOR TRAS. COMP. 2 2
5 S4147 52422-404-003 AJUSTADOR, MOLA 2 2
6 S4058 52450-413-000 BUCHA, FIXAÇÃO AMORTECEDOR TRAS. 2 2
7 S4155 52458-443-611 ASSENTO, SUPERIOR MOLA 2 2
8 U5179 52484-413-010 BUCHA, SUPERIOR AMORTECEDOR TRAS. 2 2
9 X7798 52495-410-000 ADESIVO, AMORTECEDOR TRAS. 2 2
10 S4163 52517-404-003 BATENTE, BORRACHA 2 2
11 G1781 94002-10000-0S PORCA, SEX., 10 mm 2 2
12 G2192 94101-10000 ARRUELA, LISA, 10 mm 2 2
C-25
Amortecedor traseiro
CONJ. AMORTECEDOR TRAS. 0,1
AMORTECEDOR TRAS. COMP. 0,3
69

REF. QUANT.
Nº C E

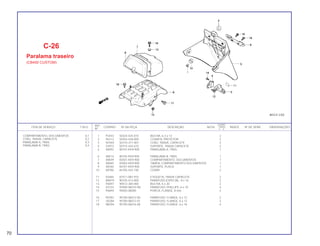

1 P2443 50324-425-010 BUCHA, 6.3 x 13 2
2 P6112 50354-428-000 COXIM B, PROTETOR 2
3 N7444 50710-371-007 CONJ. TRAVA, CAPACETE 2
4 S3973 50715-443-610 SUPORTE, TRAVA CAPACETE 2
5 X8492 80101-KK9-900 PARALAMA A, TRAS. 1
6 X8514 80105-KK9-900 PARALAMA B, TRAS. 1
7 X8549 83501-KK9-900 COMPARTIMENTO, DOCUMENTOS 1
8 X8565 83502-KK9-900 TAMPA, COMPARTIMENTO DOCUMENTOS 1
9 X8760 84701-KK9-900 SUPORTE, PLACA 1
10 X8786 84705-443-740 COXIM 2
11 03484 87511-087-910 ETIQUETA, TRAVA CAPACETE 2
12 M0975 90105-413-000 PARAFUSO,ESPECIAL, 8 x 16 2
13 P6597 90512-300-000 BUCHA, 6 x 20 2
15 P6694 94050-08000 PORCA, FLANGE, 8 mm 2
C-26
Paralama traseiro
(CB450 CUSTOM)
COMPARTIMENTO, DOCUMENTOS 0,1
CONJ. TRAVA, CAPACETE 0,2
PARALAMA A, TRAS. 0,3
PARALAMA B, TRAS. 0,4
70

REF. QUANT.
Nº C E
1 P2443 50324-425-010 BUCHA, 6.3 x 13 2
2 N7444 50710-371-007 CONJ. TRAVA, CAPACETE 2
3 53973 50715-443-610 SUPORTE, TRAVA CAPACETE 2
4 X8506 80101-443-740 PARALAMA A, TRAS. 1
5 X8522 80105-443-740 PARALAMA B, TRAS. 1
6 M7643 80112-443-850 BUCHA 2
7 X8557 83501-443-740 COMPARTIMENTO, DOCUMENTOS 1
8 X8573 83502-443-740 TAMPA, COMPARTIMENTO DOCUMENTOS 1
9 X8735 84101-443-740 ALÇA, PROTEÇÃO COMP. DIR. TRAS. 1
10 X0743 84102-443-740 ALÇA, PROTEÇÃO COMP. ESQ. TRAS. 1
11 X8778 84701-443-740 SUPORTE, PLACA 1
12 X8786 84705-443-740 COXIM 2
13 X8808 87110-443-740 EMBLEMA, PARALAMA A TRAS. 1
14 03484 87511-087-910 ETIQUETA, TRAVA CAPACETE 2
15 M0975 90105-413-000 PARAFUSO, ESPECIAL, 8 x 16 2
16 P6597 90512-300-000 BUCHA, 6 x 20 2
18 P6694 94050-08000 PORCA, FLANGE, 8 mm 2

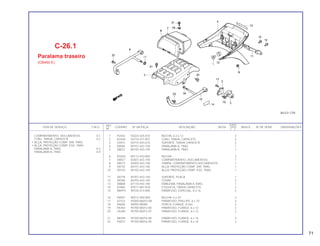

C-26.1
Paralama traseiro
(CB450 E)
COMPARTIMENTO, DOCUMENTOS 0,1
CONJ. TRAVA, CAPACETE 0,2
• ALÇA, PROTEÇÃO COMP. DIR. TRAS.
• ALÇA, PROTEÇAO COMP. ESQ. TRAS.
PARALAMA A, TRAS. 0,3
PARALAMA B, TRAS. 0,4
71

REF. QUANT.
Nº C E
1 S1202 33400-443-900 CONJ. SINALIZADOR DIANT. DIR. 1
2 S1245 33401-443-900 CARCAÇA, SINALIZADOR 4
3 N7142 33402-428-671 LENTE, SINALIZADOR 4
4 N5530 33403-443-003 REFLETOR, SINALIZADOR 4
5 N7150 33406-428-003 GUARNIÇÃO, SINALIZADOR 4
6 N7169 33407-428-003 GUARNIÇÃO, LENTE SINALIZADOR 4
7 N5549 33409-443-003 PLACA, TERRA DIANT. 2
8 N5557 33410-428-671 SOQUETE COMP., SINALIZADOR DIANT. 1
DIR.
9 S1253 33445-443-900 SUPORTE, SINALIZADOR DIANT. DIR. 1
10 S1261 33446-443-900 SUPORTE, SINALIZADOR DIANT. ESQ. 1
11 N5581 33449-443-003 BUCHA, FIXAÇÃO SINALIZADOR 4
12 S7210 33450-443-900 CONJ. SINALIZADOR DIANT. ESQ. 1
ESQ.
14 X6376 33600-KK9-901 CONJ. SINALIZADOR TRAS. DIR. 1
15 N5603 33610-443-003 SOQUETE COMP., SINALIZADOR TRAS. 1
DIR.
16 N7207 33620-443-003 FIO, TERRA DIR. 1
17 N7215 33621-443-003 FIO, TERRA ESQ. 1
18 X6422 33641-KK9-901 SUPORTE, SINALIZADOR TRAS. DIR. 1
19 X6449 33642-KK9-901 SUPORTE, SINALIZADOR TRAS. ESQ. 1
20 X6457 33647-KK9-900 COXIM, SINALIZADOR TRAS. DIR. 2
21 X6473 33648-KK9-901 COXIM, SINALIZADOR TRAS. ESQ. 1
22 X6490 33650-KK9-901 CONJ. SINALIZADOR TRAS. ESQ. 1
23 N5638 33660-443-003 SOQUETE COMP., SINALIZADOR TRAS. 1
ESQ.
24 S2012 34905-443-900 LÂMPADA (12V 21W) 4
25 62613 84706-286-000 BUCHA, FIXAÇÃO 2
C-27
Sinalizador
(CB450 CUSTOM)
CONJ. SINALIZADOR 0,2
(EXCLUI PEÇAS ABAIXO
RELACIONADAS)
LÂMPADA (12V 21W) 0,1
ÇÃO DA UNIDADE COMP. O T.M.O. SERÁ 0,2)
72

REF. QUANT.
Nº C E
26 X9251 90118-KK9-900 PARAFUSO, SINALIZADOR TRAS. 2
27 N7681 90118-443-003 PARAFUSO, FIXAÇÃO SINALIZADOR 4
28 X9359 90380-431-780 PARAFUSO, CABEÇA ABAULADA, 5 x 8 2
29 N7738 93901-24610 PARAFUSO, AUTO-ATARRAXANTE, 4 x 25 8

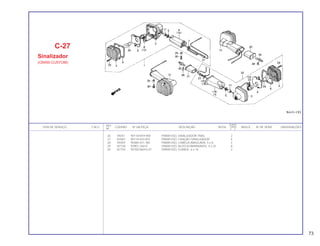

C-27
Sinalizador
(CB450 CUSTOM)
73

REF. QUANT.
Nº C E
1 X6317 33400-443-741 CONJ. SINALIZADOR DIANT. DIR. 1
2 S1245 33401-443-900 CARCAÇA, SINALIZADOR 4
3 N7142 33402-428-671 LENTE, SINALIZADOR 4
4 N5530 33403-443-003 REFLETOR, SINALIZADOR 4
5 N7150 33406-428-003 GUARNIÇÃO, SINALIZADOR 4
6 N7169 33407-428-003 GUARNIÇÃO, LENTE SINALIZADOR 4
DIR.
8 S1873 33425-428-003 CAPA, FIAÇÃO SINALIZADOR 2
9 X6325 33445-443-741 SUPORTE, SINALIZADOR DIANT. DIR. 1
10 X6333 33446-443-741 SUPORTE, SINALIZADOR DIANT. ESQ. 1
11 N5581 33449-443-003 BUCHA, FIXAÇÃO SINALIZADOR 2
12 X6341 33450-443-741 CONJ. SINALIZADOR DIANT. ESQ. 1
ESQ.
14 X6384 33600-443-741 CONJ. SINALIZADOR TRAS. DIR. 1
15 X6392 33610-443-741 SOQUETE COMP., SINALIZADOR TRAS. 1
DIR.
16 N7207 33620-443-003 FIO, TERRA DIR. 1
17 X6406 33620-443-740 FIO, TERRA DIR. 1
18 N7215 33621-443-003 FIO, TERRA ESQ. 1
19 X6414 39621-443-740 FIO, TERRA ESQ. 1
20 X6430 33641-443-740 ESPAÇADOR, SINALIZADOR TRAS. 2
21 X6465 33647-443-740 COXIM, SINALIZADOR TRAS. 2
22 X6481 33648-443-740 COXIM B, SINALIZADOR TRAS. 2
23 X6503 33650-443-741 CONJ. SINALIZADOR TRAS. ESQ. 1
24 X6511 33660-443-741 SOQUETE COMP., SINALIZADOR TRAS. 1
ESQ.
25 S2012 34905-443-900 LÂMPADA (12V 21W) 4
C-27.1
Sinalizador
(CB450 E)
CONJ. SINALIZADOR 0,2
(EXCLUI PEÇAS ABAIXO
RELACIONADAS)
LÂMPADA (12V 21W) 0,1
ÇÃO DA UNIDADE COMP. O T.M.O. SERÁ 0,2)
74

REF. QUANT.
Nº C E
26 N7681 90118-443-003 PARAFUSO, FIXAÇÃO SINALIZADOR 2
27 X9260 90118-443-741 PARAFUSO, FIXAÇÃO SINALIZADOR 2
28 X9367 90380-443-000 PARAFUSO, PHILLIPS, 6 x 8 2
29 W0410 90524-443-740 ARRUELA, LISA, 8 mm 2
30 N7738 93901-24610 PARAFUSO, AUTO-ATARRAXANTE, 4 x 25 8
31 P6694 94050-08000 PORCA, FLANGE, 8 mm 2
C-27.1
Sinalizador
(CB450 E)
75

REF. QUANT.
Nº C E
1 X6074 32101-443-740 SUB-FIAÇAO, LANTERNA TRAS. 1 1
2 X6546 33701-443-741 CONJ. LANTERNA TRAS. 1 1
3 X6550 33702-447-624 LENTE, LANTERNA TRAS. 1 1
4 X6562 33703-425-772 BASE COMP., LANTERNA TRAS. 1 1
5 X6570 33704-447-712 REFLETOR 1 1
6 X6589 33705-147-671 FIAÇÃO COMP., LANTERNA TRAS. 2 2
7 X6597 33708-425-771 GUARNIÇÃO, LENTE LANTERNA TRAS. 1 1
8 W1042 33710-443-740 SOQUETE COMP., LANTERNA TRAS. 2 2
9 S2020 34906-447-711 LÂMPADA (12V5/21W) 2 2
10 X3210 93500-04008-0A PARAFUSO, PHILLIPS, 4 x 8 2 2
11 X9561 93500-04055-1A PARAFUSO, PHILLIPS, 4 x 55 2 2
12 G7927 95700-06025-00 PARAFUSO, FLANGE, 6 x 25 2 2
C-28
Lanterna traseira
LÂMPADA (12V 5/21 W) 0,1
(UMA OU TODAS)
SUB-FIAÇÃO, LANTERNA TRAS. 0,2
• CONJ. LANTERNA TRAS.
• BASE COMP., LANTERNA TRAS.
• FIAÇÃO COMP., LANTERNA TRAS.
• SOQUETE COMP., LANTERNA TRAS.
76

REF. QUANT.
Nº C E
1 L6528 30400-443-015 UNIDADE C.D.I. (HITACHI) 1 1
. 2 K9408 30530-413-003 BOBINA, IGNIÇÃO COMP. (TOYO) 1 1
3 X0610 30700-413-830 CONJ. SUPRESSOR RUÍDOS 2 2
4 X6040 32100-KK9-900 FIAÇÃO PRINCIPAL 1
X6066 32100-443-740 FIAÇÃO PRINCIPAL 1
5 K9432 32171-413-000 PRESILHA, FIAÇÃO PRINCIPAL 2 2
6 K9440 32177-413-003 GRAMPO, FIXAÇÃO PRESILHA 1 1
7 K9459 32810-413-000 PRESILHA, CABO VELA 2 2
8 K9475 32812-413-000 PRESILHA A, FIAÇÃO PRINCIPAL 1 1
9 X7739 50726-443-740 GUIA, CABO 1 1
10 S4015 50732-413-000 PRESILHA, CABO ACELERADOR 1 1
11 G3180 95014-61100 PRESILHA A1, FIAÇÃO 1 1
12 N9331 95014-61200 PRESILHA A2, FIAÇÃO 1 1
13 04490 95014-61300 PRESILHA A3, FIAÇÃO 1 1

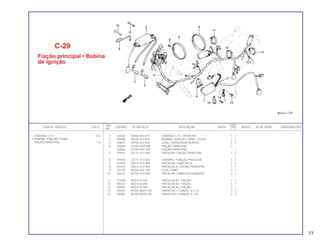

C-29
Fiação principal • Bobina
de ignição
UNIDADE C.D.I. 0,3
• BOBINA, IGNIÇÃO COMP.
FIAÇÃO PRINCIPAL 1,8
77

REF. QUANT.
Nº C E
1 X9782 15605-MA6-000 COXIM, RADIADOR ÓLEO 2 2
2 X9790 15610-KK9-900 CAPA, RADIADOR ÓLEO 1
X9804 15610-443-740 CAPA, RADIADOR ÓLEO 1
3 X9820 15611-KK9-900 CAPA DIR., RADIADOR ÓLEO 1
X9812 15611-443-740 CAPA DIR., RADIADOR ÓLEO 1
4 X9847 15672-KK9-900 CAPA ESQ., RADIADOR ÓLEO 1
X9839 15612-443-740 CAPA ESQ., RADIADOR ÓLEO 1
5 K9467 32811-473-000 PRESILHA B, FIAÇÃO PRINCIPAL 1 1
6 X7593 50100-KK9-900ZA CHASSI COMP. *NH-1* 1
X7615 50100-443-741ZA CHASSI COMP. *NH-1* 1
7 X7623 50351-443-740 SUPORTE, DIANT. MOTOR 1 1
8 X7631 50352-413-305 BUCHA, 8.5 x 10 (OPCIONAL) 2 2
9 J9151 50353-413-000 SUPORTE, SUPERIOR MOTOR 2 2
10 X7720 50724-443-740 PRESILHA, FIAÇÃO PRINCIPAL 1 1
11 S3981 50725-443-610 GUIA, CABO EMBREAGEM 1 1
12 S4007 50731-413-000 GUIA, SUPERIOR TUBO RESPIRO 7 1
13 X9146 90051-413-305 PARAFUSO, FLANGE, 8 x 85 (OPCIONAL) 1 1
14 G2150 92000-08025-0A PARAFUSO, SEX., 8 x 25 1 1
15 06483 93500-04006-0A PARAFUSO, PHILLIPS, 4 x 6 4
W0933 93500-04006-0G PARAFUSO, PHILLIPS, 4 x 6 4
16 N1063 93500-06016-0A PARAFUSO, PHILLIPS, 6 x 16 1 1
17 L3758 94001-06000-0S PORCA, SEX., 6 mm 1 1
18 P6694 94050-08000 PORCA, FLANGE, 8 mm 3 3
19 P6708 94050-10000 PORCA, FLANGE,10 mm 4 4
20 04820 94102-08000 ARRUELA, LISA, 8 mm 1 1
C-30
Chassi
CAPA, RADIADOR ÓLEO 0,1
SUPORTE, DIANT. MOTOR 0,2
• SUPORTE, SUPERIOR MOTOR
(UMA OU TODAS)
CHASSI COMP. *7,7
78

REF. QUANT.
Nº C E
C-30
Chassi
79

REF. QUANT.
Nº C E
1 X9081 89010-443-901 JOGO FERRAMENTAS 1
2 X9073 89010-443-740 JOGO FERRAMENTAS 1
3 X9090 89215-443-901 CHAVE ESPECIAL 1 1
4 58819 89220-443-900 CHAVE, BOCA, 10 x 12
1 1
5 X9103 89221-371-000 CHAVE, ALLEN, 6 mm 1
6 S8827 89221-443-900 CHAVE, BOCA, 14 x 17 1 1
7 S8835 89222-443-900 CHAVE, PHILLIPS, 2 1 1
8 S8843 89223-443-900 CHAVE, PHILLIPS, 3 1 1
9 S8851 89224-443-900 CHAVE, FENDA, 2 1 1
10 S8860 89225-443-900 CHAVE, VELA, 18 x 19 1 1
11 P7372 89226-443-900 CABO, CHAVE, 10 mm 1 1
12 P7380 89228-443-900 CABO, CHAVE, 120 mm 1 1
13 X9177 89229-443-900 CHAVE, SEXTAVADA, 22 1 1
14 A3510 99008-02000 BOLSA, FERRAMENTAS, 200 mm 1 1
C-31
Ferramentas
80

REF. QUANT.
Nº C E

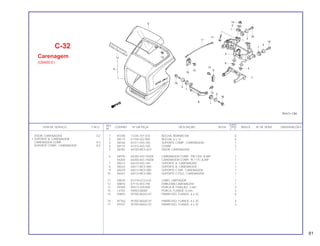

1 B7200 17245-107-010 BUCHA, BORRACHA 6
2 X8115 61104-422-000 BUCHA, 6 x 12 6
3 X8166 61311-443-740 SUPORTE COMP., CARENAGEM 1
4 X8174 61313-443-740 COXIM 2
5 X8182 64100-MC5-610 VISOR, CARENAGEM 1
6 X8190 64200-443-740ZA CARENAGEM COMP. *PB-120C-A-BR* 1
X8204 64200-443-740ZB CARENAGEM COMP. *R-117C-A-BR* 1
7 X8212 64510-443-740 SUPORTE A, CARENAGEM 1
8 X8220 64511-MC5-000 SUPORTE B, CARENAGEM 1
9 X8239 64512-MC5-000 SUPORTE C DIR., CARENAGEM 1
10 X8247 64513-MC5-000 SUPORTE C ESQ., CARENAGEM 1
11 X8530 81219-GC2-610 CABO, LIMITADOR 1
12 X8816 87116-443-740 EMBLEMA,CARENAGEM 1
13 X9340 90313-329-000 PORCA B, FIXAÇÃO, 3 mm 4
14 L4754 94050-06000 PORCA, FLANGE, 6 mm 2
C-32
Carenagem
(CB450 E)
VISOR, CARENAGEM 0,2
• SUPORTE B, CARENAGEM
CARENAGEM COMP. 0,3
SUPORTE COMP., CARENAGEM 0,5
81

REF. QUANT.
Nº C E
1 X5477 17508-KK9-900ZA FAIXA DIR., TANQUE COMBUSTÍVEL 1
*TIPO 1*
X5485 17508-KK9-900ZB FAIXA DIR., TANQUE COMBUSTÍVEL 1
*TIPO 2*
2 X5540 17509-KK9-900ZA FAIXA ESQ., TANQUE COMBUSTÍVEL 1
*TIPO 1*
X5558 17509-KK9-900ZB FAIXA ESQ., TANQUE COMBUSTÍVEL 1
*TIPO 2*
3 X8891 87128-KK9-900ZA FAIXA DIR., TAMPA LAT. *TIPO 1* 1
X8905 87128-KK9-900ZB FAIXA DIR., TAMPA LAT. *TIPO 2*
4 X8964 87129-KK9-900ZA FAIXA ESQ., TAMPA LAT. *TIPO 1* 1
X8972 87129-KK9-900ZB FAIXA ESQ., TAMPA LAT. *TIPO 2* 1
C-33
Faixas
(CB450 CUSTOM)
82
Posição
Tipo de
Cor Principal
A B
Faixa
TIPO 1 R-114C-U-BR Vermehla Vermelha
TIPO 2 PB-117C-U-BR Azul Azul
Tabela de cores das faixas do tanque e tampa
lateral (CB450 Custom)

REF. QUANT.
Nº C E
1 X5523 17508-443-740ZA FAIXA DIR. TANQUE COMBUSTÍVEL 1
*TIPO 2*
X5531 17508-443-740ZB FAIXA DIR. TANQUE COMBUSTÍVEL 1
*TIPO 1*
2 X5590 17509-443-740ZA FAIXA ESQ., TANQUE COMBUSTÍVEL 1
*TIPO 2*
X5604 17509-443-740ZB FAIXA ESQ., TANQUE COMBUSTÍVEL 1
*TIPO 1*
3 X8417 77228-443-740ZA FAIXA DIR., RABETA *TIPO 2*
X8425 77228-443-740ZB FAIXA DIR., RABETA *TIPO 1* 1
4 X8468 77229-443-740ZA FAIXA ESQ., RABETA *TIPO 2* 1
X8476 77229-443-740ZB FAIXA ESQ., RABETA *TIPO *
1
5 X8824 87118-443-740ZA FAIXA DIR., CARENAGEM *TIPO 2* 1
X8832 87118-443-740ZB FAIXA DIR., CARENAGEM *TIPO 1* 1
6 X8840 87119-443-740ZA FAIXA ESQ., CARENAGEM *TIPO 2*
X8859 87119-443-740ZB FAIXA ESQ, CARENAGEM *TIPO 1* 1
7 X8948 87128-443-740ZA FAIXA DIR., TAMPA LAT. *TIPO 2* 1
X8956 87128-443-740ZB FAIXA DIR., TAMPA LAT. *TIPO 1* 1
8 X9014 87129-443-740ZA FAIXA ESQ., TAMPA LAT. *TIPO 2* 1
X9022 87129-443-740ZB FAIXA ESQ., TAMPA LAT. *TIPO 1* 1
C-33.1
Faixas
(CB450 E)
83
Posição
Tipo de
Cor Principal
A B
Faixa
TIPO 1 R-117C-A-BR Azul Vermelha
TIPO 2 PB-120C-A-BR Vermelha Azul
Tabela de cores das faixas da tampa lateral (CB450 E)
Posição
Tipo de
Cor Principal
A
Faixa
TIPO 1 R-117C-A-BR Azul
TIPO 2 PB-120C-A-BR Vermelha
Tabela de cores das faixas da carenagem,
tanque e rabeta (CB450 E)

CB450 custom pecas ano 1985 catalogo completo

CB450 custom pecas ano 1985 catalogo completo

Mais conteúdo relacionado

Semelhante a CB450 custom pecas ano 1985 catalogo completo

Último

CB450 custom pecas ano 1985 catalogo completo
