CAPACITÂNCIA E CAPACITORES
Jeandson Correa Neves

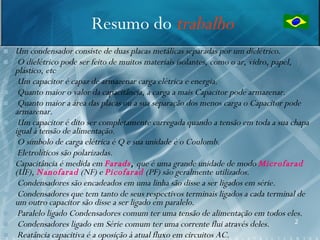

Resumo do trabalho
 Um condensador consiste de duas placas metálicas separadas por um dielétrico.
 O dielétrico pode ser feito de muitos materiais isolantes, como o ar, vidro, papel,
plástico, etc
 Um capacitor é capaz de armazenar carga elétrica e energia.
 Quanto maior o valor da capacitância, a carga a mais Capacitor pode armazenar.
 Quanto maior a área das placas ou a sua separação dos menos carga o Capacitor pode
armazenar.
 Um capacitor é dito ser completamente carregada quando a tensão em toda a sua chapa
igual à tensão de alimentação.
 O símbolo de carga elétrica é Q e sua unidade é o Coulomb.
 Eletrolíticos são polarizadas.
 Capacitância é medida em Farads, que é uma grande unidade de modo Microfarad
(UF), Nanofarad (NF) e Picofarad (PF) são geralmente utilizados.
 Condensadores são encadeados em uma linha são disse a ser ligados em série.
 Condensadores que tem tanto de seus respectivos terminais ligados a cada terminal de
um outro capacitor são disse a ser ligado em paralelo.
 Paralelo ligado Condensadores comum ter uma tensão de alimentação em todos eles.
 Condensadores ligado em Série comum ter uma corrente flui através deles. 2

 Reatância capacitiva é a oposição à atual fluxo em circuitos AC.

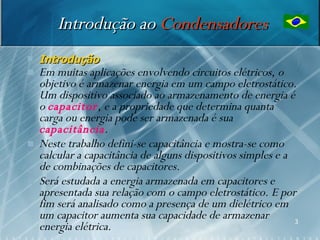

Introdução ao Condensadores
 Introdução
 Em muitas aplicações envolvendo circuitos elétricos, o
objetivo é armazenar energia em um campo eletrostático.
Um dispositivo associado ao armazenamento de energia é
o capacitor, e a propriedade que determina quanta
carga ou energia pode ser armazenada é sua
capacitância.
 Neste trabalho defini-se capacitância e mostra-se como
calcular a capacitância de alguns dispositivos simples e a
de combinações de capacitores.
 Será estudada a energia armazenada em capacitores e
apresentada sua relação com o campo eletrostático. E por
fim será analisado como a presença de um dielétrico em
um capacitor aumenta sua capacidade de armazenar 3
energia elétrica.

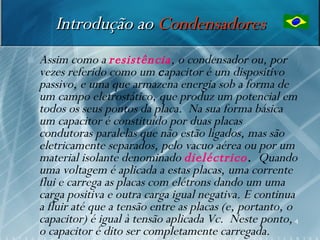

Introdução ao Condensadores
 Assim como a resistência, o condensador ou, por
vezes referido como um capacitor é um dispositivo
passivo, e uma que armazena energia sob a forma de
um campo eletrostático, que produz um potencial em
todos os seus pontos da placa. Na sua forma básica
um capacitor é constituído por duas placas
condutoras paralelas que não estão ligados, mas são
eletricamente separados, pelo vacuo aérea ou por um
material isolante denominado dieléctrico. Quando
uma voltagem é aplicada a estas placas, uma corrente
flui e carrega as placas com elétrons dando um uma
carga positiva e outra carga igual negativa. E continua
a fluir até que a tensão entre as placas (e, portanto, o
capacitor) é igual à tensão aplicada Vc. Neste ponto, 4
o capacitor é dito ser completamente carregada.

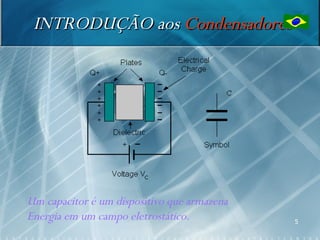

INTRODUÇÃO aos Condensadores

Um capacitor é um dispositivo que armazena
Energia em um campo eletrostático. 5

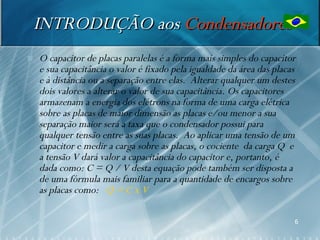

 O capacitor de placas paralelas é a forma mais simples do capacitor
e sua capacitância o valor é fixado pela igualdade da área das placas
e à distância ou a separação entre elas. Alterar qualquer um destes
dois valores a alterar o valor de sua capacitância. Os capacitores
armazenam a energia dos elétrons na forma de uma carga elétrica
sobre as placas de maior dimensão as placas e/ou menor a sua
separação maior será a taxa que o condensador possui para
qualquer tensão entre as suas placas. Ao aplicar uma tensão de um
capacitor e medir a carga sobre as placas, o cociente da carga Q e
a tensão V dará valor a capacitância do capacitor e, portanto, é
dada como: C = Q / V desta equação pode também ser disposta a
de uma fórmula mais familiar para a quantidade de encargos sobre
as placas como: Q = C x V

6

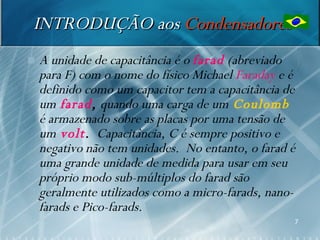

 A unidade de capacitância é o farad (abreviado
para F) com o nome do físico Michael Faraday e é
definido como um capacitor tem a capacitância de
um farad, quando uma carga de um Coulomb
é armazenado sobre as placas por uma tensão de
um volt. Capacitância, C é sempre positivo e
negativo não tem unidades. No entanto, o farad é
uma grande unidade de medida para usar em seu
próprio modo sub-múltiplos do farad são
geralmente utilizados como a micro-farads, nano-
farads e Pico-farads.
7

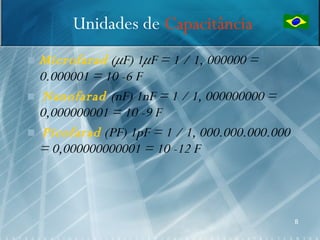

Unidades de Capacitância
 Microfarad (μF) 1μF = 1 / 1, 000000 =
0.000001 = 10 -6 F
 Nanofarad (nF) 1nF = 1 / 1, 000000000 =
0,000000001 = 10 -9 F
 Picofarad (PF) 1pF = 1 / 1, 000.000.000.000
= 0,000000000001 = 10 -12 F

8

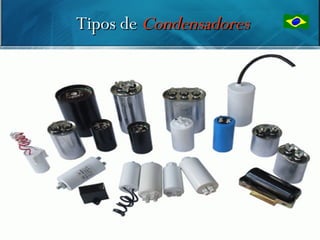

Tipos de Condensadores

9

Tipos de Condensadores
 Há uma grande variedade de diferentes tipos de
condensadores disponíveis no mercado local e cada
um tem o seu próprio conjunto de características e
aplicações, desde pequenas delicadas rechego
condensadores até grande potência metal pode digitar
capacitores utilizados em alta tensão, correção e
nivelamento circuitos. Como resistências, há
também variáveis tipos de capacitores que nos
permite variar a sua capacitância valor para uso em
rádio ou "freqüência tuning" tipo de circuitos. De
qualquer maneira, capacitores desempenham um
papel importante em circuitos eletrônicos então aqui
estão algumas das mais "comum" tipos de 10

Dielétricos*
 Dielétricos Capacitores são geralmente do tipo de
variável, como as utilizadas para a afinação transmissores,
receptores e transistor rádios. Eles têm um conjunto de
pratos e fixa um conjunto de placas que se deslocam com a
malha placas fixas ea posição do movimento no que diz
respeito às placas fixadas placas determina a capacitância
global. A capacitância é geralmente no máximo, quando
as placas são totalmente malha. Tipo tuning capacitores
de alta tensão têm relativamente grandes espaçamentos ou
ar lacunas entre as placas com repartição voltagens
alcançando muitos milhares de volts. 11

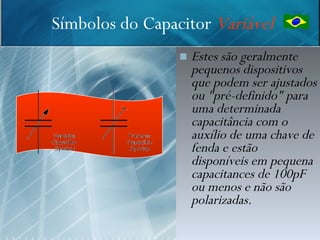

Símbolos do Capacitor Variável
 Estes são geralmente
pequenos dispositivos
que podem ser ajustados
ou "pré-definido" para
uma determinada
capacitância com o
auxílio de uma chave de
fenda e estão
disponíveis em pequena
capacitances de 100pF
ou menos e não são
polarizadas.
12

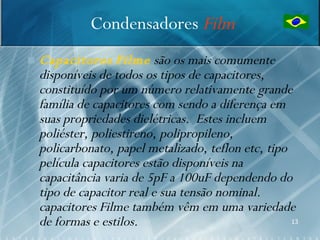

Condensadores Film
 Capacitores Filme são os mais comumente
disponíveis de todos os tipos de capacitores,
constituído por um número relativamente grande
família de capacitores com sendo a diferença em
suas propriedades dielétricas. Estes incluem
poliéster, poliestireno, polipropileno,
policarbonato, papel metalizado, teflon etc, tipo
película capacitores estão disponíveis na
capacitância varia de 5pF a 100uF dependendo do
tipo de capacitor real e sua tensão nominal.
capacitores Filme também vêm em uma variedade
de formas e estilos. 13

Chumbo tipo radial

14

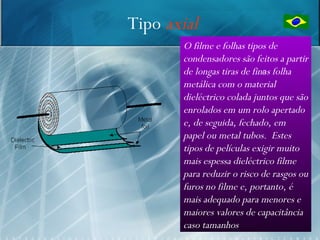

Tipo axial
O filme e folhas tipos de
condensadores são feitos a partir
de longas tiras de finas folha
metálica com o material
dieléctrico colada juntos que são
enrolados em um rolo apertado
e, de seguida, fechado, em
papel ou metal tubos. Estes
tipos de películas exigir muito
mais espessa dieléctrico filme
para reduzir o risco de rasgos ou
furos no filme e, portanto, é
mais adequado para menores e
maiores valores de capacitância
15
caso tamanhos

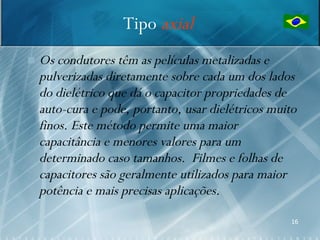

Tipo axial
 Os condutores têm as películas metalizadas e
pulverizadas diretamente sobre cada um dos lados
do dielétrico que dá o capacitor propriedades de
auto-cura e pode, portanto, usar dielétricos muito
finos. Este método permite uma maior
capacitância e menores valores para um
determinado caso tamanhos. Filmes e folhas de
capacitores são geralmente utilizados para maior
potência e mais precisas aplicações.
16

Condensadores Cerâmicos
 Condensadores de Disco cerâmico: são feitas por
revestimento dos dois lados de uma pequena cerâmica ou
porcelana com discos de prata e, em seguida, são
amontoados juntos para fazer um condensador. A
capacitância de um único disco de cerâmica de cerca de
3-6mm assumi valores muito baixos. Condensadores
cerâmicos possuem uma alta constante dielétrica e estão
disponíveis para que capacitâncias relativamente seja elevada,
podendo ser obtido em um pequeno tamanho físico. Eles
apresentam grandes não-lineares de capacitância contra
mudanças na temperatura e como são utilizados como um
resultado de-acoplamento ou de by-pass capacitores que são
também não-polarizada dispositivamente. Condensadores
cerâmicos têm valores que variam de poucas picofarads para
um ou dois microfarads. 17

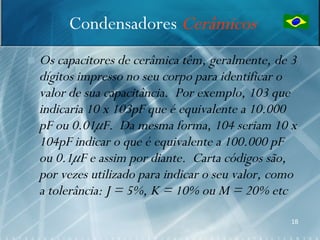

Condensadores Cerâmicos
 Os capacitores de cerâmica têm, geralmente, de 3
dígitos impresso no seu corpo para identificar o
valor de sua capacitância. Por exemplo, 103 que
indicaria 10 x 103pF que é equivalente a 10.000
pF ou 0.01μF. Da mesma forma, 104 seriam 10 x
104pF indicar o que é equivalente a 100.000 pF
ou 0.1μF e assim por diante. Carta códigos são,
por vezes utilizado para indicar o seu valor, como
a tolerância: J = 5%, K = 10% ou M = 20% etc
18

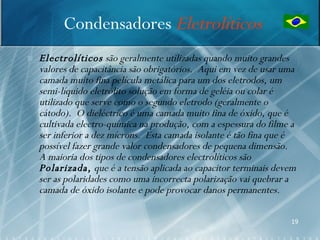

Condensadores Eletrolíticos
 Electrolíticos são geralmente utilizadas quando muito grandes
valores de capacitância são obrigatórios. Aqui em vez de usar uma
camada muito fina película metálica para um dos eletrodos, um
semi-líquido eletrólito solução em forma de geléia ou colar é
utilizado que serve como o segundo eletrodo (geralmente o
cátodo). O dieléctrico é uma camada muito fina de óxido, que é
cultivada electro-química na produção, com a espessura do filme a
ser inferior a dez mícrons. Esta camada isolante é tão fina que é
possível fazer grande valor condensadores de pequena dimensão.
A maioria dos tipos de condensadores electrolíticos são
Polarizada, que é a tensão aplicada ao capacitor terminais devem
ser as polaridades como uma incorrecta polarização vai quebrar a
camada de óxido isolante e pode provocar danos permanentes.

19

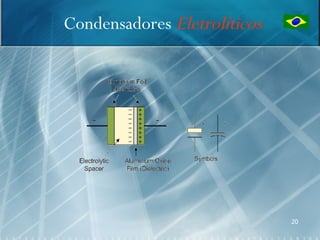

Condensadores Eletrolíticos

20

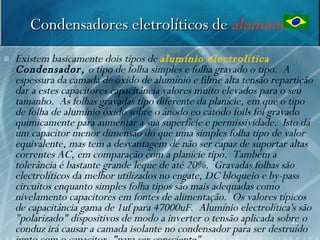

Condensadores eletrolíticos de alumínio
 Existem basicamente dois tipos de alumínio electrolítica
Condensador, o tipo de folha simples e folha gravado o tipo. A
espessura da camada de óxido de alumínio e filme alta tensão repartição
dar a estes capacitores capacitância valores muito elevados para o seu
tamanho. As folhas gravadas tipo diferente da planície, em que o tipo
de folha de alumínio óxido sobre o ânodo eo cátodo foils foi gravado
quimicamente para aumentar a sua superfície e permissividade. Isto dá
um capacitor menor dimensão do que uma simples folha tipo de valor
equivalente, mas tem a desvantagem de não ser capaz de suportar altas
correntes AC, em comparação com a planície tipo. Também a
tolerância é bastante grande leque de até 20%. Gravadas folhas são
electrolíticos da melhor utilizados no engate, DC bloqueio e by-pass
circuitos enquanto simples folha tipos são mais adequadas como
nivelamento capacitores em fontes de alimentação. Os valores típicos
de capacitância gama de 1uf para 47000uF. Alumínio electrolítica's são
"polarizado" dispositivos de modo a inverter o tensão aplicada sobre o
21
conduz irá causar a camada isolante no condensador para ser destruído

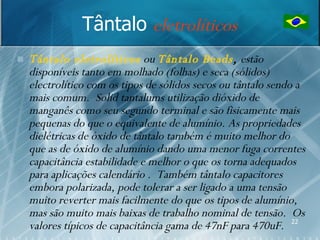

Tântalo eletrolíticos
 Tântalo eletrolíticos ou Tântalo Beads, estão
disponíveis tanto em molhado (folhas) e seca (sólidos)
electrolítico com os tipos de sólidos secos ou tântalo sendo a
mais comum. Solid tantalums utilização dióxido de
manganês como seu segundo terminal e são fisicamente mais
pequenas do que o equivalente de alumínio. As propriedades
dielétricas de óxido de tântalo também é muito melhor do
que as de óxido de alumínio dando uma menor fuga correntes
capacitância estabilidade e melhor o que os torna adequados
para aplicações calendário . Também tântalo capacitores
embora polarizada, pode tolerar a ser ligado a uma tensão
muito reverter mais facilmente do que os tipos de alumínio,
mas são muito mais baixas de trabalho nominal de tensão. Os
valores típicos de capacitância gama de 47nF para 470uF. 22

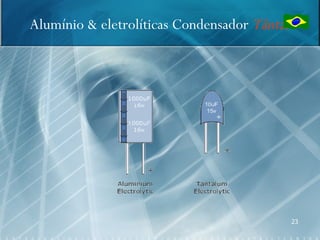

Alumínio & eletrolíticas Condensador Tântalo

23

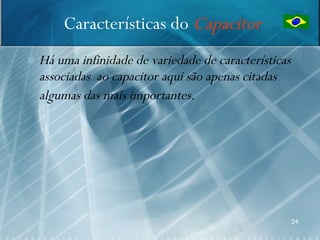

Características do Capacitor
 Há uma infinidade de variedade de características
associadas ao capacitor aqui são apenas citadas
algumas das mais importantes.

24

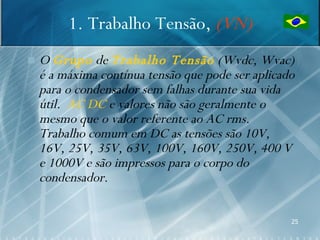

1. Trabalho Tensão, (VN)
 O Grupo de Trabalho Tensão (Wvdc, Wvac)
é a máxima contínua tensão que pode ser aplicado
para o condensador sem falhas durante sua vida
útil. AC DC e valores não são geralmente o
mesmo que o valor referente ao AC rms.
Trabalho comum em DC as tensões são 10V,
16V, 25V, 35V, 63V, 100V, 160V, 250V, 400 V
e 1000V e são impressos para o corpo do
condensador.

25

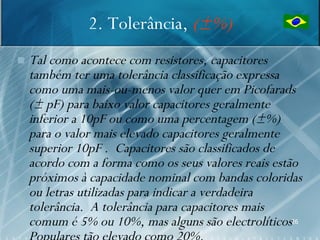

2. Tolerância, (±%)
 Tal como acontece com resistores, capacitores
também ter uma tolerância classificação expressa
como uma mais-ou-menos valor quer em Picofarads
(± pF) para baixo valor capacitores geralmente
inferior a 10pF ou como uma percentagem (±%)
para o valor mais elevado capacitores geralmente
superior 10pF . Capacitores são classificados de
acordo com a forma como os seus valores reais estão
próximos à capacidade nominal com bandas coloridas
ou letras utilizadas para indicar a verdadeira
tolerância. A tolerância para capacitores mais
comum é 5% ou 10%, mas alguns são electrolíticos26

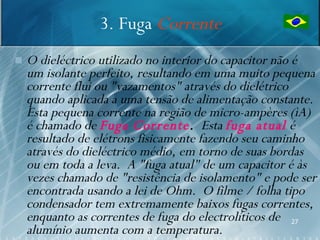

3. Fuga Corrente
 O dieléctrico utilizado no interior do capacitor não é
um isolante perfeito, resultando em uma muito pequena
corrente flui ou "vazamentos" através do dielétrico
quando aplicada a uma tensão de alimentação constante.
Esta pequena corrente na região de micro-ampères (ìA)
é chamado de Fuga Corrente. Esta fuga atual é
resultado de elétrons fisicamente fazendo seu caminho
através do dieléctrico médio, em torno de suas bordas
ou em toda a leva. A "fuga atual" de um capacitor é às
vezes chamado de "resistência de isolamento" e pode ser
encontrada usando a lei de Ohm. O filme / folha tipo
condensador tem extremamente baixos fugas correntes,
enquanto as correntes de fuga do electrolíticos de 27
alumínio aumenta com a temperatura.

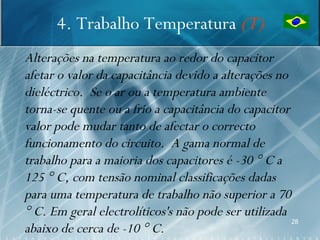

4. Trabalho Temperatura (T)
Alterações na temperatura ao redor do capacitor
afetar o valor da capacitância devido a alterações no
dieléctrico. Se o ar ou a temperatura ambiente
torna-se quente ou a frio a capacitância do capacitor
valor pode mudar tanto de afectar o correcto
funcionamento do circuito. A gama normal de
trabalho para a maioria dos capacitores é -30 ° C a
125 ° C, com tensão nominal classificações dadas
para uma temperatura de trabalho não superior a 70
° C. Em geral electrolíticos's não pode ser utilizada
28
abaixo de cerca de -10 ° C.

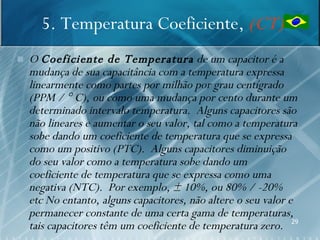

5. Temperatura Coeficiente, (CT)
 O Coeficiente de Temperatura de um capacitor é a
mudança de sua capacitância com a temperatura expressa
linearmente como partes por milhão por grau centígrado
(PPM / ° C), ou como uma mudança por cento durante um
determinado intervalo temperatura. Alguns capacitores são
não lineares e aumentar o seu valor, tal como a temperatura
sobe dando um coeficiente de temperatura que se expressa
como um positivo (PTC). Alguns capacitores diminuição
do seu valor como a temperatura sobe dando um
coeficiente de temperatura que se expressa como uma
negativa (NTC). Por exemplo, ± 10%, ou 80% / -20%
etc No entanto, alguns capacitores, não altere o seu valor e
permanecer constante de uma certa gama de temperaturas,
tais capacitores têm um coeficiente de temperatura zero. 29

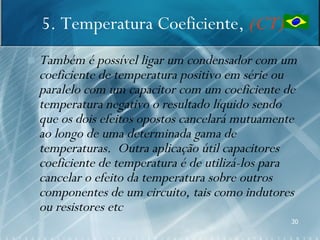

5. Temperatura Coeficiente, (CT)
 Também é possível ligar um condensador com um
coeficiente de temperatura positivo em série ou
paralelo com um capacitor com um coeficiente de
temperatura negativo o resultado líquido sendo
que os dois efeitos opostos cancelará mutuamente
ao longo de uma determinada gama de
temperaturas. Outra aplicação útil capacitores
coeficiente de temperatura é de utilizá-los para
cancelar o efeito da temperatura sobre outros
componentes de um circuito, tais como indutores
ou resistores etc
30

6. Polarização
 Polarização geralmente se refere ao tipo electrolítica
capacitores mas principalmente o alumínio electrolítica's, no que
diz respeito à sua ligação. A maioria está polarizada tipos, que
está ligada a tensão para o condensador terminais devem ter a
polaridade correcta, ou seja, ve + para + ve e ve-a-ve.
Polarização incorreta pode causar a camada de óxido no interior
do capacitor para quebrar resultando em grandes correntes
fluindo através do dispositivo. A maioria dos capacitores
eletrolíticos têm seu terminal-ve claramente marcado com uma
tarja preta ou preta setas para baixo o lado para evitar qualquer
ligação incorreta . Alguns electrolítico do metal pode ter as suas
ligado ao terminal negativo, mas têm os seus tipos de alta tensão
isolados com os eletrodos podem ser levadas para fora para
separar enxada ou parafuso terminais de segurança. Além disso,
quando se utiliza electrolíticos's na alimentação nivelamento
circuitos cuidados devem ser tomados para evitar que a soma do 31

valor pico DC e AC ondulação tensão de tornar-se uma tensão

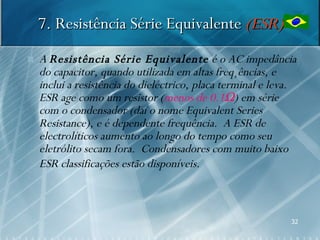

7. Resistência Série Equivalente (ESR)
 A Resistência Série Equivalente é o AC impedância
do capacitor, quando utilizada em altas freqüências, e
inclui a resistência do dieléctrico, placa terminal e leva.
ESR age como um resistor (menos de 0.1Ω) em série
com o condensador (daí o nome Equivalent Series
Resistance), e é dependente frequência. A ESR de
electrolíticos aumento ao longo do tempo como seu
eletrólito secam fora. Condensadores com muito baixo
ESR classificações estão disponíveis.

32

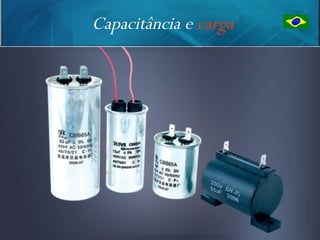

Capacitância e carga

33

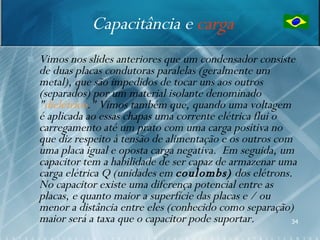

 Vimos nos slides anteriores que um condensador consiste
de duas placas condutoras paralelas (geralmente um
metal), que são impedidos de tocar uns aos outros
(separados) por um material isolante denominado
"dielétrico." Vimos também que, quando uma voltagem
é aplicada ao essas chapas uma corrente elétrica flui o
carregamento até um prato com uma carga positiva no
que diz respeito à tensão de alimentação e os outros com
uma placa igual e oposta carga negativa. Em seguida, um
capacitor tem a habilidade de ser capaz de armazenar uma
carga elétrica Q (unidades em coulombs) dos elétrons.
No capacitor existe uma diferença potencial entre as
placas, e quanto maior a superfície das placas e / ou
menor a distância entre eles (conhecido como separação)
maior será a taxa que o capacitor pode suportar. 34

 Nos Condensadores a capacidade para armazenar esta
carga elétrica (Q) entre as suas placas é proporcional à
tensão aplicada, V, para um capacitor de capacitância
conhecido em Farads, capacitância C é sempre positivo.
Quanto maior a tensão aplicada maior será a carga sobre
as placas. Da mesma forma, menor é a tensão aplicada
menor a taxa. Portanto, o atual carga Q sobre as placas
do condensador pode ser calculado como:

 Unidades: Q medida em coulombs, V, em volts e C em
Farads.
35

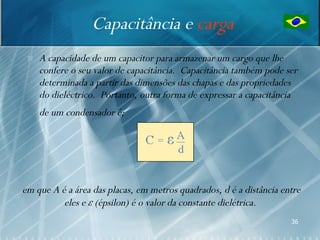

 A capacidade de um capacitor para armazenar um cargo que lhe
confere o seu valor de capacitância. Capacitância também pode ser
determinada a partir das dimensões das chapas e das propriedades
do dieléctrico. Portanto, outra forma de expressar a capacitância
de um condensador é;

em que A é a área das placas, em metros quadrados, d é a distância entre
eles e ε (épsilon) é o valor da constante dielétrica.
36

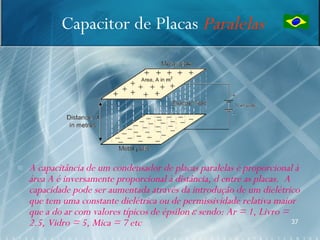

Capacitor de Placas Paralelas

 A capacitância de um condensador de placas paralelas é proporcional à
área A é inversamente proporcional à distância, d entre as placas. A
capacidade pode ser aumentada através da introdução de um dielétrico
que tem uma constante dielétrica ou de permissividade relativa maior
que a do ar com valores típicos de épsilon ε sendo: Ar = 1, Livro =
2.5, Vidro = 5, Mica = 7 etc 37

Carregar & descarga um Capacitor
 Suponhamos que o
condensador está totalmente
descarregada e do
interruptor ligado ao
capacitor acaba de ser
movido para uma posição.
A tensão em todo o 100uf
capacitor é igual a zero,
neste ponto e uma tarifação
atual i começa a fluir
cobrança até o condensador
até que a tensão entre as
placas é igual à tensão de
alimentação 12v. A
cobrança atual fluindo e pára
38
o capacitor é dito ser

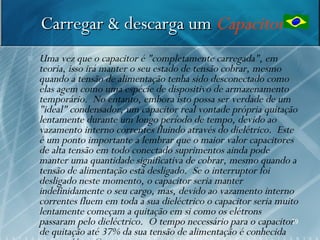

 Uma vez que o capacitor é "completamente carregada", em
teoria, isso irá manter o seu estado de tensão cobrar, mesmo
quando a tensão de alimentação tenha sido desconectado como
elas agem como uma espécie de dispositivo de armazenamento
temporário. No entanto, embora isto possa ser verdade de um
"ideal" condensador, um capacitor real vontade própria quitação
lentamente durante um longo período de tempo, devido ao
vazamento interno correntes fluindo através do dielétrico. Este
é um ponto importante a lembrar que o maior valor capacitores
de alta tensão em todo conectado suprimentos ainda pode
manter uma quantidade significativa de cobrar, mesmo quando a
tensão de alimentação está desligado. Se o interruptor foi
desligado neste momento, o capacitor seria manter
indefinidamente o seu cargo, mas, devido ao vazamento interno
correntes fluem em toda a sua dieléctrico o capacitor seria muito
lentamente começam a quitação em si como os elétrons
passaram pelo dieléctrico. O tempo necessário para o capacitor 39
de quitação até 37% da sua tensão de alimentação é conhecida

 Se o interruptor está agora a partir de uma posição para a
posição B, o capacitor completamente carregado
começaria a quitação através da lâmpada agora ligados
através dele, iluminando a luz até que o condensador foi
totalmente descarregada como o elemento da luz tem um
valor resistivo. O brilho da luz e a duração da iluminação
iria depender, em última instância, a capacitância valor
do capacitor e da resistência da lâmpada (t = CxR).
Quanto maior o valor do capacitor a mais brilhante e mais
longo será a iluminação da luz como poderia armazenar
mais carga.
40

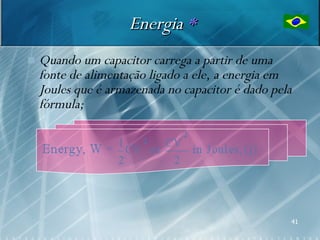

Energia *
 Quando um capacitor carrega a partir de uma
fonte de alimentação ligado a ele, a energia em
Joules que é armazenada no capacitor é dado pela
fórmula;

41

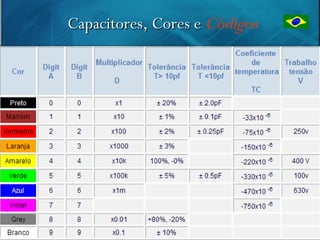

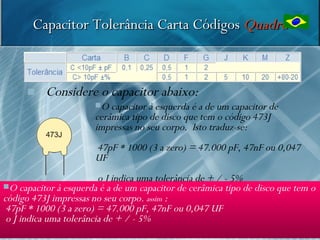

Capacitores, Cores e Códigos

42

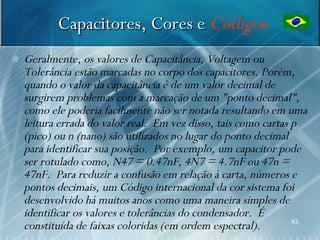

 Geralmente, os valores de Capacitância, Voltagem ou
Tolerância estão marcadas no corpo dos capacitores. Porém,
quando o valor da capacitância é de um valor decimal de
surgirem problemas com a marcação de um "ponto decimal",
como ele poderia facilmente não ser notada resultando em uma
leitura errada do valor real. Em vez disso, tais como cartas p
(pico) ou n (nano) são utilizados no lugar do ponto decimal
para identificar sua posição. Por exemplo, um capacitor pode
ser rotulado como, N47 = 0.47nF, 4N7 = 4.7nF ou 47n =
47nF. Para reduzir a confusão em relação à carta, números e
pontos decimais, um Código internacional da cor sistema foi
desenvolvido há muitos anos como uma maneira simples de
identificar os valores e tolerâncias do condensador. É
43
constituída de faixas coloridas (em ordem espectral).


44

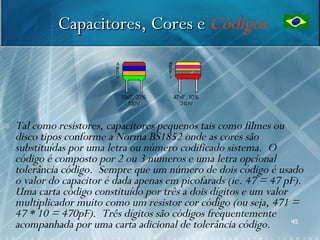

 Tal como resistores, capacitores pequenos tais como filmes ou
disco tipos conforme a Norma BS1852 onde as cores são
substituídas por uma letra ou número codificado sistema. O
código é composto por 2 ou 3 números e uma letra opcional
tolerância código. Sempre que um número de dois código é usado
o valor do capacitor é dada apenas em picofarads (ie. 47 = 47 pF).
Uma carta código constituído por três a dois dígitos e um valor
multiplicador muito como um resistor cor código (ou seja, 471 =
47 * 10 = 470pF). Três dígitos são códigos frequentemente
acompanhada por uma carta adicional de tolerância código. 45

Capacitor Tolerância Carta Códigos Quadro

 Considere o capacitor abaixo:
O capacitor à esquerda é a de um capacitor de
cerâmica tipo de disco que tem o código 473J
impressas no seu corpo. Isto traduz-se:
47pF * 1000 (3 a zero) = 47.000 pF, 47nF ou 0,047
UF
o J indica uma tolerância de + / - 5%
O capacitor à esquerda é a de um capacitor de cerâmica tipo de disco que tem o
código 473J impressas no seu corpo. assim :
47pF * 1000 (3 a zero) = 47.000 pF, 47nF ou 0,047 UF
o J indica uma tolerância de + / - 5% 46

Condensadores em paralelo
 Capacitores são disse a ser ligado "em paralelo", quando ambos os
terminais são, respectivamente, dos seus ligado a cada terminal do
capacitor ou outros capacitores. A tensão (CV) em todos os
condensadores ligados em paralelo é o mesmo. Então, tem um
paralelo capacitores Comum Alimentação de tensão entre
eles e:
 V = V C1 = C2 = C3 V V AB = 12V

47

Condensadores em paralelo
 No seguinte circuito condensador, C 1 e condensador, C 2 estão ligadas em
paralelo entre os pontos A e B.

 Quando capacitores são ligadas em paralelo a
capacitância total do circuito é igual à soma de todos
os contratos individuais capacitores adicionadas. Isto
é:
48

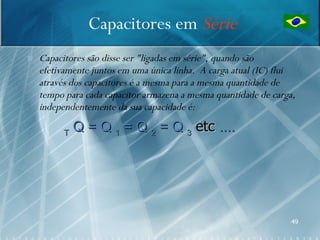

Capacitores em Série
 Capacitores são disse ser "ligadas em série", quando são
efetivamente juntos em uma única linha. A carga atual (IC) flui
através dos capacitores é a mesma para a mesma quantidade de
tempo para cada capacitor armazena a mesma quantidade de carga,
independentemente da sua capacidade é:

T
Q = Q 1 = Q 2 = Q 3 etc ....

49

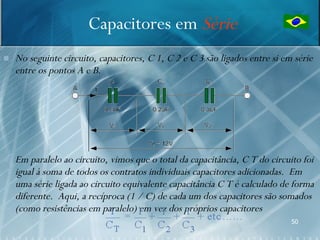

Capacitores em Série
 No seguinte circuito, capacitores, C 1, C 2 e C 3 são ligados entre si em série
entre os pontos A e B.

 Em paralelo ao circuito, vimos que o total da capacitância, C T do circuito foi
igual à soma de todos os contratos individuais capacitores adicionadas. Em
uma série ligada ao circuito equivalente capacitância C T é calculado de forma
diferente. Aqui, a recíproca (1 / C) de cada um dos capacitores são somados
(como resistências em paralelo) em vez dos próprios capacitores
50

Condensadores em circuitos AC
 Quando capacitores estão conectados em uma corrente DC tensão tornam-
se imputados ao valor da tensão aplicada, agindo como dispositivo de
armazenamento temporário e manter ou realizar este cargo
indefinidamente enquanto a tensão de alimentação está presente. Durante
este processo de cobrança, uma tarifação atual, vou para o capacitor de
fluxo opostos quaisquer alterações para a tensão, a uma taxa que é igual à
taxa de variação da carga elétrica sobre as placas. Esta cobrança atual pode
ser definida como: I = CDV / dt. Uma vez que o capacitor é
"completamente carregada" o capacitor bloqueia o fluxo de elétrons no seu
todo mais placas como elas se saturado. Contudo, se aplicarmos uma
corrente alternada ou AC abastecimento, o capacitor irá alternadamente
carga e descarga, a uma taxa determinada pela freqüência do fornecimento.
Então condensadores em AC circuitos estão constantemente cobrando e
descarga. Sabemos que o fluxo de elétrons através do capacitor é
diretamente proporcional à taxa de variação da tensão entre as placas.
Então, podemos ver que capacitores em circuitos AC gosta de passar
corrente quando a tensão em todo itsplates está constantemente a mudar 51
no que diz respeito ao tempo como em AC sinais, mas ele não gosta de

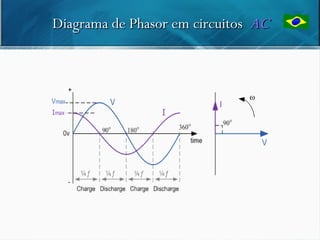

Diagrama de Phasor em circuitos AC

 AC Capacitor Circuito
 No circuito puramente capacitivo acima, o capacitor é conectado
diretamente em toda a tensão de alimentação AC. Como a tensão
aumenta e diminui, cargas e descargas o condensador com relação a esta
mudança. Sabemos que a cobrança atual é diretamente proporcional à
taxa de variação da tensão entre as placas com esta taxa de variação, na sua
maior que a tensão de alimentação a partir de cruzamentos ao longo do seu
ciclo positivo meia a sua meia ciclo negativo ou vice-versa em pontos, 0 º e
180 º, ao longo da onda senoidal. Por conseguinte, a menor variação de
tensão ocorre quando a onda senoidal AC atravessa a cargo no seu pico
máximo ou mínimo nível de tensão, (VM). Nessas posições no ciclo, o 52
valor máximo ou mínimo correntes são canalizados através do
condensador.


53

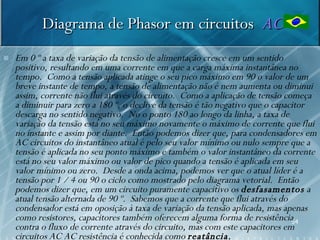

 Em 0 º a taxa de variação da tensão de alimentação cresce em um sentido
positivo, resultando em uma corrente em que a carga máxima instantânea no
tempo. Como a tensão aplicada atinge o seu pico máximo em 90 o valor de um
breve instante de tempo, a tensão de alimentação não é nem aumenta ou diminui
assim, corrente não flui através do circuito. Como a aplicação de tensão começa
a diminuir para zero a 180 º, o declive da tensão é tão negativo que o capacitor
descarga no sentido negativo. No o ponto 180 ao longo da linha, a taxa de
variação da tensão está no seu máximo novamente o máximo de corrente que flui
no instante e assim por diante. Então podemos dizer que, para condensadores em
AC circuitos do instantâneo atual é pelo seu valor mínimo ou nulo sempre que a
tensão é aplicada no seu ponto máximo e também o valor instantâneo da corrente
está no seu valor máximo ou valor de pico quando a tensão é aplicada em seu
valor mínimo ou zero. Desde a onda acima, podemos ver que o atual líder é a
tensão por 1 / 4 ou 90 o ciclo como mostrado pelo diagrama vetorial. Então
podemos dizer que, em um circuito puramente capacitivo os desfasamentos a
atual tensão alternada de 90 º. Sabemos que a corrente que flui através do
condensador está em oposição à taxa de variação da tensão aplicada, mas apenas
como resistores, capacitores também oferecem alguma forma de resistência54
contra o fluxo de corrente através do circuito, mas com este capacitores em
circuitos AC AC resistência é conhecida como reatância.

REFERENCIAS
 HALLIDAY, David; RESNICK, Robert and
WALKER, Jearl. Phiysics. 6. ed. New York,
John Wiley & sons, 2001.
 http://www.geocities.com/fisicattus/art_03.ht
m
 http://efisica.if.usp.br/eletricidade/basico/capa
citor/assoc_condensadores/
 http://www.electronicstutorials.ws/capacitor/cap_2.

55

Capacitância e Capacitores

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Capacitância e Capacitores

Último

Capacitância e Capacitores
