Cálculo y dimensionamiento de pozos sépticos

CÁLCULO DE POZO SÉPTICO O
TANQUE SÉPTICO
INSTITUTO UNIVERSITARIO POLITECNICO
“SANTIAGO MARIÑO”
PROGRAMA INGENIERIA CIVIL
MODALIDAD SAIA- EXT. PUNTO FIJO
ELECTIVA V: SANEAMIENTO AMBIENTAL
REALIZADO POR;
DAVALILLO O, ANA CECILIA
CI.- 11.765.245

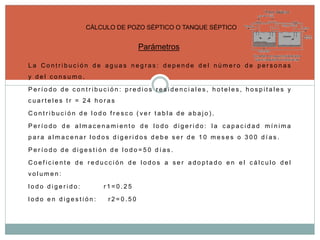

L a C o n t r i b u c i ó n d e a g u a s n e g r a s : d e p e n d e d e l n ú m e r o d e p e r s o n a s
y d e l c o n s u m o .
P e r í o d o d e c o n t r i b u c i ó n : p r e d i o s r e s i d e n c i a l e s , h o t e l e s , h o s p i t a l e s y
c u a r t e l e s t r = 2 4 h o r a s

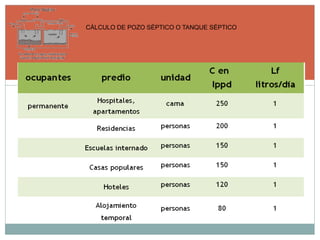

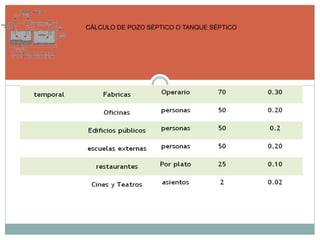

C o n t r i b u c i ó n d e l o d o f r e s c o ( v e r t a b l a d e a b a j o ) .
P e r í o d o d e a l m a c e n a m i e n t o d e l o d o d i g e r i d o : l a c a p a c i d a d m í n i m a
p a r a a l m a c e n a r l o d o s d i g e r i d o s d e b e s e r d e 1 0 m e s e s o 3 0 0 d í a s .
P e r í o d o d e d i g e s t i ó n d e l o d o = 5 0 d í a s .
C o e f i c i e n t e d e r e d u c c i ó n d e l o d o s a s e r a d o p t a d o e n e l c á l c u l o d e l
v o l u m e n :
l o d o d i g e r i d o : r 1 = 0 . 2 5
l o d o e n d i g e s t i ó n : r 2 = 0 . 5 0
CÁLCULO DE POZO SÉPTICO O TANQUE SÉPTICO
Parámetros

F o r m a : e s t a p u e d e s e r c i l í n d r i c a o r e c t a n g u l a r
d i m e n s i o n e s :
P a r a t a n q u e s c i l í n d r i c o s
E l d i á m e t r o m í n i m o e s d e d = 1 . 1 0 m
P r o f u n d i d a d ú t i l m í n i m a h = 1 . 1 0 m
e l d i á m e t r o n o d e b e s e r m a y o r q u e 2 h
P a r a t a n q u e s r e c t a n g u l a r e s
A n c h o i n t e r n o m í n i m o b = 0 . 7 0 m
P r o f u n d i d a d m í n i m a ú t i l h = 1 . 1 0 m y m á x i m a h = 1 . 7 0 m
R e l a c i ó n l a r g o y a n c h o 2 < l / b < 4
b m á x . = 3 . 4 0 m

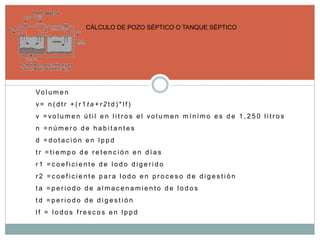

Vo l u m e n
v = n ( d t r + ( r 1 t a + r 2 t d ) * l f )
v = v o l u m e n ú t i l e n l i t r o s e l v o l u m e n m í n i m o e s d e 1 , 2 5 0 l i t r o s
n = n ú m e r o d e h a b i t a n t e s
d = d o t a c i ó n e n l p p d
t r = t i e m p o d e r e t e n c i ó n e n d í a s
r 1 = c o e f i c i e n t e d e l o d o d i g e r i d o
r 2 = c o e f i c i e n t e p a r a l o d o e n p r o c e s o d e d i g e s t i ó n
t a = p e r i o d o d e a l m a c e n a m i e n t o d e l o d o s
t d = p e r i o d o d e d i g e s t i ó n
l f = l o d o s f r e s c o s e n l p p d

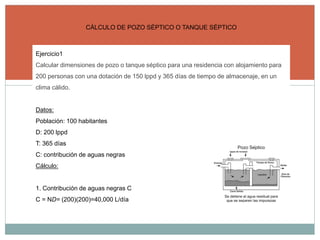

Ejercicio1
Calcular dimensiones de pozo o tanque séptico para una residencia con alojamiento para
200 personas con una dotación de 150 lppd y 365 días de tiempo de almacenaje, en un
clima cálido.
Datos:
Población: 100 habitantes
D: 200 lppd
T: 365 días
C: contribución de aguas negras
Cálculo:
1. Contribución de aguas negras C
C = ND= (200)(200)=40,000 L/día

CALCULO DE POZO SÉPTICO O TANQUE SÉPTICO

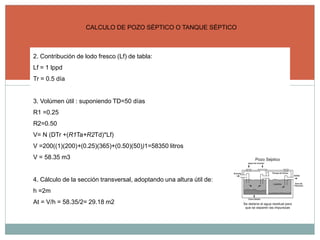

2. Contribución de lodo fresco (Lf) de tabla:
Lf = 1 lppd
Tr = 0.5 día
3. Volúmen útil : suponiendo TD=50 días
R1 =0.25
R2=0.50
V= N (DTr +(R1Ta+R2Td)*Lf)
V =200((1)(200)+(0.25)(365)+(0.50)(50))1=58350 litros
V = 58.35 m3
4. Cálculo de la sección transversal, adoptando una altura útil de:
h =2m
At = V/h = 58.35/2= 29.18 m2

5. Calculo del ancho del tanque L/b=3.0
L=3b
A=b*L
A=3b^2
b=(A/3)^0.5
b=(29.18/3)^0.5=3.12m
6. Cálculo del largo del tanque
L = 3b = 3*3.12
L=9.36m
7. Dimensiones del pozo séptico para 200 personas:
L=9.36m
b=3.12m

CALCULO DE POZO SÉPTICO O TANQUE SÉPTICO

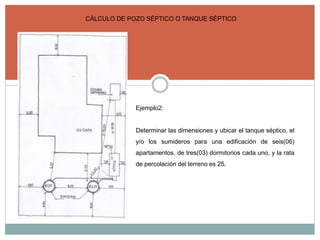

Ejemplo2:
Determinar las dimensiones y ubicar el tanque séptico, el
y/o los sumideros para una edificación de seis(06)
apartamentos, de tres(03) dormitorios cada uno, y la rata
de percolación del terreno es 25.

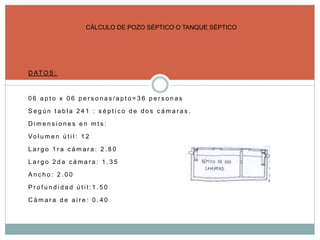

D AT O S :
0 6 a p t o x 0 6 p e r s o n a s / a p t o = 3 6 p e r s o n a s

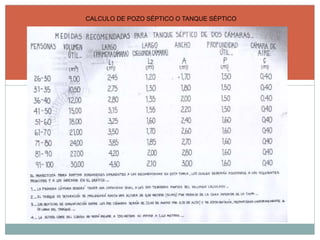

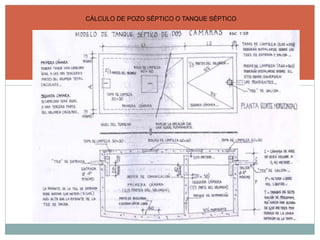

S e g ú n t a b l a 2 4 1 : s é p t i c o d e d o s c á m a r a s .
D i m e n s i o n e s e n m t s :
Vo l u m e n ú t i l : 1 2
L a r g o 1 r a c á m a r a : 2 . 8 0
L a r g o 2 d a c á m a r a : 1 . 3 5
A n c h o : 2 . 0 0
P r o f u n d i d a d ú t i l : 1 . 5 0
C á m a r a d e a i r e : 0 . 4 0

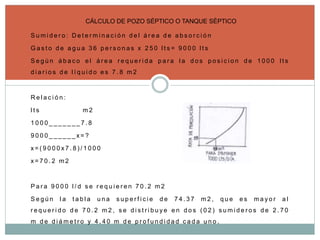

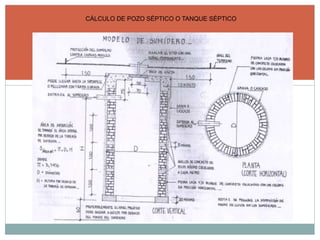

S u m i d e r o : D e t e r m i n a c i ó n d e l á r e a d e a b s o r c i ó n
G a s t o d e a g u a 3 6 p e r s o n a s x 2 5 0 l t s = 9 0 0 0 l t s
S e g ú n á b a c o e l á r e a r e q u e r i d a p a r a l a d o s p o s i c i o n d e 1 0 0 0 l t s
d i a r i o s d e l í q u i d o e s 7 . 8 m 2
R e l a c i ó n :
l t s m 2
1 0 0 0 _ _ _ _ _ _ _ 7 . 8
9 0 0 0 _ _ _ _ _ _ x = ?
x = ( 9 0 0 0 x 7 . 8 ) / 1 0 0 0
x = 7 0 . 2 m 2
P a r a 9 0 0 0 l / d s e r e q u i e r e n 7 0 . 2 m 2

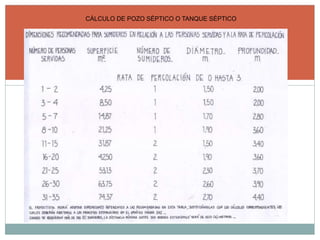

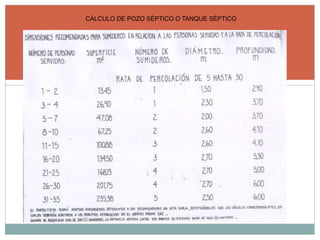

S e g ú n l a t a b l a u n a s u p e r f i c i e d e 7 4 . 3 7 m 2 , q u e e s m a y o r a l
r e q u e r i d o d e 7 0 . 2 m 2 , s e d i s t r i b u y e e n d o s ( 0 2 ) s u m i d e r o s d e 2 . 7 0
m d e d i á m e t r o y 4 . 4 0 m d e p r o f u n d i d a d c a d a u n o .

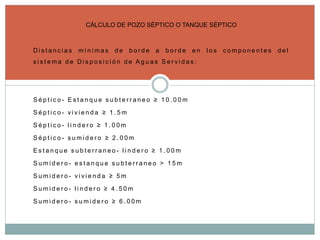

D i s t a n c i a s m í n i m a s d e b o r d e a b o r d e e n l o s c o m p o n e n t e s d e l
s i s t e m a d e D i s p o s i c i ó n d e A g u a s S e r v i d a s :
S é p t i c o - E s t a n q u e s u b t e r r a n e o ≥ 1 0 . 0 0 m
S é p t i c o - v i v i e n d a ≥ 1 . 5 m
S é p t i c o - l i n d e r o ≥ 1 . 0 0 m
S é p t i c o - s u m i d e r o ≥ 2 . 0 0 m
E s t a n q u e s u b t e r r a n e o - l i n d e r o ≥ 1 . 0 0 m
S u m i d e r o - e s t a n q u e s u b t e r r a n e o > 1 5 m
S u m i d e r o - v i v i e n d a ≥ 5 m
S u m i d e r o - l i n d e r o ≥ 4 . 5 0 m
S u m i d e r o - s u m i d e r o ≥ 6 . 0 0 m
