1. William Pina

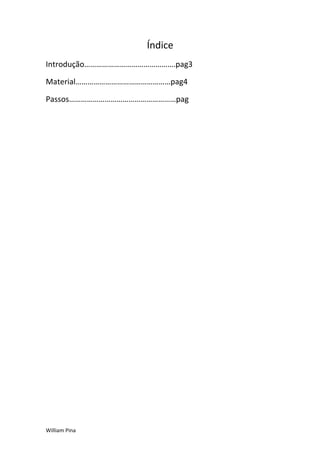

2. Índice
Introdução……………………………………….pag3
Material…………………………………………pag4
Passos………………………………………………pag
William Pina

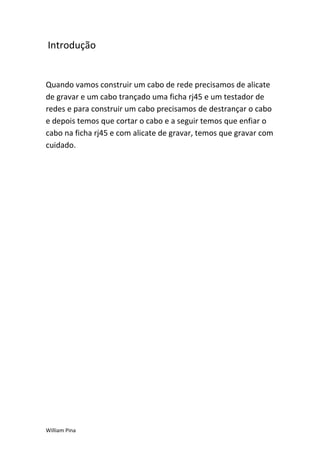

3. Introdução
Quando vamos construir um cabo de rede precisamos de alicate
de gravar e um cabo trançado uma ficha rj45 e um testador de
redes e para construir um cabo precisamos de destrançar o cabo
e depois temos que cortar o cabo e a seguir temos que enfiar o
cabo na ficha rj45 e com alicate de gravar, temos que gravar com
cuidado.
William Pina

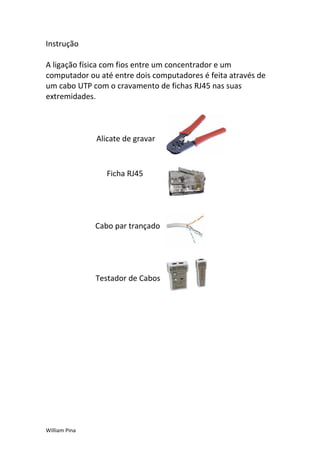

4. Instrução
A ligação física com fios entre um concentrador e um
computador ou até entre dois computadores é feita através de
um cabo UTP com o cravamento de fichas RJ45 nas suas
extremidades.
Alicate de gravar
Ficha RJ45
Cabo par trançado
Testador de Cabos
William Pina

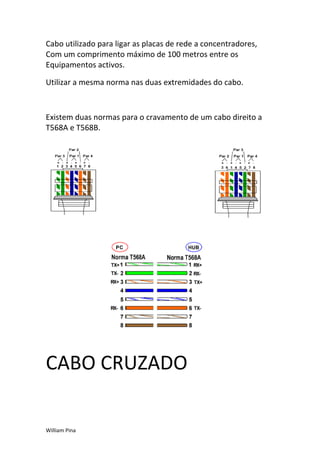

5. Cabo utilizado para ligar as placas de rede a concentradores,
Com um comprimento máximo de 100 metros entre os
Equipamentos activos.
Utilizar a mesma norma nas duas extremidades do cabo.
Existem duas normas para o cravamento de um cabo direito a
T568A e T568B.
CABO CRUZADO
William Pina

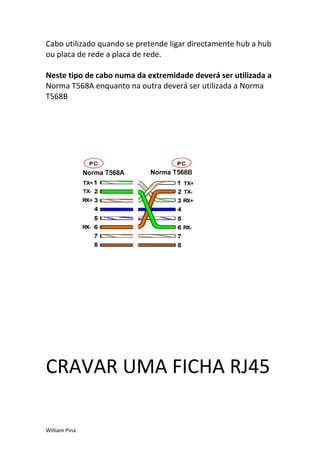

6. Cabo utilizado quando se pretende ligar directamente hub a hub
ou placa de rede a placa de rede.
Neste tipo de cabo numa da extremidade deverá ser utilizada a
Norma T568A enquanto na outra deverá ser utilizada a Norma
T568B
CRAVAR UMA FICHA RJ45
William Pina

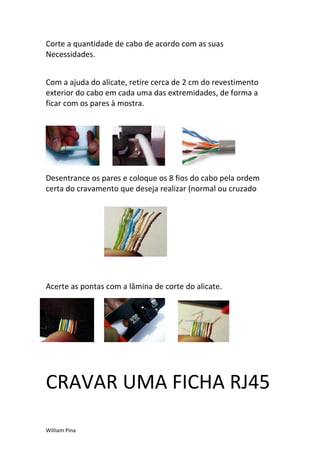

7. Corte a quantidade de cabo de acordo com as suas
Necessidades.
Com a ajuda do alicate, retire cerca de 2 cm do revestimento
exterior do cabo em cada uma das extremidades, de forma a
ficar com os pares à mostra.
Desentrance os pares e coloque os 8 fios do cabo pela ordem
certa do cravamento que deseja realizar (normal ou cruzado
Acerte as pontas com a lâmina de corte do alicate.
CRAVAR UMA FICHA RJ45
William Pina

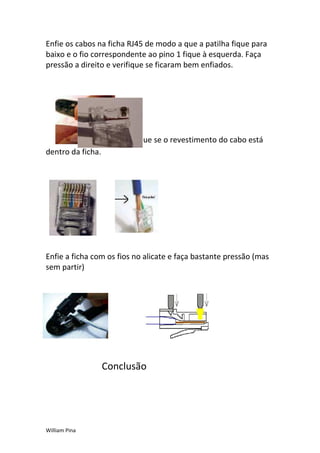

8. Enfie os cabos na ficha RJ45 de modo a que a patilha fique para
baixo e o fio correspondente ao pino 1 fique à esquerda. Faça
pressão a direito e verifique se ficaram bem enfiados.
Verifique se o revestimento do cabo está
dentro da ficha.
Enfie a ficha com os fios no alicate e faça bastante pressão (mas
sem partir)
Conclusão
William Pina

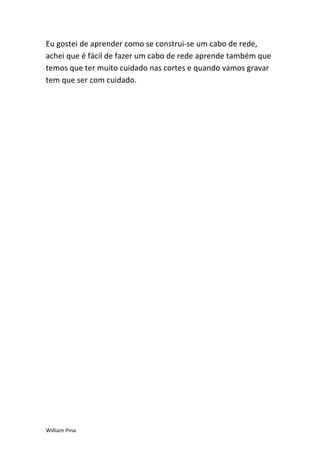

9. Eu gostei de aprender como se construi-se um cabo de rede,
achei que é fácil de fazer um cabo de rede aprende também que
temos que ter muito cuidado nas cortes e quando vamos gravar
tem que ser com cuidado.
William Pina
