O documento apresenta um esquema de quantificação para cabos estruturados com o objetivo de orientar a elaboração de propostas comerciais. Ele descreve pontos de voz, pontos de dados, ferramentas, padrões de cores e como quantificar os materiais necessários, como cabos e conectores. A conclusão é que a quantificação previa permite maior agilidade e independência na elaboração de propostas.

1. ESQUEMA DE QUANTIFICAÇÃO
CABEAMENTO ESTRUTURADO
Reunião Gerencial,
20/05/2008
Apresentação Engeset, Junho 2009

2.  Tópicos
 Objetivo
 Pontos de voz
 Pontos de dados
 Ferramentas
 Padrão de cores
 Quantificação de materiais
 Conclusão / Vantagens
Reunião Gerencial,
20/05/2008
Apresentação Engeset, Junho 2009

3.  Objetivo
 O objetivo deste esquema de quantificações, nesta ocasião
para serviços de cabeamento estruturado, é orientar o
Analista ou pessoa responsável por elaborar uma proposta
comercial neste segmento afim de demonstrar com uma visão
simples porem eficiente do que se deve levar em consideração
ao fazer o levantamento dos materiais para compor uma obra
de cabeamento estruturado.
Reunião Gerencial,
20/05/2008
Apresentação Engeset, Junho 2009

4.  Pontos de voz
Obs.:

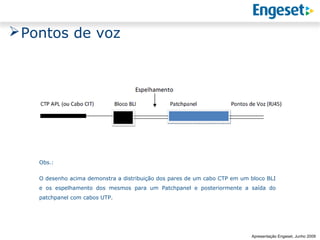

O desenho acima demonstra a distribuição dos pares de um cabo CTP em um bloco BLI
e os espelhamento dos mesmos para um Patchpanel e posteriormente a saída do
patchpanel com cabos UTP.
Reunião Gerencial,
20/05/2008
Apresentação Engeset, Junho 2009

5.  Pontos de dados
Obs.:

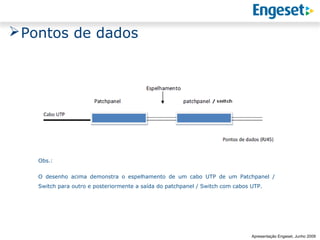

O desenho acima demonstra o espelhamento de um cabo UTP de um Patchpanel /
Switch para outro e posteriormente a saída do patchpanel / Switch com cabos UTP.
Reunião Gerencial,
20/05/2008
Apresentação Engeset, Junho 2009

6.  Ferramentas
Reunião Gerencial,
20/05/2008
Apresentação Engeset, Junho 2009

7.  Padrão de Cores
EIA 568A. EIA 568B

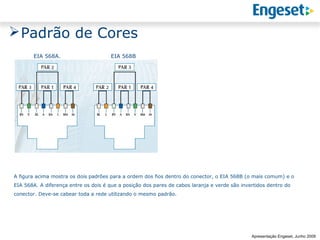

A figura acima mostra os dois padrões para a ordem dos fios dentro do conector, o EIA 568B (o mais comum) e o
EIA 568A. A diferença entre os dois é que a posição dos pares de cabos laranja e verde são invertidos dentro do
conector. Deve-se cabear toda a rede utilizando o mesmo padrão.
Reunião Gerencial,
20/05/2008
Apresentação Engeset, Junho 2009

8.  Quantificação de materiais

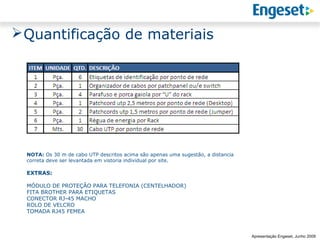

NOTA: Os 30 m de cabo UTP descritos acima são apenas uma sugestão, a distancia
correta deve ser levantada em vistoria individual por site.
EXTRAS:
MÓDULO DE PROTEÇÃO PARA TELEFONIA (CENTELHADOR)
FITA BROTHER PARA ETIQUETAS
CONECTOR RJ-45 MACHO
ROLO DE VELCRO
TOMADA RJ45 FEMEA
Reunião Gerencial,
20/05/2008
Apresentação Engeset, Junho 2009

9.  Conclusão / Vantagens
 Ao realizar a quantificação previa dos materiais a serem
utilizados em uma obra, pode se antecipar a composição dos
custos a serem considerados no fluxo de caixa e sendo assim
contar com o apoio da operação somente para um refinamento
da mesma.
 Vantagens
 Maior agilidade na elaboração da proposta
 Maior independência do Analista
Reunião Gerencial,
20/05/2008
Apresentação Engeset, Junho 2009

10. OBRIGADO!
Elaborado por:
José Antônio Ferreira Júnior
CPV - Coordenação de Pré Vendas
Analista Técnico Comercial
20/10/2010
