Este documento descreve uma bomba centrífuga multicelular vertical com aspiração e descarga ao mesmo nível, com um caudal efetivo de 52 m3/h e altura manométrica de 23,1 m. Fornece detalhes técnicos sobre os materiais, dimensões, características elétricas do motor e curvas de desempenho.

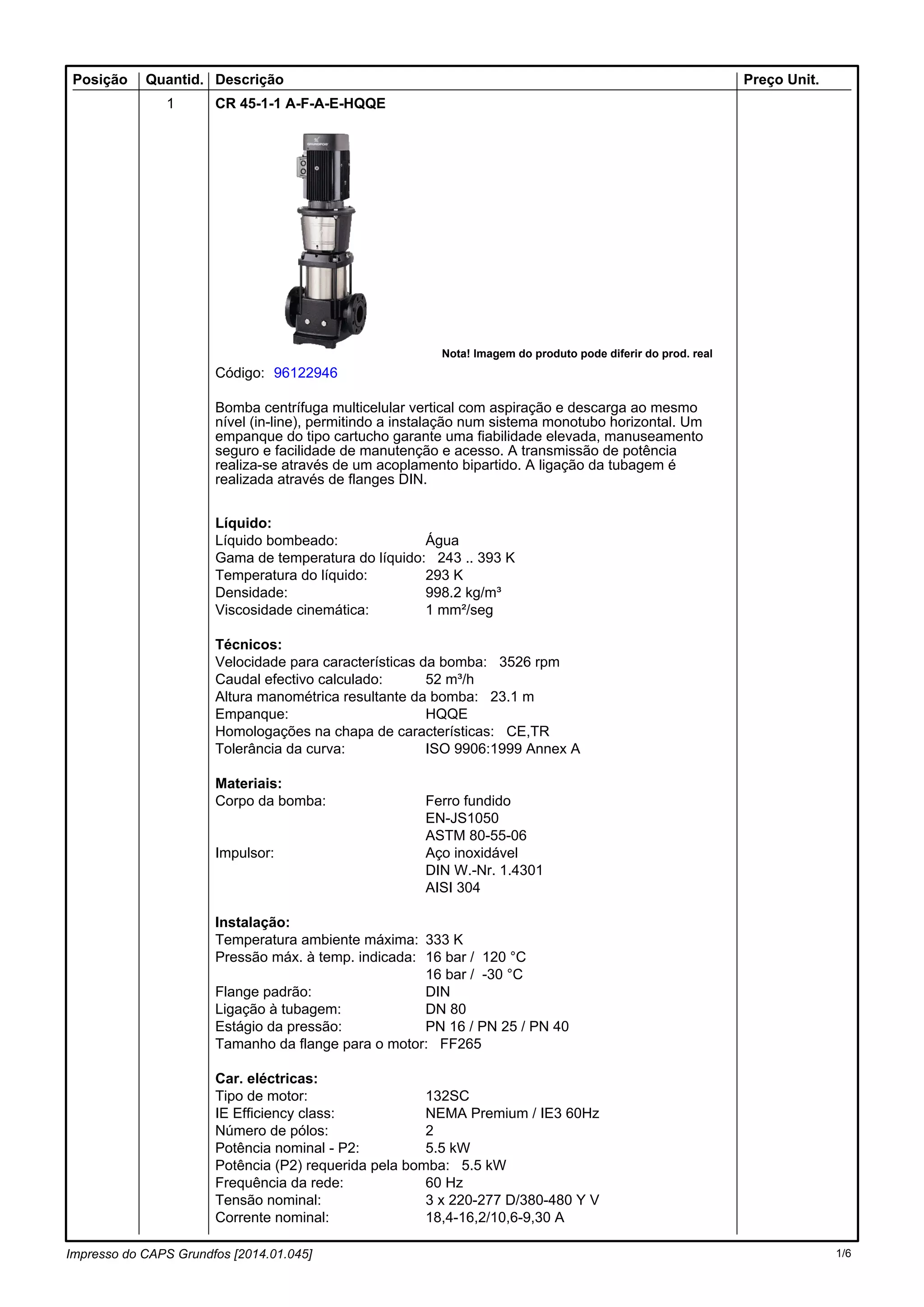

1. Impresso do CAPS Grundfos [2014.01.045]
Posição Quantid. Descrição Preço Unit.
1 CR 45-1-1 A-F-A-E-HQQE
Nota! Imagem do produto pode diferir do prod. real
Código: 96122946
Bomba centrífuga multicelular vertical com aspiração e descarga ao mesmo
nível (in-line), permitindo a instalação num sistema monotubo horizontal. Um
empanque do tipo cartucho garante uma fiabilidade elevada, manuseamento
seguro e facilidade de manutenção e acesso. A transmissão de potência
realiza-se através de um acoplamento bipartido. A ligação da tubagem é
realizada através de flanges DIN.
Líquido:
Líquido bombeado: Água
Gama de temperatura do líquido: 243 .. 393 K
Temperatura do líquido: 293 K
Densidade: 998.2 kg/m³
Viscosidade cinemática: 1 mm²/seg
Técnicos:
Velocidade para características da bomba: 3526 rpm
Caudal efectivo calculado: 52 m³/h
Altura manométrica resultante da bomba: 23.1 m
Empanque: HQQE
Homologações na chapa de características: CE,TR
Tolerância da curva: ISO 9906:1999 Annex A
Materiais:
Corpo da bomba: Ferro fundido
EN-JS1050
ASTM 80-55-06
Impulsor: Aço inoxidável
DIN W.-Nr. 1.4301
AISI 304
Instalação:
Temperatura ambiente máxima: 333 K
Pressão máx. à temp. indicada: 16 bar / 120 °C
16 bar / -30 °C
Flange padrão: DIN
Ligação à tubagem: DN 80
Estágio da pressão: PN 16 / PN 25 / PN 40
Tamanho da flange para o motor: FF265
Car. eléctricas:
Tipo de motor: 132SC
IE Efficiency class: NEMA Premium / IE3 60Hz
Número de pólos: 2
Potência nominal - P2: 5.5 kW
Potência (P2) requerida pela bomba: 5.5 kW
Frequência da rede: 60 Hz
Tensão nominal: 3 x 220-277 D/380-480 Y V
Corrente nominal: 18,4-16,2/10,6-9,30 A
1/6

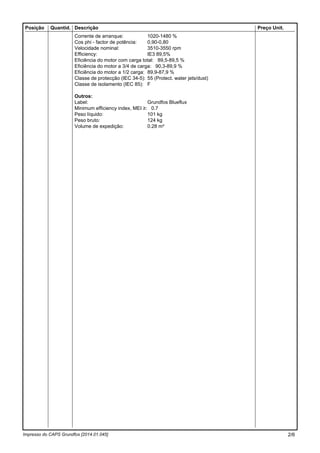

2. Impresso do CAPS Grundfos [2014.01.045]
Posição Quantid. Descrição Preço Unit.
Corrente de arranque: 1020-1480 %
Cos phi - factor de potência: 0,90-0,80
Velocidade nominal: 3510-3550 rpm
Efficiency: IE3 89,5%
Eficiência do motor com carga total: 89,5-89,5 %
Eficiência do motor a 3/4 de carga: 90,3-89,9 %
Eficiência do motor a 1/2 carga: 89,9-87,9 %
Classe de protecção (IEC 34-5): 55 (Protect. water jets/dust)
Classe de isolamento (IEC 85): F
Outros:
Label: Grundfos Blueflux
Minimum efficiency index, MEI ≥: 0.7
Peso líquido: 101 kg
Peso bruto: 124 kg
Volume de expedição: 0.28 m³
2/6

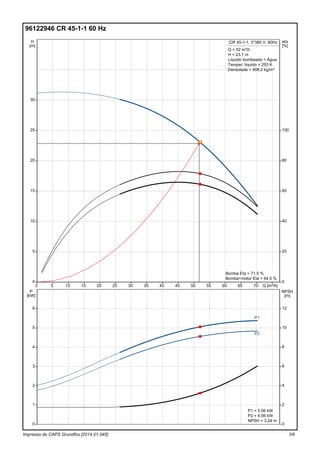

3. Impresso do CAPS Grundfos [2014.01.045]
96122946 CR 45-1-1 60 Hz
H
[m]
0
5
10
15
20
25
30
Q [m³/h]0 5 10 15 20 25 30 35 40 45 50 55 60 65 70
eta
[%]
0
20
40
60
80
100
CR 45-1-1, 3*380 V, 60Hz
Q = 52 m³/h
H = 23.1 m
Líquido bombeado = Água
Temper. líquido = 293 K
Densidade = 998.2 kg/m³
Bomba Eta = 71.5 %
Bomba+motor Eta = 64.5 %
P
[kW]
0
1
2
3
4
5
6
NPSH
[m]
0
2
4
6
8
10
12
P1
P2
P1 = 5.06 kW
P2 = 4.56 kW
NPSH = 3.24 m
3/6

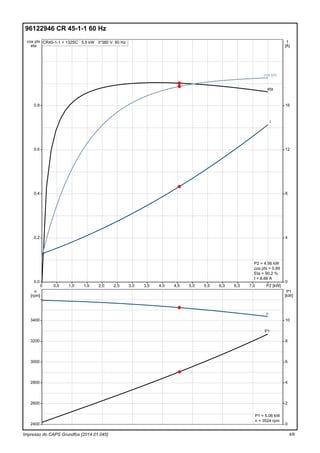

4. Impresso do CAPS Grundfos [2014.01.045]
96122946 CR 45-1-1 60 Hz
cos phi
eta
0.0
0.2
0.4
0.6
0.8
P2 [kW]0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0
I
[A]
0
4
8
12
16
CR45-1-1 + 132SC 5.5 kW 3*380 V, 60 Hz
eta
cos phi
I
P2 = 4.56 kW
cos phi = 0.89
Eta = 90.2 %
I = 8.66 A
n
[rpm]
2400
2600
2800
3000
3200
3400
P1
[kW]
0
2
4
6
8
10
n
P1
P1 = 5.06 kW
n = 3524 rpm
4/6

5. Impresso do CAPS Grundfos [2014.01.045]

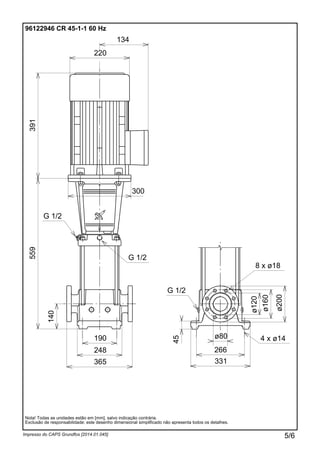

Nota! Todas as unidades estão em [mm], salvo indicação contrária.
Exclusão de responsabilidade: este desenho dimensional simplificado não apresenta todos os detalhes.
96122946 CR 45-1-1 60 Hz
248
190
331
ø80
266
ø120
ø160
ø200
45
140
559391
220
134
300
365
G 1/2
G 1/2
G 1/2
4 x ø14
8 x ø18
5/6

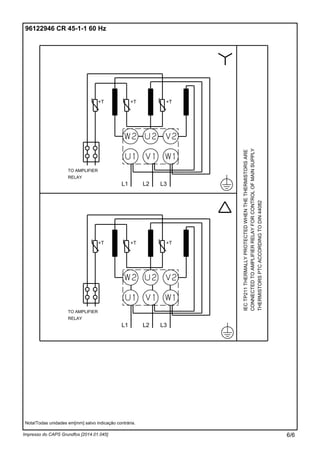

6. Impresso do CAPS Grundfos [2014.01.045]
Nota!Todas unidades em[mm] salvo indicação contrária.
96122946 CR 45-1-1 60 Hz
L3L2L1
+T +T+T
TO AMPLIFIER
RELAY
IECTP211THERMALLYPROTECTEDWHENTHETHERMISTORSARE
CONNECTEDTOAMPLIFIERRELAYFORCONTROLOFMAINSUPPLY
THERMISTORSPTCACCORDINGTODIN44082
TO AMPLIFIER
RELAY
+T +T+T
L1 L2 L3
6/6
