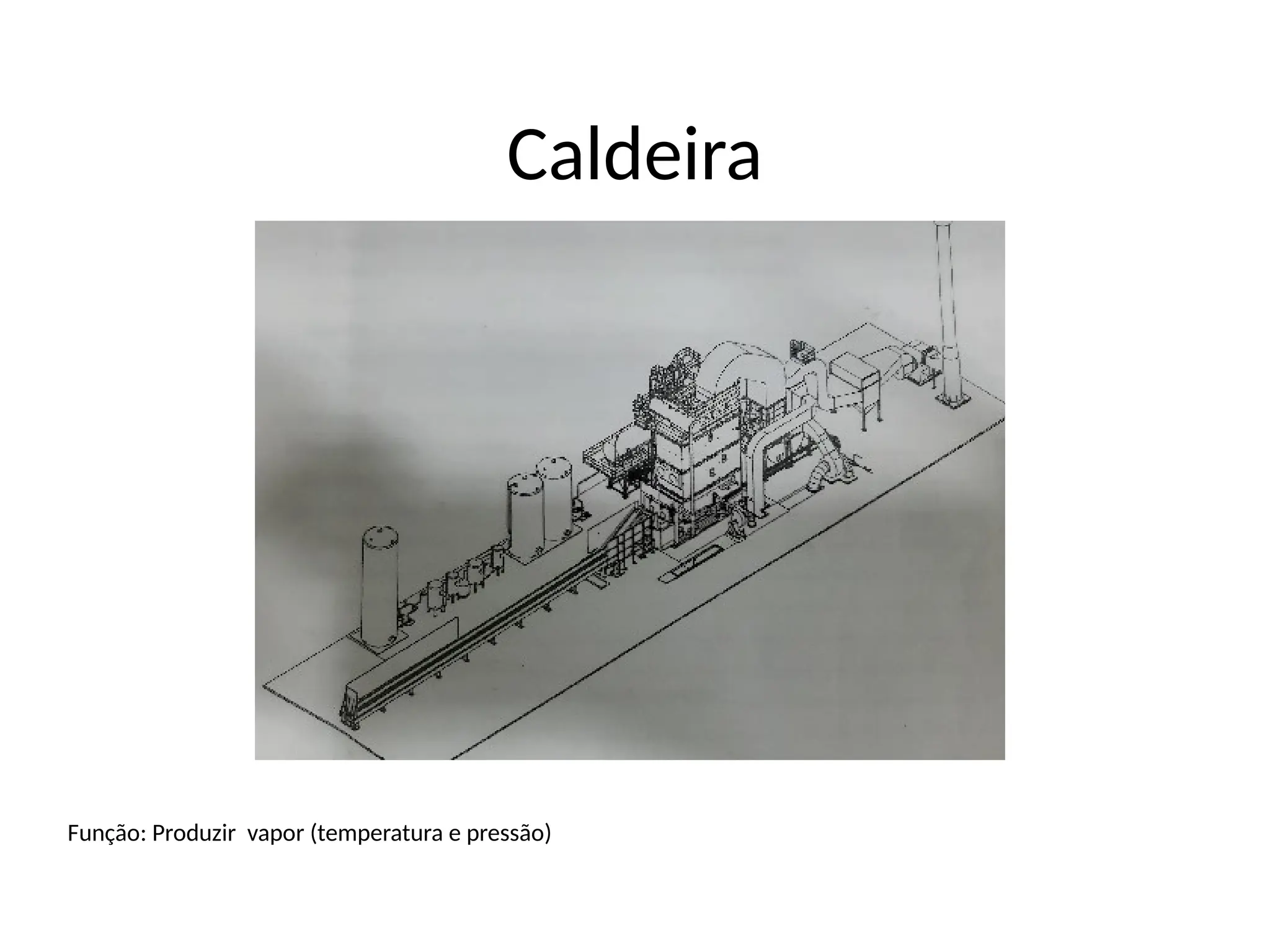

Caldeira
Função: Produzir vapor (temperatura e pressão)
G
Caldeira
Turbina
Gerador
Água
Vapor
Tq. Condensado
Água Tratada
Oxigênio
Trabalho

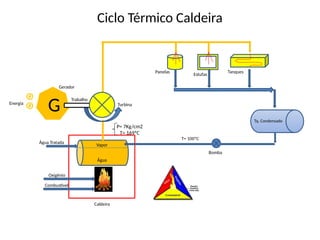

Ciclo Térmico Caldeira
Energia
Panelas
Estufas
Tanques
T= 100ºC
Bomba
P= 7Kg/cm2
T= 169ºC
Combustível

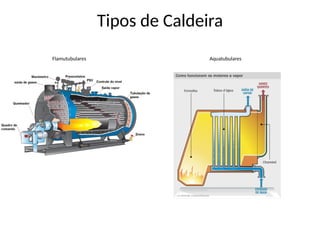

Tipos de Caldeira
Flamutubulares Aquatubulares

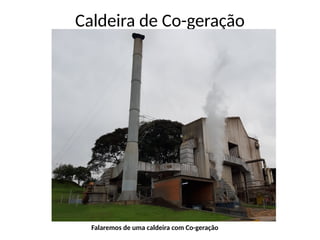

Caldeira de Co-geração
Falaremos de uma caldeira com Co-geração
Tipos de Combustíveis
Lenha
Cavaco
Casca de Arroz
Bagaço de cana de açúcar
Óleo
Lenha
Cavaco

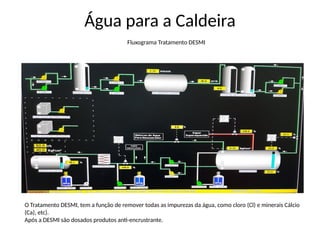

Água para a Caldeira
O Tratamento DESMI, tem a função de remover todas as impurezas da água, como cloro (Cl) e minerais Cálcio
(Ca), etc).
Após a DESMI são dosados produtos anti-encrustrante.
Fluxograma Tratamento DESMI

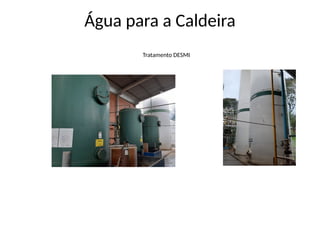

Água para a Caldeira
Tratamento DESMI

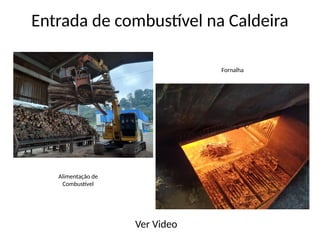

Entrada de combustível na Caldeira
Alimentação de
Combustível
Fornalha
Ver Video

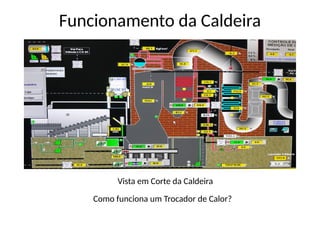

Funcionamento da Caldeira
Vista em Corte da Caldeira
Como funciona um Trocador de Calor?

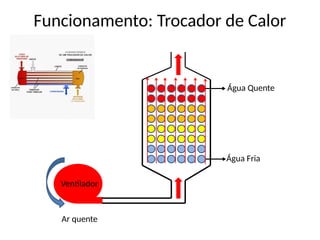

Funcionamento: Trocador de Calor
Ar quente
Água Fria
Água Quente
Ventilador

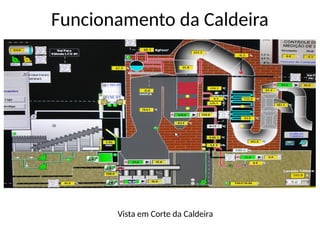

Funcionamento da Caldeira
Vista em Corte da Caldeira

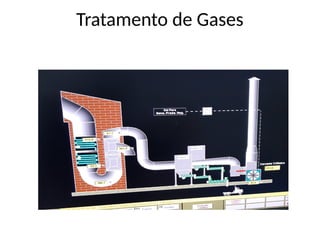

Tratamento de Gases

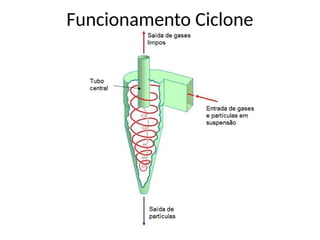

Funcionamento Ciclone
Tratamento de Gases
Obrigado!!!
