Dimensionamento de uma engrenagem

1. Exemplos Projeto de

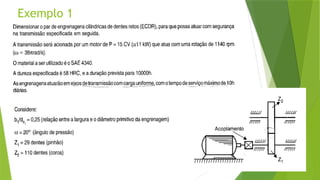

engrenagens de dentes Retos

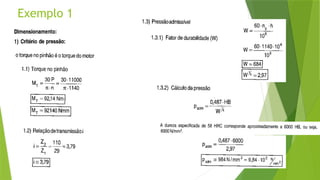

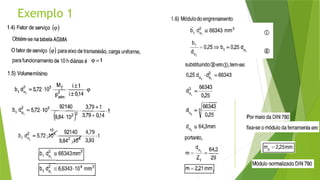

2. Exemplo 1

3. Exemplo 1

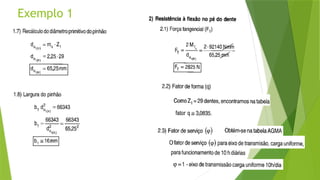

4. Exemplo 1

5. Exemplo 1

6. Exemplo 1

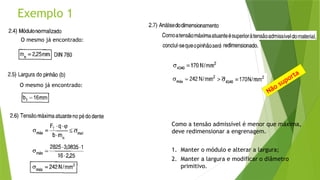

O mesmo já encontrado:
O mesmo já encontrado:
Não suporta
Como a tensão admissível é menor que máxima,
deve redimensionar a engrenagem.
1. Manter o módulo e alterar a largura;
2. Manter a largura e modificar o diâmetro
primitivo.

7. Exemplo 1

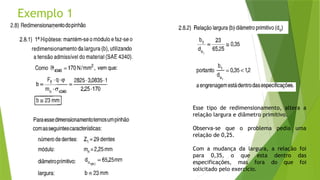

Esse tipo de redimensionamento, altera a
relação largura e diâmetro primitivo.
Observa-se que o problema pedia uma
relação de 0,25.
Com a mudança da largura, a relação foi
para 0,35, o que esta dentro das
especificações, mas fora do que foi
solicitado pelo exercício.

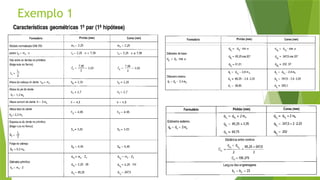

8. Exemplo 1
Para que a relação seja 0,25 conforme solicitado
basta recalcular.
.

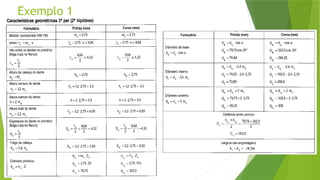

9. Exemplo 1

10. Exemplo 1
19,94

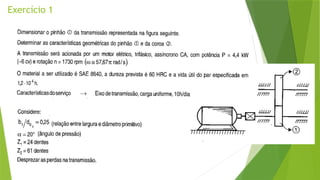

11. Exercício 1
