Aula 2 - SGBDs e Modelos de Bancos de Dados.pptx

Banco de Dados I
Sistema Gerenciador de Banco de Dados
SGBD
“Se você tem uma maçã e eu tenho outra; e nós trocamos as maçãs,
então cada um terá sua maçã. Mas se você tem uma ideia e eu tenho
outra, e nós as trocamos; então cada um terá duas ideias.”
George Bernard Shaw
Profº: Joseph Donald
Contatos:
joseph.vieira@facape.br

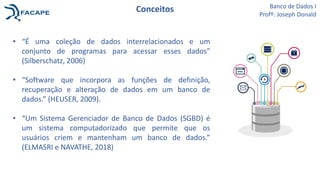

Conceitos
• “É uma coleção de dados interrelacionados e um
conjunto de programas para acessar esses dados”
(Silberschatz, 2006)
• “Software que incorpora as funções de definição,
recuperação e alteração de dados em um banco de
dados.” (HEUSER, 2009).
• “Um Sistema Gerenciador de Banco de Dados (SGBD) é
um sistema computadorizado que permite que os
usuários criem e mantenham um banco de dados.”
(ELMASRI e NAVATHE, 2018)
Banco de Dados I

Conceitos

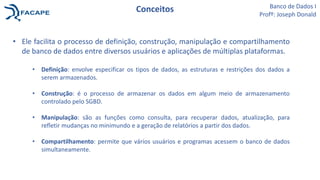

• Ele facilita o processo de definição, construção, manipulação e compartilhamento
de banco de dados entre diversos usuários e aplicações de múltiplas plataformas.
• Definição: envolve especificar os tipos de dados, as estruturas e restrições dos dados a
serem armazenados.
• Construção: é o processo de armazenar os dados em algum meio de armazenamento
controlado pelo SGBD.
• Manipulação: são as funções como consulta, para recuperar dados, atualização, para
refletir mudanças no minimundo e a geração de relatórios a partir dos dados.
• Compartilhamento: permite que vários usuários e programas acessem o banco de dados
simultaneamente.
Banco de Dados I

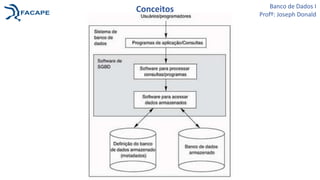

Conceitos Banco de Dados I

Exemplos de SGBD Banco de Dados I

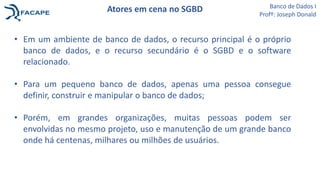

Atores em cena no SGBD
• Em um ambiente de banco de dados, o recurso principal é o próprio
banco de dados, e o recurso secundário é o SGBD e o software
relacionado.
• Para um pequeno banco de dados, apenas uma pessoa consegue
definir, construir e manipular o banco de dados;
• Porém, em grandes organizações, muitas pessoas podem ser
envolvidas no mesmo projeto, uso e manutenção de um grande banco
onde há centenas, milhares ou milhões de usuários.
Banco de Dados I

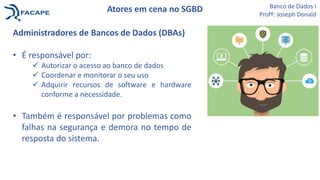

Administradores de Bancos de Dados (DBAs)
• É responsável por:
 Autorizar o acesso ao banco de dados
 Coordenar e monitorar o seu uso
 Adquirir recursos de software e hardware
conforme a necessidade.
• Também é responsável por problemas como
falhas na segurança e demora no tempo de
resposta do sistema.
Banco de Dados I

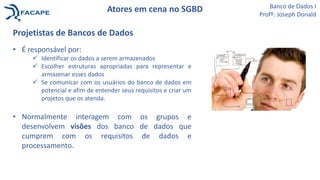

Projetistas de Bancos de Dados
• É responsável por:
 Identificar os dados a serem armazenados
 Escolher estruturas apropriadas para representar e
armazenar esses dados
 Se comunicar com os usuários do banco de dados em
potencial e afim de entender seus requisitos e criar um
projetos que os atenda.
• Normalmente interagem com os grupos e
desenvolvem visões dos banco de dados que
cumprem com os requisitos de dados e
processamento.
Banco de Dados I

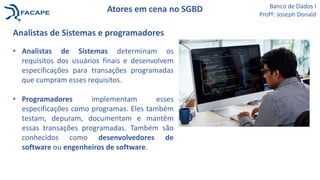

Analistas de Sistemas e programadores
• Analistas de Sistemas determinam os
requisitos dos usuários finais e desenvolvem
especificações para transações programadas
que cumpram esses requisitos.
• Programadores implementam esses
especificações como programas. Eles também
testam, depuram, documentam e mantêm
essas transações programadas. Também são
conhecidos como desenvolvedores de
software ou engenheiros de software.
Banco de Dados I

Atores em cena

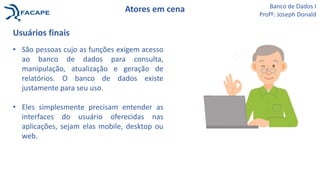

Usuários finais
• São pessoas cujo as funções exigem acesso
ao banco de dados para consulta,
manipulação, atualização e geração de
relatórios. O banco de dados existe
justamente para seu uso.
• Eles simplesmente precisam entender as
interfaces do usuário oferecidas nas
aplicações, sejam elas mobile, desktop ou
web.
Banco de Dados I

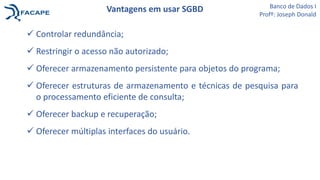

 Controlar redundância;
 Restringir o acesso não autorizado;
 Oferecer armazenamento persistente para objetos do programa;
 Oferecer estruturas de armazenamento e técnicas de pesquisa para
o processamento eficiente de consulta;
 Oferecer backup e recuperação;
 Oferecer múltiplas interfaces do usuário.
Vantagens em usar SGBD Banco de Dados I

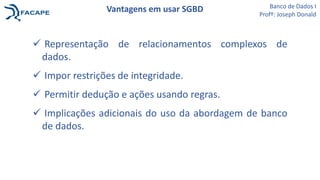

 Representação de relacionamentos complexos de
dados.
 Impor restrições de integridade.
 Permitir dedução e ações usando regras.
 Implicações adicionais do uso da abordagem de banco
de dados.
Vantagens em usar SGBD Banco de Dados I

Banco de Dados I
Modelos de Banco de Dados
“Se você tem uma maçã e eu tenho outra; e nós trocamos as maçãs,
então cada um terá sua maçã. Mas se você tem uma ideia e eu tenho
outra, e nós as trocamos; então cada um terá duas ideias.”
George Bernard Shaw
Contatos:
joseph.vieira@facape.br

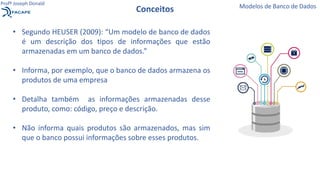

Conceitos
• Segundo HEUSER (2009): “Um modelo de banco de dados
é um descrição dos tipos de informações que estão
armazenadas em um banco de dados.”
• Informa, por exemplo, que o banco de dados armazena os
produtos de uma empresa
• Detalha também as informações armazenadas desse
produto, como: código, preço e descrição.
• Não informa quais produtos são armazenados, mas sim
que o banco possui informações sobre esses produtos.
Profº Joseph Donald

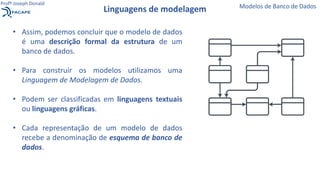

• Assim, podemos concluir que o modelo de dados
é uma descrição formal da estrutura de um
banco de dados.
• Para construir os modelos utilizamos uma
Linguagem de Modelagem de Dados.
• Podem ser classificadas em linguagens textuais
ou linguagens gráficas.
• Cada representação de um modelo de dados
recebe a denominação de esquema de banco de
dados.
Linguagens de modelagem Modelos de Banco de Dados

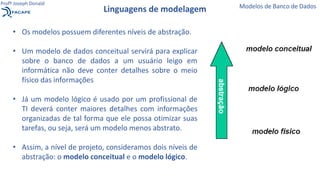

• Os modelos possuem diferentes níveis de abstração.
• Um modelo de dados conceitual servirá para explicar
sobre o banco de dados a um usuário leigo em
informática não deve conter detalhes sobre o meio
físico das informações
• Já um modelo lógico é usado por um profissional de
TI deverá conter maiores detalhes com informações
organizadas de tal forma que ele possa otimizar suas
tarefas, ou seja, será um modelo menos abstrato.
• Assim, a nível de projeto, consideramos dois níveis de
abstração: o modelo conceitual e o modelo lógico.
Linguagens de modelagem Modelos de Banco de Dados

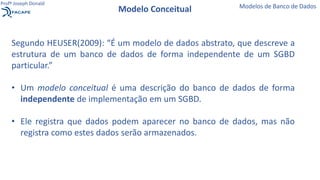

Segundo HEUSER(2009): “É um modelo de dados abstrato, que descreve a
estrutura de um banco de dados de forma independente de um SGBD
particular.”
• Um modelo conceitual é uma descrição do banco de dados de forma
independente de implementação em um SGBD.
• Ele registra que dados podem aparecer no banco de dados, mas não
registra como estes dados serão armazenados.
Modelo Conceitual Modelos de Banco de Dados

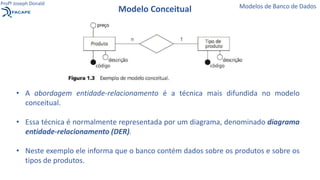

• A abordagem entidade-relacionamento é a técnica mais difundida no modelo
conceitual.
• Essa técnica é normalmente representada por um diagrama, denominado diagrama
entidade-relacionamento (DER).
• Neste exemplo ele informa que o banco contém dados sobre os produtos e sobre os
tipos de produtos.

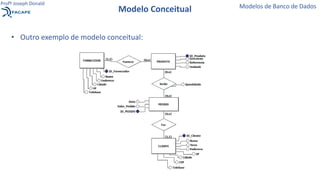

• Outro exemplo de modelo conceitual:

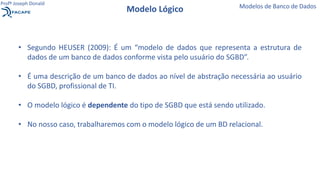

• Segundo HEUSER (2009): É um “modelo de dados que representa a estrutura de
dados de um banco de dados conforme vista pelo usuário do SGBD”.
• É uma descrição de um banco de dados ao nível de abstração necessária ao usuário
do SGBD, profissional de TI.
• O modelo lógico é dependente do tipo de SGBD que está sendo utilizado.
• No nosso caso, trabalharemos com o modelo lógico de um BD relacional.

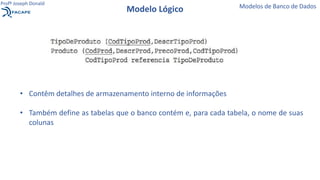

Modelo Lógico Modelos de Banco de Dados

• Contêm detalhes de armazenamento interno de informações
• Também define as tabelas que o banco contém e, para cada tabela, o nome de suas
colunas

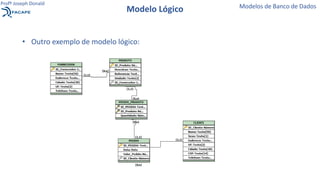

• Outro exemplo de modelo lógico:

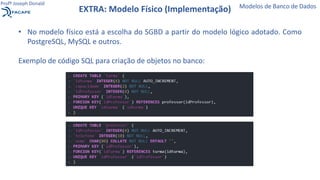

• No modelo físico está a escolha do SGBD a partir do modelo lógico adotado. Como
PostgreSQL, MySQL e outros.
Exemplo de código SQL para criação de objetos no banco:
EXTRA: Modelo Físico (Implementação) Modelos de Banco de Dados

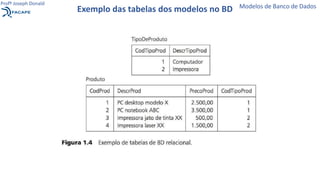

Exemplo das tabelas dos modelos no BD Modelos de Banco de Dados

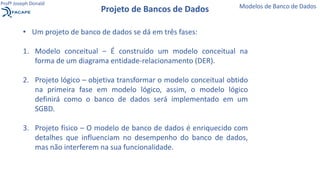

Projeto de Bancos de Dados Modelos de Banco de Dados
• Um projeto de banco de dados se dá em três fases:
1. Modelo conceitual – É construído um modelo conceitual na
forma de um diagrama entidade-relacionamento (DER).
2. Projeto lógico – objetiva transformar o modelo conceitual obtido
na primeira fase em modelo lógico, assim, o modelo lógico
definirá como o banco de dados será implementado em um
SGBD.
3. Projeto físico – O modelo de banco de dados é enriquecido com
detalhes que influenciam no desempenho do banco de dados,
mas não interferem na sua funcionalidade.

Dúvidas?

Exercícios!
