1. INTRODUÇÃO A
ALGORITMOS
UNIVERSIDADE ESTADUAL DA PARAÍBA – UEPB
DEPARTAMENTO DE ESTATÍSTICA
CURSO DE ESTATÍSTICA
COMPONENTE CURRICULAR INTRODUÇÃO À CIÊNCIA DA
COMPUTAÇÃO

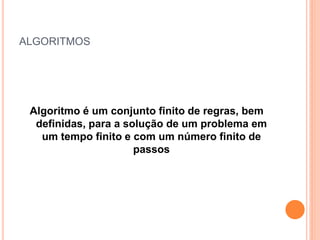

2. ALGORITMOS
Algoritmo é um conjunto finito de regras, bem
definidas, para a solução de um problema em
um tempo finito e com um número finito de
passos

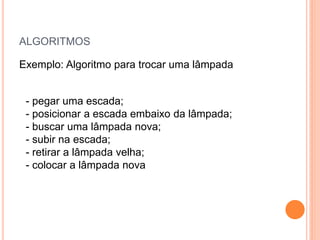

3. ALGORITMOS
Exemplo: Algoritmo para trocar uma lâmpada
- pegar uma escada;
- posicionar a escada embaixo da lâmpada;
- buscar uma lâmpada nova;
- subir na escada;
- retirar a lâmpada velha;
- colocar a lâmpada nova

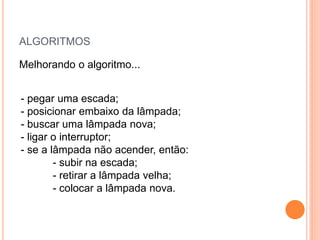

4. ALGORITMOS
Melhorando o algoritmo...
- pegar uma escada;
- posicionar embaixo da lâmpada;
- buscar uma lâmpada nova;
- ligar o interruptor;
- se a lâmpada não acender, então:
- subir na escada;
- retirar a lâmpada velha;
- colocar a lâmpada nova.

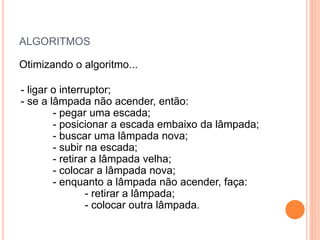

5. ALGORITMOS
Otimizando o algoritmo...
- ligar o interruptor;
- se a lâmpada não acender, então:
- pegar uma escada;
- posicionar a escada embaixo da lâmpada;
- buscar uma lâmpada nova;
- subir na escada;
- retirar a lâmpada velha;
- colocar a lâmpada nova;
- enquanto a lâmpada não acender, faça:
- retirar a lâmpada;
- colocar outra lâmpada.

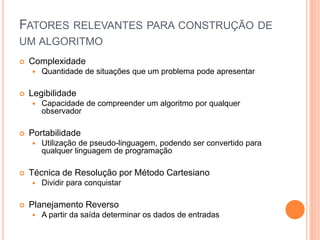

6. FATORES RELEVANTES PARA CONSTRUÇÃO DE
UM ALGORITMO
 Complexidade
 Quantidade de situações que um problema pode apresentar
 Legibilidade
 Capacidade de compreender um algoritmo por qualquer
observador
 Portabilidade
 Utilização de pseudo-linguagem, podendo ser convertido para
qualquer linguagem de programação
 Técnica de Resolução por Método Cartesiano
 Dividir para conquistar
 Planejamento Reverso
 A partir da saída determinar os dados de entradas

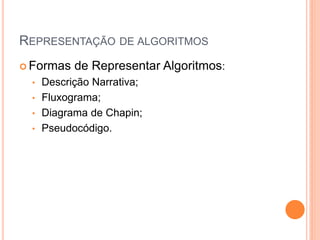

7. REPRESENTAÇÃO DE ALGORITMOS
 Formas de Representar Algoritmos:
• Descrição Narrativa;
• Fluxograma;
• Diagrama de Chapin;
• Pseudocódigo.

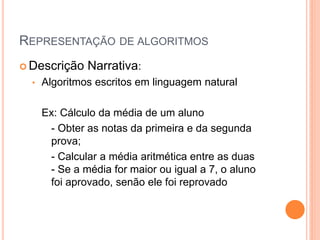

8. REPRESENTAÇÃO DE ALGORITMOS
 Descrição Narrativa:
• Algoritmos escritos em linguagem natural
Ex: Cálculo da média de um aluno
- Obter as notas da primeira e da segunda
prova;
- Calcular a média aritmética entre as duas
- Se a média for maior ou igual a 7, o aluno
foi aprovado, senão ele foi reprovado

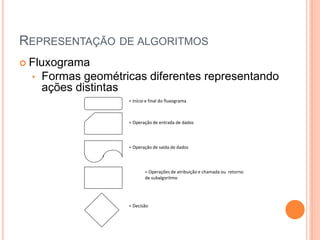

9. REPRESENTAÇÃO DE ALGORITMOS
 Fluxograma
• Formas geométricas diferentes representando
ações distintas
= Início e final do fluxograma
= Operação de entrada de dados
= Operação de saída de dados
= Operações de atribuição e chamada ou retorno
de subalgoritmo
= Decisão

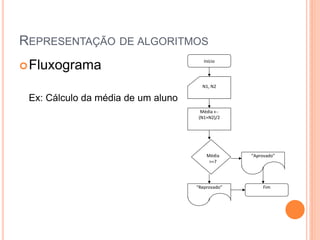

10. REPRESENTAÇÃO DE ALGORITMOS
Fluxograma
Ex: Cálculo da média de um aluno
Início
N1, N2
Média 
(N1+N2)/2
Média
>=7
“Aprovado”
“Reprovado” Fim

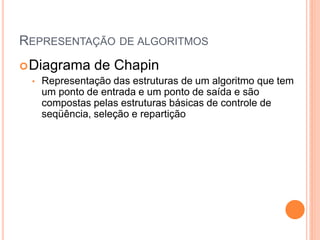

11. REPRESENTAÇÃO DE ALGORITMOS
Diagrama de Chapin
• Representação das estruturas de um algoritmo que tem
um ponto de entrada e um ponto de saída e são
compostas pelas estruturas básicas de controle de
seqüência, seleção e repartição

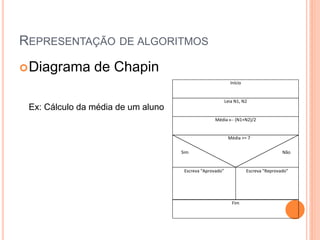

12. REPRESENTAÇÃO DE ALGORITMOS
Diagrama de Chapin
Ex: Cálculo da média de um aluno
Leia N1, N2
Início
Média  (N1+N2)/2
Sim Não
Média >= 7
Escreva “Reprovado”Escreva “Aprovado”
Fim

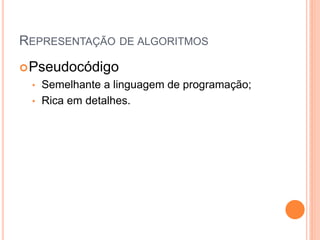

13. REPRESENTAÇÃO DE ALGORITMOS
Pseudocódigo
• Semelhante a linguagem de programação;
• Rica em detalhes.

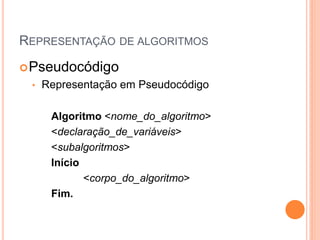

14. REPRESENTAÇÃO DE ALGORITMOS
Pseudocódigo
• Representação em Pseudocódigo
Algoritmo <nome_do_algoritmo>
<declaração_de_variáveis>
<subalgoritmos>
Início
<corpo_do_algoritmo>
Fim.

15. REPRESENTAÇÃO DE ALGORITMOS
Pseudocódigo
• Algoritmo é uma palavra que indica o início da
definição de um algoritmo em forma de pseudocódigo.
• <nome_do_algoritmo> é um nome simbólico dado ao
algoritmo com a finalidade de diferenciar dos demais.
• <declaração_de_variáveis> consiste em uma porção
opcional onde são declaradas as variáveis globais
usadas no algoritmo principal e, eventualmente, nos
subalgoritmos.

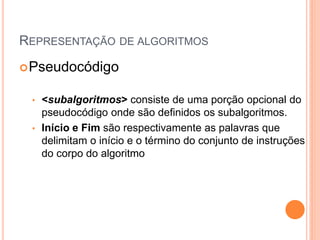

16. REPRESENTAÇÃO DE ALGORITMOS
Pseudocódigo
• <subalgoritmos> consiste de uma porção opcional do
pseudocódigo onde são definidos os subalgoritmos.
• Início e Fim são respectivamente as palavras que
delimitam o início e o término do conjunto de instruções
do corpo do algoritmo

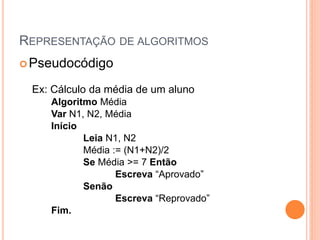

17. REPRESENTAÇÃO DE ALGORITMOS
Pseudocódigo
Ex: Cálculo da média de um aluno
Algoritmo Média
Var N1, N2, Média
Início
Leia N1, N2
Média := (N1+N2)/2
Se Média >= 7 Então
Escreva “Aprovado”
Senão
Escreva “Reprovado”
Fim.
