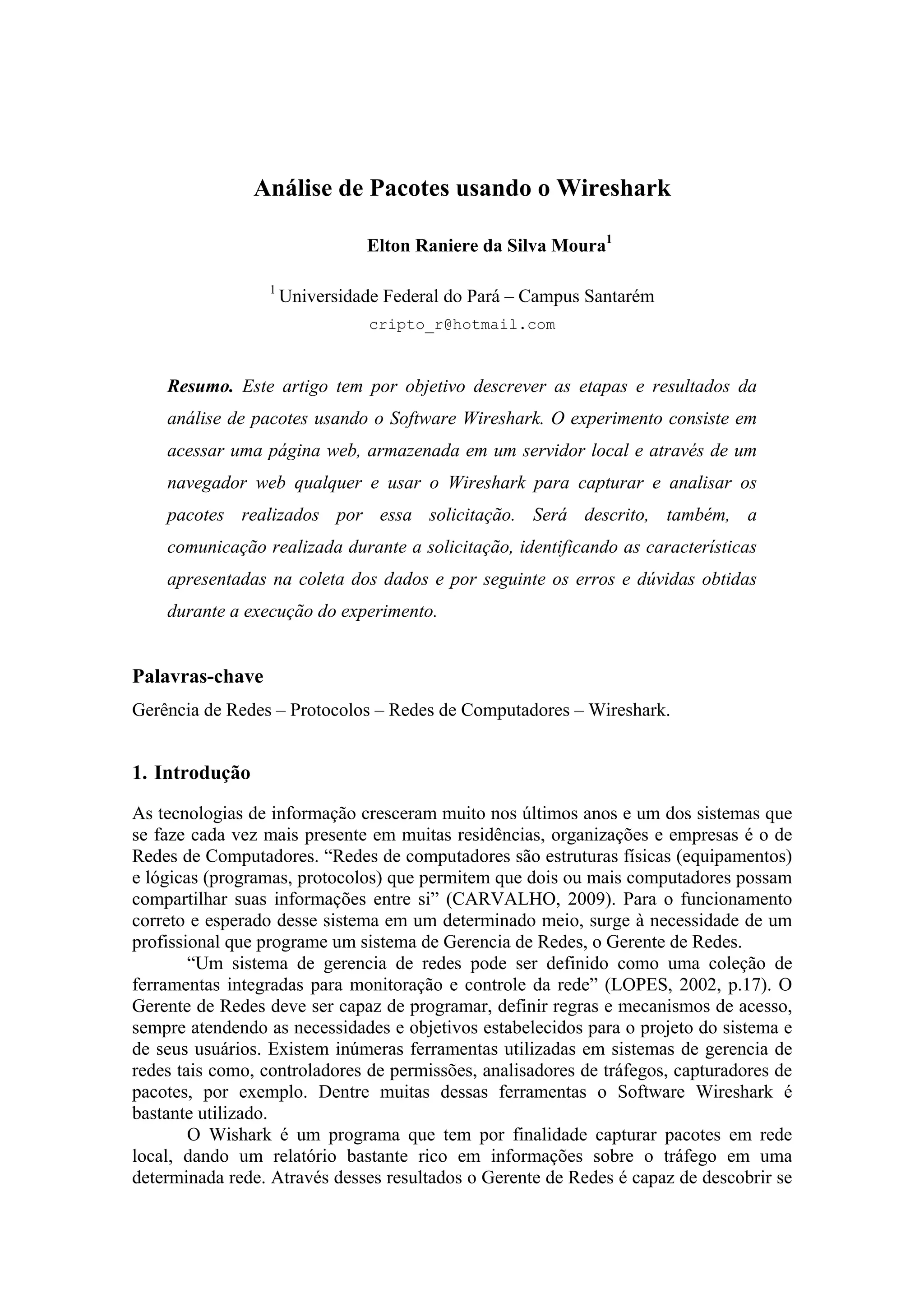

1. Análise de Pacotes usando o Wireshark
Elton Raniere da Silva Moura1
1
Universidade Federal do Pará – Campus Santarém
cripto_r@hotmail.com
Resumo. Este artigo tem por objetivo descrever as etapas e resultados da
análise de pacotes usando o Software Wireshark. O experimento consiste em
acessar uma página web, armazenada em um servidor local e através de um
navegador web qualquer e usar o Wireshark para capturar e analisar os
pacotes realizados por essa solicitação. Será descrito, também, a
comunicação realizada durante a solicitação, identificando as características
apresentadas na coleta dos dados e por seguinte os erros e dúvidas obtidas
durante a execução do experimento.
Palavras-chave
Gerência de Redes – Protocolos – Redes de Computadores – Wireshark.
1. Introdução
As tecnologias de informação cresceram muito nos últimos anos e um dos sistemas que
se faze cada vez mais presente em muitas residências, organizações e empresas é o de
Redes de Computadores. “Redes de computadores são estruturas físicas (equipamentos)
e lógicas (programas, protocolos) que permitem que dois ou mais computadores possam
compartilhar suas informações entre si” (CARVALHO, 2009). Para o funcionamento
correto e esperado desse sistema em um determinado meio, surge à necessidade de um
profissional que programe um sistema de Gerencia de Redes, o Gerente de Redes.
“Um sistema de gerencia de redes pode ser definido como uma coleção de
ferramentas integradas para monitoração e controle da rede” (LOPES, 2002, p.17). O
Gerente de Redes deve ser capaz de programar, definir regras e mecanismos de acesso,
sempre atendendo as necessidades e objetivos estabelecidos para o projeto do sistema e
de seus usuários. Existem inúmeras ferramentas utilizadas em sistemas de gerencia de
redes tais como, controladores de permissões, analisadores de tráfegos, capturadores de
pacotes, por exemplo. Dentre muitas dessas ferramentas o Software Wireshark é
bastante utilizado.
O Wishark é um programa que tem por finalidade capturar pacotes em rede
local, dando um relatório bastante rico em informações sobre o tráfego em uma
determinada rede. Através desses resultados o Gerente de Redes é capaz de descobrir se

2. há “abusos” por partes dos usuários utilizando programas (MSN Messenger,
Gerenciadores de Downloads, eMule) que comprometem o desempenho da rede, ou
acessando paginas web não permitidas naquela rede e, até mesmo, fazendo solicitações
não permitidas em máquinas da rede.
.
2. Definição do Experimento
O experimento realizado consiste em utilizar o Wireshark para capturar os pacotes em
uma rede local durante o acesso de uma página web. Este teste foi realizado em sistema
Linux, por gerar menos tráfego por parte do sistema operacional, nos computares
(cliente e servidor) e o Software Wireshark instalado.
Com o Wireshark aberto e configurado em modo não promíscuos, para capturar
o tráfego de rede somente na máquina cliente, escolher a interface de rede que será
usada na captura dos pacotes e ativar a captura. O passo seguinte é abrir o navegador
web e acessar o endereço: 10.125.100.94/gredes/ativ1.htm em seguida entrar com o
número de matrícula do aluno onde será gerado um determinado tráfego, como mostra
as imagens abaixo:

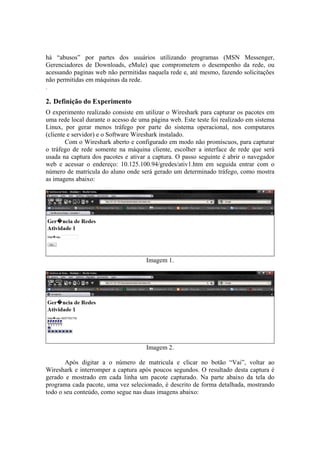

Imagem 1.
Imagem 2.
Após digitar a o número de matricula e clicar no botão “Vai”, voltar ao
Wireshark e interromper a captura após poucos segundos. O resultado desta captura é
gerado e mostrado em cada linha um pacote capturado. Na parte abaixo da tela do
programa cada pacote, uma vez selecionado, é descrito de forma detalhada, mostrando
todo o seu conteúdo, como segue nas duas imagens abaixo:

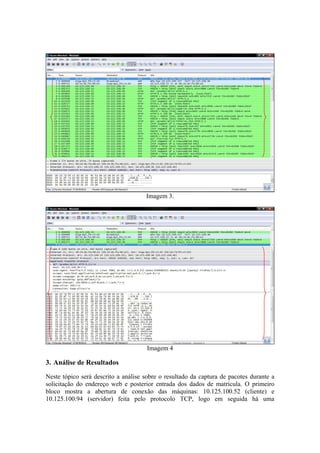

3. Imagem 3.
Imagem 4
3. Análise de Resultados
Neste tópico será descrito a análise sobre o resultado da captura de pacotes durante a
solicitação do endereço web e posterior entrada dos dados de matrícula. O primeiro
bloco mostra a abertura de conexão das máquinas: 10.125.100.52 (cliente) e
10.125.100.94 (servidor) feita pelo protocolo TCP, logo em seguida há uma

4. identificação do endereço físico que corresponde a um endereço IP. Isto é feito pelo
protocolo ARP, como segue a imagem abaixo:

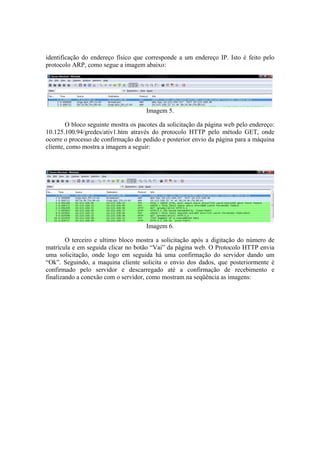

Imagem 5.
O bloco seguinte mostra os pacotes da solicitação da página web pelo endereço:
10.125.100.94/gredes/ativ1.htm através do protocolo HTTP pelo método GET, onde
ocorre o processo de confirmação do pedido e posterior envio da página para a máquina
cliente, como mostra a imagem a seguir:
Imagem 6.
O terceiro e ultimo bloco mostra a solicitação após a digitação do número de
matrícula e em seguida clicar no botão “Vai” da página web. O Protocolo HTTP envia
uma solicitação, onde logo em seguida há uma confirmação do servidor dando um
“Ok”. Seguindo, a maquina cliente solicita o envio dos dados, que posteriormente é
confirmado pelo servidor e descarregado até a confirmação de recebimento e
finalizando a conexão com o servidor, como mostram na seqüência as imagens:

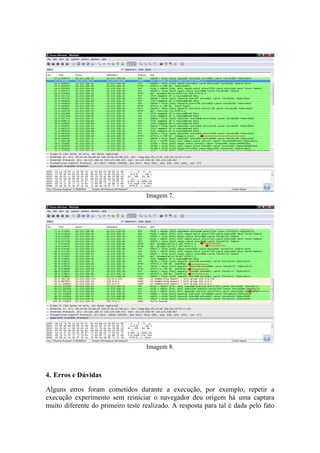

5. Imagem 7.
Imagem 8.
4. Erros e Dúvidas
Alguns erros foram cometidos durante a execução, por exemplo, repetir a
execução experimento sem reiniciar o navegador deu origem há uma captura
muito diferente do primeiro teste realizado. A resposta para tal é dada pelo fato

6. de não ter sido feita a limpeza da “Cache”, que durante a nova solicitação do
endereço, os dados eram buscados em disco local e não no servidor, onde está o
arquivo de origem. Outro ponto curioso é dado por uma solicitação feita pelo
endereço 74.125.162.31 a máquina cliente (10.125.100.52) que não pode ser
identificada sua origem, como mostra a imagem abaixo:

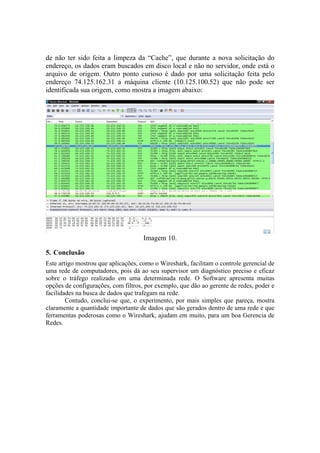

Imagem 10.
5. Conclusão
Este artigo mostrou que aplicações, como o Wireshark, facilitam o controle gerencial de
uma rede de computadores, pois dá ao seu supervisor um diagnóstico preciso e eficaz
sobre o tráfego realizado em uma determinada rede. O Software apresenta muitas
opções de configurações, com filtros, por exemplo, que dão ao gerente de redes, poder e
facilidades na busca de dados que trafegam na rede.
Contudo, conclui-se que, o experimento, por mais simples que pareça, mostra
claramente a quantidade importante de dados que são gerados dentro de uma rede e que
ferramentas poderosas como o Wireshark, ajudam em muito, para um boa Gerencia de
Redes.

7. 6. Referências Bibliográficas
ARAÚJO, Fabríco. Os Protocolos de Redes. Disponível em
<http://www.blogwindows.org/2009/03/os-protocolos-de-rede.html>. Acesso em: 03
out. 2009.
INFORMÁTICA, Redes de Computadores – Noções Básicas. Disponível em <
http://www.algosobre.com.br/informatica/redes-de-computadores-nocoes-
basicas.html>. Acesso em: 03 out. 2009.
LOPES, Raquel Vigolvino. Melhores Práticas para a Gerência de Redes de
Computadores. 2002. 371p.
WIRESHARK. Disponível em <http://www.wireshark.org>. Acesso em: 03 out. 2009.
