1. Globalcode – Open4education
Conectando o Arduino à Nuvem
Fabio Costa Mângia
Engenheiro Eletricista e Diretor de Integração da Smartapps

2. Globalcode – Open4education
Computação em nuvem
do inglês, Cloud Computing

3. Globalcode – Open4education
API Smartapps
Smartbox
GETPOST
PHP

4. Globalcode – Open4education

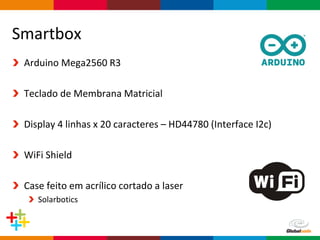

Smartbox
Arduino Mega2560 R3
Teclado de Membrana Matricial
Display 4 linhas x 20 caracteres – HD44780 (Interface I2c)
WiFi Shield
Case feito em acrílico cortado a laser
Solarbotics

5. Globalcode – Open4education

6. Globalcode – Open4education

7. Globalcode – Open4education

8. Globalcode – Open4education

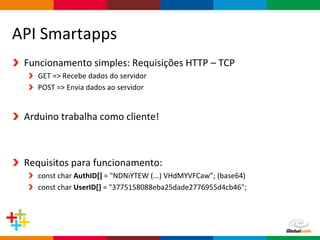

API Smartapps
Funcionamento simples: Requisições HTTP – TCP
GET => Recebe dados do servidor
POST => Envia dados ao servidor
Arduino trabalha como cliente!
Requisitos para funcionamento:
const char AuthID[] = "NDNiYTEW (...) VHdMYVFCaw”; (base64)
const char UserID[] = "3775158088eba25dade2776955d4cb46";

9. Globalcode – Open4education

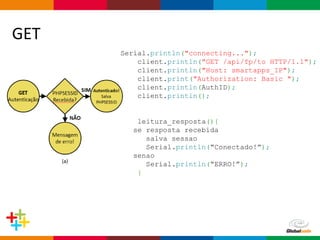

GET
Serial.println("connecting...");
client.println("GET /api/fp/to HTTP/1.1");
client.println("Host: smartapps_IP");
client.print("Authorization: Basic ");
client.println(AuthID);
client.println();
leitura_resposta(){
se resposta recebida
salva sessao
Serial.println(“Conectado!”);
senao
Serial.println(“ERRO!”);
}

10. Globalcode – Open4education
POST
String PostData = "produto=PAO&quantidade=100"
client.print("POST /api/fp/to/smartbox/");
client.print(UserID);
client.println("/dados/ HTTP/1.1");
client.println("Host: 177.71.182.171");
client.print("Authorization: Basic ");
client.println(AuthID);
client.print("Cookie: PHPSESSID=");
client.println(PHPSESSID);
client.println("Content-Type: application/x-www-form-urlencoded");
client.print("Content-Length: ");
client.println(PostData.length());
client.println("Connection: close");
client.println();
client.print(PostData);
client.println();

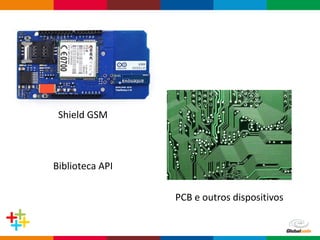

11. Globalcode – Open4education
Shield GSM
Biblioteca API
PCB e outros dispositivos

12. Globalcode – Open4education

13. Globalcode – Open4education
Obrigado!
arduino@smartapps.com.br
fabio.costa@smartapps.com.br
www.smartapps.com.br
Fabio Costa Mângia

14. Globalcode – Open4education
Agradecimentos
Ao Professor Rodrigo Almeida
Orientador TCC
https://sites.google.com/site/rmaalmeida/
