O documento descreve o processo de captura de imagens em câmeras digitais. Explica que um sensor com fotodiodos capta a luz e gera sinais elétricos proporcionais à luminosidade em cada ponto, permitindo reconstruir a imagem digitalmente. Também detalha que os sensores usam filtros de cor para ler valores RGB em cada pixel e gerar imagens coloridas após processamento por software.

1. Profª Márcia Mendes Campos

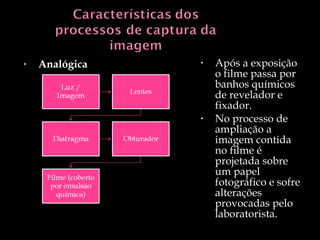

2. Analógica Após a exposição o filme passa por banhos químicos de revelador e fixador. No processo de ampliação a imagem contida no filme é projetada sobre um papel fotográfico e sofre alterações provocadas pelo laboratorista.

3. Digital Após a exposição os dados captados pelo sensor passam pelo chip da câmera e se torna e se torna um arquivo no cartão de memória. A imagem/arquivo é manipulada por softwares específicos. Sofre intervenções do operador.

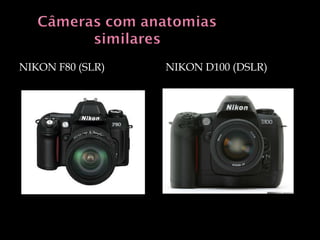

4. NIKON F80 (SLR) NIKON D100 (DSLR)

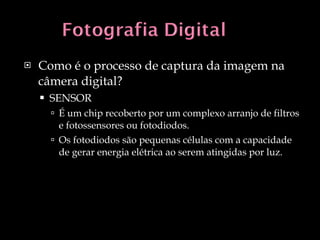

5. Como é o processo de captura da imagem na câmera digital? SENSOR É um chip recoberto por um complexo arranjo de filtros e fotossensores ou fotodiodos. Os fotodiodos são pequenas células com a capacidade de gerar energia elétrica ao serem atingidas por luz.

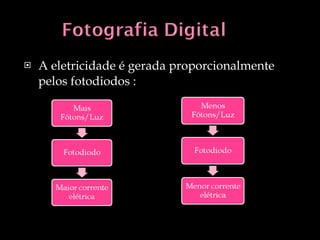

6. A eletricidade é gerada proporcionalmente pelos fotodiodos :

7. Fotodiodos com mesma função dos grãos de prata. Projetar uma imagem/luz sobre uma placa com fotodiodos . Cada fotodiodo tem a função de captar a menor parte da imagem projetada. Mapeando a posição de cada fotodiodo e lendo a quantidade de energia gerada, possibilita saber a luminosidade de cada ponto, tornando possível a reconstrução dessa imagem digitalmente (grade de valores numéricos e em preto e brando).

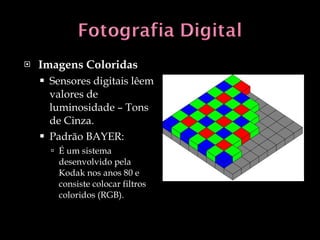

8. Imagens Coloridas Sensores digitais lêem valores de luminosidade – Tons de Cinza. Padrão BAYER: É um sistema desenvolvido pela Kodak nos anos 80 e consiste colocar filtros coloridos (RGB).

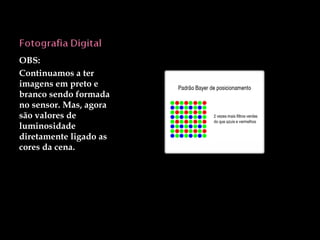

9. OBS: Continuamos a ter imagens em preto e branco sendo formada no sensor. Mas, agora são valores de luminosidade diretamente ligado as cores da cena.

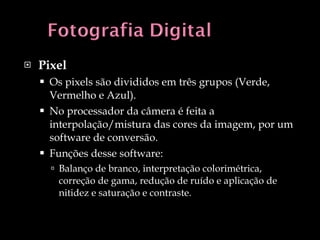

10. Pixel Os pixels são divididos em três grupos (Verde, Vermelho e Azul). No processador da câmera é feita a interpolação/mistura das cores da imagem, por um software de conversão. Funções desse software: Balanço de branco, interpretação colorimétrica, correção de gama, redução de ruído e aplicação de nitidez e saturação e contraste.

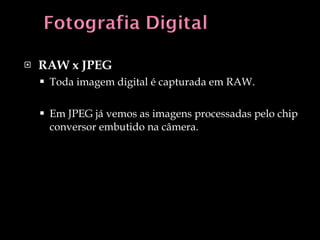

11. RAW x JPEG Toda imagem digital é capturada em RAW. Em JPEG já vemos as imagens processadas pelo chip conversor embutido na câmera.

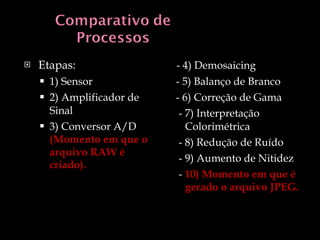

12. Etapas: 1) Sensor 2) Amplificador de Sinal 3) Conversor A/D (Momento em que o arquivo RAW é criado). - 4) Demosaicing - 5) Balanço de Branco - 6) Correção de Gama - 7) Interpretação Colorimétrica - 8) Redução de Ruído - 9) Aumento de Nitidez - 10) Momento em que é gerado o arquivo JPEG.

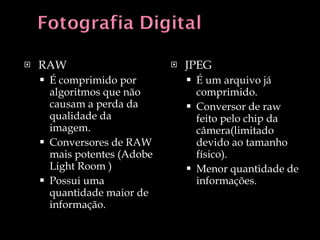

13. RAW É comprimido por algoritmos que não causam a perda da qualidade da imagem. Conversores de RAW mais potentes (Adobe Light Room ) Possui uma quantidade maior de informação. JPEG É um arquivo já comprimido. Conversor de raw feito pelo chip da câmera(limitado devido ao tamanho físico). Menor quantidade de informações.

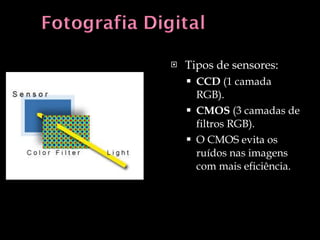

14. Tipos de sensores: CCD (1 camada RGB). CMOS (3 camadas de filtros RGB). O CMOS evita os ruídos nas imagens com mais eficiência.

15. CÉLULAS CONE DO OLHO HUMANO SENSOR DA CÂMERA

16. ANATOMIA DA VISÃO E PERCEPÇÃO HUMANA É A BASE DA EVOLUÇÃO TECNOLÓGICA DA IMAGEM TÉCNICA.
