APRESENTAÇÃO DANFOSS.

1. 1 | Danfoss Drives | DKDD.EP.412.A6.02
Danfoss Drives

2. 2 | Danfoss Drives | DKDD.EP.412.A6.02

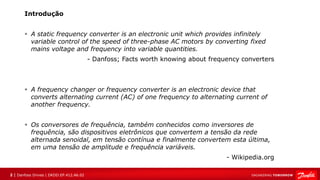

Introdução
▪ A static frequency converter is an electronic unit which provides infinitely
variable control of the speed of three-phase AC motors by converting fixed
mains voltage and frequency into variable quantities.
- Danfoss; Facts worth knowing about frequency converters
▪ A frequency changer or frequency converter is an electronic device that
converts alternating current (AC) of one frequency to alternating current of
another frequency.
▪ Os conversores de frequência, também conhecidos como inversores de
frequência, são dispositivos eletrônicos que convertem a tensão da rede
alternada senoidal, em tensão contínua e finalmente convertem esta última,
em uma tensão de amplitude e frequência variáveis.
- Wikipedia.org

3. 3 | Danfoss Drives | DKDD.EP.412.A6.02

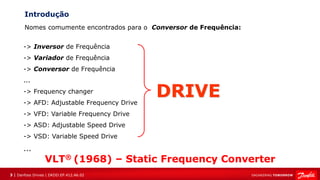

Introdução
Nomes comumente encontrados para o Conversor de Frequência:
-> Inversor de Frequência
-> Variador de Frequência
-> Conversor de Frequência
...
-> Frequency changer
-> AFD: Adjustable Frequency Drive
-> VFD: Variable Frequency Drive
-> ASD: Adjustable Speed Drive
-> VSD: Variable Speed Drive
...
DRIVE
VLT® (1968) – Static Frequency Converter

4. 4 | Danfoss Drives | DKDD.EP.412.A6.02
CONVERSOR DE FREQUÊNCIA

5. 5 | Danfoss Drives | DKDD.EP.412.A6.02

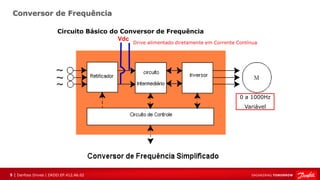

Conversor de Frequência
Circuito Básico do Conversor de Frequência
0 a 1000Hz
Variável
Vdc
Drive alimentado diretamente em Corrente Contínua

6. 6 | Danfoss Drives | DKDD.EP.412.A6.02
Conversor de Frequência
O Retificador

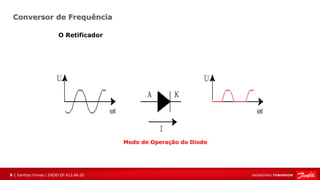

Modo de Operação do Diodo

7. 7 | Danfoss Drives | DKDD.EP.412.A6.02

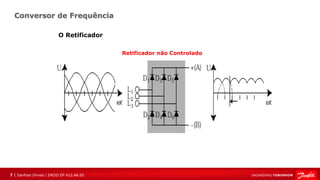

Conversor de Frequência
O Retificador
Retificador não Controlado

8. 8 | Danfoss Drives | DKDD.EP.412.A6.02

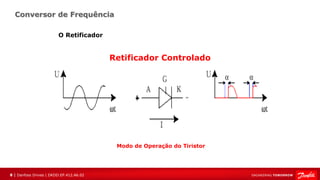

Conversor de Frequência
O Retificador
Modo de Operação do Tiristor
Retificador Controlado

9. 9 | Danfoss Drives | DKDD.EP.412.A6.02
Conversor de Frequência
O Retificador

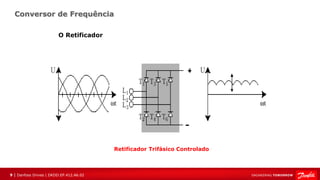

Retificador Trifásico Controlado

10. 10 | Danfoss Drives | DKDD.EP.412.A6.02
Conversor de Frequência

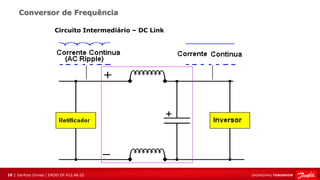

Circuito Intermediário – DC Link

11. 11 | Danfoss Drives | DKDD.EP.412.A6.02

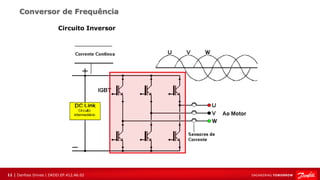

Conversor de Frequência
Circuito Inversor

12. 12 | Danfoss Drives | DKDD.EP.412.A6.02
Conversor de Frequência

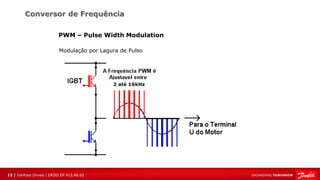

PWM – Pulse Width Modulation
2 até 16kHz
Modulação por Lagura de Pulso

13. 13 | Danfoss Drives | DKDD.EP.412.A6.02
Conversor de Frequência

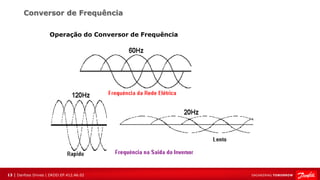

Operação do Conversor de Frequência

14. 14 | Danfoss Drives | DKDD.EP.412.A6.02

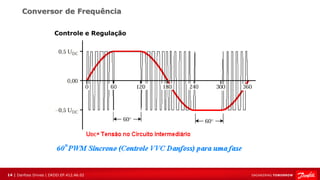

Conversor de Frequência
Controle e Regulação

15. 15 | Danfoss Drives | DKDD.EP.412.A6.02
Conversor de Frequência

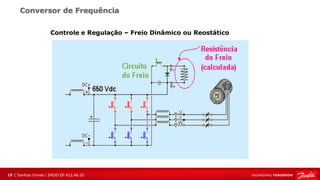

Controle e Regulação – Freio Dinâmico ou Reostático
