normas

1. NORMAS
&
CODÍGOS
PERMUTADOR DE CALOR

2. 2Orlcosta

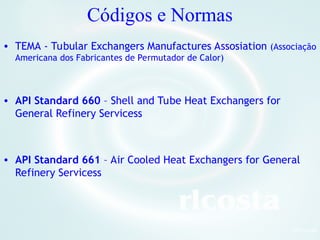

Códigos e Normas
• TEMA - Tubular Exchangers Manufactures Assosiation (Associação
Americana dos Fabricantes de Permutador de Calor)
• API Standard 660 – Shell and Tube Heat Exchangers for
General Refinery Servicess
• API Standard 661 – Air Cooled Heat Exchangers for General
Refinery Servicess

3. 3Orlcosta

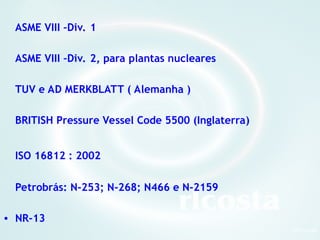

ASME VIII –Div. 1
ASME VIII –Div. 2, para plantas nucleares
TUV e AD MERKBLATT ( Alemanha )
BRITISH Pressure Vessel Code 5500 (Inglaterra)
ISO 16812 : 2002
Petrobrás: N-253; N-268; N466 e N-2159
• NR-13

4. 4Orlcosta

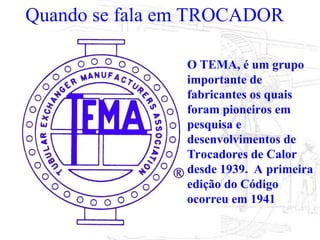

Quando se fala em TROCADOR
O TEMA, é um grupo
importante de
fabricantes os quais
foram pioneiros em
pesquisa e
desenvolvimentos de
Trocadores de Calor
desde 1939. A primeira
edição do Código
ocorreu em 1941

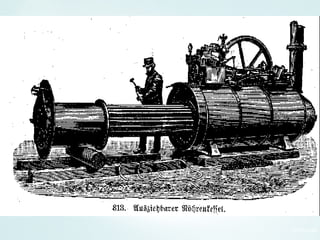

5. 5Orlcosta

6. 6Orlcosta

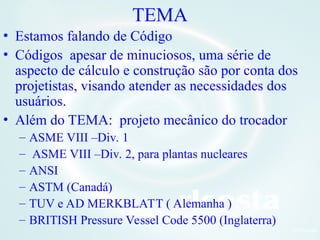

TEMA
• Estamos falando de Código
• Códigos apesar de minuciosos, uma série de
aspecto de cálculo e construção são por conta dos
projetistas, visando atender as necessidades dos
usuários.
• Além do TEMA: projeto mecânico do trocador
– ASME VIII –Div. 1
– ASME VIII –Div. 2, para plantas nucleares
– ANSI
– ASTM (Canadá)
– TUV e AD MERKBLATT ( Alemanha )
– BRITISH Pressure Vessel Code 5500 (Inglaterra)

7. 7Orlcosta

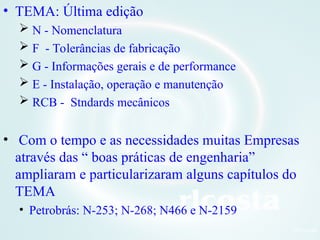

• TEMA: Última edição
 N - Nomenclatura
 F - Tolerâncias de fabricação
 G - Informações gerais e de performance
 E - Instalação, operação e manutenção
 RCB - Stndards mecânicos
• Com o tempo e as necessidades muitas Empresas
através das “ boas práticas de engenharia”
ampliaram e particularizaram alguns capítulos do
TEMA
• Petrobrás: N-253; N-268; N466 e N-2159

8. 8Orlcosta

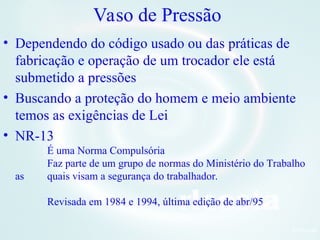

Vaso de Pressão
• Dependendo do código usado ou das práticas de
fabricação e operação de um trocador ele está
submetido a pressões
• Buscando a proteção do homem e meio ambiente
temos as exigências de Lei
• NR-13
É uma Norma Compulsória
Faz parte de um grupo de normas do Ministério do Trabalho
as quais visam a segurança do trabalhador.
Revisada em 1984 e 1994, última edição de abr/95

9. 9Orlcosta

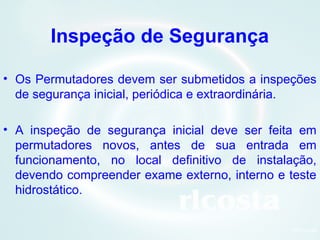

Inspeção de Segurança
• Os Permutadores devem ser submetidos a inspeções
de segurança inicial, periódica e extraordinária.
• A inspeção de segurança inicial deve ser feita em
permutadores novos, antes de sua entrada em
funcionamento, no local definitivo de instalação,
devendo compreender exame externo, interno e teste
hidrostático.

10. 10Orlcosta

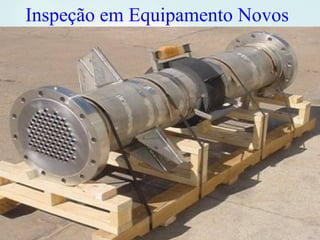

Inspeção em Equipamento Novos

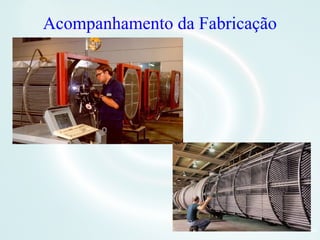

11. Acompanhamento da Fabricação
11Orlcosta

12. Acompanhamento Dimensional
12Orlcosta

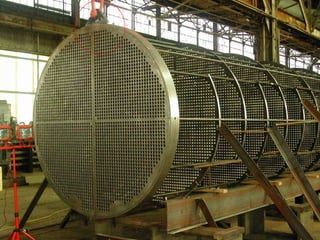

13. 13Orlcosta

14. 14Orlcosta
Fabricação pobre

15. 15Orlcosta

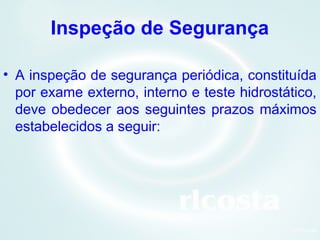

• A inspeção de segurança periódica, constituída
por exame externo, interno e teste hidrostático,
deve obedecer aos seguintes prazos máximos
estabelecidos a seguir:
Inspeção de Segurança

16. 16Orlcosta

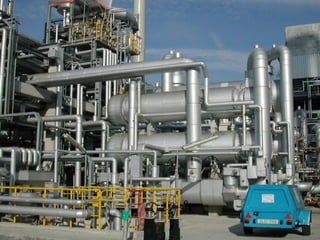

Estamos falando
em abrir e testar
todo tipo de
trocador:
Existe vantagem
em uma Empresa
ter SPIE?

17. 17Orlcosta
CATEGORIA
DO VASO
EXAME
EXTERNO
EXAME
INTERNO
TESTE
HIDROSTÁTICO
I 1 ANO 3 ANOS 6 ANOS
II 2 ANOS 4 ANOS 8 ANOS
III 3 ANOS 6 ANOS 12 ANOS
IV 4 ANOS 8 ANOS 16 ANOS
V 5 ANOS 10 ANOS 20 ANOS
a) Para estabelecimentos que não possuam
“Serviço Próprio de Inspeção de Equipamentos”

18. 18Orlcosta

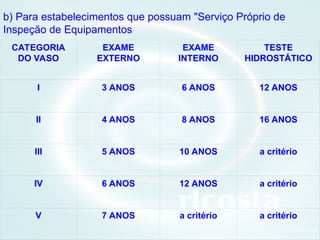

b) Para estabelecimentos que possuam "Serviço Próprio de
Inspeção de Equipamentos
CATEGORIA
DO VASO
EXAME
EXTERNO
EXAME
INTERNO
TESTE
HIDROSTÁTICO
I 3 ANOS 6 ANOS 12 ANOS
II 4 ANOS 8 ANOS 16 ANOS
III 5 ANOS 10 ANOS a critério
IV 6 ANOS 12 ANOS a critério
V 7 ANOS a critério a critério
