Catálogo de Produtos




                       3   1

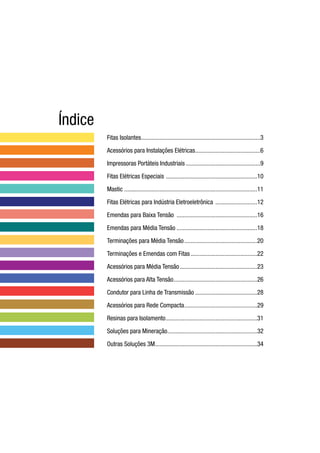

Índice
             Fitas Isolantes..............................................................................3

             Acessórios para Instalações Elétricas...........................................6

             Impressoras Portáteis Industriais.................................................9

             Fitas Elétricas Especiais ............................................................10

             Mastic ......................................................................................11

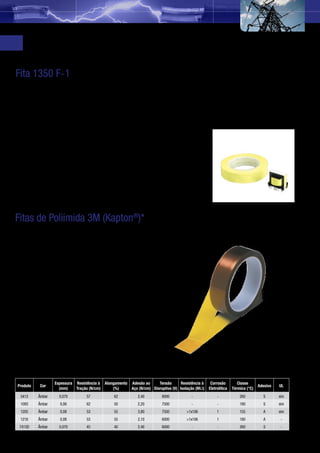

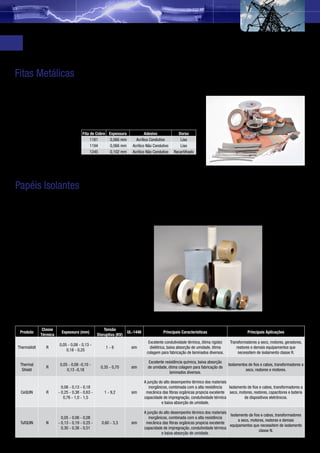

             Fitas Elétricas para Indústria Eletroeletrônica ............................12

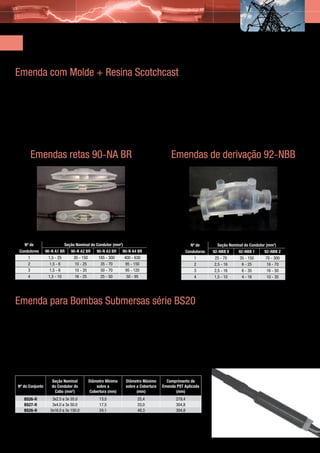

             Emendas para Baixa Tensão .....................................................16

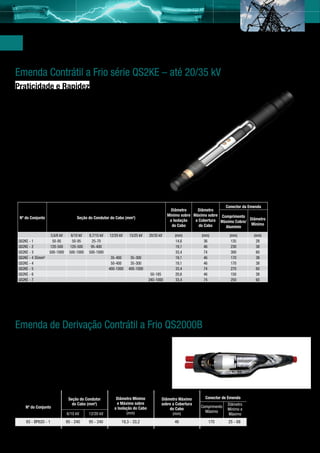

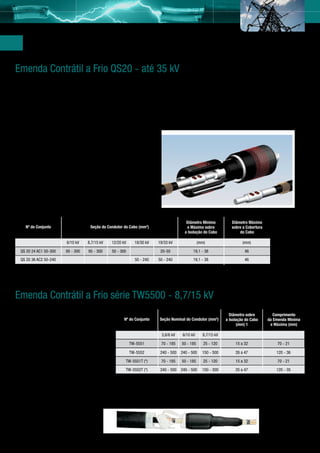

             Emendas para Média Tensão.....................................................18

             Terminações para Média Tensão................................................20

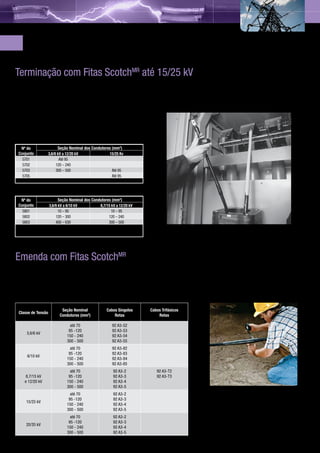

             Terminações e Emendas com Fitas............................................22

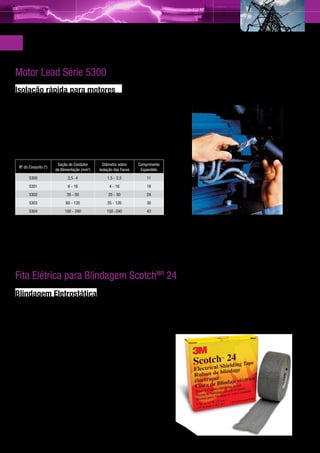

             Acessórios para Média Tensão...................................................23

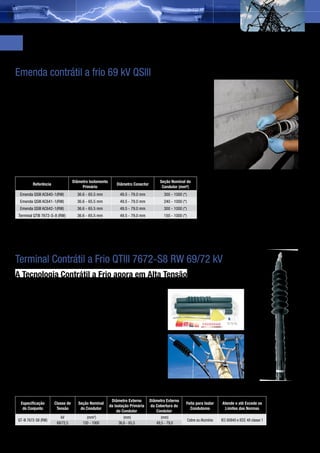

             Acessórios para Alta Tensão.......................................................26

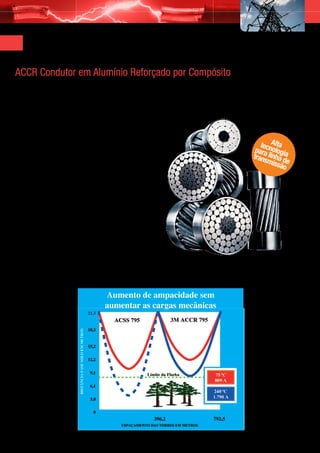

             Condutor para Linha de Transmissão.........................................28

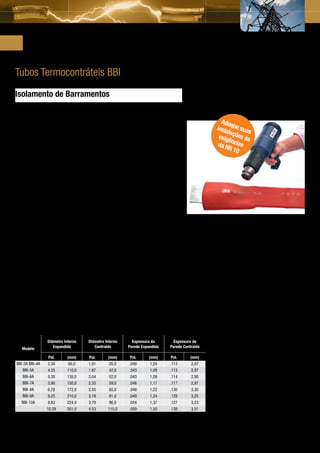

             Acessórios para Rede Compacta................................................29

             Resinas para Isolamento............................................................31

             Soluções para Mineração...........................................................32

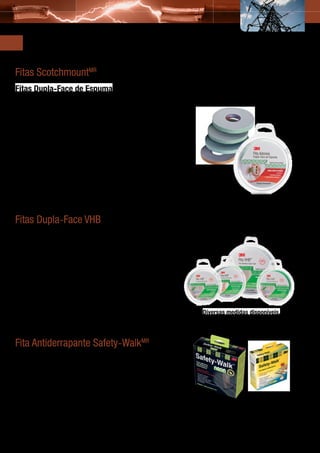

             Outras Soluções 3M...................................................................34




2
Fitas Isolantes uso Profissional
Fita Isolante ScotchMR 33+MR

                                          Classe A



                                                                          A Fita Isolante ScotchMR 33+MR possui características
                                                                          exclusivas que a tornam referência no mercado elétrico
                                                                          e nas concessionárias de energia. Sua formulação
                                                                          única garante uma alta performance de isolação e alta
                                                                          resistência mecânica na instalação elétrica.
                                                                          É a única fita isolante de uso profissional no Brasil.


Aplicações e Vantagens                                                    Propriedades
•	 Isolação de fios e cabos elétricos até 750 V;                          Espessura: 0,19 mm
•	 Cobertura final em emendas e terminações, formando capa                Medidas disponíveis: 19 mm x 5 m, 19 mm x 10 m e 19 mm x 20 m
   protetora altamente resistente à abrasão;                              Classe de temperatura: 90 ºC - Antichama
•	 Atua como camada protetora contra raios UV (Ultravioleta);             Certificada pela UC nova norma:
•	 Excelente memória elástica: garante perfeita isolação nas diversas     ABNT NBR NM 60454-3-1-5 na Classe A
   condições de intempéries;
•	 Atende à Norma RoHS: isenta de metais pesados, livre de chumbo;
•	 Qualidade 3M impressa no dorso da fita.




   Saiba Mais: Norma Brasileira de Fitas Isolantes

                                                                                   Fiqueo
   As fitas isolantes, assim como fios e cabos, evoluíram ao longo
   dos anos, acompanhando as novas tecnologias de aplicação e
                                                                                        t
                                                                                   atenelo!
   segurança.
   Desta forma, para garantir um padrão de qualidade dos produtos                  ao s
   existentes no mercado brasileiro, foi elaborada uma norma
   pela ABNT/COBEI, com 17 testes criteriosos para certificação,
   contemplando todas as categorias de fitas isolantes.                             O selo de um órgão certificador é
                                                                                    a única garantia de escolha de um
   ABNT NBR NM 60454-3-1-5/F-PVCp-90/RTp                                            produto testado, aprovado, certificado.
   Classe A: acima 0,18 mm de espessura (uso profissional).                         Não corra riscos!
   Classe B: 0,15 mm de espessura (uso geral e industrial).
                                                                                    Exija sempre produtos certificados!
   Classe C: 0,12 mm de espessura (uso geral e doméstico).


   Como saber se o produto atende à norma?
   Através da certificação oficial obtida por testes técnicos validados
   por um órgão certificador credenciado pelo INMETRO.
   Exemplos de certificadores: U/C, BVQI, AFAQ.


                                                                                                                                          3
Fitas Isolantes uso Profissional
    Fita Elétrica de Alta Tensão ScotchMR 23BR                                       Autofusão

                                                  ra
                                     Temperatu
                                        90�C

                                                                        Fita de Borracha Autofusão
                                                                        A Fita Elétrica de Alta Tensão ScotchMR 23BR adapta-se a
                                                                        qualquer superfície, por mais irregular que ela seja. Seu filme
                                                                        protetor destaca-se automaticamente com o alongamento da
                                                                        fita, gerando economia de tempo e agilidade na aplicação.




    Aplicações e Vantagens                                                   Propriedades
    •	 Isolação primária de fios, cabos, emendas, terminais e                Espessura: 0,76 mm
       terminações com classe de tensão de até 69.000 V;                     Medidas disponíveis: 19 mm x 2 m, 19 mm x 5 m e 19 mm x 10 m
    •	 Vedação contra penetração de umidade pelas pontas dos cabos           Classe de temperatura: 90º C ou 130º C em regime de emergência
       elétricos durante e após instalação de acessórios (emendas,
       terminais e terminações);
    •	 Atua como isolante elétrico nas emendas e terminações de cabos
       que possam atingir a temperatura de 130█º C, em emergência;
    •	 Excelente rendimento e alongamento.




    Fita Isolante Colorida ScotchMR 35+ Uso Profissional
    São 8 cores disponíveis para identificar e isolar com                 Aplicações e Vantagens
    segurança e resistência, fios e cabos elétricos.                      •	 Isolação de fios e cabos elétricos até 750 V;
                                                                          •	 Identificação de saídas de motores, barramentos, áreas de segurança,
                                                                             chicotes de fios, etc.;
    Propriedades                                                          •	 Resistente a raios UV (Ultravioleta);
    Espessura: 0,18 mm                                                    •	 Excelente memória elástica;
    Medidas disponíveis: 19 mm x 20 m                                     •	 Atende à Norma RoHS: isenta de metais pesados, livre de chumbo.
    Classe de temperatura: 90 ºC
    Cores disponíveis: amarela, azul, branca,
    cinza, marrom, verde, vermelha e violeta                                                     Classe A
    Certificada pela TUV norma ABNT NBR NM 60454-3-1-5 na Classe A




4

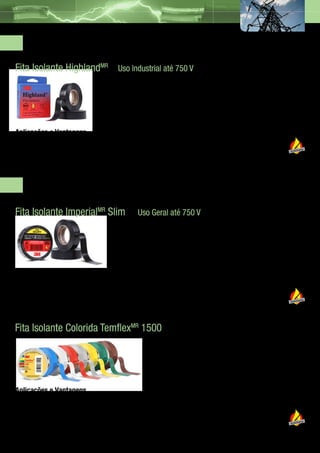

Fitas Isolantes Uso Industrial
Fita Isolante HighlandMR Uso Industrial até 750 V


                                                                   Propriedades
                                                                   Espessura: 0,15 mm
                                                                   Medidas disponíveis: 19 mm x 5 m, 19 mm x 10 m e 19 mm x 20 m
Aplicações e Vantagens                                             Classe de temperatura: 90 ºC
•	 Isolação de fios e cabos elétricos até 750 V;                   Atende à norma RoHS
•	 Proteção mecânica de cabos de ferramentas.                      Certificada pela nova norma ABNT NBR NM 60454-3-1-5, na classe B




         Fitas Isolantes Uso Geral
Fita Isolante ImperialMR Slim                                     Uso Geral até 750 V




                                                                   Propriedades
                                                                   Espessura: 0,13 mm
Aplicações e Vantagens                                             Medidas disponíveis: 18 mm x 5 m, 18 mm x 10 m e 18 mm x 20 m
•	   Pequenos reparos elétricos domésticos;                        Classe de temperatura: 90 ºC
•	   Conserto de eletrodomésticos, aparelhos eletrônicos, etc.;    Atende à norma RoHS
•	   Reforço em cabos de ferramentas, etc;                         Certificada pela nova norma ABNT NBR NM 60454-3-1-5, na classe C
•	   Manutenções provisórias.



Fita Isolante Colorida TemflexMR 1500

                                                                   São 7 cores disponíveis para identificar
                                                                   e isolar fios e cabos em geral.




                                                                   Propriedades
Aplicações e Vantagens                                             Espessura: 0,13 mm
•	 Identificação de fios e cabos elétricos com                     Medidas disponíveis: 18 mm x 10 m e 18 mm x 20 m
   temperatura de até 90 ºC;                                       Classe de temperatura: 90 ºC
•	 Identificação de barramentos;                                   Atende à norma RoHS
•	 Marcação de peças e ferramentas.                                Certificada pela nova norma ABNT NBR NM 60454-3-1-5, na classe C
                                                                   Cores disponíveis: azul, branca, vermelha, cinza, amarela, verde e marrom.

                                                                                                                                                5
Acessórios para Instalações Elétricas

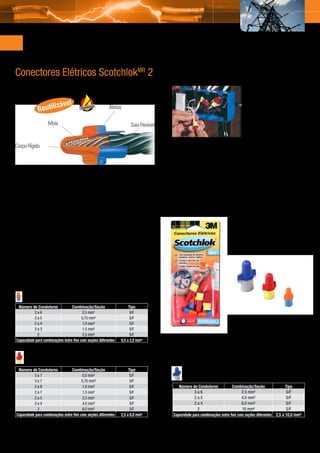

    Conectores Elétricos ScotchlokMR 2

                            zável
                  Reutili




                                                                                   Fácil Aplicação
                                                                                   Os Conectores Elétricos ScotchlokMR 2 dispensam o uso
                                                                                   de solda e ferramentas para instalações. Seu princípio é
                                                                                   baseado na conexão por pressão, assegurando ligações
    Aplicações e Vantagens
                                                                                   permanentes nas condições mais severas de uso.
    •	 Instalações em chuveiros, luminárias, lustres, etc.;
    •	 Conexões em motores elétricos;
                                                                                   Recomendados para uso interno e externo.
    •	 Forte resistência à tração.



    Propriedades
    Classe de tensão: 750 V
    Classe de temperatura: 105 ºC
    Corpo de polipropileno autoextinguível e resistente a raios UV
    Mola de aço com proteção anticorrosiva
    Facilidade de manuseio (aletas)


         Conector tipo O/B
     Número de Condutores            Combinação/Seção                   Tipo
              2a6                           0,5 mm²                      S/F
              2a5                           0,75 mm²                     S/F
              2a4                            1,0 mm²                     S/F
              2a3                            1,5 mm²                     S/F
                2                            2,5 mm²                     S/F
    Capacidade para combinações entre fios com seções diferentes   0,5 a 2,5 mm²
                                                                                   Disponível também em embalagem encartelada,
                                                                                   ideal para lojas de autosserviço.
          Conector tipo R/Y
     Número de Condutores            Combinação/Seção                   Tipo
              5a7                           0,5 mm²                      S/F
              3a7                           0,75 mm²                     S/F            Conector tipo B/G
              2a8                            1,0 mm²                     S/F          Número de Condutores            Combinação/Seção                Tipo
              2a7                            1,5 mm²                     S/F                   3a6                          2,5 mm²                   S/F
              2a5                            2,5 mm²                     S/F                   2a5                          4,0 mm²                   S/F
              2a4                            4,0 mm²                     S/F                   2a4                          6,0 mm²                   S/F
                2                            6,0 mm²                     S/F                     2                          10 mm²                    S/F
    Capacidade para combinações entre fios com seções diferentes   2,5 a 6,0 mm²   Capacidade para combinações entre fios com seções diferentes 2,5 a 10,0 mm²
    S/F = Sólido/Flexível



6
Acessórios para Instalações Elétricas
Conectores Elétricos Scotchlok MR IDC

                                    sem
                          Conectaapar
                           de senc
                              os fios
                                          Emenda de Derivação
                                          Os Conectores ScotchlokMR IDC são dotados de contatos
                                          de latão estanhado em forma de “U” que, em uma
                                          única operação, removem a capa isolante dos fios sem
                                          a utilização de alicates especiais. Conectam e isolam
                                          através do corpo de polipropileno autoextinguível.




                                          Aplicações e Vantagens
                                          •	   Instalações prediais, industriais e equipamentos;
                                          •	   Fácil e rápida aplicação;
                                          •	   Não precisa desencapar fios, nem utilizar ferramentas especiais;
                                          •	   Não reutilizável.




                                                                                                                  7
Acessórios para Instalações Elétricas
    Dispensador Scotchcode MR
    Dispensador de Fitas para Identificação STD
    Compactos, leves e práticos, os dispensadores são compostos por dez compartimentos
    recarregáveis, com as opções de códigos:
    •	 STD 0-9: dispensador carregado com dez rolos de fitas numeradas de 0 a 9;
    •	 STD-C: dispensador carregado com dez rolos de fitas nas cores: preta, azul, marrom, verde,
       cinza, laranja, vermelha, violeta, branca e amarela;
    •	 STD: dispensador vazio para completar de acordo com o código utilizado;
    •	 Refis: para reabastecimento do dispensador.


    Propriedades
    Medidas dos rolos: 5,46 mm x 2,44 m (largura x comprimento)
    Rendimento: permite aproximadamente 100 identificações
    Composição: filme de poliéster com adesivo acrílico
    Classe de temperatura: 120 ºC




    Lubrificante 3M
    Gel à Base d’Água
                                                                                                      Produto el
                                                                                                               áv
    Aplicações                                                                                      não inflam

    •	 Puxamento e arrasto de fios e cabos de energia ou
       telecomunicações;
    •	 Lubrificação de partes ou componentes em geral para arrasto;
    •	 Lubrificações temporárias contra atrito;
    •	 Não danifica a superfície do cabo;
    •	 Trabalho limpo, sem deixar resíduos e seguro.




                     Produto                Unidade
               Lubrificante 3M 1L       Frasco com 1 litro
              Lubrificante 3M 3,78L   Balde com 3,78 litros    Lançamento!

             Lubrificante 3M 18,92L   Balde com 18,92 litros   Lançamento!




8

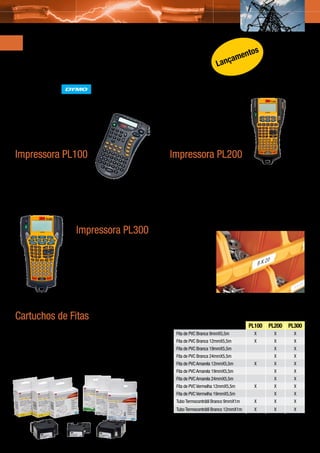

Impressoras Portáteis Industriais                                                                             tos
                                                                                                             en
       Nova linha de impressoras portáteis industriais para identificação de fios, cabos, painéis,   La nçam
       quadros e equipamentos em geral. Teclas de atalho que aumentam a produtividade
       em todos os modelos de impressoras, para um trabalho muito mais profissional e duradouro.
       Produzidas por:




Impressora PL100                                                            Impressora PL200
• Fácil de usar;                                                            • Robusta e ao mesmo tempo leve, ideal para uso industrial;
• Ótimo custo benefício;                                                    • Salva mais de 100 etiquetas customizadas, dando maior
• Teclas de atalho para rápida produção de etiquetas;                         produtividade ao trabalho;
• Imprime também tubos termocontráteis.                                     • Durável e resistente;
                                                                            • Visor luminoso;
                                                                            • Imprime códigos de barra 39 e 128.



                               Impressora PL300
                               • Exclusivas teclas de atalho e conectividade com o computador;
                               • Software simples de usar;
                               • Capacidade de carregar imagens e logotipos;
                               • 1MB de memória, salva mais de 1000 etiquetas;
                               • Mais de 250 símbolos industriais;
                               • Equipamento durável, robusto e revestido com capa protetora.




Cartuchos de Fitas
                                                                               	                                     PL100	PL200	PL300
• Fitas resistentes, próprias para o ambiente industrial e agressivo;          Fita de PVC Branca 9mmX5,5m	           X	       X	         X
• Etiquetas de PVC: resistência à raios UV, intempéries,                       Fita de PVC Branca 12mmX5,5m	          X	       X	         X
  óleos, produtos químicos;                                                    Fita de PVC Branca 19mmX5,5m		                  X	         X
• Tubos termocontráteis para identificação de fios e cabos;                    Fita de PVC Branca 24mmX5,5m		                  X	         X
• Único modelo para todos os modelos de impressoras.                           Fita de PVC Amarela 12mmX5,5m	         X	       X	         X
                                                                               Fita de PVC Amarela 19mmX5,5m		                 X	         X
                                                                               Fita de PVC Amarela 24mmX5,5m		                 X	         X
                                                                               Fita de PVC Vermelha 12mmX5,5m	        X	       X	         X
                                                                               Fita de PVC Vermelha 19mmX5,5m		                X	         X
                                                                               Tubo Termocontrátil Branco 9mmX1m	     X	       X	         X
                                                                               Tubo Termocontrátil Branco 12mmX1m	    X	       X	         X




                                                                                                                                              9

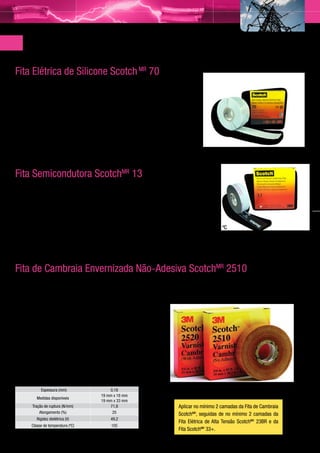

Fitas Elétricas Especiais
     Fita Elétrica de Silicone Scotch MR 70
     Fita Resistente a Altas Temperaturas e Raios UV (Ultravioleta)
     Aplicações                                                       Propriedades
     •	 Proteção externa de terminações, oferecendo                   Espessura: 0,30 mm
        proteção contra arco proporcionado pelo                       Medidas disponíveis: 25 mm x 9 m
        trilhamento elétrico;                                         Classe de temperatura: 180 ºC
     •	 Proteção extra para locais poluídos ou com
        grande umidade relativa.




     Fita Semicondutora ScotchMR 13
     Fita à Base de Borracha Autofusão
     Aplicações                                                                Propriedades
     •	 Suavizar a concentração de cargas na área de corte da                  Espessura: 0,76 mm
        blindagem, na elaboração de emendas em média e alta                    Medidas disponíveis: 19 mm x 4,5 m
        tensão;                                                                Classe de temperatura: 90 ºC ou 130 ºC
     •	 Reconstituição das camadas semicondutoras internas e                   em regime de emergência
        externas dos cabos com classe de tensão até 35.000 V.



     Fita de Cambraia Envernizada Não-Adesiva ScotchMR 2510
     Confeccionada com tecido de cambraia de algodão em trama diagonal, tratado à base de óleo, coberto com
     verniz amarelo de alto grau isolante, resistente à umidade, óleo e solventes.

     Aplicações
     •	 Isolação primária em motores e outras conexões em que seja
        necessário o acesso rápido;
     •	 Isolação primária em motores, onde exista presença de óleos,
        solventes e temperatura de até 105 °C;
     •	 Aplicações diversas, como barramentos em conexões até 15.000 V;
     •	 Construção de cones de alívio de tensão em cabos de energia
        isolados com cambraia envernizada.


     Propriedades
                   Espessura (mm)                         0,18
                                                      19 mm x 18 mm
                 Medidas disponíveis
                                                      19 mm x 33 mm
              Tração de ruptura (N/mm)                    71,8                               Aplicar no mínimo 2 camadas da Fita de Cambraia
                  Alongamento (%)                          25                                ScotchMR, seguidas de no mínimo 2 camadas da
                 Rigidez dielétrica (V)                    49,2
                                                                                             Fita Elétrica de Alta Tensão ScotchMR 23BR e da
              Classe de temperatura (ºC)                   105
                                                                                             Fita ScotchMR 33+.
     Aprovada de acordo com os requisitos da ASTM D-295.

10
Fitas Elétricas Especiais
Massa para Isolamentos Elétricos ScotchfilMR
Composto em Forma de Fita                                  Aplicações
                                                           •	   Isolamento em instalações elétricas até 750 V;
                                                           •	   Arredondamento da superfície de conectores com parafusos salientes;
                                                           •	   Preenchimento de espaços vazios deixados pelo conector tipo split-bolt, nas emendas;
                                                           •	   Indicada para qualquer tipo de enchimento não metálico em conexões elétricas,
                                                                vedações de instalações elétricas e proteção contra corrosão.

                                                           Propriedades
                                                           Nova espessura: 3,2 mm
                                                           Medidas disponíveis: 38 mm x 1,5 m
                                                           Classe de temperatura: 80 ºC




           Mastic
Soluções para Proteção Elétrica e Vedação
Mastic 3M é a solução ideal para aplicações que exijam fácil aplicação e conformidade do produto, excelente
vedação, água e intempérie, pois não se torna quebradiço ao longo do tempo.
                                        Densidade Espessura/ Tensão disruptiva          Classe Térmica °C
  Código    Material   RoHS      Cor                                           Corrosão                     Aderência                    Propriedades
                                         (g/cm³)  Dimensão      (Volts/mm)                 Método 3M
  7661                          Preta     1.50                     2,500                       80                                       Alta aderência
  7662                Isento de Bege      1.70                     4,000                       90                                       Maleabilidade
                      materiais                   Conforme o
  7668      Borracha            Preta     1.35                     10,000      Negativa        110          Permanente                  Fácil aplicação
                     pesados na                     projeto
  7669               formulação Preta     1.30                     9,000                       90                        Baixo odor e resistente a baixas temperaturas
  7670                          Preta     1.40                     12,000                      90                                Elasticidade e conformação


Aplicações
•	 7662 - Uso na indústria automobilística para vedação de chicotes elétricos e
   nas concessionárias de energia nos aterramentos e conexões em geral.
•	 7668 - Devido à facilidade de aplicação e remoção é utilizado nas emendas e
   conexões de telefonia.
•	 7669 - Excelentes propriedades elétricas, de baixo odor e resistência a baixas
   temperaturas. É muito utilizada na linha branca.
•	 7670 - Uso nas concessionárias de energia para isolação e vedação em geral.
                                                                                               7662                             7668
                                                                                                                                                                         11
Fitas Elétricas para Indústria Eletroeletrônica
     Fita de Tecido de Vidro ScotchMR 27
     Manutenção de Motores
     Ideal para utilização em motores, fornos e caldeiras com temperatura até 130 ºC.

     Aplicações
     •	 Isolamentos em motores elétricos
        com classes de tensão até 750 V;
     •	 Fixação e enrolamento de motores;
     •	 Fixação de fios e derivações de
        bobinas elétricas;

     Propriedades
     Espessura: 0,18 mm
     Classe de temperatura: 130 ºC
     Adesivo de borracha termoendurecedora
     Cor: branca
     Várias medidas disponíveis




     Fita 69
     Fita adesiva constituída por um dorso de tecido de vidro recoberto por um adesivo de
     silicone sensível à pressão e resistente a elevadas temperaturas.
     Aplicações
     •	 Recuperação e reparos de bobinas em máquinas de mineração;
     •	 Reforço de isolação elétrica instalada, onde cargas elevadas causam alto aquecimento
        de avaria da isolação original. (ex. controle de alimentação de motor);
     •	 Isolação elétrica dos alimentadores de fornos elétricos;
     •	 Substitui a Fita de Tecido de Vidro 27 onde são necessárias fitas resistentes a alta
        temperatura;
     •	 Isolação classe (H) em terminações de transformadores tipo seco.

     Características
     •	 Adesivo thermosetting que assegura
        acréscimo de adesão quando
        aplicadas em áreas de temperatura
        ambiente elevada;
     •	 Atende UL recomendado para uso
        contínuo a 200º.




12
Fitas Elétricas para Indústria Eletroeletrônica

Fita Elétrica de Poliéster ScotchMR 56
Fita Elétrica 56 é constituída por um filme de poliéster coberto com um adesivo termofixo
de borracha sensível à pressão. Esta fita adesiva é conformável, certificada RoHS e possui
excelentes propriedades elétricas.

Aplicações
A fita 3M 56 é especialmente indicada para aplicações como enfitamento de bobinas, capacitores, fabricação
de chicotes, transformadores, motor de polos, motores fracionários.

Características
•	 Excelente resistência elétrica
•	 Resistente a temperaturas de até 130 ºC em
   regime contínuo
•	 Isento de metais pesados (atende à norma RoHS)

Para máxima resistência aos solventes e propriedades
de adesão, a fita adesiva deverá ser curada em um dos
seguintes ciclos:
	        1 hora		            150 °C
	        2 horas		           135 °C
	        3 horas		           120 °C




Fita Elétrica de Poliéster ScotchMR 2005
Fita adesiva constituída por um dorso de poliéster recoberto por um
adesivo de borracha termoendurecedora.

Aplicações
•	 Isolamento de condensadores, bobinas telefônicas,
   peças de máquinas e motores elétricos;
•	 Isolamento de fases e entre camadas
   intermediárias dos enrolamentos de motores, relês,
   transformadores, bobinas e proteção de condutores.



Características
•	 Excelente resistência elétrica;
•	 Resistente a temperaturas de até 130 ºC em regime
   contínuo;
•	 Boa resistência à ação de solventes;
•	 Isento de metais pesados (atende à norma RoHS);
•	 Grande força de ligação entre adesivo e dorso.



                                                                                                             13
Fitas Elétricas para Indústria Eletroeletrônica
     Fita 1350 F-1
     Fita Adesiva 1350F é uma fita isolante elétrica constituída de um dorso de poliéster que atende aos
     requisitos de retardância à chama da UL 510, coberto por um adesivo acrílico sensível à pressão.
     Oferece também uma excelente resistência ao envelhecimento térmico e resistência à solventes,
     desbobinamento uniforme e adequado para uso em equipamentos dispersão automático.

     Aplicações                                                    Características
     A fita 3M 1350F especialmente indicada para:                  •	 Certificação UL para retardância à chama;
     •	 Aplicações como enfitamento de bobinas e                   •	 Certificação UL - classe 130 ºC/CSA;
         capacitores;                                              •	 Resistência à solventes sem cura.
     •	 Fabricação de chicotes e transformadores;
     •	 Motor de pólos, motores fracionários.




     Fitas de Poliimida 3M (Kapton®)*
     Mascaramento Térmico
     Fitas de poliimida com adesivo à base de silicone, desenvolvidas para
     aplicações que exigem mascaramento térmico.
     •	 Excelente resistência elétrica;
     •	 Resistente a altas temperaturas de até 260 ºC em regime contínuo;
     •	 Resistente a baixas temperaturas de até -73 ºC em regime contínuo;
     •	 Excelente conformabilidade.
     * Kapton é marca registrada da DuPont.



     Aplicações
     •	 Mascaramento térmico para placas de
        circuito impresso no processo de Wave
        Solder ou processo de imersão em solda;
     •	 Proteção superficial em processo com
        elevada temperatura de cura;
     •	 Revestimento de partes expostas a altas
        temperaturas.                                                                        Resistente a Altas Temperaturas

                                Espessura Resistência à Alongamento Adesão ao     Tensão       Resistência à    Corrosão         Classe
      Produto         Cor                                                                                                                    Adesivo   UL
                                  (mm)    Tração (N/cm)     (%)     Aço (N/cm) Disruptiva (V) Isolação (MΩ)    Eletrolítica   Térmica (°C)
        5413        Âmbar          0,070        57            62          2,40        8000           -              -             260          S       sim
        1093        Âmbar          0,06         62            50          2,20        7500           -              -             180          S       sim
        1205        Âmbar          0,08         53            55          3,80        7500        >1x106            1             155          A       sim
        1218        Âmbar          0,08         53            55          2,10        6000        >1x106            1             180          A        -
       7413D        Âmbar          0,070        45            40          2,40        6000           -              -             260          S        -

     Teste realizado de acordo com a norma ABNT NBR NM 60454-3.
14
Fitas Elétricas para Indústria Eletroeletrônica
Fitas Metálicas
Aterramento e Drenagem (EMC/EMI)
Utilizadas para aterramento e drenagem de cargas estáticas, além de
blindagem de campos eletromagnéticos.

Aplicações                             Propriedades
•	   Transformadores;                   Fita de Cobre Espessura               Adesivo            Dorso
                                             1181      0,066 mm         Acrílico Condutivo        Liso
•	   Bobinas de televisores;
                                             1194      0,066 mm       Acrílico Não Condutivo      Liso
•	   Eletrodomésticos;                       1245      0,102 mm       Acrílico Não Condutivo   Recartilhado
•	   Outros dispositivos
     eletroeletrônicos.



Papéis Isolantes
Baixa absorção de umidade                                                         Suporte voltagem a longo prazo
•	 Dimensionalmente estáveis;                                                     •	 Confiabilidade do isolamento elétrico = equipamento confiável.
•	 Requisitos pós-estufa reduzidos;
•	 Não precisa de embalagens especiais ou exigências
   para retirar umidade.


Alta condutividade térmica
•	 Equipamentos trabalhando em temperaturas
   mais baixas, aumentando sua vida útil;
•	 Excelente opção de redução de custo, para
   projetistas de equipamentos elétricos.


Boa absorção de verniz
•	 Melhora a condutividade térmica e rigidez dielétrica;
•	 Equipamentos mais silenciosos.

                Classe                                Tensão
     Produto               Espessura (mm)                           UL-1446              Principais Características                         Principais Aplicações
               Térmica                            Disruptiva (KV)
                                                                                Excelente condutividade térmica, ótima rigidez    Transformadores a seco, motores, geradores,
                         0,05 - 0,08 - 0,13 -
 ThermaVolt      R                                     1-6            sim        dielétrica, baixa absorção de umidade, ótima         reatores e demais equipamentos que
                             0,18 - 0,25
                                                                               colagem para fabricação de laminados diversos.          necessitem de isolamento classe R.

                                                                                Excelente resistência química, baixa absorção
     Thermal              0,05 - 0,08 -0,10 -                                                                                    Isolamentos de fios e cabos, transformadores a
                 R                                  0,35 - 0,70       sim       de umidade, ótima colagem para fabricação de
      Shield                  0,13 -0,18                                                                                                   seco, reatores e motores.
                                                                                             laminados diversos.

                                                                              A junção do alto desempenho térmico dos materiais
                           0,08 - 0,13 - 0,18                                    inorgânicos, combinada com a alta resistência  Isolamento de fios e cabos, transformadores a
     CeQUIN      R       - 0,25 - 0,38 - 0,63 -       1 - 9,2         sim      mecânica das fibras orgânicas propicia excelente seco, motores, reatores, capacitores e bateria
                            0,76 - 1,0 - 1,5                                  capacidade de impregnação, condutividade térmica           de dispositivos eletrônicos.
                                                                                         e baixa absorção de umidade.

                                                                              A junção do alto desempenho térmico dos materiais
                                                                                                                                Isolamento de fios e cabos, transformadores
                           0,05 - 0,06 - 0,08                                    inorgânicos, combinada com a alta resistência
                                                                                                                                     a seco, motores, reatores e demais
     TufQUIN     N       - 0,13 - 0,19 - 0,25 -     0,60 - 3,3        sim      mecânica das fibras orgânicas propicia excelente
                                                                                                                                equipamentos que necessitem de isolamento
                           0,30 - 0,38 - 0,51                                 capacidade de impregnação, condutividade térmica
                                                                                                                                                 classe N.
                                                                                         e baixa absorção de umidade.

                                                                                                                                                                                  15
Emendas para Baixa Tensão
     Emenda Contrátil a Frio Série QI - 1 kV
     Emenda contrátil a frio tubular em borracha EPDM pré-expandida
     com Mastic incorporado, para isolação de cabos de energia,
     classe de tensão até 0,6/1 kV e seções até de 630 mm².

     Aplicações                                              Características
     •	 Reconstituição da isolação elétrica primária         •	 Instalação rápida
        em emendas de cabos de potência isolados             •	 Fácil aplicação
        – 450/750 V ou 0,6/1 KV;                             •	 Acompanha a movimentação do cabo
     •	 Emendas de cabos de baixa tensão em                     (contração, dilatação e curvatura)
        lugares de difícil aplicação de fitas;               •	 Vedação contra umidade
     •	 Emendas de cabos de baixa tensão                     •	 Não requer nenhuma ferramenta
        em canaletas, caixas de passagem ou                     especial para instalação.
        diretamente enterradas;
     •	 Proteção física e vedação contra umidade                                                      Propriedades
        em conectores terminais e de emendas de                                                       Físicas
        baixa tensão.                                                                                 Cor: Preta
     •	 Resistente a umidade. Atende aos                                                              Resistência à tração 300%: 3,30 Mpa
        requisitos da ANSI C-119.1                                                                    Ruptura: 9,60 Mpa
                                                                                                      Alongamento: 750%
                                                           Diâmetro Isolação   Diâmetro Máximo
         Produto        Seção do Condutor do Cabo (mm2)
                                                                Faixa              Conector
                                                                                                      Absorção de água 7 dias 90 °C: 2,3% do peso
                           Conector AL    Conector Cobre         (mm)                (mm)
                                                                                                      Elétricas
       QI-5/16-220            6-50            6-70               5-16                 16
       QI-10/37-270          25-185          25-300             10-37                 17              Rigidez dielétrica: 14,3 kV/mm
       QI-18/57-325          95-630          95-630             18-57                 57              Rigidez dielétrica 7 dias em água 90 °C: 11,1 kV/mm

     Obs.: Não inclui luvas de emendas.




     Emenda Contrátil a Frio PST série 8420 (750-1 kV)
     Aplicações
                                               Diâmetro       Diâmetro     Comprimento
        Nº do          Seção Nominal do
                                            Mínimo sobre a Máximo sobre a de Emenda PST
       Conjunto    Condutor do Cabo (mm ) 2
                                            Cobertura (mm) Cobertura (mm) Aplicada (mm)
                      750 V      0,6/1 kV
       8424-8        1,5 – 35    1,5 – 16         2,5            9,9           203,2
       8425-8        50 – 70     25 – 35          9,9            17,8          203,2
       8426-9       95 – 120     50 – 70          13,0           25,4          228,6
       8426-11      95 – 120     50 – 70          13,0           25,4          279,4
       8427-12      150 – 185    95 – 150         17,5           33,0          304,8                             Praticidade e Rapidez
       8427-16      150 – 185    95 – 150         17,5           33,0          406,4
       8428-12      240 – 500   185 – 300         24,1           48,3          304,8
       8428-18      240 – 500   185 – 300         24,1           48,3          457,2             •	 Reconstituição da isolação elétrica primária em emendas
       8429-18        500 - *     400 - *         32,5           63,5          457,2                de cabos de potência isolados – 750 V ou 0,6/1 kV;
     (*) Considerar o diâmetro do cabo.
                                                                                                 •	 Podem ser utilizadas em instalações de emendas
                                                                                                    internas ou subterrâneas;
                                                                                                 •	 Proteção física e vedação contra umidade em
                                                                                                    conectores terminais e de emendas de baixa tensão;
                                                                                                 •	 Atende a norma NBR 9513.
     Obs.: Não inclui luvas de emendas.
16
Emendas para Baixa Tensão
Emenda com Molde + Resina Scotchcast
Excelente solução para isolação de cabos
                Emenda com Molde + Resina Scotchcast
Aplicações com Molde + Resina Scotchcast
       Emenda
              Excelente solução para isolação de cabos
       Excelente solução para isolação de cabos
•	 Isolação e vedação contra penetração de umidade em emendas de cabos de potência,
   singelos ou multipolares não blindados até 1.000 V;
•	 Ensaiada conforme norma EN 50393;
•	 Indicado para emendas retas e de derivação em instalações submersas e subterrâneas.
                  Ensaiada conforme norma EN 50393
           Ensaiada conforme norma EN 50393
                   Indicado para emendas retas e de derivação em instalaçoes submersas e subterrâneas
           Indicado para emendas retas e de derivação em instalaçoes submersas e subterrâneas
        Emendas retasretas 90-NA BR
          Emendas retas 90-NA BR BR
              Emendas 90-NA                                                       Emendas de derivação 92-NBB
                                                                                 Emendas de derivação 92-NBB 92-NBB
                                                                                      Emendas de derivação




                              Seção Nominal do Condutor (mm²)                              Seção NomSeçãoC inal domondutor (m ²)
                                                                                                      inal do Nominal do Condutor (mm2)m
                                                                                                                 ondutor (mC  ²)
	   Nº de	 de Nº de
         Nº               Seção Nominal do Condutordo Condutor (mm²)
                                   Seção Nominal (mm2)                     Nº de   Nº de de
                                                                                    	   Nº              Seção Nom
     Condutores 90-N A1 90-N A2 BR	         90-N A3 90-N A3 BR 90-N A4ondutores ondutores 0
	 Condutores	 90-N A1 BR	 BR 90-N A2 BR 90-N A3 BR	 90-N A4 BR
             Condutores 90-N A1 BR 90-N A2 BR BR 90-N A4 BR              C       C 	92-NB 92-NB 0 B1 92-NB 1	 B292-NBB 2 B2
                                                                                      Condutores
                                                                                            B        92-NBB 0
                                                                                                     92-NB          92-NBB
                                                                                                                         92-NB
	     1	        1,5 - 25	      35 - 150	    185 - 300	   400 - 630
                                                                          BR                            B                  B1         92-NB
                                                                                    	      1	         25 - 70	       35 - 150	     70 - 300
	     2	   1        1,5 - 251,5 35 25	 35 185 70	 18595 300 400 - 630 1
                 1,5 - 6
                  1             10 -
                                 - 25- 150 35 - - 300 400 - 630
                                             - 150         - - 150                  	1
                                                                                      25 - 2
                                                                                           70         35 - 16
                                                                                                  25 - 70
                                                                                                      2,5
                                                                                                          - 150 35 - 150 300 16 - 70- 300
                                                                                                                          70 -
                                                                                                                      6 - 25	          70
	     3	 2       1,5 1,5	- 6 1,5 10 - 25 1050 25 70 359570
                  2  -6         10--635	      35 70
                                              - --        95 --120 95 - 150 2
                                                           -
                                                                150                 	 2 -3
                                                                                      2,5 16
                                                                                                      - 6 - 25
                                                                                                  2,5 2,5 - 16
                                                                                                        16           6 -- 25 - 70 16 -16 - 70
                                                                                                                      6 35	16           50
	     4	 3      1,5 - 10	- 6
                     1,5       1610 - 35
                                   - 25	       50 -70
                                             25 - 50	    95 - 95
                                                          50 - 120           3      	 2,5 -4
                                                                                            16          6 - 25
                                                                                                      1,5 - 10	       4 - 16	 - 50 10 - 35
                                                                                                                           16
                     3          1,5 - 6    10 - 35    50 -70    95 - 120                  3          2,5 - 16       6 - 25          16 - 50
            4          1,5 - 10     16 -25    25 - 50   50 - 95          4                1,5 - 10         4 - 16        10 - 35
                     4         1,5 - 10    16 -25     25 - 50   50 - 95                   4          1,5 - 10       4 - 16          10 - 35


Emenda para Bombas Submersas série BS20
Melhor Custo/Benefício de Instalação e Manutenção
Constituída por tubos de borracha EPDM Contráteis a Frio, fitas isolantes e fitas de vedação, sendo utilizada em
instalações de bombas submersas. Os conjuntos são indicados para emendar os diversos cabos isolados de 750 V
e 0,6/1 Atende as normas NBR 9513 e aochatos ou redondos, seções de 2,5 mm² a 150 mm².
        kV, multipolares, flexíveis, teste hidrostático em cabos submarinos Coluna d’Água de 200 m.
Atende as normas NBR 9513 NBR 9513 e ao teste hidrostáticocabos submarinos Coluna d’Água dede 200m.
               Atende as normas e ao teste hidrostático em em cabos submarinos Coluna d’Água 200 m.


Aplicações
                      Seção Nominal      Diâmetro Mínimo   Diâmetro Máximo       Comprimento de
 Nº do Conjunto       do Condutor do         sobre a       sobre a Cobertura   Emenda PST Aplicada
                       Cabo (mm2)        Cobertura (mm)          (mm)                (mm)
          BSxxC => Cabos chatos
    BS26-R          3x2.5 a 3x 35.0           13,0               25,4                 279,4
    BS27-R        BSxxC => a 3x 50.0
                    3x4.0 Cabos chatos        17,5               33,0                 304,8
    BS28-R         3x16.0 a 3x 150.0          24,1               48,3                 304,8
BSxxR => Cabos redondos
BSXXC => Cabos chatos

Obs.: Não inclui luvas de emendas.

                                                                                                                                                17
Emendas para Média Tensão
          Emenda Contrátil a Frio série QS2KE – até 20/35 kV
          Praticidade e Rapidez
          A nova QS2KE é uma emenda flexível e contrátil a frio que atende aos requisitos da norma NBR
          9314-2006. Além disso, pode ser instalada em espaços confinados de acordo com a NR33.
          Após sua instalação, permite energização imediata.


          Aplicações
 0 metros deaplicada em cabos com classe de tensão entre
     •	 Pode ser coluna d’água (mca)
             3,6/6 kV a 20/35 kV, seções até 1.000 mm²;
          •	 Conecta cabos com seções diferentes;                                                     Diâmetro     Diâmetro         Conector de Emenda
          •	 Uso subterrâneo e aéreo;                                                               Mínimo sobre Máximo sobre a Comprimento
          •	 AtendeSeção do aos requisitosCabonormas IEEE 404-2006
                     também Condutor do das (mm²)                                                   a Isolação do Cobertura do Máximo Cobre/     Diâmetro
             (EUA) e CENELEC HD 629.1 S2-2006 (Europa);                                                  Cabo         Cabo                        Máximo
                                                                                                                                  Aluminio
          •	 Ensaiada para 20 metros de coluna d’água (mca).
V         6/10 kV        8,7/15 kV      12/20 kV      15/25 kV     20/ 35 kV                           (mm)                (mm)                   (mm)        (mm)
           50-95              25-70                                                                     14,6              36              135
                                                                                                                                Conector da Emenda             28
                                                                                                      Diâmetro     Diâmetro
         120-500
           Nº do Conjunto 94-400              Seção do Condutor do Cabo (mm2)
                                                                                                    Mínimo sobre Máximo sobre Comprimento 230
                                                                                                        19,1              46                                   38
                                                                                                     a Isolação   a Cobertura Máximo Cobre/ Diâmetro
0        500-1000          500-1000                                                                     33,4              74                  Mínimo
                                                                                                      do Cabo       do Cabo     Alumínio 300                   60
                               3,6/6 kV    6/10 35-400
                                                kV   8,7/15 kV     35-300
                                                                   12/20 kV   15/25 kV   20/35 kV       19,1
                                                                                                        (mm)            (mm)   46       (mm)      170 (mm)     38
            QS2KE - 1           50-95       50-95      25-70                                             14,6            36              135             28
            QS2KE - 2         120-500
                                                50-400
                                          120-500     95-400
                                                                   35-300                               19,1
                                                                                                         19,1            46
                                                                                                                               46        230
                                                                                                                                                  170    38
                                                                                                                                                               38
            QS2KE - 3         500-1000    500-1000 500-1000
                                              400-1000           400-1000                                33,4
                                                                                                        33,4             74    74        300      270    60    60
            QS2KE - 4 35mm²                                         35-400     35-300                    19,1            46              170             38
            QS2KE - 4                                               50-400     35-30050-185             20,6
                                                                                                         19,1            46    46        170      150    38    38
            QS2KE - 5                                              400-1000   400-1000                   33,4            74              270             60
            QS2KE - 6                                                               240-1000
                                                                                         50-185         33,4
                                                                                                         20,6            46    74        150      250    38    60
            QS2KE - 7                                                                   240-1000         33,4            74              250             60


         Obs.:
 m a luva1) Para cabos com espessura isolante reduzida, especifique a emenda QS2KE de acordo com o diâmetro mínimo sobre a isolação do cabo.
          de conexão torquimétrica
         2) Possui opção de conjunto com a luva de conexão torquimétrica




Derivação Contrátil a Frio QS2000B QS2000B
    Emenda de Derivação Contrátil a Frio
0B é uma solução para a solução para a de emendas
      A Emenda QS2000B é uma realização realização de
 Y". Além de de derivação em “Y”. Aléminstalação rápida
      emendas proporcionar uma de proporcionar uma
orma instalação rápida e fácil, atende a norma Cenelec 692.1.
       Cenelec 692.1
      Pode ser aplicado em cabos de média tensão, para as classes
 em cabos de média tensão, para95 à 240 mm². de
      de tensão 6/10 e 12/20 kV, seções de
                                             as classes
20 kV, seções de 95 à 240 mm².
                                          Seção do Condutor           Diâmetro Mínimo           Diâmetro Máximo           Conector de Emenda

              Cabo Diâmetro Minimo e Diâmetro Máximo
                                      do Cabo (mm2)          e Máximo sobre
o Condutor doNº do Conjunto                                           Conector de E sobre a Cobertura
                                                            a Isolação do Cabo
                                                                                   menda                               Comprimento
                                                                                                                                       Diâmetro
                                                                                        do Cabo                                        Mínimo e
   (mm²)                Maximo sobre a sobre akV      Cobertura (mm)                                                     Máximo
                                   6/10 kV     12/20                              Diâmetro(mm)                                         Máximo
                        Isolação do Cabo           do Cabo         Comprimento
             93 - BP620 - 1       95 - 240     95 - 240         19,3 - 33,2       Mínimo e46                               170         25 - 68
 V       12/20 kV                                                     Máximo
                              (mm)                   (mm)                          Máximo
40       95 - 240             19,3 - 33,2                     46                170          25 - 68
      18 *Acompanha conector torquimétrico
ctor torquimetrico
Emendas para Média Tensão
   Emenda Contrátil a Frio QS20 - até 35 kV
Emenda Contrátil a Frio QS20 - até 35 kV
        Confiabilidade e eficiência
Confiabilidade e eficiência
        A emenda contrátil a frio QS20 é uma solução inovadora que integra o sistema contrátil
A emenda contrátil a frio QS20 é uma solução inovadora que integra o sistema contrátil
        a frio com conexão torquimétrica em um único produto.
a frio com conexão torquimétrica em um único produto.
     Muitos benefícios:
Muitos benefícios:
                                                            Emenda Contrátil a Frio QS20 - até 35 kV
        • Instalação rápida e segura
 Instalação rápida e segura
        • Garantia de centralização da emenda
 Garantia de centralização da emenda                      Confiabilidade e eficiência
        • Adequada a espaços reduzidos de instalação A emenda contrátil a frio QS20 é uma solução inovadora que integra o sistema contrátil
 Adequada a espaços reduzidos de instalação
        • Reduz consideravelmente risco de erro de instalação
 Reduz consideravelmente risco de erro de instalaçãocom conexão torquimétrica em um único produto.
                                                           a frio
        • Reduz inventário – apenas dois modelos que atendem
 Reduz inventário – apenas dois modelos que atendem
                                                          Muitos benefícios:
rande range derange de até 35kV35kV
          grande
                   cabos cabos até
        • Adequada a atendimento de instalações emergências
 Adequada a atendimento de instalações emergências – rápida e segura
                                                          • Instalação
eduções – reduções de DEC e FEC
          de DEC e FEC                                    • Garantia de centralização da emenda
        • Pode ser utilizado em emendas de cabos EPR/XLPE de Al / Cu.
                                                          • Adequada Cu.
 Pode ser utilizado em emendas de cabos EPR/XLPE de Al a/ espaços reduzidos de instalação
                                                          • Reduz consideravelmente risco de erro de instalação
                                                          • Reduz inventário – apenas dois modelos que atendem
                                                          grande range de cabos até 35kV           Diâmetro Mínimo          Diâmetro Máximo
             Nº do Conjunto                               • Adequada atendimento de instalaçõesMinimosobre Diâmetro Máximo Cobertura
                                               Seção do Condutor do Caboa(mm2)               Diâmetro emergências –
                                                                                                   e Máximo e               sobre a
     Nº do Conjunto                      Seção do Condutorreduções(mm²) e FEC
                                                           do C abo de DEC                     Máximo sobre do Cabo
                                                                                                  a Isolação a    sobre a Cobertura Cabo
                                                                                                                                 do
                                                                                              Isolação do Cabo         do Cabo
                                  6/10 kV    8,7/15 kV    12/20 kV ser utilizado em 19/33 kV de cabos (mm)
                                                          • Pode       18/30 kV      emendas              EPR/XLPE de Al / Cu. (mm)
           QS 20 24 AC1 50-300 kV95 - 300
                            6/10       8,7/15 95 - 30012/20 kV 300 18/30 kV
                                              kV           50 -                    19/33 kV
                                                                                      20-50              (mm) - 38
                                                                                                           19,1                   (mm)         46
  QS 20 24 QS 2050-30050-240 - 300
           AC1 36 AC2    95            95 - 300     50 - 300           50 - 240
                                                                                     20-50240
                                                                                      50 -
                                                                                                       19,1 19,1 - 38
                                                                                                            - 38                   46          46       Diâmetro Minimo e      Diâmetro Máximo
                                                                Nº do Conjunto                      Seção do Condutor do C (mm²)
                                                                                                                          abo                             Máximo sobre a       sobre a Cobertura
  QS 20 36 AC2 50-240                                              50 - 240        50 - 240            19,1 - 38                   46                    Isolação do Cabo           do Cabo
        Atende as normas Cenelec HD 629.1 e IEC 612 38-1
 Atende as normas Cenelec HD 629.1 e IEC 612 38-1                                     6/10 kV      8,7/15 kV     12/20 kV      18/30 kV     19/33 kV          (mm)                  (mm)
                                                             QS 20 24 AC1 50-300     95 - 300      95 - 300      50 - 300                     20-50         19,1 - 38                 46
                                                             QS 20 36 AC2 50-240                                               50 - 240      50 - 240       19,1 - 38                 46
        Emenda Contrátil a Frio sérieas normas Cenelec - 8,7/15612 38-1
                                 Atende TW5500 HD 629.1 e IEC kV


        Aplicações                                                                                                                  Diâmetro sobre              Comprimento
                                                                 Nº do Conjunto        Seção Nominal do Condutor (mm2)            a Isolação do Cabo         da Emenda Mínima
                                                                                                                                        (mm) 1                e Máxima (mm)
        •	Emenda reta em cabos de potência isolados
        	 para classes de tensão de 3,6/6 kV                                            3,6/6 kV      6/10 kV      8,7/15 kV
        	 a 8,7/15 kV, seções até 500 mm2;                          TW-5551             70 - 185     50 - 185      25 - 120               15 a 32       Emenda Minima
                                                                                                                                                                 70 - 21
        •	Indicada para cabos unipolares                                                                                                                 e Máxima (mm)
                                                                    TW-5552            240 - 500     240 - 500     150 - 500              26 a 47                  120 - 36
        	 ou tripolares;
                                                                  TW-5551T (*)          70 - 185     50 - 185      25 - 120               15 a 32                    70 - 21
        •	Instalações subterrâneas e aéreas;
                                                                  TW-5552T (*)         240 - 500     240 - 500     150 - 300              25 a 47                  120 - 35
        •	Atende a norma NBR 9314
                                                            (1) Para cabos com espessura isolante reduzida, especificar utilizando diâmetro de isolação do cabo.
    Atende a norma NBR 9314                                 (*) Modelos com letra “T” atendem cabos trifásicos.
                                                                Atende a norma NBR 9314


                                                            Isolação em EPDM



                                                            Obs.: Não inclui luvas de emendas.
                                                                                                                                                                                           19
                                                       18

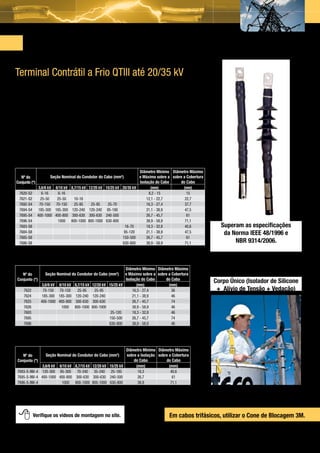

Terminações para Média Tensão
   Terminal Contrátil a Frio QTIII até 20/35 kV
   Aplicações
   •	 Terminar cabos de potência isolados, unipolares para classe de tensão de 3,6/6 kV
      até 20/35 kV com seções até 1.000 mm²;
   •	 São disponíveis modelos para uso interno e externo;
   •	 Instalações em espaços limitados (dimensões reduzidas);
   •	 Indicada para ambientes com POLUIÇÃO EXTREMAMENTE PESADA (IEC 60815)
   •	 Permite energização imediata após a aplicação;
   •	 Dispensa uso de maçarico, graxa e fitas.


   Ambientes Externos e Internos
                                                                                 Diâmetro Mínimo Diâmetro Máximo
     Nº do               Seção Nominal do Condutor do Cabo (mm2)                 e Máximo sobre a sobre a Cobertura
   Conjunto (*)                                                                  Isolação do Cabo          do Cabo
                  3,6/6 kV 6/10 kV 8,7/15 kV 12/20 kV 15/25 kV 20/35 kV                 (mm)                 (mm)
       7620-S2      6-16     6-16                                                      8,2 - 15                15
       7621-S2     25-50    25-50      10-16                                          12,1 - 22,7             22,7
       7692-S4    70-150 70-150        25-95     25-95       25-70                    16,3 - 27,4             37,7
       7694-S4 185-300 185-300 120-240 120-240 95-180                                 21,1 - 38,9             47,5
       7695-S4 400-1000 400-800 300-630 300-630 240-500                               26,7 - 45,7              61
       7696-S4              1000 800-1000 800-1000 630-800                            38,9 - 58,9             71,1
       7683-S8                                                           16-70        18,3 - 32,8             40,6      Superam as especificações
       7684-S8                                                          95-120        21,1 - 38,9             47,5       da Norma IEEE 48/1996 e
       7685-S8                                                         150-500        26,7 - 45,7              61
       7686-S8                                                         630-800        38,9 - 58,9             71,1           NBR 9314/2006.
   (*) Para cabos com espessura isolante reduzida, especificar utilizando o diâmetro sobre a isolação do cabo.

   Ambientes Internos
                                                                         Diâmetro Mínimo Diâmetro Máximo
       Nº do         Seção Nominal do Condutor do Cabo (mm2)             e Máximo sobre a sobre a Cobertura
    Conjunto (*)                                                         Isolação do Cabo          do Cabo
                                                                                                                      Corpo Único (Isolador de Silicone
                    3,6/6 kV 6/10 kV 8,7/15 kV 12/20 kV 15/25 kV                (mm)                (mm)
         7622       70-150 70-150         25-95     25-95                    16,3 - 27,4              36               + Alívio de Tensão + Vedação)
         7624       185-300 185-300 120-240 120-240                          21,1 - 38,9              46
         7625      400-1000 400-800 300-630 300-630                          26,7 - 45,7              74
         7626                 1000 800-1000 800-1000                         38,9 - 58,9              46
         7693                                                  25-120        18,3 - 32,8              46
         7695                                                 150-500        26,7 - 45,7              74
         7696                                                 630-800        38,9 - 58,9              46
   (*) Para cabos com espessura isolante reduzida, especificar utilizando o diâmetro sobre a isolação do cabo.

   Ambientes Externos e Internos - Posição Invertida
                                                                     Diâmetro Mínimo Diâmetro Máximo
       Nº do          Seção Nominal do Condutor do Cabo (mm2)        sobre a Isolação sobre a Cobertura
    Conjunto (*)                                                         do Cabo          do Cabo
                  3,6/6 kV 6/10 kV 8,7/15 kV       12/20 kV 15/25 kV      (mm)              (mm)
    7693-S-INV-4 120-300 95-300 70-240              35-240 25-185          18,3              40,6
    7695-S-INV-4 400-1000 400-800 300-630          300-630 240-500         26,7               61
    7696-S-INV-4            1000 800-1000          800-1000 630-800        38,9              71,1
   (*) Para cabos com espessura isolante reduzida, especificar utilizando o diâmetro sobre a isolação do cabo.




              Verifique os vídeos de montagem no site.                                             Em cabos trifásicos, utilizar o Cone de Blocagem 3M.



20 Obs.: Não inclui conector terminal.
Terminações para Média Tensão
Terminal Contrátil a Frio QTII até 12/20 kV
Aplicações
•	 Terminar cabos de potência isolados, unipolares ou multipolares para
   classe de tensão de 3,6/6 kV até 12/20 kV com seções até 1.000 mm²;
•	 São disponíveis modelos para uso interno e externo;
•	 Instalações com espaços limitados (dimensões reduzidas);
•	 Indicada para ambientes com POLUIÇÃO PESADA (IEC 60815);
•	 Permite energização imediata após a aplicação;
•	 Dispensa uso de maçarico.


Ambientes Externos e Internos

                                                                               Diâmetro Mínimo          Diâmetro Mínimo
  Nº do               Seção Nominal do Condutor do Cabo (mm2)                  e Máximo sobre a        e Máximo sobre a
Conjunto (*)                                                                   Isolação do Cabo        Cobertura do Cabo
                3,6/6 kV    6/10 kV   8,7/15 kV   12/20 kV 15/25 kV 20/35 kV          (mm)                    (mm)
   5632 K         6-50       6-50        6-16        6-16                             8 - 17                 14 - 23
   5633 K        70-150      70-95       25-70      20-50                            16 - 23                 20 - 30
   5635 K       185-300     120-300     95-240     70-240                            21 - 34                 25 - 41
   5636 K       400-630     400-630    300-500     300-500                           28 - 42                 33 - 48
   5637 K      800-1000    800-1000   630-1000    630-1000                           33 - 50                 33 - 61
   5691 K                                                    35-50                 16,3 - 22,9             20,3 - 30,5
   5692 K                                                   70-240                 21,3 - 33,8             25,4 - 40,6
   5693 K                                                  185-500                 27,9 - 41,9              33 - 48,3
   5694 K                                                  400-500                  33 - 49,5               38,1 - 61           Atende requisitos da
   5696 K                                                            50-150        21,3 - 33,8             25,4 - 40,6
   5697 K                                                            95-300        27,9 - 41,9              33 - 48,3          Norma NBR 9314/2006,
   5698 K                                                           300-500         33 - 49,5               38,1 - 61        IEEE 48 Classe 1 para 15 kV
(*) Para cabos com espessura isolante reduzida, especificar utilizando o diâmetro sobre a isolação do cabo.
(*) Temos a opção com mola e cordoalha para cabos com blindagem a fitas.




Ambientes Internos
                                                                   Diâmetro Mínimo
                      Seção Nominal do Condutor do Cabo                                  Diâmetro Máximo sobre
                                                                   e Máximo sobre a
Nº do Conjunto (*)                 (mm2)                                                  a Cobertura do Cabo
                                                                   Isolação do Cabo
                       3,6/6 kV         6/10 kV       8,7/15 kV          (mm)                      (mm)
      5621 K              6-10           6-10             6            8,1 - 11,7                    16
      5622 K             16-50          16-35           10-25         11,2 - 16,5                    21
      5623 K            70-150          50-95           35-70         14,2 - 22,1                    29
      5624 K           185-300         120-300         95-240          19,8 - 33                     40
      5625 K           400-630         400-630        300-500         27,7 - 45,7                   51,5
(*) Para cabos com espessura isolante reduzida, especificar utilizando o diâmetro sobre a isolação do cabo.
Obs.: NBI = 110 kV.                                                                                                              Isolador de Silicone
(*) Temos a opção com mola e cordoalha para cabos com blindagem a fitas



                                                                                                Em cabos trifásicos, utilizar o Cone de Blocagem 3M.



            Verifique os vídeos de montagem no site: www.3meletricos.com.br


Obs.: Não inclui conector terminal.                                                                      Para instalações invertidas consulte-nos 0800 0132323
                                                                                                                                                                 21
Terminações e Emendas com fitas
     Terminação com Fitas ScotchMR até 15/25 kV
     Aplicações                                   Terminações e Emendas com fitas
     •	 Terminar cabos de potência isolados, unipolares ou multipolares
        para classe de tensão até 12/20 kV com seções até 500 mm²
        e de 15/25 kV com seções até 95 mm²;
     •	 Indicado para instalações em ambientes internos.


     Uso Interno Normal
       Nº do                   Seção Nominal dos Condutores (mm2)
      Conjunto           3,6/6 kV a 12/20 kV              15/25 Kv
        5701                    Até 95
        5702                  120 – 240
        5703                  300 – 500                     Até 95
        5705                                                Até 95


     Uso Interno Rápida
       Nº do                   Seção Nominal dos Condutores (mm2)
      Conjunto           3,6/6 kV a 6/10 kV          8,7/15 kV a 12/20 kV
        5801                   10 – 95                      10 – 95
        5802                 120 – 300                    120 – 240
        5803                 400 – 630                    300 – 500




     Emenda com Fitas ScotchMR
     Emenda reta em cabos de potência isolados para classes de tensão de 3,6/6 kV a 20/35 kV,
     seções até 500 mm2. Indicadas para instalações aéreas e subterrâneas.



                                Seção Nominal             Cabos Singelos    Cabos Trifásicos
      Classe de Tensão
                               Condutores (mm2)               Retas             Retas

                                     até 70                  92 A3-52
                                    95 -120                  92 A3-53
          3,6/6 kV
                                   150 - 240                 92 A3-54
                                   300 - 500                 92 A3-55
                                     até 70                  92 A3-82
                                    95 -120                  92 A3-83
          6/10 kV
                                   150 - 240                 92 A3-84
                                   300 - 500                 92 A3-85
                                     até 70                  92 A3-2           92 A3-T2
          8,7/15 kV                 95 -120                  92 A3-3           92 A3-T3
         e 12/20 kV                150 - 240                 92 A3-4
                                   300 - 500                 92 A3-5
                                     até 70                  92 A3-2
                                    95 -120                  92 A3-3
          15/25 kV                                                                              21
                                   150 - 240                 92 A3-4
                                   300 - 500                 92 A3-5
                                     até 70                  92 A3-2
                                    95 -120                  92 A3-3
          20/35 kV
                                   150 - 240                 92 A3-4
                                   300 - 500                 92 A3-5

22

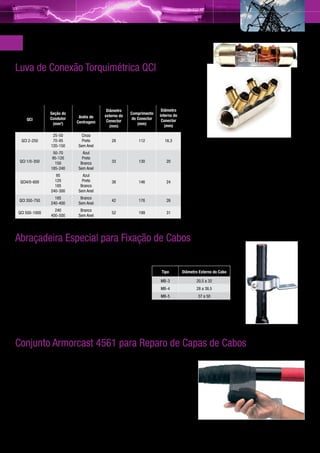

Acessórios para Média Tensão
Luva de Conexão Torquimétrica QCI
O Conector torquimétrico QCI, constituído de liga de alumínio estanhado,
é utilizado para conexão de cabos de baixa e média tensão de até 46 kV.

                                              Diâmetro                    Diâmetro
                 Seção do                                 Comprimento    interno do
                               Anéis de      externo do
     QCI         Condutor                                  do Conector    Conector
                              Centragem       Conector
                  (mm2)                                       (mm)          (mm)
                                                (mm)

                   25-50         Cinza
   QCI 2-250       70-95
                  120-150
                                 Preto
                               Sem Anel
                                                28            112          16,3
                                                                                            Características e benefícios
                    50-70        Azul
                   95-120        Preto                                                      •	 Excelente contato elétrico;
  QCI 1/0-350                                   33            130           20
                     150        Branco                                                      •	 Infinitos pontos de ruptura;
                  185-240      Sem Anel
                                                                                            •	 Atende grande número de ranges de condutores
                    95           Azul
                    120          Preto                                                      	 de vários tipos (rígido, flexível, compacto);
  QCI4/0-600                                    38            146           24
                    185         Branco                                                      •	 Conexão entre condutores de diferentes materiais,
                  240-300      Sem Anel
                                                                                            	 tais como Cu – Cu, Al – Al e Al – Cu;
                    185         Branco
  QCI 350-750
                  240-400      Sem Anel
                                                42            176           26              •	 Instalação rápida e fácil;
                    240         Branco                                                      •	 Dispensa o uso de alicate de compressão
 QCI 500-1000                                   52            199           31
                  400-500      Sem Anel                                                     	 e matrizes.



Abraçadeira Especial para Fixação de Cabos
Uso Interno e Externo
Aplicações para Baixa e Média Tensão                                      Tipo        Diâmetro Externo do Cabo

•	 Fixar cabos de potência isolados na ligação de                        MB-3                20,5 a 32
   terminais e terminações.                                              MB-4                28 a 38,5
                                                                         MB-5                 37 a 50
Propriedades
•	 Galvanizada a fogo;                                                           Protege a capa do cabo
•	 Borracha resistente a raios UV e a intempéries.



Conjunto Armorcast 4561 para Reparo de Capas de Cabos
Extrarresistente à Abrasão
Os Conjuntos Armorcast 4561 são compostos basicamente de:
• Fita Mastic de Borracha ScotchMR 2228;
• Fita de Material Estrutural Armorcast.
Em média, um conjunto faz 10 reparos de 50 mm de comprimento
em um cabo de 30 mm de diâmetro.


Aplicações             • Reparar a capa de cabos de potência danificados;
                       • Fornecer proteção extra contra abrasão e tracionamento
                       mecânico, além de resistência à umidade e alongamento constante.
                                                                                                                                                   23
Acessórios para Média Tensão
     Cone de Blocagem Contrátil a Frio
     A tecnologia Contrátil a Frio para aplicação do Cone                                             Isolação
     de Blocagem elimina o uso de maçaricos ou aplicações                                             em EPDM
     de resina e moldes, tornando a sua montagem mais
     simples, rápida e segura.
                                                                                                      Vedação de cabos
     Aplicações                                                                                       trifásicos
     Cabos trifásicos, classe de tensão de 3,6/6 kV até 20/35 kV,
     seções até 400 mm2.

                                                                                                  Diâmetro sobre   Diâmetro sobre
         Conjunto                                       Seção em mm2                               Isolação das      a Cobertura    Material
                                                                                                    Fases (mm)     do Cabo (mm)

                         3,6/6 kV      6/10 kV     8,7/15 kV    12/20 kV   15/25 kV    20/35 kV

           5841           16 a 50      16 a 35                                                       7,6 a 30       30,5 a 48,3      EPDM
           5842          70 a 240     50 a 240     25 a 185     35 a 150    35 a 95    50 a 70      19,6 a 35,1     45,7 a 78,7      EPDM

           8564          300 a 500    300 a 500    240 a 300   185 a 300   120 a 300   95 a 240     25,9 a 41,4      64 a 109,7     Silicone




     Capuz Contrátil a Frio

     Instalação simples e fácil
     O Capuz Contrátil a Frio 3M protege e veda finais de cabos expostos
     facilmente sem o uso de quaisquer ferramentas ou fitas.

     • Dispensa o uso de calor e ferramentas para instalação;
     • Facilmente removível;
     • Suporta diferentes tamanhos de cabos;
     • Resistente a água e a outros fatores que danificam o cabo.



     Aplicações
     Proteção de cabos a exposição de umidade,
     corrosão, entre outros riscos.


        Nº do Conjunto          Variação do Cabo (mm)

             EC-1                    11.6 - 20.9
             EC-2                    15.9 - 30.1
             EC-3                    26.0 - 49.2
             EC-4                    45.5 - 84.3


24
Acessórios para Média Tensão
Motor Lead Série 5300
Isolação rápida para motores
•	 Reutilizável
•	 Pode ser aplicado em motores com
   conexões de até 1 kV
•	 Dispensa o uso de ferramentas especiais
•	 Não necessita de calor para a instalação
•	 Resistente a impactos e danos à abrasão


                       Seção do Condutor       Diâmetro sobre     Comprimento
 Nº do Conjunto (*)
                      de Alimentação (mm2)   Isolação das Faces    Expandido
       5300                  2,5 -4              1,5 - 2,5            11
       5301                  6 - 16                4 - 16             18
       5302                 35 - 50               25 - 50             24
       5303                60 - 120              35 - 120             30
       5304                150 - 240             150 -240             43




Fita Elétrica para Blindagem ScotchMR 24
Blindagem Eletrostática
A fita metálica é produzida em cobre estanhado e confeccionada em malha aberta, permitindo interligações entre
camadas blindadas, assegurando um enrolamento compacto, mesmo quando exposta em ambientes com alto grau
de umidade relativa (não absorvendo esta umidade); não necessita soldagem.

Aplicações
•	 Reconstituição da blindagem eletrostática em cabos
   de média e alta tensão.


Propriedades
•	 Espessura: 0,40 mm
•	 Medidas disponíveis: 25 mm x 4,5 m e 25 mm x 30 m




                                                                                                                 25
Acessórios para Alta Tensão
     Terminação Contrátil a Frio 3M QTEN
     Aplicações
     O conjunto de Terminação Contrátil a Frio 3M QTEN é designado para cabos nas classes de Tensão de até 72.5kV, sistema de cabos de potência
     com alma singela com fios da blindagem em cobre ou chumbo de acordo com norma IEC 60840 04/2004.

     Características
     •	 O projeto versátil do corpo de silicone da terminação contrátil a
        frio permite uma instalação sobre um largo range de diâmetros e
        tipos de cabos condutores e uma rápida e fácil instalação numa
        temperatura entre - 20 °C e + 50 °C.
     •	 Sem necessidade de calor, chama ou ferramentas especiais para
        a instalação do corpo da terminação.
     •	 Acomoda conector à compressão ou mecânico até 79 mm de
        diâmetro.
     •	 Cobre largo range de aplicação de diversas seções de condutores
        desde 120 mm² até 1.000 mm².
     •	 Livre de solda para conexão com o terra da malha de fios de
        cobre ou capa de chumbo.
     •	 Grossas paredes, borracha de silicone contrátil a frio nas saias                             Indicada para ambientes com POLUIÇÃO PESADA
        externas, tubo PST´s de selo promovem uma proteção física e um                               segundo a norma IEC 60815.
        selo, e uma completa proteção contra poluentes.
     •	 O tubo externo de silicone da terminação é uma proteção ideal
        contra contaminantes ambientais, industriais ou da orla marítima.


     Conteúdo do Kit
     O Kit da Terminação QTEN tem incluso, o corpo contrátil a frio, isolação elastomérica de silicone integrada, saias de silicone e tubo contrátil a frio
     PST de controle de stress separadamente. Também estão inclusos os tubos de silicone pré-expandidos para selar o fundo e topo do conector
     (Pré-expandido). A camada refratora interna de controle de stress e camada de isolação de silicone são coextrudadas durante o processo
     de manufatura. A terminação é desenhada para acomodar toda uma variedade de conectores incluindo os hexagonais, à compressão ou os
     conectores do tipo torquimétricos.


     Tabela de Seleção
                                                                   Faixa de Aplicação
                                                                                                                       Dimensão do Conector
                                                             Dimensões para os Cabos Poliméricos
                                                                                                                      Compressão ou Mecânico
               Referência do Kit                  Diâmetro      Diâmetro Sobre a Seção Transversal   Seção da Malha
                                              Sobre a Cobertura Isolação Primária     (mm²)             de Terra         Diâmetro Máx. (mm)
                                                    (mm)              (mm)        66/69 (72.5)kV         (mm²)
                 96-EP620-2
                                                    90            33.0 – 58.0       120 – 630             50                    65.0
              52kV Umax somente
                  96-EP720-2
                                                    90            33.0 – 60.0       120 – 1000            50                    70.0
                     CWS
                 96-EP722-2
                                                    90            33.0 – 60.0       120 – 1000            50                    70.0
                Capa de Chumbo
                   96-EP724-2
                                                    90            33.0 – 60.0       120 – 1000            50                    70.0
      Kit de Retrofit para a Capa de Chumbo


     Obs.: Não inclui conector terminal.
26
Acessórios para Alta Tensão
Emenda contrátil a frio 69 kV QSIII
Benefícios                                            Especificações Técnicas
•	 Instalação rápida e segura;                        •	   Tecnologia Contrátil a Frio
•	 Não requer maçaricos;                              •	   Corpo isolador de silicone
•	 Proporciona um selo vivo com o                     •	   Controle de Stress pelo método geométrico
   ciclo térmico do cabo;                             •	   Eletrodo condutivo integrado
•	 Não requer ferramentas especiais;                  •	   Corpo de uma só peça
•	 Compacta.                                          •	   Conj. Refs. 96-AC-640-1(RW) & 96-AC-641-1(RW)
                                                      •	   Seções Condutores: 300-1.000 mm2
Ensaios                                               •	   Projetada para cabos de 650 mil dielétrico sólido
•	 IEEE 48 para 69kV
•	 IEC 60840 04/2004 para 72,5kV

                                    Diâmetro Isolamento                                  Seção Nominal do
          Referência                                            Diâmetro Conector
                                         Primário                                         Condutor (mm²)
   Emenda QSIII AC640-1(RW)           36.6 - 65.5 mm              49.5 - 79.0 mm            300 - 1000 (*)
   Emenda QSIII AC641-1(RW)           36.6 - 65.5 mm              49.5 - 79.0 mm            240 - 1000 (*)
   Emenda QSIII AC642-1(RW)           36.6 - 65.5 mm              49.5 - 79.0 mm            300 - 1000 (*)
  Terminal QTIII 7672-S-8 (RW)        36.6 - 65.5 mm              49.5 - 79.0 mm            150 - 1000 (*)
(*) Por favor entre em contato conosco para detalhes de outras aplicações e seções de condutor.
Nota: O fator que determina a seleção do produto é uma combinação correta do diâmetro de isolamento primário e diâmetro do cabo.

Obs.: Não inclui luvas de emendas.


Terminal Contrátil a Frio QTIII 7672-S8 RW 69/72 kV
A Tecnologia Contrátil a Frio agora em Alta Tensão
A 3M inova mais uma vez, trazendo a primeira
terminação contrátil a frio para alta tensão no
Brasil – mais rapidez e segurança na instalação.
Aplicações
•	 Terminar cabos de potências unipolares ou multipolares de
   classe de tensão de 69/72 kV;
•	 Permite energização imediata após aplicação;
•	 Dispensa o uso de maçarico, graxa e ferramentas especiais;
•	 Tempo reduzido de instalação;
•	 Maior segurança na montagem.

Atenção: sempre consultar diâmetro de isolação
antes da aplicação.

                                                             Diâmetro Externo       Diâmetro Externo
   Especificação        Classe de      Seção Nominal                                                     Feita para Isolar       Atende e até Excede os
                                                            da Isolação Primária    da Cobertura do
    do Conjunto          Tensão         do Condutor                                                        Condutores             Limites das Normas
                                                                do Condutor            Condutor
                           kV              (mm2)                     (mm)                 (mm)
 QT-III 7672-S8 (RW)                                                                                         Cobre ou Alumínio   IEC 60840 e IEEE 48 classe 1
                         69/72,5         120 - 1000               36,6 - 65,5          49,5 - 79,0


Obs.: Não inclui conector terminal.
                                                                                                                                                                27
Condutor para Linha de Transmissão
     ACCR Condutor em Alumínio Reforçado por Compósito
     O condutor de alta capacidade foi desenvolvido com alta tecnologia para oferecer soluções para aumentar a ampacidade
     das linhas de transmissão, sem aumentar as cargas sobre as estruturas.

     Aplicações e Vantagens
     •	 Aumentos significativos de ampacidade (de 1,5 a 3 vezes);
     •	 Uso das torres existentes;

                                                                                                       tecnAlta
     •	 Gargalos em linha de transmissão;
     •	 Repotenciação térmica;                                                                       par ologi
     •	 Áreas montanhosas e/ou de difícil acesso;                                                   trana linha da
                                                                                                         smis e
     •	 Necessidade de maior altura livre (menor flecha);                                                     são
     •	 Interferências mínimas ao meio ambiente;
     •	 Diminui o tempo e o custo total do projeto;
     •	 Evita a necessidade de construção de novas linhas no
        caso de linhas aéreas sobrecarregadas;
     •	 Flecha reduzida em vãos longos.


     Propriedades
     • Alma em compósito de alumínio cerâmico;
     • Coroas em liga de alumínio especial (Al-Zr) para trabalho em alta
       temperatura;
     • Possibilidade de construção da alma arredondada ou compacta;
     • Alma com baixa expansão térmica, baixo peso e alta resistência
       mecânica;
     • Resistente à corrosão.



                                                  Aumento de ampacidade sem
                                                  aumentar as cargas mecânicas
                                                                      mecânicas




28

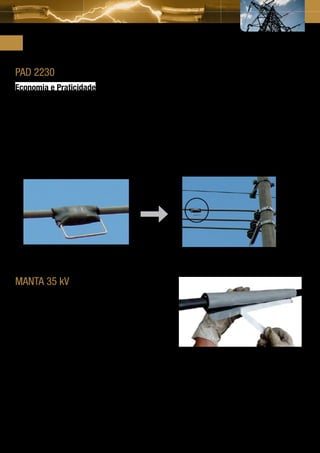

Acessórios para Rede Compacta
PAD 2230
                                                                   Aplicações e Vantagens
Economia e Praticidade
                                                                   • Proteção de Cabos de Baixa e Média Tensão
Resistente a raios ultravioleta                                    • Reconstituição das características de cabos aéreos protegidos
e trilhamento elétrico.                                              (Rede Spacer) classe de tensão até 25 kV, seguindo instruções de
                                                                     montagem, quando feita uma emenda reta ou derivação no mesmo;
                                                                   • Capa de cobertura para conectores cunha na rede compacta;
Medidas disponíveis:                                               • Emendas de cabos que necessitem estanqueidade completa.
•	200 mm x 400 mm, 200 mm x 3 m e 140 mm x 200 mm;
•	Emenda em forma de manta constituída por um dorso de EPR,        Aprovada de acordo com os requisitos das normas NBR 10296 para
  recoberto com uma camada de mastic para vedação.                 trilhamento elétrico e ASTM G 53 para resistência a raios ultravioleta.




MANTA 35 kV
Aplicação
• Reconstituição das características dos cabos aéreos protegidos
  (rede spacer);
• Para emendas retas com classe de tensão até 35 KV e seções
  de 70-185 mm² e 300 mm²;
• Para uso em condutores até 90° C ou até 130° C em regime
  de emergência ou sobrecarga.


Características e benefícios                                               Medidas disponíveis
• Resistente a UV e trilhamento elétrico;                                  550 mm x 550 mm para cabos de 70 - 185 mm2
• Constituído por um dorso de EPR recoberto com uma camada                 550 mm x 620 mm para cabos de 300 mm2
  de mastic para vedação.




                                                                                                                                             29
Acessórios para Rede Compacta
     Tubos Termocontráteis BBI
     Isolamento de Barramentos
     Tubos não adesivados, de cor vermelho-alaranjada,
     flexíveis e retardantes de chama.
                                                                                                       Adeq
                                                                                                     insta ue suas
     Aplicações                                                                                           la
                                                                                                      exig ções às
                                                                                                          ênci
                                                                                                      da N as
     • Fabricantes de painéis elétricos e cubículos, concessionárias de energia                           R 10
     (subestações) e centros de controle de motores (CCMs);
     • Barramentos quadrados, retangulares e redondos de 5 a 35 kV;
     • Conexões parafusadas em linha de barramentos retangulares;
     • Barramentos de alumínio ou cobre em cubículos metálicos;
     • Chaves de cubículos metálicos;
     • Chaves de subestações.



     Vantagens
     • Excelente rigidez dielétrica: diminuição do espaço entre barramentos e
     das dimensões do cubículo metálico - redução de tamanho e custos do
     conjunto;
     • Alta resistência mecânica (tração e cisalhamento): menor ocorrência de
     falhas de isolação nas instalações;
     • Flexibilidade e conformabilidade: aplicação em barramentos de
     diferentes formatos;
     • Faixa de operação: - 55 ºC a 110 ºC - longa vida útil e desempenho
     estável;
     • Livre de halogênios: não libera gases tóxicos e corrosivos;
     • Resistência a solventes e fluidos de limpeza;
     • Retardante de chama.




                     Diâmetro Interno    Diâmetro Interno      Espessura da         Espessura da
        Modelo          Expandido           Contraído        Parede Expandida     Parede Contraída

                      Pol.     (mm)      Pol.      (mm)        Pol.     (mm)       Pol.     (mm)
     BBI-3A BBI-4A    2.38      60,0     1.01       26,0      .049       1,24     .113       2,87
        BBI-5A        4.35     110,0     1.67       42,0      .043       1,09     .113       2,87
        BBI-6A        5.30     135,0     2.04       52,0      .043       1,09     .114       2,90
        BBI-7A        5.90     150,0     2.33       59,0      .046       1,17     .117       2,97
        BBI-8A        6.78     172,0     2.55       65,0      .048       1,22     .130       3,30
        BBI-9A        8.25     210,0     3.18       81,0      .049       1,24     .128       3,25
        BBI-10A       8.83     224,0     3.78       96,0      .054       1,37     .127       3,23
                     10.28     261,0     4.53      115,0      .059       1,50     .138       3,51




30

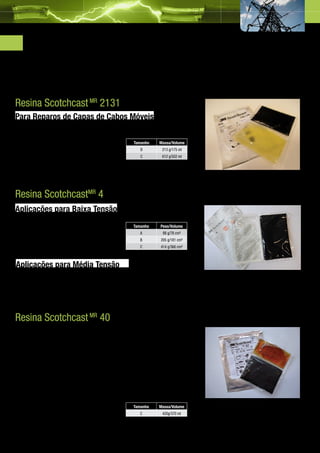

Resinas para Isolamento
As resinas 3M ScotchcastMR são acondicionadas no sachê transparente bicomponente que facilita a
visualização e a mistura dos dois componentes.


Resina Scotchcast MR 2131
Para Reparos de Capas de Cabos Móveis
Aplicações
•	 Selamento e vedação de cabos em geral;                  Tamanho        Massa/Volume
•	 Utilizada nos conjuntos de emendas para                     B            213 g/175 ml
   cabos móveis de mineração;                                  C            612 g/502 ml
•	 Indicado o uso com Scotchcast MR Série M.             Resina PU: flexível após a cura.
•	 Substitui a resina 2130.



Resina ScotchcastMR 4
Aplicações para Baixa Tensão
Emendas                                                    Tamanho         Peso/Volume
•	 Recompõe o isolamento;                                      A            88 g/78 cm³
•	 Proteção mecânica;                                          B           205 g/181 cm³
•	 Vedação contra umidade.                                     C           414 g/366 cm³



Aplicações para Média Tensão
Emendas
•	 Proteção mecânica.




Resina Scotchcast MR 40
A nova resina Scotchcast é uma resina poliuretana bicomponente,
com cura a temperatura ambiente acondicionada em sachê.

Aplicações
A nova resina Scotchcast 40G é utilizada para isolação e proteção mecânica de
emendas de baixa tensão que necessitem de uma excelente rigidez elétrica.
Utilizada para instalação interna e externa, subterrânea e aplicações submersas.

Características
•	   Excelente aderência a todos os tipos de               Tamanho        Massa/Volume
                                                                                            Baixa temperatura de reação exotérmica
     cabos, não sensível a umidade (hidrofóbica).              C            420g/370 ml
•	   Alta rigidez elétrica.


                                                                                                                                     31
Soluções para Mineração
     Emenda Scotchcast MR Série 8096 para Cabos Móveis de Mineração
     Aplicações
     •	 Emendar cabos isolados de uso móvel (cabo de mineração) tipos
        SHD, SHD-GC, MPF e MPF-GC, para tensões de 3,6/6 kV a 8,7/15 kV;
     •	 O cabo poderá ser energizado logo após a instalação de emenda
        (sem movimentação do cabo).




                                                             Seção do Condutor        Seção do Condutor       Classe de Tensão   Comprimento Máximo
                     Conjunto Nº       Tipo de Cabo
                                                                    (AWG)                    (mm2)                  (Vo/V)         do Conector (mm)
                                            SHD-GC                  4 - 1/0                  25 - 50              3,6/6 e 6/10
                                            SHD-GC                     2                       35                    8,7/15              60
                         8096-2
                                         MPF-GC e MPF               4 - 3/0                  25 - 70              3,6/6 e 6/10
                                         MPF-GC e MPF               2 - 1/0                  35 - 50                 8,7/15
                                            SHD-GC                  4 - 4/0                 25 - 120              3,6/6 e 6/10
                                            SHD-GC                     2                       35                    8,7/15              60
                         8096-4
                                         MPF-GC e MPF               4 - 300                  25 - 95              3,6/6 e 6/10
                                         MPF-GC e MPF               2 - 3/0                  35 - 95                 8,7/15
                                            SHD-GC                 4/0 - 500               120 - 240              3,6/6 e 6/10
                                            SHD-GC                 1/0 - 500                50 - 240                 8,7/15              90
                         8096-6
                                         MPF-GC e MPF             250 - 500                120 - 240              3,6/6 e 6/10
                                         MPF-GC e MPF              1/0 - 500                50 - 240                 8,7/15
                   * Para a classe de tensão de 8,7/15 kV eventualmente haverá necessidade de itens complementares.


     Filme de instalação disponível no site www.3meletricos.com.br

     Obs.: Não inclui luvas de emendas.




     Conjunto ScotchcastMR série M
     Molde + Funil + Manta Espaçadora
     Moldes para Reparo de Capas de Cabos Móveis
     Aplicações                                                                                                                        Pode ser
                                                                                                                                     reutilizáve
     •	 Produzir reparos permanentes, sem vulcanização, em capas                                                                      em até 10 l
        de cabos de baixa ou média tensão;                                                                                           aplicações
     •	 Reconstruir capas de cabos em emendas de mineração;
     •	 Pode ser energizado imediatamente após a aplicação (sem
        movimentação do cabo);
     •	 Especialmente projetado para a Resina ScotchcastMR 2131
        (vendida separadamente).

                         Diâmetro Externo               Comprimento Máximo
        Molde Nº
                          do Cabo (mm)                    do Reparo (mm)
          M-20                 41-63                            330
          M-30                47-102                            508
          M-40                47-152                            813


32
Soluções para Mineração
FITA 2234
A fita Scotch 2234 possui uma forte resistência a abrasão em ambientes agressivos, causados principalmente
pelo atrito com o solo e pelo enrolar dos cabos nas bobinas, danificando a cobertura original. É uma solução
para ambientes industriais pesados, sendo aplicada no reparo da cobertura de cabos industriais flexíveis,
utilizados em escavadeiras, soldagem e locomotivas a diesel.



Benefícios
Devido à sua composição, esta fita apresenta as seguintes características:
• Durabilidade, flexibilidade;
• Reparação no local, rápida e para todos os tipos de cabos;
• Resistência a abrasão, água, raios UV e óleo;
• Não precisa de aquecimento;
• Não corrói condutores de cobre ou alumínio;
• Retarda a chama devido ao Mastic;
• Autoaderente;
• Atende a MSHA;
• Certificação RoHS Compliance.




Propriedades


  Cor	Preta
  Espessura	                  1.52mm	              ASTM D-4325
  Resistência à chama	        Suporta	           MSHA-30 CFR Part7
  Resistência ao Óleo	        Suporta	            D2000-Type CE
  Resistência ao Ozônio	      Suporta	             ASTM D-4325
  Absorção d’água	             0,50%	               ASTM D 570
  Resistência tração (dorso)	 2400 psi	            ASTM D-412




                                                                                                               33

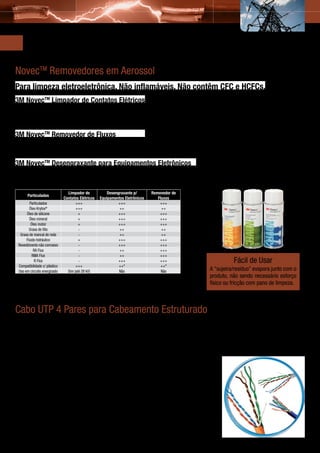

Outras Soluções 3M
     NovecTM Removedores em Aerossol
     Para limpeza eletroeletrônica. Não inflamáveis. Não contêm CFC e HCFCs.
     3M NovecTM Limpador de Contatos Elétricos
     Remove óleos, graxas leves, silicones, óleo Krytox®, poeiras e particulados de equipamentos sensíveis. Pode ser aplicado em circuitos energizados,
     incluindo contatos, relés, interruptores, circuitos, instrumentação e sensores. Seca rapidamente e não é corrosivo. Apresenta baixa toxicidade e é
     compatível com plásticos. Não é inflamável.

     3M NovecTM Removedor de Fluxos
     Remove resíduos de fluxos de soldas, ceras e contaminantes similares, encontrados na manufatura e no reparo de dispositivos eletrônicos. Utiliza
     avançada tecnologia 3M, que garante uma vigorosa limpeza industrial. Não utilizar em acrílicos, policarbonatos, ABS e PS. Não é inflamável.

     3M NovecTM Desengraxante para Equipamentos Eletrônicos
     Remove óleo, graxas e manchas em motores e equipamentos elétricos, dispositivos de precisão e outros equipamentos sensíveis ou eletromecâni-
     cos. Adequado para uso em metais e diversos plásticos, com exceção dos acrílicos, policarbonatos, ABS e PS. Não é inflamável.

                                      Limpador de            Desengraxante p/       Removedor de
            Particulados
                                    Contatos Elétricos   Equipamentos Eletrônicos      Fluxos
             Particulados                  +++                     +++                  +++
             Óleo Krytox®                  +++                      ++                   ++
           Óleo de silicone                  +                     +++                  +++
             Óleo mineral                    +                     +++                  +++
              Óleo motor                     +                     +++                  +++
             Graxa de lítio                  -                      ++                   ++
       Graxa de mancal de roda               -                      ++                   ++
           Fluido hidráulico                 +                     +++                  +++
      Revestimento não corrosivo             -                     +++                  +++
                RA Flux                      -                      ++                  +++
               RMA Flux                      -                      ++                  +++
                R Flux                       -                     +++                  +++                              Fácil de Usar
      Compatibilidade c/ plástico          +++                     ++*                   ++*
      Uso em circuito energizado      Sim (até 28 kV)              Não                   Não                   A “sujeira/resíduo” evapora junto com o
     Classificação: +++ Excelente | ++ Muito Bom | + Moderado | - Não Recomendado
                                                                                                               produto, não sendo necessário esforço
     * Não aplicar em ABS, PS, policarbonatos ou acrílicos.                                                    físico ou fricção com pano de limpeza.
     Krytox® é uma marca DuPont.




     Cabo UTP 4 Pares para Cabeamento Estruturado
     Cabo UTP Categoria 5e                                   Aplicações e Vantagens
     24AWG CMX                                               •	 Utilizado na transmissão de dados, voz e imagem;
     •	 EIA/TIA 568 B.2 (Category 5e);                       •	 Redes Ethernet, Fast Ethernet e Gigabit Ethernet;
     •	 Transmissão de dados;                                •	 Interligação de serviços de telefonia, alarmes,
     •	 Resistência ôhmica                                      computadores/servidores e TV (dados e imagem),
        (20 °C)/100 m – 9,38 máx.;                              sensores térmicos, controle de ar e outros
     •	 Cores: azul e laranja.                                  sistemas de comunicação;
                                                             •	 Construído com o mais alto padrão de qualidade;
     Cabo UTP Categoria 6                                    •	 Fácil identificação dos pares trançados;
     24AWG CM                                                •	 Condutor de cobre sólido;
                                                             •	 Fácil instalação;
     •	 EIA/TIA 568 B.2-1 (Category 6);
                                                             •	 Flamabilidade – Classificação UL444;
     •	 Transmissão de dados até 250 MHz;
                                                             •	 Homologação ANATEL.
     •	 Resistência ôhmica
        (20 °C)/100 m – 9,38 máx.;
     •	 Cor: cinza.
34

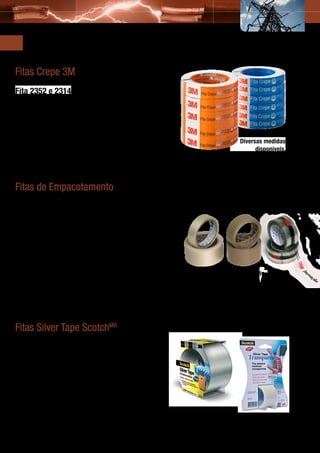

Outras Soluções 3M                                                  Fitas Diversas

Fitas Crepe 3M
Fita 2352 e 2314
Aplicações e Vantagens
•	   Uso geral;
•	   Proteção, fixações diversas, marcações, etc.;
•	   Pode ser removida sem rasgar e sem deixar resíduos;
•	   Especificada por aplicação.                                                                               Diversas medidas
                                                                                                                     disponíveis.




Fitas de Empacotamento
Lisa e Impressa
As Fitas Adesivas de BOPP (polipropileno) possuem tratamento especial
no filme que permite desenrolamento fácil e leve, facilitando o uso.


Aplicações e Vantagens
•	   Adesivo Hot-Melt com ótima adesão;
•	   Fechamento e reforço de caixas e pacotes em geral;
•	   Empacotamento em geral;                                                                Diversas medidas disponíveis.
•	   Fita Impressa: identificação e evitar violação do material no transporte.




Fitas Silver Tape ScotchMR
Forte Adesão a Diversas Superfícies
As Fitas Silver Tape 3M são extrarresistentes à tração,
água e umidade. Agora também na versão transparente,
que é 6 vezes mais durável.

Aplicações e Vantagens
•	   Vedação de dutos de ar-condicionado e refrigeração;
•	   Trabalhos de manutenção em geral;                                           Medidas disponíveis:
•	   Reparos seguros e eficientes;                                               • Prata = 50 mm x 5 m, 50 mm x 25 m
•	   Enfeixamento e embalagem.                                                   • Transparente = 36 mm x 3,66 m

                                                                                                                                    35
Outras Soluções 3M
     Fitas ScotchmountMR
     Fitas Dupla-Face de Espuma
     Com liner xadrez verde, fácil de identificar.

     Aplicações e Vantagens                              Modelos
     •	 Fixação de canaletas elétricas;                  •	 Fita 4494 Nacional Espuma de
     •	 Montagens de plásticos em geral;                    Polietileno (espessura: 1,00 mm);
     •	 Redução de vibrações (portas e                   •	 Fita 4026 Importada Espuma de
        acessórios);                                        Poliuretano (espessura: 1,60 mm).
     •	 Isolamento térmico;
     •	 Fixação de componentes eletrônicos;
     •	 Fixação de espelhos, quadros e
        molduras;
     •	 Não danifica a superfície;
     •	 Fácil de aplicar.




     Fitas Dupla-Face VHB
     Adesivos acrílicos com alta adesão, aderem à maioria das superfícies.
     Em algumas aplicações, substituem rebites e parafusos.

     Aplicações e Vantagens
     •	 União translúcida de duas peças de acrílico;
     •	 Fixações de molduras protetoras e decorativas;
     •	 Fixação de ornamentos externos ou internos em edifícios, veículos,
        eletrodomésticos, móveis;
     •	 Fixação de pequenas peças em geral;
     •	 Esta fita é muito utilizada na decoração de shopping centers e na
        montagem de stands para feiras.                                                         Diversas medidas disponíveis.



     Fita Antiderrapante Safety-WalkMR
     Para Ambientes Internos e Externos
     Fita antiderrapante 3M ajuda na prevenção de acidentes em pisos
     escorregadios e lisos.

     Aplicações e Vantagens
     •	 Ideal para residências, escolas, hotéis, lojas, etc.;                                   Medidas disponíveis:
     •	 Adapta-se a diferentes superfícies e pisos;                                             •   50 mm x 5 m.
     •	 Segurança e praticidade.                                                                •   Cores: preta, cinza e transparente.


36
Outras Soluções 3M                                          Produtos de Segurança

Linha de Segurança POMP
Proteção Completa para Sua Empresa
Protetores Auriculares
Com os protetores auriculares POMP você só escuta vantagens.
Eles são atóxicos, produzidos com silicone grau farmacêutico e
matérias-primas que atendem a padrões internacionais.
Verifique o modelo adequado para sua necessidade.

Óculos de Segurança
A linha de óculos POMP oferece o que há de mais eficiente na
proteção de olhos para seus usuários. As lentes são feitas de
policarbonato de alta qualidade e transparência. Além disso, todos
os modelos apresentam proteção contra raios ultravioleta e se
adaptam fácil a qualquer tipo de luminosidade.
Verifique o modelo e a cor adequada para sua necessidade.




Protetores Auriculares de Espuma
Confortáveis e Higiênicos
Aplicações e Vantagens
•	   Superfície lisa, evita acúmulo de poeira;
•	   Proteção auditiva para locais com excesso de ruído (85 dB);
•	   Feitos de material antialérgico;
•	   Espuma moldável e macia;                                            Disponíveis com ou sem cordão.
•	   Fácil utilização.                                                   Embalagem: saquinhos individuais.




Respirador 9910
Confortáveis e Higiênicos
Proteção de Vias Respiratórias
•	   Confortável, molda-se facilmente ao rosto;
•	   Permite fácil respiração;
•	   Proteção contra poeiras e névoas tóxicas;
•	   Fácil de guardar, pois é dobrável;
•	   Possui Certificado de Aprovação CA.                                                Medidas disponíveis: 50 mm x 5 m.




                                                                                                                            37

3m cat

  • 1.
  • 2.
    Índice Fitas Isolantes..............................................................................3 Acessórios para Instalações Elétricas...........................................6 Impressoras Portáteis Industriais.................................................9 Fitas Elétricas Especiais ............................................................10 Mastic ......................................................................................11 Fitas Elétricas para Indústria Eletroeletrônica ............................12 Emendas para Baixa Tensão .....................................................16 Emendas para Média Tensão.....................................................18 Terminações para Média Tensão................................................20 Terminações e Emendas com Fitas............................................22 Acessórios para Média Tensão...................................................23 Acessórios para Alta Tensão.......................................................26 Condutor para Linha de Transmissão.........................................28 Acessórios para Rede Compacta................................................29 Resinas para Isolamento............................................................31 Soluções para Mineração...........................................................32 Outras Soluções 3M...................................................................34 2
  • 3.
    Fitas Isolantes usoProfissional Fita Isolante ScotchMR 33+MR Classe A A Fita Isolante ScotchMR 33+MR possui características exclusivas que a tornam referência no mercado elétrico e nas concessionárias de energia. Sua formulação única garante uma alta performance de isolação e alta resistência mecânica na instalação elétrica. É a única fita isolante de uso profissional no Brasil. Aplicações e Vantagens Propriedades • Isolação de fios e cabos elétricos até 750 V; Espessura: 0,19 mm • Cobertura final em emendas e terminações, formando capa Medidas disponíveis: 19 mm x 5 m, 19 mm x 10 m e 19 mm x 20 m protetora altamente resistente à abrasão; Classe de temperatura: 90 ºC - Antichama • Atua como camada protetora contra raios UV (Ultravioleta); Certificada pela UC nova norma: • Excelente memória elástica: garante perfeita isolação nas diversas ABNT NBR NM 60454-3-1-5 na Classe A condições de intempéries; • Atende à Norma RoHS: isenta de metais pesados, livre de chumbo; • Qualidade 3M impressa no dorso da fita. Saiba Mais: Norma Brasileira de Fitas Isolantes Fiqueo As fitas isolantes, assim como fios e cabos, evoluíram ao longo dos anos, acompanhando as novas tecnologias de aplicação e t atenelo! segurança. Desta forma, para garantir um padrão de qualidade dos produtos ao s existentes no mercado brasileiro, foi elaborada uma norma pela ABNT/COBEI, com 17 testes criteriosos para certificação, contemplando todas as categorias de fitas isolantes. O selo de um órgão certificador é a única garantia de escolha de um ABNT NBR NM 60454-3-1-5/F-PVCp-90/RTp produto testado, aprovado, certificado. Classe A: acima 0,18 mm de espessura (uso profissional). Não corra riscos! Classe B: 0,15 mm de espessura (uso geral e industrial). Exija sempre produtos certificados! Classe C: 0,12 mm de espessura (uso geral e doméstico). Como saber se o produto atende à norma? Através da certificação oficial obtida por testes técnicos validados por um órgão certificador credenciado pelo INMETRO. Exemplos de certificadores: U/C, BVQI, AFAQ. 3
  • 4.
    Fitas Isolantes usoProfissional Fita Elétrica de Alta Tensão ScotchMR 23BR Autofusão ra Temperatu 90�C Fita de Borracha Autofusão A Fita Elétrica de Alta Tensão ScotchMR 23BR adapta-se a qualquer superfície, por mais irregular que ela seja. Seu filme protetor destaca-se automaticamente com o alongamento da fita, gerando economia de tempo e agilidade na aplicação. Aplicações e Vantagens Propriedades • Isolação primária de fios, cabos, emendas, terminais e Espessura: 0,76 mm terminações com classe de tensão de até 69.000 V; Medidas disponíveis: 19 mm x 2 m, 19 mm x 5 m e 19 mm x 10 m • Vedação contra penetração de umidade pelas pontas dos cabos Classe de temperatura: 90º C ou 130º C em regime de emergência elétricos durante e após instalação de acessórios (emendas, terminais e terminações); • Atua como isolante elétrico nas emendas e terminações de cabos que possam atingir a temperatura de 130█º C, em emergência; • Excelente rendimento e alongamento. Fita Isolante Colorida ScotchMR 35+ Uso Profissional São 8 cores disponíveis para identificar e isolar com Aplicações e Vantagens segurança e resistência, fios e cabos elétricos. • Isolação de fios e cabos elétricos até 750 V; • Identificação de saídas de motores, barramentos, áreas de segurança, chicotes de fios, etc.; Propriedades • Resistente a raios UV (Ultravioleta); Espessura: 0,18 mm • Excelente memória elástica; Medidas disponíveis: 19 mm x 20 m • Atende à Norma RoHS: isenta de metais pesados, livre de chumbo. Classe de temperatura: 90 ºC Cores disponíveis: amarela, azul, branca, cinza, marrom, verde, vermelha e violeta Classe A Certificada pela TUV norma ABNT NBR NM 60454-3-1-5 na Classe A 4
  • 5.
    Fitas Isolantes UsoIndustrial Fita Isolante HighlandMR Uso Industrial até 750 V Propriedades Espessura: 0,15 mm Medidas disponíveis: 19 mm x 5 m, 19 mm x 10 m e 19 mm x 20 m Aplicações e Vantagens Classe de temperatura: 90 ºC • Isolação de fios e cabos elétricos até 750 V; Atende à norma RoHS • Proteção mecânica de cabos de ferramentas. Certificada pela nova norma ABNT NBR NM 60454-3-1-5, na classe B Fitas Isolantes Uso Geral Fita Isolante ImperialMR Slim Uso Geral até 750 V Propriedades Espessura: 0,13 mm Aplicações e Vantagens Medidas disponíveis: 18 mm x 5 m, 18 mm x 10 m e 18 mm x 20 m • Pequenos reparos elétricos domésticos; Classe de temperatura: 90 ºC • Conserto de eletrodomésticos, aparelhos eletrônicos, etc.; Atende à norma RoHS • Reforço em cabos de ferramentas, etc; Certificada pela nova norma ABNT NBR NM 60454-3-1-5, na classe C • Manutenções provisórias. Fita Isolante Colorida TemflexMR 1500 São 7 cores disponíveis para identificar e isolar fios e cabos em geral. Propriedades Aplicações e Vantagens Espessura: 0,13 mm • Identificação de fios e cabos elétricos com Medidas disponíveis: 18 mm x 10 m e 18 mm x 20 m temperatura de até 90 ºC; Classe de temperatura: 90 ºC • Identificação de barramentos; Atende à norma RoHS • Marcação de peças e ferramentas. Certificada pela nova norma ABNT NBR NM 60454-3-1-5, na classe C Cores disponíveis: azul, branca, vermelha, cinza, amarela, verde e marrom. 5
  • 6.
    Acessórios para InstalaçõesElétricas Conectores Elétricos ScotchlokMR 2 zável Reutili Fácil Aplicação Os Conectores Elétricos ScotchlokMR 2 dispensam o uso de solda e ferramentas para instalações. Seu princípio é baseado na conexão por pressão, assegurando ligações Aplicações e Vantagens permanentes nas condições mais severas de uso. • Instalações em chuveiros, luminárias, lustres, etc.; • Conexões em motores elétricos; Recomendados para uso interno e externo. • Forte resistência à tração. Propriedades Classe de tensão: 750 V Classe de temperatura: 105 ºC Corpo de polipropileno autoextinguível e resistente a raios UV Mola de aço com proteção anticorrosiva Facilidade de manuseio (aletas) Conector tipo O/B Número de Condutores Combinação/Seção Tipo 2a6 0,5 mm² S/F 2a5 0,75 mm² S/F 2a4 1,0 mm² S/F 2a3 1,5 mm² S/F 2 2,5 mm² S/F Capacidade para combinações entre fios com seções diferentes 0,5 a 2,5 mm² Disponível também em embalagem encartelada, ideal para lojas de autosserviço. Conector tipo R/Y Número de Condutores Combinação/Seção Tipo 5a7 0,5 mm² S/F 3a7 0,75 mm² S/F Conector tipo B/G 2a8 1,0 mm² S/F Número de Condutores Combinação/Seção Tipo 2a7 1,5 mm² S/F 3a6 2,5 mm² S/F 2a5 2,5 mm² S/F 2a5 4,0 mm² S/F 2a4 4,0 mm² S/F 2a4 6,0 mm² S/F 2 6,0 mm² S/F 2 10 mm² S/F Capacidade para combinações entre fios com seções diferentes 2,5 a 6,0 mm² Capacidade para combinações entre fios com seções diferentes 2,5 a 10,0 mm² S/F = Sólido/Flexível 6
  • 7.
    Acessórios para InstalaçõesElétricas Conectores Elétricos Scotchlok MR IDC sem Conectaapar de senc os fios Emenda de Derivação Os Conectores ScotchlokMR IDC são dotados de contatos de latão estanhado em forma de “U” que, em uma única operação, removem a capa isolante dos fios sem a utilização de alicates especiais. Conectam e isolam através do corpo de polipropileno autoextinguível. Aplicações e Vantagens • Instalações prediais, industriais e equipamentos; • Fácil e rápida aplicação; • Não precisa desencapar fios, nem utilizar ferramentas especiais; • Não reutilizável. 7
  • 8.
    Acessórios para InstalaçõesElétricas Dispensador Scotchcode MR Dispensador de Fitas para Identificação STD Compactos, leves e práticos, os dispensadores são compostos por dez compartimentos recarregáveis, com as opções de códigos: • STD 0-9: dispensador carregado com dez rolos de fitas numeradas de 0 a 9; • STD-C: dispensador carregado com dez rolos de fitas nas cores: preta, azul, marrom, verde, cinza, laranja, vermelha, violeta, branca e amarela; • STD: dispensador vazio para completar de acordo com o código utilizado; • Refis: para reabastecimento do dispensador. Propriedades Medidas dos rolos: 5,46 mm x 2,44 m (largura x comprimento) Rendimento: permite aproximadamente 100 identificações Composição: filme de poliéster com adesivo acrílico Classe de temperatura: 120 ºC Lubrificante 3M Gel à Base d’Água Produto el áv Aplicações não inflam • Puxamento e arrasto de fios e cabos de energia ou telecomunicações; • Lubrificação de partes ou componentes em geral para arrasto; • Lubrificações temporárias contra atrito; • Não danifica a superfície do cabo; • Trabalho limpo, sem deixar resíduos e seguro. Produto Unidade Lubrificante 3M 1L Frasco com 1 litro Lubrificante 3M 3,78L Balde com 3,78 litros Lançamento! Lubrificante 3M 18,92L Balde com 18,92 litros Lançamento! 8
  • 9.
    Impressoras Portáteis Industriais tos en Nova linha de impressoras portáteis industriais para identificação de fios, cabos, painéis, La nçam quadros e equipamentos em geral. Teclas de atalho que aumentam a produtividade em todos os modelos de impressoras, para um trabalho muito mais profissional e duradouro. Produzidas por: Impressora PL100 Impressora PL200 • Fácil de usar; • Robusta e ao mesmo tempo leve, ideal para uso industrial; • Ótimo custo benefício; • Salva mais de 100 etiquetas customizadas, dando maior • Teclas de atalho para rápida produção de etiquetas; produtividade ao trabalho; • Imprime também tubos termocontráteis. • Durável e resistente; • Visor luminoso; • Imprime códigos de barra 39 e 128. Impressora PL300 • Exclusivas teclas de atalho e conectividade com o computador; • Software simples de usar; • Capacidade de carregar imagens e logotipos; • 1MB de memória, salva mais de 1000 etiquetas; • Mais de 250 símbolos industriais; • Equipamento durável, robusto e revestido com capa protetora. Cartuchos de Fitas PL100 PL200 PL300 • Fitas resistentes, próprias para o ambiente industrial e agressivo; Fita de PVC Branca 9mmX5,5m X X X • Etiquetas de PVC: resistência à raios UV, intempéries, Fita de PVC Branca 12mmX5,5m X X X óleos, produtos químicos; Fita de PVC Branca 19mmX5,5m X X • Tubos termocontráteis para identificação de fios e cabos; Fita de PVC Branca 24mmX5,5m X X • Único modelo para todos os modelos de impressoras. Fita de PVC Amarela 12mmX5,5m X X X Fita de PVC Amarela 19mmX5,5m X X Fita de PVC Amarela 24mmX5,5m X X Fita de PVC Vermelha 12mmX5,5m X X X Fita de PVC Vermelha 19mmX5,5m X X Tubo Termocontrátil Branco 9mmX1m X X X Tubo Termocontrátil Branco 12mmX1m X X X 9
  • 10.
    Fitas Elétricas Especiais Fita Elétrica de Silicone Scotch MR 70 Fita Resistente a Altas Temperaturas e Raios UV (Ultravioleta) Aplicações Propriedades • Proteção externa de terminações, oferecendo Espessura: 0,30 mm proteção contra arco proporcionado pelo Medidas disponíveis: 25 mm x 9 m trilhamento elétrico; Classe de temperatura: 180 ºC • Proteção extra para locais poluídos ou com grande umidade relativa. Fita Semicondutora ScotchMR 13 Fita à Base de Borracha Autofusão Aplicações Propriedades • Suavizar a concentração de cargas na área de corte da Espessura: 0,76 mm blindagem, na elaboração de emendas em média e alta Medidas disponíveis: 19 mm x 4,5 m tensão; Classe de temperatura: 90 ºC ou 130 ºC • Reconstituição das camadas semicondutoras internas e em regime de emergência externas dos cabos com classe de tensão até 35.000 V. Fita de Cambraia Envernizada Não-Adesiva ScotchMR 2510 Confeccionada com tecido de cambraia de algodão em trama diagonal, tratado à base de óleo, coberto com verniz amarelo de alto grau isolante, resistente à umidade, óleo e solventes. Aplicações • Isolação primária em motores e outras conexões em que seja necessário o acesso rápido; • Isolação primária em motores, onde exista presença de óleos, solventes e temperatura de até 105 °C; • Aplicações diversas, como barramentos em conexões até 15.000 V; • Construção de cones de alívio de tensão em cabos de energia isolados com cambraia envernizada. Propriedades Espessura (mm) 0,18 19 mm x 18 mm Medidas disponíveis 19 mm x 33 mm Tração de ruptura (N/mm) 71,8 Aplicar no mínimo 2 camadas da Fita de Cambraia Alongamento (%) 25 ScotchMR, seguidas de no mínimo 2 camadas da Rigidez dielétrica (V) 49,2 Fita Elétrica de Alta Tensão ScotchMR 23BR e da Classe de temperatura (ºC) 105 Fita ScotchMR 33+. Aprovada de acordo com os requisitos da ASTM D-295. 10
  • 11.
    Fitas Elétricas Especiais Massapara Isolamentos Elétricos ScotchfilMR Composto em Forma de Fita Aplicações • Isolamento em instalações elétricas até 750 V; • Arredondamento da superfície de conectores com parafusos salientes; • Preenchimento de espaços vazios deixados pelo conector tipo split-bolt, nas emendas; • Indicada para qualquer tipo de enchimento não metálico em conexões elétricas, vedações de instalações elétricas e proteção contra corrosão. Propriedades Nova espessura: 3,2 mm Medidas disponíveis: 38 mm x 1,5 m Classe de temperatura: 80 ºC Mastic Soluções para Proteção Elétrica e Vedação Mastic 3M é a solução ideal para aplicações que exijam fácil aplicação e conformidade do produto, excelente vedação, água e intempérie, pois não se torna quebradiço ao longo do tempo. Densidade Espessura/ Tensão disruptiva Classe Térmica °C Código Material RoHS Cor Corrosão Aderência Propriedades (g/cm³) Dimensão (Volts/mm) Método 3M 7661 Preta 1.50 2,500 80 Alta aderência 7662 Isento de Bege 1.70 4,000 90 Maleabilidade materiais Conforme o 7668 Borracha Preta 1.35 10,000 Negativa 110 Permanente Fácil aplicação pesados na projeto 7669 formulação Preta 1.30 9,000 90 Baixo odor e resistente a baixas temperaturas 7670 Preta 1.40 12,000 90 Elasticidade e conformação Aplicações • 7662 - Uso na indústria automobilística para vedação de chicotes elétricos e nas concessionárias de energia nos aterramentos e conexões em geral. • 7668 - Devido à facilidade de aplicação e remoção é utilizado nas emendas e conexões de telefonia. • 7669 - Excelentes propriedades elétricas, de baixo odor e resistência a baixas temperaturas. É muito utilizada na linha branca. • 7670 - Uso nas concessionárias de energia para isolação e vedação em geral. 7662 7668 11
  • 12.
    Fitas Elétricas paraIndústria Eletroeletrônica Fita de Tecido de Vidro ScotchMR 27 Manutenção de Motores Ideal para utilização em motores, fornos e caldeiras com temperatura até 130 ºC. Aplicações • Isolamentos em motores elétricos com classes de tensão até 750 V; • Fixação e enrolamento de motores; • Fixação de fios e derivações de bobinas elétricas; Propriedades Espessura: 0,18 mm Classe de temperatura: 130 ºC Adesivo de borracha termoendurecedora Cor: branca Várias medidas disponíveis Fita 69 Fita adesiva constituída por um dorso de tecido de vidro recoberto por um adesivo de silicone sensível à pressão e resistente a elevadas temperaturas. Aplicações • Recuperação e reparos de bobinas em máquinas de mineração; • Reforço de isolação elétrica instalada, onde cargas elevadas causam alto aquecimento de avaria da isolação original. (ex. controle de alimentação de motor); • Isolação elétrica dos alimentadores de fornos elétricos; • Substitui a Fita de Tecido de Vidro 27 onde são necessárias fitas resistentes a alta temperatura; • Isolação classe (H) em terminações de transformadores tipo seco. Características • Adesivo thermosetting que assegura acréscimo de adesão quando aplicadas em áreas de temperatura ambiente elevada; • Atende UL recomendado para uso contínuo a 200º. 12
  • 13.
    Fitas Elétricas paraIndústria Eletroeletrônica Fita Elétrica de Poliéster ScotchMR 56 Fita Elétrica 56 é constituída por um filme de poliéster coberto com um adesivo termofixo de borracha sensível à pressão. Esta fita adesiva é conformável, certificada RoHS e possui excelentes propriedades elétricas. Aplicações A fita 3M 56 é especialmente indicada para aplicações como enfitamento de bobinas, capacitores, fabricação de chicotes, transformadores, motor de polos, motores fracionários. Características • Excelente resistência elétrica • Resistente a temperaturas de até 130 ºC em regime contínuo • Isento de metais pesados (atende à norma RoHS) Para máxima resistência aos solventes e propriedades de adesão, a fita adesiva deverá ser curada em um dos seguintes ciclos: 1 hora 150 °C 2 horas 135 °C 3 horas 120 °C Fita Elétrica de Poliéster ScotchMR 2005 Fita adesiva constituída por um dorso de poliéster recoberto por um adesivo de borracha termoendurecedora. Aplicações • Isolamento de condensadores, bobinas telefônicas, peças de máquinas e motores elétricos; • Isolamento de fases e entre camadas intermediárias dos enrolamentos de motores, relês, transformadores, bobinas e proteção de condutores. Características • Excelente resistência elétrica; • Resistente a temperaturas de até 130 ºC em regime contínuo; • Boa resistência à ação de solventes; • Isento de metais pesados (atende à norma RoHS); • Grande força de ligação entre adesivo e dorso. 13
  • 14.
    Fitas Elétricas paraIndústria Eletroeletrônica Fita 1350 F-1 Fita Adesiva 1350F é uma fita isolante elétrica constituída de um dorso de poliéster que atende aos requisitos de retardância à chama da UL 510, coberto por um adesivo acrílico sensível à pressão. Oferece também uma excelente resistência ao envelhecimento térmico e resistência à solventes, desbobinamento uniforme e adequado para uso em equipamentos dispersão automático. Aplicações Características A fita 3M 1350F especialmente indicada para: • Certificação UL para retardância à chama; • Aplicações como enfitamento de bobinas e • Certificação UL - classe 130 ºC/CSA; capacitores; • Resistência à solventes sem cura. • Fabricação de chicotes e transformadores; • Motor de pólos, motores fracionários. Fitas de Poliimida 3M (Kapton®)* Mascaramento Térmico Fitas de poliimida com adesivo à base de silicone, desenvolvidas para aplicações que exigem mascaramento térmico. • Excelente resistência elétrica; • Resistente a altas temperaturas de até 260 ºC em regime contínuo; • Resistente a baixas temperaturas de até -73 ºC em regime contínuo; • Excelente conformabilidade. * Kapton é marca registrada da DuPont. Aplicações • Mascaramento térmico para placas de circuito impresso no processo de Wave Solder ou processo de imersão em solda; • Proteção superficial em processo com elevada temperatura de cura; • Revestimento de partes expostas a altas temperaturas. Resistente a Altas Temperaturas Espessura Resistência à Alongamento Adesão ao Tensão Resistência à Corrosão Classe Produto Cor Adesivo UL (mm) Tração (N/cm) (%) Aço (N/cm) Disruptiva (V) Isolação (MΩ) Eletrolítica Térmica (°C) 5413 Âmbar 0,070 57 62 2,40 8000 - - 260 S sim 1093 Âmbar 0,06 62 50 2,20 7500 - - 180 S sim 1205 Âmbar 0,08 53 55 3,80 7500 >1x106 1 155 A sim 1218 Âmbar 0,08 53 55 2,10 6000 >1x106 1 180 A - 7413D Âmbar 0,070 45 40 2,40 6000 - - 260 S - Teste realizado de acordo com a norma ABNT NBR NM 60454-3. 14
  • 15.
    Fitas Elétricas paraIndústria Eletroeletrônica Fitas Metálicas Aterramento e Drenagem (EMC/EMI) Utilizadas para aterramento e drenagem de cargas estáticas, além de blindagem de campos eletromagnéticos. Aplicações Propriedades • Transformadores; Fita de Cobre Espessura Adesivo Dorso 1181 0,066 mm Acrílico Condutivo Liso • Bobinas de televisores; 1194 0,066 mm Acrílico Não Condutivo Liso • Eletrodomésticos; 1245 0,102 mm Acrílico Não Condutivo Recartilhado • Outros dispositivos eletroeletrônicos. Papéis Isolantes Baixa absorção de umidade Suporte voltagem a longo prazo • Dimensionalmente estáveis; • Confiabilidade do isolamento elétrico = equipamento confiável. • Requisitos pós-estufa reduzidos; • Não precisa de embalagens especiais ou exigências para retirar umidade. Alta condutividade térmica • Equipamentos trabalhando em temperaturas mais baixas, aumentando sua vida útil; • Excelente opção de redução de custo, para projetistas de equipamentos elétricos. Boa absorção de verniz • Melhora a condutividade térmica e rigidez dielétrica; • Equipamentos mais silenciosos. Classe Tensão Produto Espessura (mm) UL-1446 Principais Características Principais Aplicações Térmica Disruptiva (KV) Excelente condutividade térmica, ótima rigidez Transformadores a seco, motores, geradores, 0,05 - 0,08 - 0,13 - ThermaVolt R 1-6 sim dielétrica, baixa absorção de umidade, ótima reatores e demais equipamentos que 0,18 - 0,25 colagem para fabricação de laminados diversos. necessitem de isolamento classe R. Excelente resistência química, baixa absorção Thermal 0,05 - 0,08 -0,10 - Isolamentos de fios e cabos, transformadores a R 0,35 - 0,70 sim de umidade, ótima colagem para fabricação de Shield 0,13 -0,18 seco, reatores e motores. laminados diversos. A junção do alto desempenho térmico dos materiais 0,08 - 0,13 - 0,18 inorgânicos, combinada com a alta resistência Isolamento de fios e cabos, transformadores a CeQUIN R - 0,25 - 0,38 - 0,63 - 1 - 9,2 sim mecânica das fibras orgânicas propicia excelente seco, motores, reatores, capacitores e bateria 0,76 - 1,0 - 1,5 capacidade de impregnação, condutividade térmica de dispositivos eletrônicos. e baixa absorção de umidade. A junção do alto desempenho térmico dos materiais Isolamento de fios e cabos, transformadores 0,05 - 0,06 - 0,08 inorgânicos, combinada com a alta resistência a seco, motores, reatores e demais TufQUIN N - 0,13 - 0,19 - 0,25 - 0,60 - 3,3 sim mecânica das fibras orgânicas propicia excelente equipamentos que necessitem de isolamento 0,30 - 0,38 - 0,51 capacidade de impregnação, condutividade térmica classe N. e baixa absorção de umidade. 15
  • 16.
    Emendas para BaixaTensão Emenda Contrátil a Frio Série QI - 1 kV Emenda contrátil a frio tubular em borracha EPDM pré-expandida com Mastic incorporado, para isolação de cabos de energia, classe de tensão até 0,6/1 kV e seções até de 630 mm². Aplicações Características • Reconstituição da isolação elétrica primária • Instalação rápida em emendas de cabos de potência isolados • Fácil aplicação – 450/750 V ou 0,6/1 KV; • Acompanha a movimentação do cabo • Emendas de cabos de baixa tensão em (contração, dilatação e curvatura) lugares de difícil aplicação de fitas; • Vedação contra umidade • Emendas de cabos de baixa tensão • Não requer nenhuma ferramenta em canaletas, caixas de passagem ou especial para instalação. diretamente enterradas; • Proteção física e vedação contra umidade Propriedades em conectores terminais e de emendas de Físicas baixa tensão. Cor: Preta • Resistente a umidade. Atende aos Resistência à tração 300%: 3,30 Mpa requisitos da ANSI C-119.1 Ruptura: 9,60 Mpa Alongamento: 750% Diâmetro Isolação Diâmetro Máximo Produto Seção do Condutor do Cabo (mm2) Faixa Conector Absorção de água 7 dias 90 °C: 2,3% do peso Conector AL Conector Cobre (mm) (mm) Elétricas QI-5/16-220 6-50 6-70 5-16 16 QI-10/37-270 25-185 25-300 10-37 17 Rigidez dielétrica: 14,3 kV/mm QI-18/57-325 95-630 95-630 18-57 57 Rigidez dielétrica 7 dias em água 90 °C: 11,1 kV/mm Obs.: Não inclui luvas de emendas. Emenda Contrátil a Frio PST série 8420 (750-1 kV) Aplicações Diâmetro Diâmetro Comprimento Nº do Seção Nominal do Mínimo sobre a Máximo sobre a de Emenda PST Conjunto Condutor do Cabo (mm ) 2 Cobertura (mm) Cobertura (mm) Aplicada (mm) 750 V 0,6/1 kV 8424-8 1,5 – 35 1,5 – 16 2,5 9,9 203,2 8425-8 50 – 70 25 – 35 9,9 17,8 203,2 8426-9 95 – 120 50 – 70 13,0 25,4 228,6 8426-11 95 – 120 50 – 70 13,0 25,4 279,4 8427-12 150 – 185 95 – 150 17,5 33,0 304,8 Praticidade e Rapidez 8427-16 150 – 185 95 – 150 17,5 33,0 406,4 8428-12 240 – 500 185 – 300 24,1 48,3 304,8 8428-18 240 – 500 185 – 300 24,1 48,3 457,2 • Reconstituição da isolação elétrica primária em emendas 8429-18 500 - * 400 - * 32,5 63,5 457,2 de cabos de potência isolados – 750 V ou 0,6/1 kV; (*) Considerar o diâmetro do cabo. • Podem ser utilizadas em instalações de emendas internas ou subterrâneas; • Proteção física e vedação contra umidade em conectores terminais e de emendas de baixa tensão; • Atende a norma NBR 9513. Obs.: Não inclui luvas de emendas. 16
  • 17.
    Emendas para BaixaTensão Emenda com Molde + Resina Scotchcast Excelente solução para isolação de cabos Emenda com Molde + Resina Scotchcast Aplicações com Molde + Resina Scotchcast Emenda Excelente solução para isolação de cabos Excelente solução para isolação de cabos • Isolação e vedação contra penetração de umidade em emendas de cabos de potência, singelos ou multipolares não blindados até 1.000 V; • Ensaiada conforme norma EN 50393; • Indicado para emendas retas e de derivação em instalações submersas e subterrâneas. Ensaiada conforme norma EN 50393 Ensaiada conforme norma EN 50393 Indicado para emendas retas e de derivação em instalaçoes submersas e subterrâneas Indicado para emendas retas e de derivação em instalaçoes submersas e subterrâneas Emendas retasretas 90-NA BR Emendas retas 90-NA BR BR Emendas 90-NA Emendas de derivação 92-NBB Emendas de derivação 92-NBB 92-NBB Emendas de derivação Seção Nominal do Condutor (mm²) Seção NomSeçãoC inal domondutor (m ²) inal do Nominal do Condutor (mm2)m ondutor (mC ²) Nº de de Nº de Nº Seção Nominal do Condutordo Condutor (mm²) Seção Nominal (mm2) Nº de Nº de de Nº Seção Nom Condutores 90-N A1 90-N A2 BR 90-N A3 90-N A3 BR 90-N A4ondutores ondutores 0 Condutores 90-N A1 BR BR 90-N A2 BR 90-N A3 BR 90-N A4 BR Condutores 90-N A1 BR 90-N A2 BR BR 90-N A4 BR C C 92-NB 92-NB 0 B1 92-NB 1 B292-NBB 2 B2 Condutores B 92-NBB 0 92-NB 92-NBB 92-NB 1 1,5 - 25 35 - 150 185 - 300 400 - 630 BR B B1 92-NB 1 25 - 70 35 - 150 70 - 300 2 1 1,5 - 251,5 35 25 35 185 70 18595 300 400 - 630 1 1,5 - 6 1 10 - - 25- 150 35 - - 300 400 - 630 - 150 - - 150 1 25 - 2 70 35 - 16 25 - 70 2,5 - 150 35 - 150 300 16 - 70- 300 70 - 6 - 25 70 3 2 1,5 1,5 - 6 1,5 10 - 25 1050 25 70 359570 2 -6 10--635 35 70 - -- 95 --120 95 - 150 2 - 150 2 -3 2,5 16 - 6 - 25 2,5 2,5 - 16 16 6 -- 25 - 70 16 -16 - 70 6 35 16 50 4 3 1,5 - 10 - 6 1,5 1610 - 35 - 25 50 -70 25 - 50 95 - 95 50 - 120 3 2,5 -4 16 6 - 25 1,5 - 10 4 - 16 - 50 10 - 35 16 3 1,5 - 6 10 - 35 50 -70 95 - 120 3 2,5 - 16 6 - 25 16 - 50 4 1,5 - 10 16 -25 25 - 50 50 - 95 4 1,5 - 10 4 - 16 10 - 35 4 1,5 - 10 16 -25 25 - 50 50 - 95 4 1,5 - 10 4 - 16 10 - 35 Emenda para Bombas Submersas série BS20 Melhor Custo/Benefício de Instalação e Manutenção Constituída por tubos de borracha EPDM Contráteis a Frio, fitas isolantes e fitas de vedação, sendo utilizada em instalações de bombas submersas. Os conjuntos são indicados para emendar os diversos cabos isolados de 750 V e 0,6/1 Atende as normas NBR 9513 e aochatos ou redondos, seções de 2,5 mm² a 150 mm². kV, multipolares, flexíveis, teste hidrostático em cabos submarinos Coluna d’Água de 200 m. Atende as normas NBR 9513 NBR 9513 e ao teste hidrostáticocabos submarinos Coluna d’Água dede 200m. Atende as normas e ao teste hidrostático em em cabos submarinos Coluna d’Água 200 m. Aplicações Seção Nominal Diâmetro Mínimo Diâmetro Máximo Comprimento de Nº do Conjunto do Condutor do sobre a sobre a Cobertura Emenda PST Aplicada Cabo (mm2) Cobertura (mm) (mm) (mm) BSxxC => Cabos chatos BS26-R 3x2.5 a 3x 35.0 13,0 25,4 279,4 BS27-R BSxxC => a 3x 50.0 3x4.0 Cabos chatos 17,5 33,0 304,8 BS28-R 3x16.0 a 3x 150.0 24,1 48,3 304,8 BSxxR => Cabos redondos BSXXC => Cabos chatos Obs.: Não inclui luvas de emendas. 17
  • 18.
    Emendas para MédiaTensão Emenda Contrátil a Frio série QS2KE – até 20/35 kV Praticidade e Rapidez A nova QS2KE é uma emenda flexível e contrátil a frio que atende aos requisitos da norma NBR 9314-2006. Além disso, pode ser instalada em espaços confinados de acordo com a NR33. Após sua instalação, permite energização imediata. Aplicações 0 metros deaplicada em cabos com classe de tensão entre • Pode ser coluna d’água (mca) 3,6/6 kV a 20/35 kV, seções até 1.000 mm²; • Conecta cabos com seções diferentes; Diâmetro Diâmetro Conector de Emenda • Uso subterrâneo e aéreo; Mínimo sobre Máximo sobre a Comprimento • AtendeSeção do aos requisitosCabonormas IEEE 404-2006 também Condutor do das (mm²) a Isolação do Cobertura do Máximo Cobre/ Diâmetro (EUA) e CENELEC HD 629.1 S2-2006 (Europa); Cabo Cabo Máximo Aluminio • Ensaiada para 20 metros de coluna d’água (mca). V 6/10 kV 8,7/15 kV 12/20 kV 15/25 kV 20/ 35 kV (mm) (mm) (mm) (mm) 50-95 25-70 14,6 36 135 Conector da Emenda 28 Diâmetro Diâmetro 120-500 Nº do Conjunto 94-400 Seção do Condutor do Cabo (mm2) Mínimo sobre Máximo sobre Comprimento 230 19,1 46 38 a Isolação a Cobertura Máximo Cobre/ Diâmetro 0 500-1000 500-1000 33,4 74 Mínimo do Cabo do Cabo Alumínio 300 60 3,6/6 kV 6/10 35-400 kV 8,7/15 kV 35-300 12/20 kV 15/25 kV 20/35 kV 19,1 (mm) (mm) 46 (mm) 170 (mm) 38 QS2KE - 1 50-95 50-95 25-70 14,6 36 135 28 QS2KE - 2 120-500 50-400 120-500 95-400 35-300 19,1 19,1 46 46 230 170 38 38 QS2KE - 3 500-1000 500-1000 500-1000 400-1000 400-1000 33,4 33,4 74 74 300 270 60 60 QS2KE - 4 35mm² 35-400 35-300 19,1 46 170 38 QS2KE - 4 50-400 35-30050-185 20,6 19,1 46 46 170 150 38 38 QS2KE - 5 400-1000 400-1000 33,4 74 270 60 QS2KE - 6 240-1000 50-185 33,4 20,6 46 74 150 250 38 60 QS2KE - 7 240-1000 33,4 74 250 60 Obs.: m a luva1) Para cabos com espessura isolante reduzida, especifique a emenda QS2KE de acordo com o diâmetro mínimo sobre a isolação do cabo. de conexão torquimétrica 2) Possui opção de conjunto com a luva de conexão torquimétrica Derivação Contrátil a Frio QS2000B QS2000B Emenda de Derivação Contrátil a Frio 0B é uma solução para a solução para a de emendas A Emenda QS2000B é uma realização realização de Y". Além de de derivação em “Y”. Aléminstalação rápida emendas proporcionar uma de proporcionar uma orma instalação rápida e fácil, atende a norma Cenelec 692.1. Cenelec 692.1 Pode ser aplicado em cabos de média tensão, para as classes em cabos de média tensão, para95 à 240 mm². de de tensão 6/10 e 12/20 kV, seções de as classes 20 kV, seções de 95 à 240 mm². Seção do Condutor Diâmetro Mínimo Diâmetro Máximo Conector de Emenda Cabo Diâmetro Minimo e Diâmetro Máximo do Cabo (mm2) e Máximo sobre o Condutor doNº do Conjunto Conector de E sobre a Cobertura a Isolação do Cabo menda Comprimento Diâmetro do Cabo Mínimo e (mm²) Maximo sobre a sobre akV Cobertura (mm) Máximo 6/10 kV 12/20 Diâmetro(mm) Máximo Isolação do Cabo do Cabo Comprimento 93 - BP620 - 1 95 - 240 95 - 240 19,3 - 33,2 Mínimo e46 170 25 - 68 V 12/20 kV Máximo (mm) (mm) Máximo 40 95 - 240 19,3 - 33,2 46 170 25 - 68 18 *Acompanha conector torquimétrico ctor torquimetrico
  • 19.
    Emendas para MédiaTensão Emenda Contrátil a Frio QS20 - até 35 kV Emenda Contrátil a Frio QS20 - até 35 kV Confiabilidade e eficiência Confiabilidade e eficiência A emenda contrátil a frio QS20 é uma solução inovadora que integra o sistema contrátil A emenda contrátil a frio QS20 é uma solução inovadora que integra o sistema contrátil a frio com conexão torquimétrica em um único produto. a frio com conexão torquimétrica em um único produto. Muitos benefícios: Muitos benefícios: Emenda Contrátil a Frio QS20 - até 35 kV • Instalação rápida e segura Instalação rápida e segura • Garantia de centralização da emenda Garantia de centralização da emenda Confiabilidade e eficiência • Adequada a espaços reduzidos de instalação A emenda contrátil a frio QS20 é uma solução inovadora que integra o sistema contrátil Adequada a espaços reduzidos de instalação • Reduz consideravelmente risco de erro de instalação Reduz consideravelmente risco de erro de instalaçãocom conexão torquimétrica em um único produto. a frio • Reduz inventário – apenas dois modelos que atendem Reduz inventário – apenas dois modelos que atendem Muitos benefícios: rande range derange de até 35kV35kV grande cabos cabos até • Adequada a atendimento de instalações emergências Adequada a atendimento de instalações emergências – rápida e segura • Instalação eduções – reduções de DEC e FEC de DEC e FEC • Garantia de centralização da emenda • Pode ser utilizado em emendas de cabos EPR/XLPE de Al / Cu. • Adequada Cu. Pode ser utilizado em emendas de cabos EPR/XLPE de Al a/ espaços reduzidos de instalação • Reduz consideravelmente risco de erro de instalação • Reduz inventário – apenas dois modelos que atendem grande range de cabos até 35kV Diâmetro Mínimo Diâmetro Máximo Nº do Conjunto • Adequada atendimento de instalaçõesMinimosobre Diâmetro Máximo Cobertura Seção do Condutor do Caboa(mm2) Diâmetro emergências – e Máximo e sobre a Nº do Conjunto Seção do Condutorreduções(mm²) e FEC do C abo de DEC Máximo sobre do Cabo a Isolação a sobre a Cobertura Cabo do Isolação do Cabo do Cabo 6/10 kV 8,7/15 kV 12/20 kV ser utilizado em 19/33 kV de cabos (mm) • Pode 18/30 kV emendas EPR/XLPE de Al / Cu. (mm) QS 20 24 AC1 50-300 kV95 - 300 6/10 8,7/15 95 - 30012/20 kV 300 18/30 kV kV 50 - 19/33 kV 20-50 (mm) - 38 19,1 (mm) 46 QS 20 24 QS 2050-30050-240 - 300 AC1 36 AC2 95 95 - 300 50 - 300 50 - 240 20-50240 50 - 19,1 19,1 - 38 - 38 46 46 Diâmetro Minimo e Diâmetro Máximo Nº do Conjunto Seção do Condutor do C (mm²) abo Máximo sobre a sobre a Cobertura QS 20 36 AC2 50-240 50 - 240 50 - 240 19,1 - 38 46 Isolação do Cabo do Cabo Atende as normas Cenelec HD 629.1 e IEC 612 38-1 Atende as normas Cenelec HD 629.1 e IEC 612 38-1 6/10 kV 8,7/15 kV 12/20 kV 18/30 kV 19/33 kV (mm) (mm) QS 20 24 AC1 50-300 95 - 300 95 - 300 50 - 300 20-50 19,1 - 38 46 QS 20 36 AC2 50-240 50 - 240 50 - 240 19,1 - 38 46 Emenda Contrátil a Frio sérieas normas Cenelec - 8,7/15612 38-1 Atende TW5500 HD 629.1 e IEC kV Aplicações Diâmetro sobre Comprimento Nº do Conjunto Seção Nominal do Condutor (mm2) a Isolação do Cabo da Emenda Mínima (mm) 1 e Máxima (mm) • Emenda reta em cabos de potência isolados para classes de tensão de 3,6/6 kV 3,6/6 kV 6/10 kV 8,7/15 kV a 8,7/15 kV, seções até 500 mm2; TW-5551 70 - 185 50 - 185 25 - 120 15 a 32 Emenda Minima 70 - 21 • Indicada para cabos unipolares e Máxima (mm) TW-5552 240 - 500 240 - 500 150 - 500 26 a 47 120 - 36 ou tripolares; TW-5551T (*) 70 - 185 50 - 185 25 - 120 15 a 32 70 - 21 • Instalações subterrâneas e aéreas; TW-5552T (*) 240 - 500 240 - 500 150 - 300 25 a 47 120 - 35 • Atende a norma NBR 9314 (1) Para cabos com espessura isolante reduzida, especificar utilizando diâmetro de isolação do cabo. Atende a norma NBR 9314 (*) Modelos com letra “T” atendem cabos trifásicos. Atende a norma NBR 9314 Isolação em EPDM Obs.: Não inclui luvas de emendas. 19 18
  • 20.
    Terminações para MédiaTensão Terminal Contrátil a Frio QTIII até 20/35 kV Aplicações • Terminar cabos de potência isolados, unipolares para classe de tensão de 3,6/6 kV até 20/35 kV com seções até 1.000 mm²; • São disponíveis modelos para uso interno e externo; • Instalações em espaços limitados (dimensões reduzidas); • Indicada para ambientes com POLUIÇÃO EXTREMAMENTE PESADA (IEC 60815) • Permite energização imediata após a aplicação; • Dispensa uso de maçarico, graxa e fitas. Ambientes Externos e Internos Diâmetro Mínimo Diâmetro Máximo Nº do Seção Nominal do Condutor do Cabo (mm2) e Máximo sobre a sobre a Cobertura Conjunto (*) Isolação do Cabo do Cabo 3,6/6 kV 6/10 kV 8,7/15 kV 12/20 kV 15/25 kV 20/35 kV (mm) (mm) 7620-S2 6-16 6-16 8,2 - 15 15 7621-S2 25-50 25-50 10-16 12,1 - 22,7 22,7 7692-S4 70-150 70-150 25-95 25-95 25-70 16,3 - 27,4 37,7 7694-S4 185-300 185-300 120-240 120-240 95-180 21,1 - 38,9 47,5 7695-S4 400-1000 400-800 300-630 300-630 240-500 26,7 - 45,7 61 7696-S4 1000 800-1000 800-1000 630-800 38,9 - 58,9 71,1 7683-S8 16-70 18,3 - 32,8 40,6 Superam as especificações 7684-S8 95-120 21,1 - 38,9 47,5 da Norma IEEE 48/1996 e 7685-S8 150-500 26,7 - 45,7 61 7686-S8 630-800 38,9 - 58,9 71,1 NBR 9314/2006. (*) Para cabos com espessura isolante reduzida, especificar utilizando o diâmetro sobre a isolação do cabo. Ambientes Internos Diâmetro Mínimo Diâmetro Máximo Nº do Seção Nominal do Condutor do Cabo (mm2) e Máximo sobre a sobre a Cobertura Conjunto (*) Isolação do Cabo do Cabo Corpo Único (Isolador de Silicone 3,6/6 kV 6/10 kV 8,7/15 kV 12/20 kV 15/25 kV (mm) (mm) 7622 70-150 70-150 25-95 25-95 16,3 - 27,4 36 + Alívio de Tensão + Vedação) 7624 185-300 185-300 120-240 120-240 21,1 - 38,9 46 7625 400-1000 400-800 300-630 300-630 26,7 - 45,7 74 7626 1000 800-1000 800-1000 38,9 - 58,9 46 7693 25-120 18,3 - 32,8 46 7695 150-500 26,7 - 45,7 74 7696 630-800 38,9 - 58,9 46 (*) Para cabos com espessura isolante reduzida, especificar utilizando o diâmetro sobre a isolação do cabo. Ambientes Externos e Internos - Posição Invertida Diâmetro Mínimo Diâmetro Máximo Nº do Seção Nominal do Condutor do Cabo (mm2) sobre a Isolação sobre a Cobertura Conjunto (*) do Cabo do Cabo 3,6/6 kV 6/10 kV 8,7/15 kV 12/20 kV 15/25 kV (mm) (mm) 7693-S-INV-4 120-300 95-300 70-240 35-240 25-185 18,3 40,6 7695-S-INV-4 400-1000 400-800 300-630 300-630 240-500 26,7 61 7696-S-INV-4 1000 800-1000 800-1000 630-800 38,9 71,1 (*) Para cabos com espessura isolante reduzida, especificar utilizando o diâmetro sobre a isolação do cabo. Verifique os vídeos de montagem no site. Em cabos trifásicos, utilizar o Cone de Blocagem 3M. 20 Obs.: Não inclui conector terminal.
  • 21.
    Terminações para MédiaTensão Terminal Contrátil a Frio QTII até 12/20 kV Aplicações • Terminar cabos de potência isolados, unipolares ou multipolares para classe de tensão de 3,6/6 kV até 12/20 kV com seções até 1.000 mm²; • São disponíveis modelos para uso interno e externo; • Instalações com espaços limitados (dimensões reduzidas); • Indicada para ambientes com POLUIÇÃO PESADA (IEC 60815); • Permite energização imediata após a aplicação; • Dispensa uso de maçarico. Ambientes Externos e Internos Diâmetro Mínimo Diâmetro Mínimo Nº do Seção Nominal do Condutor do Cabo (mm2) e Máximo sobre a e Máximo sobre a Conjunto (*) Isolação do Cabo Cobertura do Cabo 3,6/6 kV 6/10 kV 8,7/15 kV 12/20 kV 15/25 kV 20/35 kV (mm) (mm) 5632 K 6-50 6-50 6-16 6-16 8 - 17 14 - 23 5633 K 70-150 70-95 25-70 20-50 16 - 23 20 - 30 5635 K 185-300 120-300 95-240 70-240 21 - 34 25 - 41 5636 K 400-630 400-630 300-500 300-500 28 - 42 33 - 48 5637 K 800-1000 800-1000 630-1000 630-1000 33 - 50 33 - 61 5691 K 35-50 16,3 - 22,9 20,3 - 30,5 5692 K 70-240 21,3 - 33,8 25,4 - 40,6 5693 K 185-500 27,9 - 41,9 33 - 48,3 5694 K 400-500 33 - 49,5 38,1 - 61 Atende requisitos da 5696 K 50-150 21,3 - 33,8 25,4 - 40,6 5697 K 95-300 27,9 - 41,9 33 - 48,3 Norma NBR 9314/2006, 5698 K 300-500 33 - 49,5 38,1 - 61 IEEE 48 Classe 1 para 15 kV (*) Para cabos com espessura isolante reduzida, especificar utilizando o diâmetro sobre a isolação do cabo. (*) Temos a opção com mola e cordoalha para cabos com blindagem a fitas. Ambientes Internos Diâmetro Mínimo Seção Nominal do Condutor do Cabo Diâmetro Máximo sobre e Máximo sobre a Nº do Conjunto (*) (mm2) a Cobertura do Cabo Isolação do Cabo 3,6/6 kV 6/10 kV 8,7/15 kV (mm) (mm) 5621 K 6-10 6-10 6 8,1 - 11,7 16 5622 K 16-50 16-35 10-25 11,2 - 16,5 21 5623 K 70-150 50-95 35-70 14,2 - 22,1 29 5624 K 185-300 120-300 95-240 19,8 - 33 40 5625 K 400-630 400-630 300-500 27,7 - 45,7 51,5 (*) Para cabos com espessura isolante reduzida, especificar utilizando o diâmetro sobre a isolação do cabo. Obs.: NBI = 110 kV. Isolador de Silicone (*) Temos a opção com mola e cordoalha para cabos com blindagem a fitas Em cabos trifásicos, utilizar o Cone de Blocagem 3M. Verifique os vídeos de montagem no site: www.3meletricos.com.br Obs.: Não inclui conector terminal. Para instalações invertidas consulte-nos 0800 0132323 21
  • 22.
    Terminações e Emendascom fitas Terminação com Fitas ScotchMR até 15/25 kV Aplicações Terminações e Emendas com fitas • Terminar cabos de potência isolados, unipolares ou multipolares para classe de tensão até 12/20 kV com seções até 500 mm² e de 15/25 kV com seções até 95 mm²; • Indicado para instalações em ambientes internos. Uso Interno Normal Nº do Seção Nominal dos Condutores (mm2) Conjunto 3,6/6 kV a 12/20 kV 15/25 Kv 5701 Até 95 5702 120 – 240 5703 300 – 500 Até 95 5705 Até 95 Uso Interno Rápida Nº do Seção Nominal dos Condutores (mm2) Conjunto 3,6/6 kV a 6/10 kV 8,7/15 kV a 12/20 kV 5801 10 – 95 10 – 95 5802 120 – 300 120 – 240 5803 400 – 630 300 – 500 Emenda com Fitas ScotchMR Emenda reta em cabos de potência isolados para classes de tensão de 3,6/6 kV a 20/35 kV, seções até 500 mm2. Indicadas para instalações aéreas e subterrâneas. Seção Nominal Cabos Singelos Cabos Trifásicos Classe de Tensão Condutores (mm2) Retas Retas até 70 92 A3-52 95 -120 92 A3-53 3,6/6 kV 150 - 240 92 A3-54 300 - 500 92 A3-55 até 70 92 A3-82 95 -120 92 A3-83 6/10 kV 150 - 240 92 A3-84 300 - 500 92 A3-85 até 70 92 A3-2 92 A3-T2 8,7/15 kV 95 -120 92 A3-3 92 A3-T3 e 12/20 kV 150 - 240 92 A3-4 300 - 500 92 A3-5 até 70 92 A3-2 95 -120 92 A3-3 15/25 kV 21 150 - 240 92 A3-4 300 - 500 92 A3-5 até 70 92 A3-2 95 -120 92 A3-3 20/35 kV 150 - 240 92 A3-4 300 - 500 92 A3-5 22
  • 23.
    Acessórios para MédiaTensão Luva de Conexão Torquimétrica QCI O Conector torquimétrico QCI, constituído de liga de alumínio estanhado, é utilizado para conexão de cabos de baixa e média tensão de até 46 kV. Diâmetro Diâmetro Seção do Comprimento interno do Anéis de externo do QCI Condutor do Conector Conector Centragem Conector (mm2) (mm) (mm) (mm) 25-50 Cinza QCI 2-250 70-95 120-150 Preto Sem Anel 28 112 16,3 Características e benefícios 50-70 Azul 95-120 Preto • Excelente contato elétrico; QCI 1/0-350 33 130 20 150 Branco • Infinitos pontos de ruptura; 185-240 Sem Anel • Atende grande número de ranges de condutores 95 Azul 120 Preto de vários tipos (rígido, flexível, compacto); QCI4/0-600 38 146 24 185 Branco • Conexão entre condutores de diferentes materiais, 240-300 Sem Anel tais como Cu – Cu, Al – Al e Al – Cu; 185 Branco QCI 350-750 240-400 Sem Anel 42 176 26 • Instalação rápida e fácil; 240 Branco • Dispensa o uso de alicate de compressão QCI 500-1000 52 199 31 400-500 Sem Anel e matrizes. Abraçadeira Especial para Fixação de Cabos Uso Interno e Externo Aplicações para Baixa e Média Tensão Tipo Diâmetro Externo do Cabo • Fixar cabos de potência isolados na ligação de MB-3 20,5 a 32 terminais e terminações. MB-4 28 a 38,5 MB-5 37 a 50 Propriedades • Galvanizada a fogo; Protege a capa do cabo • Borracha resistente a raios UV e a intempéries. Conjunto Armorcast 4561 para Reparo de Capas de Cabos Extrarresistente à Abrasão Os Conjuntos Armorcast 4561 são compostos basicamente de: • Fita Mastic de Borracha ScotchMR 2228; • Fita de Material Estrutural Armorcast. Em média, um conjunto faz 10 reparos de 50 mm de comprimento em um cabo de 30 mm de diâmetro. Aplicações • Reparar a capa de cabos de potência danificados; • Fornecer proteção extra contra abrasão e tracionamento mecânico, além de resistência à umidade e alongamento constante. 23
  • 24.
    Acessórios para MédiaTensão Cone de Blocagem Contrátil a Frio A tecnologia Contrátil a Frio para aplicação do Cone Isolação de Blocagem elimina o uso de maçaricos ou aplicações em EPDM de resina e moldes, tornando a sua montagem mais simples, rápida e segura. Vedação de cabos Aplicações trifásicos Cabos trifásicos, classe de tensão de 3,6/6 kV até 20/35 kV, seções até 400 mm2. Diâmetro sobre Diâmetro sobre Conjunto Seção em mm2 Isolação das a Cobertura Material Fases (mm) do Cabo (mm) 3,6/6 kV 6/10 kV 8,7/15 kV 12/20 kV 15/25 kV 20/35 kV 5841 16 a 50 16 a 35 7,6 a 30 30,5 a 48,3 EPDM 5842 70 a 240 50 a 240 25 a 185 35 a 150 35 a 95 50 a 70 19,6 a 35,1 45,7 a 78,7 EPDM 8564 300 a 500 300 a 500 240 a 300 185 a 300 120 a 300 95 a 240 25,9 a 41,4 64 a 109,7 Silicone Capuz Contrátil a Frio Instalação simples e fácil O Capuz Contrátil a Frio 3M protege e veda finais de cabos expostos facilmente sem o uso de quaisquer ferramentas ou fitas. • Dispensa o uso de calor e ferramentas para instalação; • Facilmente removível; • Suporta diferentes tamanhos de cabos; • Resistente a água e a outros fatores que danificam o cabo. Aplicações Proteção de cabos a exposição de umidade, corrosão, entre outros riscos. Nº do Conjunto Variação do Cabo (mm) EC-1 11.6 - 20.9 EC-2 15.9 - 30.1 EC-3 26.0 - 49.2 EC-4 45.5 - 84.3 24
  • 25.
    Acessórios para MédiaTensão Motor Lead Série 5300 Isolação rápida para motores • Reutilizável • Pode ser aplicado em motores com conexões de até 1 kV • Dispensa o uso de ferramentas especiais • Não necessita de calor para a instalação • Resistente a impactos e danos à abrasão Seção do Condutor Diâmetro sobre Comprimento Nº do Conjunto (*) de Alimentação (mm2) Isolação das Faces Expandido 5300 2,5 -4 1,5 - 2,5 11 5301 6 - 16 4 - 16 18 5302 35 - 50 25 - 50 24 5303 60 - 120 35 - 120 30 5304 150 - 240 150 -240 43 Fita Elétrica para Blindagem ScotchMR 24 Blindagem Eletrostática A fita metálica é produzida em cobre estanhado e confeccionada em malha aberta, permitindo interligações entre camadas blindadas, assegurando um enrolamento compacto, mesmo quando exposta em ambientes com alto grau de umidade relativa (não absorvendo esta umidade); não necessita soldagem. Aplicações • Reconstituição da blindagem eletrostática em cabos de média e alta tensão. Propriedades • Espessura: 0,40 mm • Medidas disponíveis: 25 mm x 4,5 m e 25 mm x 30 m 25
  • 26.
    Acessórios para AltaTensão Terminação Contrátil a Frio 3M QTEN Aplicações O conjunto de Terminação Contrátil a Frio 3M QTEN é designado para cabos nas classes de Tensão de até 72.5kV, sistema de cabos de potência com alma singela com fios da blindagem em cobre ou chumbo de acordo com norma IEC 60840 04/2004. Características • O projeto versátil do corpo de silicone da terminação contrátil a frio permite uma instalação sobre um largo range de diâmetros e tipos de cabos condutores e uma rápida e fácil instalação numa temperatura entre - 20 °C e + 50 °C. • Sem necessidade de calor, chama ou ferramentas especiais para a instalação do corpo da terminação. • Acomoda conector à compressão ou mecânico até 79 mm de diâmetro. • Cobre largo range de aplicação de diversas seções de condutores desde 120 mm² até 1.000 mm². • Livre de solda para conexão com o terra da malha de fios de cobre ou capa de chumbo. • Grossas paredes, borracha de silicone contrátil a frio nas saias Indicada para ambientes com POLUIÇÃO PESADA externas, tubo PST´s de selo promovem uma proteção física e um segundo a norma IEC 60815. selo, e uma completa proteção contra poluentes. • O tubo externo de silicone da terminação é uma proteção ideal contra contaminantes ambientais, industriais ou da orla marítima. Conteúdo do Kit O Kit da Terminação QTEN tem incluso, o corpo contrátil a frio, isolação elastomérica de silicone integrada, saias de silicone e tubo contrátil a frio PST de controle de stress separadamente. Também estão inclusos os tubos de silicone pré-expandidos para selar o fundo e topo do conector (Pré-expandido). A camada refratora interna de controle de stress e camada de isolação de silicone são coextrudadas durante o processo de manufatura. A terminação é desenhada para acomodar toda uma variedade de conectores incluindo os hexagonais, à compressão ou os conectores do tipo torquimétricos. Tabela de Seleção Faixa de Aplicação Dimensão do Conector Dimensões para os Cabos Poliméricos Compressão ou Mecânico Referência do Kit Diâmetro Diâmetro Sobre a Seção Transversal Seção da Malha Sobre a Cobertura Isolação Primária (mm²) de Terra Diâmetro Máx. (mm) (mm) (mm) 66/69 (72.5)kV (mm²) 96-EP620-2 90 33.0 – 58.0 120 – 630 50 65.0 52kV Umax somente 96-EP720-2 90 33.0 – 60.0 120 – 1000 50 70.0 CWS 96-EP722-2 90 33.0 – 60.0 120 – 1000 50 70.0 Capa de Chumbo 96-EP724-2 90 33.0 – 60.0 120 – 1000 50 70.0 Kit de Retrofit para a Capa de Chumbo Obs.: Não inclui conector terminal. 26
  • 27.
    Acessórios para AltaTensão Emenda contrátil a frio 69 kV QSIII Benefícios Especificações Técnicas • Instalação rápida e segura; • Tecnologia Contrátil a Frio • Não requer maçaricos; • Corpo isolador de silicone • Proporciona um selo vivo com o • Controle de Stress pelo método geométrico ciclo térmico do cabo; • Eletrodo condutivo integrado • Não requer ferramentas especiais; • Corpo de uma só peça • Compacta. • Conj. Refs. 96-AC-640-1(RW) & 96-AC-641-1(RW) • Seções Condutores: 300-1.000 mm2 Ensaios • Projetada para cabos de 650 mil dielétrico sólido • IEEE 48 para 69kV • IEC 60840 04/2004 para 72,5kV Diâmetro Isolamento Seção Nominal do Referência Diâmetro Conector Primário Condutor (mm²) Emenda QSIII AC640-1(RW) 36.6 - 65.5 mm 49.5 - 79.0 mm 300 - 1000 (*) Emenda QSIII AC641-1(RW) 36.6 - 65.5 mm 49.5 - 79.0 mm 240 - 1000 (*) Emenda QSIII AC642-1(RW) 36.6 - 65.5 mm 49.5 - 79.0 mm 300 - 1000 (*) Terminal QTIII 7672-S-8 (RW) 36.6 - 65.5 mm 49.5 - 79.0 mm 150 - 1000 (*) (*) Por favor entre em contato conosco para detalhes de outras aplicações e seções de condutor. Nota: O fator que determina a seleção do produto é uma combinação correta do diâmetro de isolamento primário e diâmetro do cabo. Obs.: Não inclui luvas de emendas. Terminal Contrátil a Frio QTIII 7672-S8 RW 69/72 kV A Tecnologia Contrátil a Frio agora em Alta Tensão A 3M inova mais uma vez, trazendo a primeira terminação contrátil a frio para alta tensão no Brasil – mais rapidez e segurança na instalação. Aplicações • Terminar cabos de potências unipolares ou multipolares de classe de tensão de 69/72 kV; • Permite energização imediata após aplicação; • Dispensa o uso de maçarico, graxa e ferramentas especiais; • Tempo reduzido de instalação; • Maior segurança na montagem. Atenção: sempre consultar diâmetro de isolação antes da aplicação. Diâmetro Externo Diâmetro Externo Especificação Classe de Seção Nominal Feita para Isolar Atende e até Excede os da Isolação Primária da Cobertura do do Conjunto Tensão do Condutor Condutores Limites das Normas do Condutor Condutor kV (mm2) (mm) (mm) QT-III 7672-S8 (RW) Cobre ou Alumínio IEC 60840 e IEEE 48 classe 1 69/72,5 120 - 1000 36,6 - 65,5 49,5 - 79,0 Obs.: Não inclui conector terminal. 27
  • 28.
    Condutor para Linhade Transmissão ACCR Condutor em Alumínio Reforçado por Compósito O condutor de alta capacidade foi desenvolvido com alta tecnologia para oferecer soluções para aumentar a ampacidade das linhas de transmissão, sem aumentar as cargas sobre as estruturas. Aplicações e Vantagens • Aumentos significativos de ampacidade (de 1,5 a 3 vezes); • Uso das torres existentes; tecnAlta • Gargalos em linha de transmissão; • Repotenciação térmica; par ologi • Áreas montanhosas e/ou de difícil acesso; trana linha da smis e • Necessidade de maior altura livre (menor flecha); são • Interferências mínimas ao meio ambiente; • Diminui o tempo e o custo total do projeto; • Evita a necessidade de construção de novas linhas no caso de linhas aéreas sobrecarregadas; • Flecha reduzida em vãos longos. Propriedades • Alma em compósito de alumínio cerâmico; • Coroas em liga de alumínio especial (Al-Zr) para trabalho em alta temperatura; • Possibilidade de construção da alma arredondada ou compacta; • Alma com baixa expansão térmica, baixo peso e alta resistência mecânica; • Resistente à corrosão. Aumento de ampacidade sem aumentar as cargas mecânicas mecânicas 28
  • 29.
    Acessórios para RedeCompacta PAD 2230 Aplicações e Vantagens Economia e Praticidade • Proteção de Cabos de Baixa e Média Tensão Resistente a raios ultravioleta • Reconstituição das características de cabos aéreos protegidos e trilhamento elétrico. (Rede Spacer) classe de tensão até 25 kV, seguindo instruções de montagem, quando feita uma emenda reta ou derivação no mesmo; • Capa de cobertura para conectores cunha na rede compacta; Medidas disponíveis: • Emendas de cabos que necessitem estanqueidade completa. • 200 mm x 400 mm, 200 mm x 3 m e 140 mm x 200 mm; • Emenda em forma de manta constituída por um dorso de EPR, Aprovada de acordo com os requisitos das normas NBR 10296 para recoberto com uma camada de mastic para vedação. trilhamento elétrico e ASTM G 53 para resistência a raios ultravioleta. MANTA 35 kV Aplicação • Reconstituição das características dos cabos aéreos protegidos (rede spacer); • Para emendas retas com classe de tensão até 35 KV e seções de 70-185 mm² e 300 mm²; • Para uso em condutores até 90° C ou até 130° C em regime de emergência ou sobrecarga. Características e benefícios Medidas disponíveis • Resistente a UV e trilhamento elétrico; 550 mm x 550 mm para cabos de 70 - 185 mm2 • Constituído por um dorso de EPR recoberto com uma camada 550 mm x 620 mm para cabos de 300 mm2 de mastic para vedação. 29
  • 30.
    Acessórios para RedeCompacta Tubos Termocontráteis BBI Isolamento de Barramentos Tubos não adesivados, de cor vermelho-alaranjada, flexíveis e retardantes de chama. Adeq insta ue suas Aplicações la exig ções às ênci da N as • Fabricantes de painéis elétricos e cubículos, concessionárias de energia R 10 (subestações) e centros de controle de motores (CCMs); • Barramentos quadrados, retangulares e redondos de 5 a 35 kV; • Conexões parafusadas em linha de barramentos retangulares; • Barramentos de alumínio ou cobre em cubículos metálicos; • Chaves de cubículos metálicos; • Chaves de subestações. Vantagens • Excelente rigidez dielétrica: diminuição do espaço entre barramentos e das dimensões do cubículo metálico - redução de tamanho e custos do conjunto; • Alta resistência mecânica (tração e cisalhamento): menor ocorrência de falhas de isolação nas instalações; • Flexibilidade e conformabilidade: aplicação em barramentos de diferentes formatos; • Faixa de operação: - 55 ºC a 110 ºC - longa vida útil e desempenho estável; • Livre de halogênios: não libera gases tóxicos e corrosivos; • Resistência a solventes e fluidos de limpeza; • Retardante de chama. Diâmetro Interno Diâmetro Interno Espessura da Espessura da Modelo Expandido Contraído Parede Expandida Parede Contraída Pol. (mm) Pol. (mm) Pol. (mm) Pol. (mm) BBI-3A BBI-4A 2.38 60,0 1.01 26,0 .049 1,24 .113 2,87 BBI-5A 4.35 110,0 1.67 42,0 .043 1,09 .113 2,87 BBI-6A 5.30 135,0 2.04 52,0 .043 1,09 .114 2,90 BBI-7A 5.90 150,0 2.33 59,0 .046 1,17 .117 2,97 BBI-8A 6.78 172,0 2.55 65,0 .048 1,22 .130 3,30 BBI-9A 8.25 210,0 3.18 81,0 .049 1,24 .128 3,25 BBI-10A 8.83 224,0 3.78 96,0 .054 1,37 .127 3,23 10.28 261,0 4.53 115,0 .059 1,50 .138 3,51 30
  • 31.
    Resinas para Isolamento Asresinas 3M ScotchcastMR são acondicionadas no sachê transparente bicomponente que facilita a visualização e a mistura dos dois componentes. Resina Scotchcast MR 2131 Para Reparos de Capas de Cabos Móveis Aplicações • Selamento e vedação de cabos em geral; Tamanho Massa/Volume • Utilizada nos conjuntos de emendas para B 213 g/175 ml cabos móveis de mineração; C 612 g/502 ml • Indicado o uso com Scotchcast MR Série M. Resina PU: flexível após a cura. • Substitui a resina 2130. Resina ScotchcastMR 4 Aplicações para Baixa Tensão Emendas Tamanho Peso/Volume • Recompõe o isolamento; A 88 g/78 cm³ • Proteção mecânica; B 205 g/181 cm³ • Vedação contra umidade. C 414 g/366 cm³ Aplicações para Média Tensão Emendas • Proteção mecânica. Resina Scotchcast MR 40 A nova resina Scotchcast é uma resina poliuretana bicomponente, com cura a temperatura ambiente acondicionada em sachê. Aplicações A nova resina Scotchcast 40G é utilizada para isolação e proteção mecânica de emendas de baixa tensão que necessitem de uma excelente rigidez elétrica. Utilizada para instalação interna e externa, subterrânea e aplicações submersas. Características • Excelente aderência a todos os tipos de Tamanho Massa/Volume Baixa temperatura de reação exotérmica cabos, não sensível a umidade (hidrofóbica). C 420g/370 ml • Alta rigidez elétrica. 31
  • 32.
    Soluções para Mineração Emenda Scotchcast MR Série 8096 para Cabos Móveis de Mineração Aplicações • Emendar cabos isolados de uso móvel (cabo de mineração) tipos SHD, SHD-GC, MPF e MPF-GC, para tensões de 3,6/6 kV a 8,7/15 kV; • O cabo poderá ser energizado logo após a instalação de emenda (sem movimentação do cabo). Seção do Condutor Seção do Condutor Classe de Tensão Comprimento Máximo Conjunto Nº Tipo de Cabo (AWG) (mm2) (Vo/V) do Conector (mm) SHD-GC 4 - 1/0 25 - 50 3,6/6 e 6/10 SHD-GC 2 35 8,7/15 60 8096-2 MPF-GC e MPF 4 - 3/0 25 - 70 3,6/6 e 6/10 MPF-GC e MPF 2 - 1/0 35 - 50 8,7/15 SHD-GC 4 - 4/0 25 - 120 3,6/6 e 6/10 SHD-GC 2 35 8,7/15 60 8096-4 MPF-GC e MPF 4 - 300 25 - 95 3,6/6 e 6/10 MPF-GC e MPF 2 - 3/0 35 - 95 8,7/15 SHD-GC 4/0 - 500 120 - 240 3,6/6 e 6/10 SHD-GC 1/0 - 500 50 - 240 8,7/15 90 8096-6 MPF-GC e MPF 250 - 500 120 - 240 3,6/6 e 6/10 MPF-GC e MPF 1/0 - 500 50 - 240 8,7/15 * Para a classe de tensão de 8,7/15 kV eventualmente haverá necessidade de itens complementares. Filme de instalação disponível no site www.3meletricos.com.br Obs.: Não inclui luvas de emendas. Conjunto ScotchcastMR série M Molde + Funil + Manta Espaçadora Moldes para Reparo de Capas de Cabos Móveis Aplicações Pode ser reutilizáve • Produzir reparos permanentes, sem vulcanização, em capas em até 10 l de cabos de baixa ou média tensão; aplicações • Reconstruir capas de cabos em emendas de mineração; • Pode ser energizado imediatamente após a aplicação (sem movimentação do cabo); • Especialmente projetado para a Resina ScotchcastMR 2131 (vendida separadamente). Diâmetro Externo Comprimento Máximo Molde Nº do Cabo (mm) do Reparo (mm) M-20 41-63 330 M-30 47-102 508 M-40 47-152 813 32
  • 33.
    Soluções para Mineração FITA2234 A fita Scotch 2234 possui uma forte resistência a abrasão em ambientes agressivos, causados principalmente pelo atrito com o solo e pelo enrolar dos cabos nas bobinas, danificando a cobertura original. É uma solução para ambientes industriais pesados, sendo aplicada no reparo da cobertura de cabos industriais flexíveis, utilizados em escavadeiras, soldagem e locomotivas a diesel. Benefícios Devido à sua composição, esta fita apresenta as seguintes características: • Durabilidade, flexibilidade; • Reparação no local, rápida e para todos os tipos de cabos; • Resistência a abrasão, água, raios UV e óleo; • Não precisa de aquecimento; • Não corrói condutores de cobre ou alumínio; • Retarda a chama devido ao Mastic; • Autoaderente; • Atende a MSHA; • Certificação RoHS Compliance. Propriedades Cor Preta Espessura 1.52mm ASTM D-4325 Resistência à chama Suporta MSHA-30 CFR Part7 Resistência ao Óleo Suporta D2000-Type CE Resistência ao Ozônio Suporta ASTM D-4325 Absorção d’água 0,50% ASTM D 570 Resistência tração (dorso) 2400 psi ASTM D-412 33
  • 34.
    Outras Soluções 3M NovecTM Removedores em Aerossol Para limpeza eletroeletrônica. Não inflamáveis. Não contêm CFC e HCFCs. 3M NovecTM Limpador de Contatos Elétricos Remove óleos, graxas leves, silicones, óleo Krytox®, poeiras e particulados de equipamentos sensíveis. Pode ser aplicado em circuitos energizados, incluindo contatos, relés, interruptores, circuitos, instrumentação e sensores. Seca rapidamente e não é corrosivo. Apresenta baixa toxicidade e é compatível com plásticos. Não é inflamável. 3M NovecTM Removedor de Fluxos Remove resíduos de fluxos de soldas, ceras e contaminantes similares, encontrados na manufatura e no reparo de dispositivos eletrônicos. Utiliza avançada tecnologia 3M, que garante uma vigorosa limpeza industrial. Não utilizar em acrílicos, policarbonatos, ABS e PS. Não é inflamável. 3M NovecTM Desengraxante para Equipamentos Eletrônicos Remove óleo, graxas e manchas em motores e equipamentos elétricos, dispositivos de precisão e outros equipamentos sensíveis ou eletromecâni- cos. Adequado para uso em metais e diversos plásticos, com exceção dos acrílicos, policarbonatos, ABS e PS. Não é inflamável. Limpador de Desengraxante p/ Removedor de Particulados Contatos Elétricos Equipamentos Eletrônicos Fluxos Particulados +++ +++ +++ Óleo Krytox® +++ ++ ++ Óleo de silicone + +++ +++ Óleo mineral + +++ +++ Óleo motor + +++ +++ Graxa de lítio - ++ ++ Graxa de mancal de roda - ++ ++ Fluido hidráulico + +++ +++ Revestimento não corrosivo - +++ +++ RA Flux - ++ +++ RMA Flux - ++ +++ R Flux - +++ +++ Fácil de Usar Compatibilidade c/ plástico +++ ++* ++* Uso em circuito energizado Sim (até 28 kV) Não Não A “sujeira/resíduo” evapora junto com o Classificação: +++ Excelente | ++ Muito Bom | + Moderado | - Não Recomendado produto, não sendo necessário esforço * Não aplicar em ABS, PS, policarbonatos ou acrílicos. físico ou fricção com pano de limpeza. Krytox® é uma marca DuPont. Cabo UTP 4 Pares para Cabeamento Estruturado Cabo UTP Categoria 5e Aplicações e Vantagens 24AWG CMX • Utilizado na transmissão de dados, voz e imagem; • EIA/TIA 568 B.2 (Category 5e); • Redes Ethernet, Fast Ethernet e Gigabit Ethernet; • Transmissão de dados; • Interligação de serviços de telefonia, alarmes, • Resistência ôhmica computadores/servidores e TV (dados e imagem), (20 °C)/100 m – 9,38 máx.; sensores térmicos, controle de ar e outros • Cores: azul e laranja. sistemas de comunicação; • Construído com o mais alto padrão de qualidade; Cabo UTP Categoria 6 • Fácil identificação dos pares trançados; 24AWG CM • Condutor de cobre sólido; • Fácil instalação; • EIA/TIA 568 B.2-1 (Category 6); • Flamabilidade – Classificação UL444; • Transmissão de dados até 250 MHz; • Homologação ANATEL. • Resistência ôhmica (20 °C)/100 m – 9,38 máx.; • Cor: cinza. 34
  • 35.
    Outras Soluções 3M Fitas Diversas Fitas Crepe 3M Fita 2352 e 2314 Aplicações e Vantagens • Uso geral; • Proteção, fixações diversas, marcações, etc.; • Pode ser removida sem rasgar e sem deixar resíduos; • Especificada por aplicação. Diversas medidas disponíveis. Fitas de Empacotamento Lisa e Impressa As Fitas Adesivas de BOPP (polipropileno) possuem tratamento especial no filme que permite desenrolamento fácil e leve, facilitando o uso. Aplicações e Vantagens • Adesivo Hot-Melt com ótima adesão; • Fechamento e reforço de caixas e pacotes em geral; • Empacotamento em geral; Diversas medidas disponíveis. • Fita Impressa: identificação e evitar violação do material no transporte. Fitas Silver Tape ScotchMR Forte Adesão a Diversas Superfícies As Fitas Silver Tape 3M são extrarresistentes à tração, água e umidade. Agora também na versão transparente, que é 6 vezes mais durável. Aplicações e Vantagens • Vedação de dutos de ar-condicionado e refrigeração; • Trabalhos de manutenção em geral; Medidas disponíveis: • Reparos seguros e eficientes; • Prata = 50 mm x 5 m, 50 mm x 25 m • Enfeixamento e embalagem. • Transparente = 36 mm x 3,66 m 35
  • 36.
    Outras Soluções 3M Fitas ScotchmountMR Fitas Dupla-Face de Espuma Com liner xadrez verde, fácil de identificar. Aplicações e Vantagens Modelos • Fixação de canaletas elétricas; • Fita 4494 Nacional Espuma de • Montagens de plásticos em geral; Polietileno (espessura: 1,00 mm); • Redução de vibrações (portas e • Fita 4026 Importada Espuma de acessórios); Poliuretano (espessura: 1,60 mm). • Isolamento térmico; • Fixação de componentes eletrônicos; • Fixação de espelhos, quadros e molduras; • Não danifica a superfície; • Fácil de aplicar. Fitas Dupla-Face VHB Adesivos acrílicos com alta adesão, aderem à maioria das superfícies. Em algumas aplicações, substituem rebites e parafusos. Aplicações e Vantagens • União translúcida de duas peças de acrílico; • Fixações de molduras protetoras e decorativas; • Fixação de ornamentos externos ou internos em edifícios, veículos, eletrodomésticos, móveis; • Fixação de pequenas peças em geral; • Esta fita é muito utilizada na decoração de shopping centers e na montagem de stands para feiras. Diversas medidas disponíveis. Fita Antiderrapante Safety-WalkMR Para Ambientes Internos e Externos Fita antiderrapante 3M ajuda na prevenção de acidentes em pisos escorregadios e lisos. Aplicações e Vantagens • Ideal para residências, escolas, hotéis, lojas, etc.; Medidas disponíveis: • Adapta-se a diferentes superfícies e pisos; • 50 mm x 5 m. • Segurança e praticidade. • Cores: preta, cinza e transparente. 36
  • 37.
    Outras Soluções 3M Produtos de Segurança Linha de Segurança POMP Proteção Completa para Sua Empresa Protetores Auriculares Com os protetores auriculares POMP você só escuta vantagens. Eles são atóxicos, produzidos com silicone grau farmacêutico e matérias-primas que atendem a padrões internacionais. Verifique o modelo adequado para sua necessidade. Óculos de Segurança A linha de óculos POMP oferece o que há de mais eficiente na proteção de olhos para seus usuários. As lentes são feitas de policarbonato de alta qualidade e transparência. Além disso, todos os modelos apresentam proteção contra raios ultravioleta e se adaptam fácil a qualquer tipo de luminosidade. Verifique o modelo e a cor adequada para sua necessidade. Protetores Auriculares de Espuma Confortáveis e Higiênicos Aplicações e Vantagens • Superfície lisa, evita acúmulo de poeira; • Proteção auditiva para locais com excesso de ruído (85 dB); • Feitos de material antialérgico; • Espuma moldável e macia; Disponíveis com ou sem cordão. • Fácil utilização. Embalagem: saquinhos individuais. Respirador 9910 Confortáveis e Higiênicos Proteção de Vias Respiratórias • Confortável, molda-se facilmente ao rosto; • Permite fácil respiração; • Proteção contra poeiras e névoas tóxicas; • Fácil de guardar, pois é dobrável; • Possui Certificado de Aprovação CA. Medidas disponíveis: 50 mm x 5 m. 37
