O documento resume os principais conceitos de redes de computadores, incluindo os tipos de comunicação (simplex, half-duplex, full-duplex), unidades de medida de dados, topologias de rede, categorias de rede (LAN, MAN, WAN) e funções de computadores em rede.

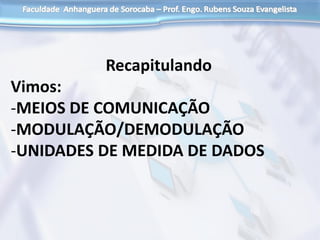

2. Recapitulando
Vimos:
-MEIOS DE COMUNICAÇÃO
-MODULAÇÃO/DEMODULAÇÃO
-UNIDADES DE MEDIDA DE DADOS

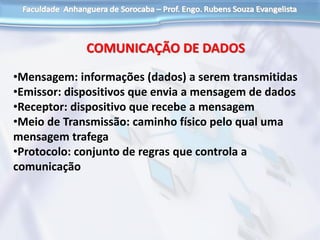

3. •Mensagem: informações (dados) a serem transmitidas
•Emissor: dispositivos que envia a mensagem de dados
•Receptor: dispositivo que recebe a mensagem
•Meio de Transmissão: caminho físico pelo qual uma
mensagem trafega
•Protocolo: conjunto de regras que controla a
comunicação
COMUNICAÇÃO DE DADOS

4. SIMPLEX:
A informação trafega em um único sentido em uma via de mão única.
FLUXO DE DADOS
Main Frame Terminal Burro
Monitor
Sentido dos Dados

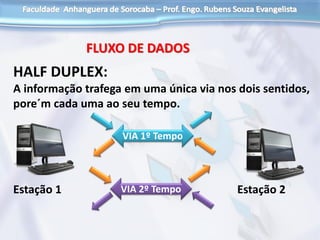

5. HALF DUPLEX:
A informação trafega em uma única via nos dois sentidos,
pore´m cada uma ao seu tempo.
FLUXO DE DADOS
Estação 1 Estação 2
VIA 1º Tempo
VIA 2º Tempo

6. FULL DUPLEX:
A informação trafega em um duto de dados com duas ou
mais vias nos dois sentidos ao mesmo tempo.
FLUXO DE DADOS
Estação 1 Estação 2

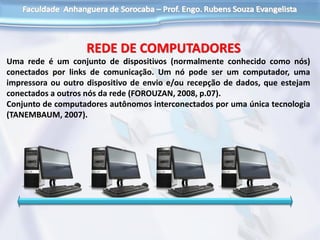

7. Uma rede é um conjunto de dispositivos (normalmente conhecido como nós)
conectados por links de comunicação. Um nó pode ser um computador, uma
impressora ou outro dispositivo de envio e/ou recepção de dados, que estejam
conectados a outros nós da rede (FOROUZAN, 2008, p.07).
Conjunto de computadores autônomos interconectados por uma única tecnologia
(TANEMBAUM, 2007).
REDE DE COMPUTADORES

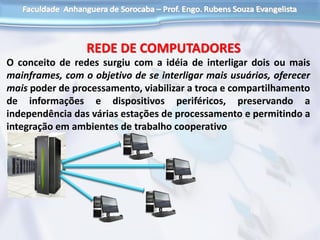

8. O conceito de redes surgiu com a idéia de interligar dois ou mais
mainframes, com o objetivo de se interligar mais usuários, oferecer
mais poder de processamento, viabilizar a troca e compartilhamento
de informações e dispositivos periféricos, preservando a
independência das várias estações de processamento e permitindo a
integração em ambientes de trabalho cooperativo
REDE DE COMPUTADORES

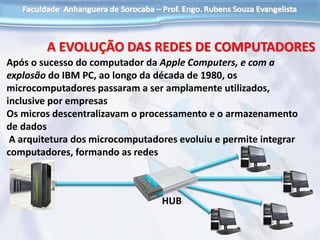

9. Após o sucesso do computador da Apple Computers, e com a
explosão do IBM PC, ao longo da década de 1980, os
microcomputadores passaram a ser amplamente utilizados,
inclusive por empresas
Os micros descentralizavam o processamento e o armazenamento
de dados
A arquitetura dos microcomputadores evoluiu e permite integrar
computadores, formando as redes
A EVOLUÇÃO DAS REDES DE COMPUTADORES
HUB

10. Razões que levam as empresas a necessitar de redes
•Compartilhamento de periféricos
•Compartilhamento de dados
•Aumento da Confiabilidade das informações
•Redução de Custos
•Escalabilidade do sistema
•Trabalho Cooperativo
•Comunicação entre as pessoas
POR QUE USAR? REDES DE COMPUTADORES

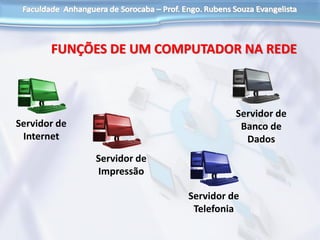

11. FUNÇÕES DE UM COMPUTADOR NA REDE
Servidor de
Internet
Servidor de
Impressão
Servidor de
Banco de
Dados
Servidor de
Telefonia

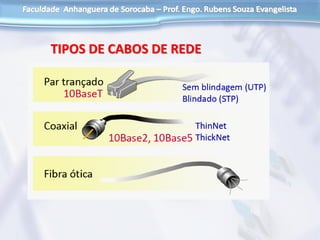

12. TIPOS DE CABOS DE REDE

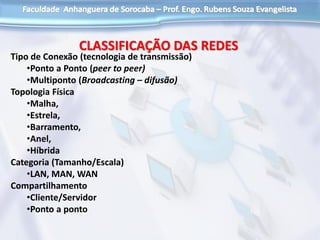

13. CLASSIFICAÇÃO DAS REDES
Tipo de Conexão (tecnologia de transmissão)
•Ponto a Ponto (peer to peer)
•Multiponto (Broadcasting – difusão)
Topologia Física
•Malha,
•Estrela,
•Barramento,
•Anel,
•Híbrida
Categoria (Tamanho/Escala)
•LAN, MAN, WAN
Compartilhamento
•Cliente/Servidor
•Ponto a ponto

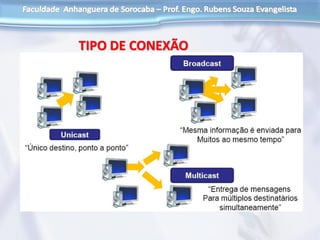

14. TIPO DE CONEXÃO

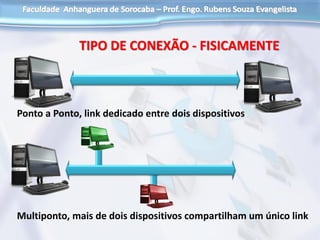

15. TIPO DE CONEXÃO - FISICAMENTE
Ponto a Ponto, link dedicado entre dois dispositivos
Multiponto, mais de dois dispositivos compartilham um único link

16. CRITÉRIOS EM REDES
Desempenho, medido de várias formas,inclusive pelo
tempo de trânsito de dados;
Confiabilidade, medida pela freqüência de falhas
MTBF(Mean Time Between Fail).
Segurança, proteção de acesso não autorizado,
proteção de danos, políticas e procedimentos de
recuperação .

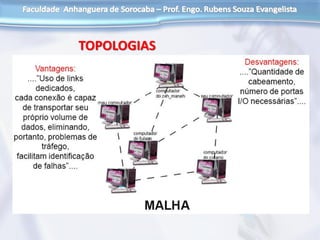

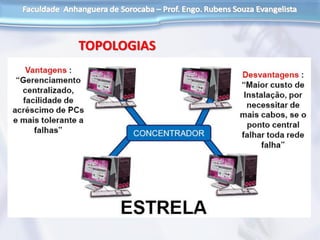

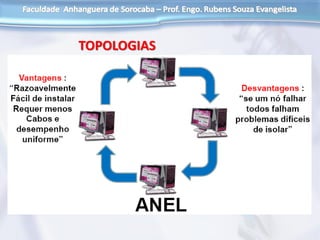

17. TOPOLOGIAS

18. TOPOLOGIAS

19. TOPOLOGIAS

20. TOPOLOGIAS

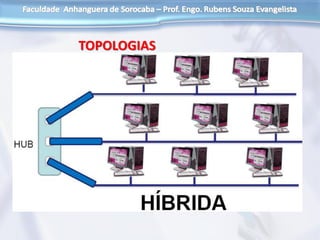

21. TOPOLOGIAS

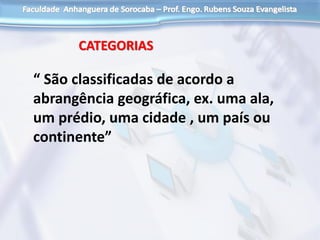

22. CATEGORIAS
“ São classificadas de acordo a
abrangência geográfica, ex. uma ala,
um prédio, uma cidade , um país ou
continente”

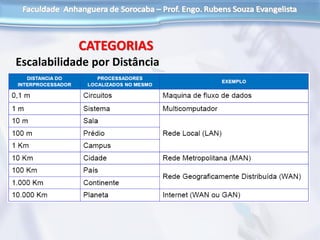

23. Escalabilidade por Distância
CATEGORIAS

24. CATEGORIAS ou TIPOS DE REDES

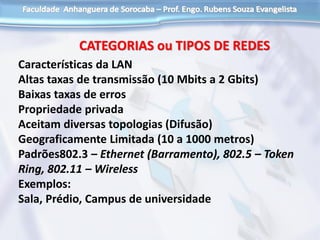

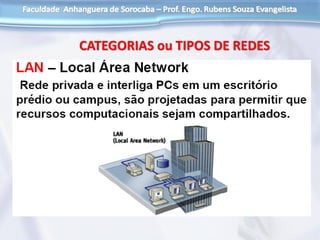

25. CATEGORIAS ou TIPOS DE REDES
Características da LAN
Altas taxas de transmissão (10 Mbits a 2 Gbits)
Baixas taxas de erros
Propriedade privada
Aceitam diversas topologias (Difusão)
Geograficamente Limitada (10 a 1000 metros)
Padrões802.3 – Ethernet (Barramento), 802.5 – Token
Ring, 802.11 – Wireless
Exemplos:
Sala, Prédio, Campus de universidade

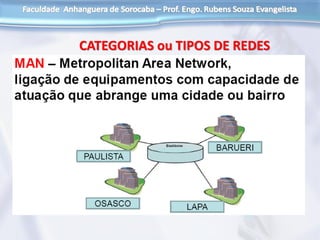

26. CATEGORIAS ou TIPOS DE REDES

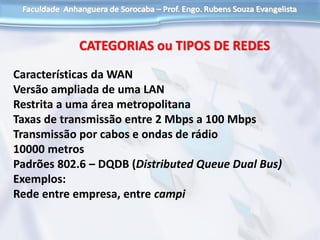

27. CATEGORIAS ou TIPOS DE REDES
Características da WAN
Versão ampliada de uma LAN
Restrita a uma área metropolitana
Taxas de transmissão entre 2 Mbps a 100 Mbps
Transmissão por cabos e ondas de rádio
10000 metros
Padrões 802.6 – DQDB (Distributed Queue Dual Bus)
Exemplos:
Rede entre empresa, entre campi

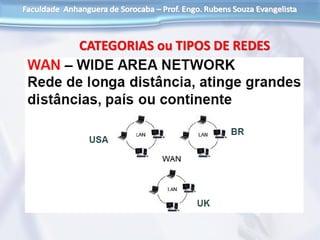

28. CATEGORIAS ou TIPOS DE REDES

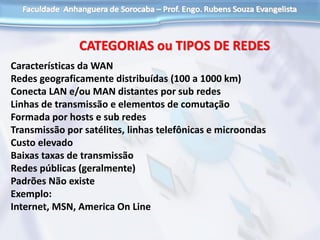

29. CATEGORIAS ou TIPOS DE REDES
Características da WAN
Redes geograficamente distribuídas (100 a 1000 km)
Conecta LAN e/ou MAN distantes por sub redes
Linhas de transmissão e elementos de comutação
Formada por hosts e sub redes
Transmissão por satélites, linhas telefônicas e microondas
Custo elevado
Baixas taxas de transmissão
Redes públicas (geralmente)
Padrões Não existe
Exemplo:
Internet, MSN, America On Line

30. Email: profengrubens@gmail.com
Este Conteúdo Está na Sala Virtual!
Acesse: http://www.unianhanguera.edu.br
