Painel Rio Doce - Regina Pimenta IGAM

O documento resume o plano de monitoramento da qualidade da água do Rio Doce após o rompimento da barragem de Fundão em Mariana. O monitoramento mostrou redução gradual da turbidez e estabilização dos níveis de oxigênio dissolvido, pH, ferro e manganês. Alguns parâmetros como condutividade elétrica e alumínio dissolvido ainda apresentaram valores acima dos limites em algumas estações ao longo do rio.

Meio ambiente◦
Baixar para ler offline
Monitoramento Especial da Bacia Hidrográfica do Rio Doce pós-rompimento da Barragem de Fundão, em Mariana/MG Regina Pimenta Assunção Gerência de Monitoramento de Qualidade das Águas Diretoria de Pesquisa, Desenvolvimento e Monitoramento das Águas Belo Horizonte, dezembro de 2017 Instituto Mineiro de Gestão das Águas – IGAM

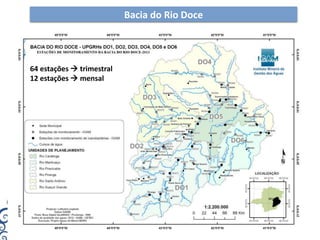

Bacia do Rio Doce 64 estações  trimestral 12 estações  mensal
Monitoramento Especial 05 de novembro Rompimento da barragem de Fundão 07 de novembro 06 de novembro Deslocamento da equipe de campo Primeiras coletas elaboração do plano de monitoramento emergencial da qualidade das águas dos principais corpos de água afetados pelo desastre

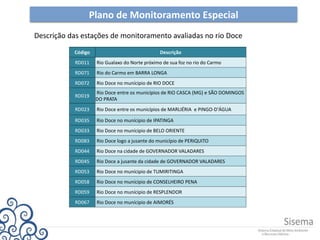

Plano de Monitoramento Especial Descrição das estações de monitoramento avaliadas no rio Doce Código Descrição RD011 Rio Gualaxo do Norte próximo de sua foz no rio do Carmo RD071 Rio do Carmo em BARRA LONGA RD072 Rio Doce no munícipio de RIO DOCE RD019 Rio Doce entre os municípios de RIO CASCA (MG) e SÃO DOMINGOS DO PRATA RD023 Rio Doce entre os municípios de MARLIÉRIA e PINGO-D'ÁGUA RD035 Rio Doce no munícipio de IPATINGA RD033 Rio Doce no munícipio de BELO ORIENTE RD083 Rio Doce logo a jusante do município de PERIQUITO RD044 Rio Doce na cidade de GOVERNADOR VALADARES RD045 Rio Doce a jusante da cidade de GOVERNADOR VALADARES RD053 Rio Doce no munícipio de TUMIRITINGA RD058 Rio Doce no munícipio de CONSELHEIRO PENA RD059 Rio Doce no munícipio de RESPLENDOR RD067 Rio Doce no munícipio de AIMORÉS

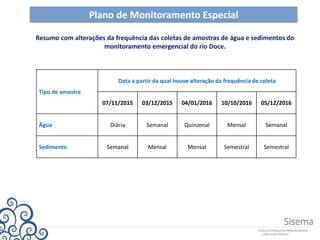

Plano de Monitoramento Especial Resumo com alterações da frequência das coletas de amostras de água e sedimentos do monitoramento emergencial do rio Doce. Tipo de amostra Data a partir da qual houve alteração da frequência de coleta 07/11/2015 03/12/2015 04/01/2016 10/10/2016 05/12/2016 Água Diária Semanal Quinzenal Mensal Semanal Sedimento Semanal Mensal Mensal Semestral Semestral

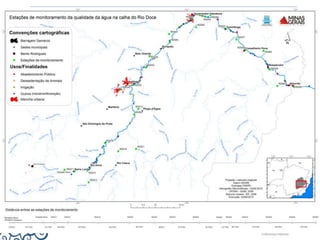

Plano de Monitoramento Emergencial
Plano de Monitoramento Especial Lista dos parâmetros avaliados  condutividade elétrica  oxigênio dissolvido  pH  temperatura  sólidos totais  sólidos dissolvidos totais  sólidos em suspensão totais  turbidez  arsênio total  alumínio dissolvido  ferro dissolvido  cobre dissolvido  cromo total  cádmio total  chumbo total  manganês total  mercúrio total  níquel total

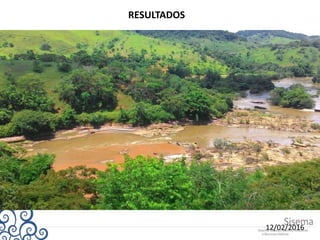

RESULTADOS 12/02/2016

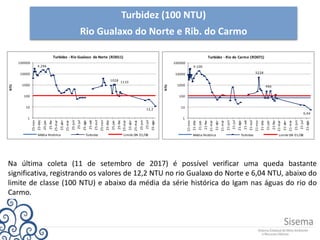

Turbidez (100 NTU) Rio Gualaxo do Norte e Rib. do Carmo Na última coleta (11 de setembro de 2017) é possível verificar uma queda bastante significativa, registrando os valores de 12,2 NTU no rio Gualaxo do Norte e 6,04 NTU, abaixo do limite de classe (100 NTU) e abaixo da média da série histórica do Igam nas águas do rio do Carmo. 9.100 5228 466 6,04 1 10 100 1000 10000 100000 21-nov 21-dez 21-jan 21-fev 21-mar 21-abr 21-mai 21-jun 21-jul 21-ago 21-set 21-out 21-nov 21-dez 21-jan 21-fev 21-mar 21-abr 21-mai 21-jun 21-jul 21-ago NTU Turbidez - Rio do Carmo (RD071) Média Histórica Turbidez Limite DN 01/08 4.296 1028 1110 12,2 1 10 100 1000 10000 100000 25-nov 25-dez 25-jan 25-fev 25-mar 25-abr 25-mai 25-jun 25-jul 25-ago 25-set 25-out 25-nov 25-dez 25-jan 25-fev 25-mar 25-abr 25-mai 25-jun 25-jul 25-ago NTU Turbidez - Rio Gualaxo do Norte (RD011) Média Histórica Turbidez Limite DN 01/08

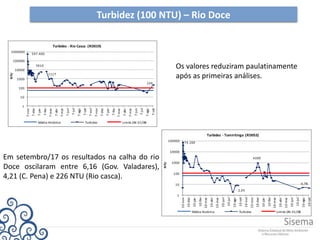

Turbidez (100 NTU) – Rio Doce Os valores reduziram paulatinamente após as primeiras análises. Em setembro/17 os resultados na calha do rio Doce oscilaram entre 6,16 (Gov. Valadares), 4,21 (C. Pena) e 226 NTU (Rio casca). 597.400 7010 1117 226 1 10 100 1000 10000 100000 1000000 7-nov 7-dez 7-jan 7-fev 7-mar 7-abr 7-mai 7-jun 7-jul 7-ago 7-set 7-out 7-nov 7-dez 7-jan 7-fev 7-mar 7-abr 7-mai 7-jun 7-jul 7-ago 7-set NTU Turbidez - Rio Casca (RD019) Média Histórica Turbidez Limite DN 01/08 74.160 4200 2,05 4,78 1 10 100 1000 10000 100000 10-nov 10-dez 10-jan 10-fev 10-mar 10-abr 10-mai 10-jun 10-jul 10-ago 10-set 10-out 10-nov 10-dez 10-jan 10-fev 10-mar 10-abr 10-mai 10-jun 10-jul 10-ago 10-set NTU Turbidez - Tumiritinga (RD053) Média Histórica Turbidez Limite DN 01/08
Condutividade Elétrica Em setembro ocorreram valores acima de 100 mS/cm em 9 das 14 estações do monitoramento especial e variaram entre 75,4 no rio Gualaxo do Norte e 166 no rio Doce em Belo Oriente. 306 157,7 188 166 0 50 100 150 200 250 300 350 µS/cm Condutividade elétrica in loco - Belo Oriente (RD033) Média Histórica Condutividade elétrica in loco

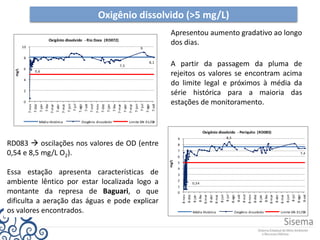

Oxigênio dissolvido (>5 mg/L) Apresentou aumento gradativo ao longo dos dias. A partir da passagem da pluma de rejeitos os valores se encontram acima do limite legal e próximos à média da série histórica para a maioria das estações de monitoramento. RD083  oscilações nos valores de OD (entre 0,54 e 8,5 mg/L O2). Essa estação apresenta características de ambiente lêntico por estar localizada logo a montante da represa de Baguari, o que dificulta a aeração das águas e pode explicar os valores encontrados. 0,6 7,5 9 8,1 0 2 4 6 8 10 7-nov 7-dez 7-jan 7-fev 7-mar 7-abr 7-mai 7-jun 7-jul 7-ago 7-set 7-out 7-nov 7-dez 7-jan 7-fev 7-mar 7-abr 7-mai 7-jun 7-jul 7-ago 7-set mg/L Oxigênio dissolvido - Rio Doce (RD072) Média Histórica Oxigênio dissolvido Limite DN 01/08 0,54 8,5 7,4 0 1 2 3 4 5 6 7 8 9 8-nov 8-dez 8-jan 8-fev 8-mar 8-abr 8-mai 8-jun 8-jul 8-ago 8-set 8-out 8-nov 8-dez 8-jan 8-fev 8-mar 8-abr 8-mai 8-jun 8-jul 8-ago 8-set mg/L Oxigênio dissolvido - Periquito (RD083) Média Histórica Oxigênio dissolvido Limite DN 01/08

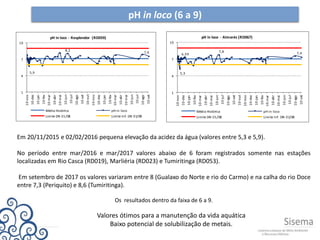

pH in loco (6 a 9) Em 20/11/2015 e 02/02/2016 pequena elevação da acidez da água (valores entre 5,3 e 5,9). No período entre mar/2016 e mar/2017 valores abaixo de 6 foram registrados somente nas estações localizadas em Rio Casca (RD019), Marliéria (RD023) e Tumiritinga (RD053). Em setembro de 2017 os valores variaram entre 8 (Gualaxo do Norte e rio do Carmo) e na calha do rio Doce entre 7,3 (Periquito) e 8,6 (Tumiritinga). Os resultados dentro da faixa de 6 a 9. Valores ótimos para a manutenção da vida aquática Baixo potencial de solubilização de metais. 6,59 5,3 7,8 7,4 1 4 7 10 10-nov 10-dez 10-jan 10-fev 10-mar 10-abr 10-mai 10-jun 10-jul 10-ago 10-set 10-out 10-nov 10-dez 10-jan 10-fev 10-mar 10-abr 10-mai 10-jun 10-jul 10-ago 10-set pH in loco - Aimorés (RD067) Média Histórica pH in loco Limite DN 01/08 Limite Inf. DN 01/08 5,9 8,2 7,6 1 4 7 10 10-nov 10-dez 10-jan 10-fev 10-mar 10-abr 10-mai 10-jun 10-jul 10-ago 10-set 10-out 10-nov 10-dez 10-jan 10-fev 10-mar 10-abr 10-mai 10-jun 10-jul 10-ago 10-set pH in loco - Resplendor (RD059) Média Histórica pH in loco Limite DN 01/08 Limite Inf. DN 01/08

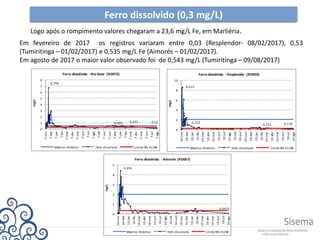

Ferro dissolvido (0,3 mg/L) Em fevereiro de 2017 os registros variaram entre 0,03 (Resplendor- 08/02/2017), 0,53 (Tumiritinga – 01/02/2017) e 0,535 mg/L Fe (Aimorés – 01/02/2017). Em agosto de 2017 o maior valor observado foi de 0,543 mg/L (Tumiritinga – 09/08/2017) Logo após o rompimento valores chegaram a 23,6 mg/L Fe, em Marliéria. 8,615 0,252 0,351 0,136 0 2 4 6 8 10 10-nov 10-dez 10-jan 10-fev 10-mar 10-abr 10-mai 10-jun 10-jul 10-ago 10-set 10-out 10-nov 10-dez 10-jan 10-fev 10-mar 10-abr 10-mai 10-jun 10-jul 10-ago mg/L Ferro dissolvido - Resplendor (RD059) Máximo Histórico Ferro dissolvido Limite DN 01/08 0,429 6,758 0,305 0,423 0,15 0 1 2 3 4 5 6 7 8 7-nov 7-dez 7-jan 7-fev 7-mar 7-abr 7-mai 7-jun 7-jul 7-ago 7-set 7-out 7-nov 7-dez 7-jan 7-fev 7-mar 7-abr 7-mai 7-jun 7-jul 7-ago mg/L Ferro dissolvido - Rio Doce (RD072) Máximo Histórico Ferro dissolvido Limite DN 01/08 4,456 0,0475 0 1 2 3 4 5 10-nov 10-dez 10-jan 10-fev 10-mar 10-abr 10-mai 10-jun 10-jul 10-ago 10-set 10-out 10-nov 10-dez 10-jan 10-fev 10-mar 10-abr 10-mai 10-jun 10-jul 10-ago mg/L Ferro dissolvido - Aimorés (RD067) Máximo Histórico Ferro dissolvido Limite DN 01/08

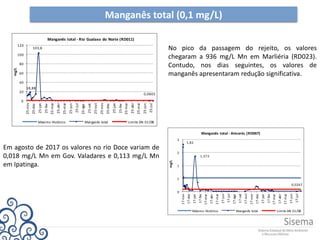

Manganês total (0,1 mg/L) No pico da passagem do rejeito, os valores chegaram a 936 mg/L Mn em Marliéria (RD023). Contudo, nos dias seguintes, os valores de manganês apresentaram redução significativa. Em agosto de 2017 os valores no rio Doce variam de 0,018 mg/L Mn em Gov. Valadares e 0,113 mg/L Mn em Ipatinga. 1,82 1,373 0,0267 0 1 1 2 2 17-nov 17-dez 17-jan 17-fev 17-mar 17-abr 17-mai 17-jun 17-jul 17-ago 17-set 17-out 17-nov 17-dez 17-jan 17-fev 17-mar 17-abr 17-mai 17-jun 17-jul mg/L Manganês total - Aimorés (RD067) Máximo Histórico Manganês total Limite DN 01/08 18,88 103,8 0,0665 0 20 40 60 80 100 120 25-nov 25-dez 25-jan 25-fev 25-mar 25-abr 25-mai 25-jun 25-jul 25-ago 25-set 25-out 25-nov 25-dez 25-jan 25-fev 25-mar 25-abr 25-mai 25-jun 25-jul mg/L Manganês total - Rio Gualaxo do Norte (RD011) Máximo Histórico Manganês total Limite DN 01/08

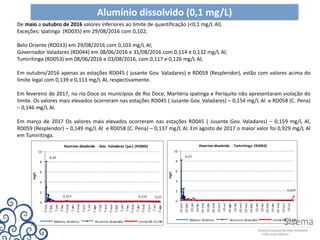

Alumínio dissolvido (0,1 mg/L) De maio a outubro de 2016 valores inferiores ao limite de quantificação (<0,1 mg/L Al). Exceções: Ipatinga (RD035) em 29/08/2016 com 0,102; Belo Oriente (RD033) em 29/08/2016 com 0,103 mg/L Al; Governador Valadares (RD044) em 08/06/2016 e 31/08/2016 com 0,114 e 0,132 mg/L Al; Tumiritinga (RD053) em 08/06/2016 e 03/08/2016, com 0,117 e 0,126 mg/L Al; Em outubro/2016 apenas as estações RD045 ( jusante Gov. Valadares) e RD059 (Resplendor), estão com valores acima do limite legal com 0,139 e 0,113 mg/L Al, respectivamente. Em fevereiro de 2017, no rio Doce os municípios de Rio Doce, Marliéria Ipatinga e Periquito não apresentaram violação do limite. Os valores mais elevados ocorreram nas estações RD045 ( Jusante Gov. Valadares) – 0,154 mg/L Al e RD058 (C. Pena) – 0,146 mg/L Al. Em março de 2017 Os valores mais elevados ocorreram nas estações RD045 ( Jusante Gov. Valadares) – 0,159 mg/L Al, RD059 (Resplendor) – 0,149 mg/L Al e RD058 (C. Pena) – 0,137 mg/L Al. Em agosto de 2017 o maior valor foi 0,929 mg/L Al em Tumiritinga. 8,09 0,327 0,159 0,07 0 2 4 6 8 10 7-nov 7-dez 7-jan 7-fev 7-mar 7-abr 7-mai 7-jun 7-jul 7-ago 7-set 7-out 7-nov 7-dez 7-jan 7-fev 7-mar 7-abr 7-mai 7-jun 7-jul 7-ago mg/L Alumínio dissolvido - Gov. Valadares (jus.) (RD045) Máximo Histórico Alumínio dissolvido Limite DN 01/08 8,25 0,929 0 2 4 6 8 10 10-nov 10-dez 10-jan 10-fev 10-mar 10-abr 10-mai 10-jun 10-jul 10-ago 10-set 10-out 10-nov 10-dez 10-jan 10-fev 10-mar 10-abr 10-mai 10-jun 10-jul mg/L Alumínio dissolvido - Tumiritinga (RD053) Máximo Histórico Alumínio dissolvido Limite DN 01/08

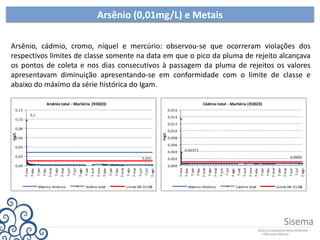

Arsênio (0,01mg/L) e Metais Arsênio, cádmio, cromo, níquel e mercúrio: observou-se que ocorreram violações dos respectivos limites de classe somente na data em que o pico da pluma de rejeito alcançava os pontos de coleta e nos dias consecutivos à passagem da pluma de rejeitos os valores apresentavam diminuição apresentando-se em conformidade com o limite de classe e abaixo do máximo da série histórica do Igam. 0,1 0,001 0,00 0,02 0,04 0,06 0,08 0,10 0,12 7-nov 7-dez 7-jan 7-fev 7-mar 7-abr 7-mai 7-jun 7-jul 7-ago 7-set 7-out 7-nov 7-dez 7-jan 7-fev 7-mar 7-abr 7-mai 7-jun 7-jul 7-ago mg/L Arsênio total - Marliéria (RD023) Máximo Histórico Arsênio total Limite DN 01/08 0,00373 0,0005 0,000 0,002 0,004 0,006 0,008 0,010 0,012 0,014 0,016 7-nov 7-dez 7-jan 7-fev 7-mar 7-abr 7-mai 7-jun 7-jul 7-ago 7-set 7-out 7-nov 7-dez 7-jan 7-fev 7-mar 7-abr 7-mai 7-jun 7-jul 7-ago mg/L Cádmio total - Marliéria (RD023) Máximo Histórico Cádmio total Limite DN 01/08

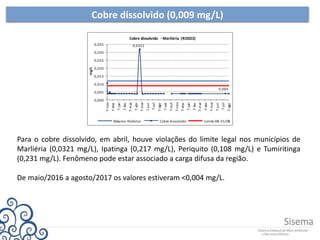

Cobre dissolvido (0,009 mg/L) Para o cobre dissolvido, em abril, houve violações do limite legal nos municípios de Marliéria (0,0321 mg/L), Ipatinga (0,217 mg/L), Periquito (0,108 mg/L) e Tumiritinga (0,231 mg/L). Fenômeno pode estar associado a carga difusa da região. De maio/2016 a agosto/2017 os valores estiveram <0,004 mg/L. 0,0321 0,004 0,000 0,005 0,010 0,015 0,020 0,025 0,030 0,035 7-nov 7-dez 7-jan 7-fev 7-mar 7-abr 7-mai 7-jun 7-jul 7-ago 7-set 7-out 7-nov 7-dez 7-jan 7-fev 7-mar 7-abr 7-mai 7-jun 7-jul 7-ago mg/L Cobre dissolvido - Marliéria (RD023) Máximo Histórico Cobre dissolvido Limite DN 01/08

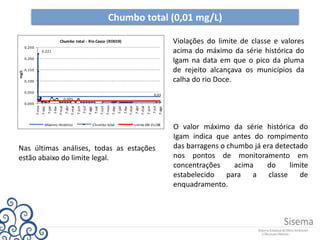

Chumbo total (0,01 mg/L) Nas últimas análises, todas as estações estão abaixo do limite legal. Violações do limite de classe e valores acima do máximo da série histórica do Igam na data em que o pico da pluma de rejeito alcançava os municípios da calha do rio Doce. O valor máximo da série histórica do Igam indica que antes do rompimento das barragens o chumbo já era detectado nos pontos de monitoramento em concentrações acima do limite estabelecido para a classe de enquadramento. 0,221 0,005 0,01 0,000 0,050 0,100 0,150 0,200 0,250 7-nov 7-dez 7-jan 7-fev 7-mar 7-abr 7-mai 7-jun 7-jul 7-ago 7-set 7-out 7-nov 7-dez 7-jan 7-fev 7-mar 7-abr 7-mai 7-jun 7-jul 7-ago mg/L Chumbo total - Rio Casca (RD019) Máximo Histórico Chumbo total Limite DN 01/08

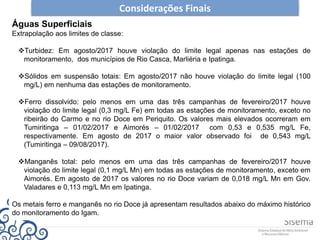

Considerações Finais Águas Superficiais Extrapolação aos limites de classe: Turbidez: Em agosto/2017 houve violação do limite legal apenas nas estações de monitoramento, dos municípios de Rio Casca, Marliéria e Ipatinga. Sólidos em suspensão totais: Em agosto/2017 não houve violação do limite legal (100 mg/L) em nenhuma das estações de monitoramento. Ferro dissolvido: pelo menos em uma das três campanhas de fevereiro/2017 houve violação do limite legal (0,3 mg/L Fe) em todas as estações de monitoramento, exceto no ribeirão do Carmo e no rio Doce em Periquito. Os valores mais elevados ocorreram em Tumiritinga – 01/02/2017 e Aimorés – 01/02/2017 com 0,53 e 0,535 mg/L Fe, respectivamente. Em agosto de 2017 o maior valor observado foi de 0,543 mg/L (Tumiritinga – 09/08/2017). Manganês total: pelo menos em uma das três campanhas de fevereiro/2017 houve violação do limite legal (0,1 mg/L Mn) em todas as estações de monitoramento, exceto em Aimorés. Em agosto de 2017 os valores no rio Doce variam de 0,018 mg/L Mn em Gov. Valadares e 0,113 mg/L Mn em Ipatinga. Os metais ferro e manganês no rio Doce já apresentam resultados abaixo do máximo histórico do monitoramento do Igam.

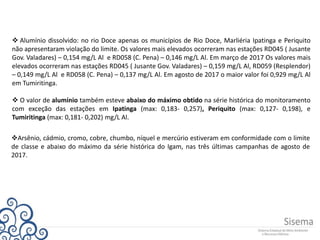

Arsênio, cádmio, cromo, cobre, chumbo, níquel e mercúrio estiveram em conformidade com o limite de classe e abaixo do máximo da série histórica do Igam, nas três últimas campanhas de agosto de 2017.  Alumínio dissolvido: no rio Doce apenas os municípios de Rio Doce, Marliéria Ipatinga e Periquito não apresentaram violação do limite. Os valores mais elevados ocorreram nas estações RD045 ( Jusante Gov. Valadares) – 0,154 mg/L Al e RD058 (C. Pena) – 0,146 mg/L Al. Em março de 2017 Os valores mais elevados ocorreram nas estações RD045 ( Jusante Gov. Valadares) – 0,159 mg/L Al, RD059 (Resplendor) – 0,149 mg/L Al e RD058 (C. Pena) – 0,137 mg/L Al. Em agosto de 2017 o maior valor foi 0,929 mg/L Al em Tumiritinga.  O valor de alumínio também esteve abaixo do máximo obtido na série histórica do monitoramento com exceção das estações em Ipatinga (max: 0,183- 0,257), Periquito (max: 0,127- 0,198), e Tumiritinga (max: 0,181- 0,202) mg/L Al.

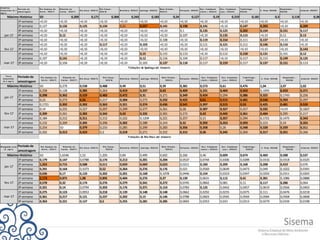

A lumí nio dissolvido ( 0 ,1 mg/ L) Perí odo de amost ragem R io Gualaxo do N ort e - R D 0 11 R ibeirão do C armo - R D 0 71 R io D oce - R D 0 72 R io C asca - R D 0 19 M arliéria - R D 0 2 3 Ipat inga - R D 0 3 5 B elo Orient e - R D 0 3 3 Periquit o - R D 0 8 3 Gov. V aladares ( mont .) - R D 0 4 4 Gov. V aladares ( jus.) - R D 0 4 5 Tumirit inga - R D 0 53 C . Pena - R D 0 58 R esplendor - R D 0 59 A imorés - R D 0 6 7 SD 0,209 0,171 0,304 0,243 0,183 0,24 0,127 0,19 0,219 0,181 0,3 3,118 0,28 1ª semana <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 2ª semana 0,127 0,126 0,125 0,134 0,21 0,257 0,141 0,198 0,141 <0,10 0,147 0,203 <0,10 0,209 3ª semana <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 0,1 0,135 0,125 0,202 0,154 0,151 0,117 4ª semana <0,10 0,12 <0,10 <0,10 <0,10 <0,10 <0,10 0,107 <0,10 0,135 0,115 <0,10 0,11 0,13 1ª semana <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 0,108 <0,10 0,119 0,154 0,111 0,137 <0,10 <0,10 2ª semana <0,10 <0,10 <0,10 0,117 <0,10 0,103 <0,10 <0,10 0,111 0,121 0,111 0,146 0,116 <0,10 3ª semana <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 <0,10 0,143 1ª semana <0,10 <0,10 <0,10 <0,10 <0,10 0,15 0,115 0,113 <0,10 0,112 0,158 0,131 0,101 0,12 2ª semana 0,107 0,141 <0,10 <0,10 <0,10 0,12 0,116 0,104 0,117 <0,10 0,117 0,115 0,149 0,125 3ª semana <0,10 0,104 <0,10 <0,10 <0,10 0,103 0,137 0,118 0,117 0,159 0,117 0,137 0,151 0,113 Violações de Ipatinga até Aimorés Ferro dissolvido ( 0 ,3 mg/ L) Período de amostragem R io Gualaxo do N ort e - R D 0 11 R ibeirão do C armo - R D 0 71 R io D oce - R D 0 72 R io C asca - R D 0 19 M arliéria - R D 0 2 3 Ipat inga - R D 0 3 5 B elo Orient e - R D 0 3 3 Periquit o - R D 0 8 3 Gov. V aladares ( mont .) - R D 0 4 4 Gov. V aladares ( jus.) - R D 0 4 5 Tumirit inga - R D 0 53 C . Pena - R D 0 58 R esplendor - R D 0 59 A imorés - R D 0 6 7 SD 0,279 0,538 0,488 0,49 0,51 0,39 0,381 0,573 0,61 0,476 1,04 2,07 2,02 1ª semana 0,258 0,128 0,385 0,263 0,419 0,337 0,43 0,409 0,331 0,404 0,503 0,1095 0,433 0,371 2ª semana 0,398 0,362 0,529 0,483 0,472 0,31 0,271 0,349 0,424 0,294 0,386 0,325 0,1743 0,256 3ª semana 0,23 0,273 0,56 0,217 0,304 0,273 0,332 0,425 0,61 0,515 0,481 0,546 0,393 0,297 4ª semana 0,1721 0,392 0,392 0,363 0,321 0,374 0,436 0,541 0,397 0,515 0,53 0,425 0,481 0,535 1ª semana 0,14 0,225 0,227 0,297 0,299 0,277 0,261 0,28 0,307 0,327 0,257 0,335 <0,03 0,1827 2ª semana 0,309 0,261 0,382 0,342 0,42 0,335 0,301 0,272 0,42 0,445 0,361 0,404 0,295 0,217 3ª semana 0,184 0,212 0,311 0,212 0,222 0,1209 0,221 0,257 0,21 0,357 0,294 0,1721 0,1475 0,343 1ª semana 0,232 0,269 0,305 0,296 0,302 0,288 0,243 0,32 0,392 0,353 0,393 0,223 0,24 0,355 2ª semana 0,254 SD 0,379 0,233 0,285 0,299 0,283 0,356 0,358 0,26 0,348 0,328 0,339 0,311 3ª semana 0,202 0,313 0,423 0,2 0,318 0,271 0,252 0,315 0,36 0,345 0,304 0,317 0,351 0,266 Violações de Rio Doce até Aimorés M anganês t ot al ( 0 , mg/ L) Período de amostragem R io Gualaxo do N ort e - R D 0 11 R ibeirão do C armo - R D 0 71 R io D oce - R D 0 72 R io C asca - R D 0 19 M arliéria - R D 0 2 3 Ipat inga - R D 0 3 5 B elo Orient e - R D 0 3 3 Periquit o - R D 0 8 3 Gov. V aladares ( mont .) - R D 0 4 4 Gov. V aladares ( jus.) - R D 0 4 5 Tumirit inga - R D 0 53 C . Pena - R D 0 58 R esplendor - R D 0 59 A imorés - R D 0 6 7 SD 1,6546 1,52 1,205 0,84 0,499 0,602 0,266 0,46 0,609 0,674 0,469 0,588 0,537 1ª semana 0,179 0,147 0,0788 0,174 0,213 0,201 0,204 0,0537 0,0744 0,0306 0,0289 0,0316 0,0318 0,0325 2ª semana 1,252 0,715 0,588 0,511 0,659 0,669 0,623 0,0221 0,183 0,209 0,168 0,208 0,419 0,076 3ª semana 0,291 0,164 0,1073 0,52 0,264 0,276 0,176 0,021 0,0569 0,0649 0,0473 0,049 0,1022 0,0391 4ª semana 0,636 0,17 0,133 0,202 0,201 0,168 0,1078 0,0446 0,154 0,0323 0,0347 0,0292 0,0311 0,0265 1ª semana 2,173 0,875 1,08 0,895 0,404 0,276 0,37 0,139 0,0631 0,115 0,41 0,301 0,1086 0,0888 2ª semana 0,578 0,32 0,174 0,276 0,279 0,341 0,272 0,0745 0,0842 0,081 0,11 0,117 0,286 0,064 3ª semana 0,331 0,14 0,0794 0,203 0,176 0,371 0,153 0,0783 0,125 0,0442 0,0457 0,0619 0,0566 0,0403 1ª semana 0,275 0,123 0,0953 0,218 0,139 0,148 0,148 0,0662 0,0292 0,0255 0,0375 0,111 0,0476 0,0218 2ª semana 0,361 0,217 0,121 0,237 0,202 0,15 0,146 0,0788 0,0603 0,0565 0,0569 0,0584 0,0568 0,0668 3ª semana 0,363 0,221 0,127 0,5 0,255 0,281 0,285 0,0692 0,0353 0,033 0,0313 0,0279 0,0194 0,0198 jan-17 fev-17 mar-17 jan-17 fev-17 mar-17 Máximo Histórico Máximo Histórico Máximo Histórico jan-17 fev-17 mar-17

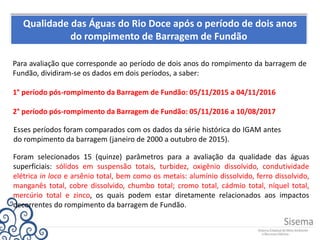

Qualidade das Águas do Rio Doce após o período de dois anos do rompimento de Barragem de Fundão Para avaliação que corresponde ao período de dois anos do rompimento da barragem de Fundão, dividiram-se os dados em dois períodos, a saber: 1° período pós-rompimento da Barragem de Fundão: 05/11/2015 a 04/11/2016 2° período pós-rompimento da Barragem de Fundão: 05/11/2016 a 10/08/2017 Esses períodos foram comparados com os dados da série histórica do IGAM antes do rompimento da barragem (janeiro de 2000 a outubro de 2015). Foram selecionados 15 (quinze) parâmetros para a avaliação da qualidade das águas superficiais: sólidos em suspensão totais, turbidez, oxigênio dissolvido, condutividade elétrica in loco e arsênio total, bem como os metais: alumínio dissolvido, ferro dissolvido, manganês total, cobre dissolvido, chumbo total; cromo total, cádmio total, níquel total, mercúrio total e zinco, os quais podem estar diretamente relacionados aos impactos decorrentes do rompimento da barragem de Fundão.
Resultados de média aritmética de sólidos em suspensão totais nas estações do monitoramento especial do rio Doce, em escala logarítmica (Lim. DN COPAM/CERH-MG 01/2008 – 100 mg/L) 1 10 100 1.000 10.000 100.000 LogSST(mg/L) Estações de Monitoramento Sólidos em Suspensão Totais Limite DN 01/08 SH 1º Período 2º Período
Resultados de média aritmética de turbidez nas estações do monitoramento especial do rio Doce, em escala logarítmica (Lim. DN COPAM/CERH-MG 01/2008 – 100 NTU). 1,0 10,0 100,0 1.000,0 10.000,0 100.000,0LogTurb.(NTU) Estações de Monitoramento Turbidez Limite DN 01/08 SH 1º Período 2º Período
Resultados de média aritmética de condutividade elétrica in loco nas estações do monitoramento especial do rio Doce. 0 20 40 60 80 100 120 140CE(µS/cm) Estações de Monitoramento Condutividade elétrica inloco Limite DN 01/08 SH 1º Período 2º Período Na Deliberação Normativa Conjunta Copam/CERH-MG nº 01/2008 não há limites estabelecidos para o parâmetro condutividade elétrica, contudo, em geral, níveis superiores a 100 µS/cm indicam ambientes impactados.
Resultados de média aritmética de oxigênio dissolvido nas estações do monitoramento especial do rio Doce (Lim. DN COPAM/CERH-MG 01/2008 : > 5 mg/L O2 ). 0 2 4 6 8 10 OD(mg/L) Estações de Monitoramento Oxigênio dissolvido Limite DN 01/08 SH 1º Período 2º Período
Resultados de média aritmética de alumínio dissolvido nas estações do monitoramento especial do rio Doce (Lim. DN COPAM/CERH-MG 01/2008 : 0,1 mg/L Al ). 0,0 0,2 0,4 0,6 0,8 1,0 1,2 1,4 Al(mg/L) Estações de Monitoramento Alumínio Dissolvido Limite DN 01/08 SH 1º Período 2º Período
Resultados de média aritmética de ferro dissolvido nas estações do monitoramento especial do rio Doce (Lim. DN COPAM/CERH-MG 01/2008 : 0,3 mg/L Fe ). 0,0 0,5 1,0 1,5 2,0 Fe(mg/L) Estações de Monitoramento Ferro Dissolvido Limite DN 01/08 SH 1º Período 2º Período
Resultados de média aritmética de manganês total nas estações do monitoramento especial do rio Doce (Lim. DN COPAM/CERH-MG 01/2008 : 0,1 mg/L Mn ). 0 5 10 15 20 25 Mn(mg/L) Estações de Monitoramento Manganês total Limite DN 01/08 SH 1º Período 2º Período 0 0,2 0,4 0,6 0,8 Mn(mg/L) Estações de Monitoramento Manganês total Limite DN 01/08 SH 1º Período 2º Período
Resultados de média aritmética de cobre dissolvido nas estações do monitoramento especial do rio Doce (Lim. DN COPAM/CERH-MG 01/2008 : 0,009 mg/L Cu ). 0,000 0,005 0,010 0,015 0,020Cu(mg/L) Estações de Monitoramento Cobre Dissolvido Limite DN 01/08 SH 1º Período 2º Período
Resultados de média aritmética de chumbo total nas estações do monitoramento especial do rio Doce (Lim. DN COPAM/CERH-MG 01/2008 : 0,01 mg/L Pb ). 0,00 0,01 0,02 0,03 0,04 0,05 0,06 0,07 Pb(mg/L) Estações de Monitoramento Chumbo total Limite DN 01/08 SH 1º Período 2º Período
Resultados de média aritmética de arsênio total nas estações do monitoramento especial do rio Doce (Lim. DN COPAM/CERH-MG 01/2008 : 0,01 mg/L As ). 0,000 0,002 0,004 0,006 0,008 0,010 0,012As(mg/L) Estações de Monitoramento Arsênio total Limite DN 01/08 SH 1º Período 2º Período
Resultados de média aritmética de cromo total nas estações do monitoramento especial do rio Doce (Lim. DN COPAM/CERH-MG 01/2008 : 0,05 mg/L Cr ). 0,00 0,02 0,04 0,06 0,08 0,10 0,12 Cr(mg/L) Estações de Monitoramento Cromo Total Limite DN 01/08 SH 1º Período 2º Período
Resultados de média aritmética de cádmio total nas estações do monitoramento especial do rio Doce (Lim. DN COPAM/CERH-MG 01/2008 : 0,001 mg/L Cd ). 0,0000 0,0002 0,0004 0,0006 0,0008 0,0010 0,0012 0,0014Cd(mg/L) Estações de Monitoramento Cádmio total Limite DN 01/08 SH 1º Período 2º Período
Resultados de média aritmética de níquel total nas estações do monitoramento especial do rio Doce (Lim. DN COPAM/CERH-MG 01/2008 : 0,025 mg/L Ni ). 0,000 0,010 0,020 0,030 0,040 0,050 0,060 0,070Ni(mg/L) Estações de Monitoramento Níquel total Limite DN 01/08 SH 1º Período 2º Período
Resultados de média aritmética de mercúrio total nas estações do monitoramento especial do rio Doce (Lim. DN COPAM/CERH-MG 01/2008 : 0,2 mg/L Hg ). 0,10 0,15 0,20 0,25 0,30Hg(µg/L) Estações de Monitoramento Mercúrio total Limite DN 01/08 SH 1º Período 2º Período
Resultados de média aritmética de zinco total nas estações do monitoramento especial do rio Doce (Lim. DN COPAM/CERH-MG 01/2008 : 0,18 mg/L Zn ). 0,00 0,05 0,10 0,15 0,20 0,25 0,30 Zn(mg/L) Estações de Monitoramento Zinco Total Limite DN 01/08 SH 1º Período 2º Período

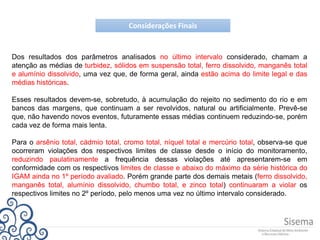

Considerações Finais Dos resultados dos parâmetros analisados no último intervalo considerado, chamam a atenção as médias de turbidez, sólidos em suspensão total, ferro dissolvido, manganês total e alumínio dissolvido, uma vez que, de forma geral, ainda estão acima do limite legal e das médias históricas. Esses resultados devem-se, sobretudo, à acumulação do rejeito no sedimento do rio e em bancos das margens, que continuam a ser revolvidos, natural ou artificialmente. Prevê-se que, não havendo novos eventos, futuramente essas médias continuem reduzindo-se, porém cada vez de forma mais lenta. Para o arsênio total, cádmio total, cromo total, níquel total e mercúrio total, observa-se que ocorreram violações dos respectivos limites de classe desde o início do monitoramento, reduzindo paulatinamente a frequência dessas violações até apresentarem-se em conformidade com os respectivos limites de classe e abaixo do máximo da série histórica do IGAM ainda no 1º período avaliado. Porém grande parte dos demais metais (ferro dissolvido, manganês total, alumínio dissolvido, chumbo total, e zinco total) continuaram a violar os respectivos limites no 2º período, pelo menos uma vez no último intervalo considerado.

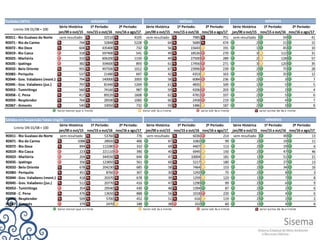

Turbidez (NTU) MÁXIMOS Limite DN 01/08 = 100 Série Histórica jan/00 a out/15 1º Período: nov/15 a out/16 2º Período: nov/16 a ago/17 Série Histórica jan/00 a out/15 1º Período: nov/15 a out/16 2º Período: nov/16 a ago/17 Série Histórica jan/00 a out/15 1º Período: nov/15 a out/16 2º Período: nov/16 a ago/17 RD011 - Rio Gualaxo do Norte sem resultado 32510 4105 sem resultado 7985 751 sem resultado 54 41 RD071 - Rio do Carmo 744 32848 5228 64 5689 474 2 21 15 RD072 - Rio Doce 604 435400 732 56 15643 191 1 45 10 RD019 - Rio Casca 318 597400 541 49 18526 270 3 112 31 RD023 - Marliéria 310 606200 1159 49 27500 289 2 128 57 RD035 - Ipatinga 382 334600 893 61 17456 271 3 120 35 RD033 - Belo Oriente 955 497500 1012 67 23996 239 2 75 28 RD083 - Periquito 537 21480 697 42 4353 163 3 35 12 RD044 - Gov. Valadares (mont.) 794 140000 2003 58 6084 236 2 3 7 RD045 - Gov. Valadares (jus.) 797 81440 1269 61 4835 169 1 5 5 RD053 - Tumiritinga 560 74160 987 59 4206 203 2 2 4 RD058 - C. Pena 417 89220 1608 62 4781 337 2 5 6 RD059 - Resplendor 764 28500 1060 66 2458 219 3 4 7 RD067 - Aimorés 540 10050 732 59 1486 187 2 3 8 Valor menor que o limite Valor até 2x o limite valor até 4x o limite valor acima de 4x o limite MÉDIAS MÍNIMOS Sólidos em Suspensão Totais (mg/L) MÁXIMOS Limite DN 01/08 = 100 Série Histórica jan/00 a out/15 1º Período: nov/15 a out/16 2º Período: nov/16 a ago/17 Série Histórica jan/00 a out/15 1º Período: nov/15 a out/16 2º Período: nov/16 a ago/17 Série Histórica jan/00 a out/15 1º Período: nov/15 a out/16 2º Período: nov/16 a ago/17 RD011 - Rio Gualaxo do Norte sem resultado 53760 776 sem resultado 6036 214 sem resultado 49 13 RD071 - Rio do Carmo 1088 28920 406 87 3382 99 2 19 11 RD072 - Rio Doce 894 112280 310 69 4407 113 2 19 6 RD019 - Rio Casca 223 221110 390 40 6945 150 2 47 46 RD023 - Marliéria 204 344550 644 47 10004 181 1 51 21 RD035 - Ipatinga 356 123850 561 60 5217 180 2 27 13 RD033 - Belo Oriente 678 204230 685 58 7464 153 2 34 16 RD083 - Periquito 451 8760 307 30 1292 75 2 8 3 RD044 - Gov. Valadares (mont.) 418 20370 678 39 1259 123 1 7 8 RD045 - Gov. Valadares (jus.) 512 20770 416 47 1290 99 2 6 9 RD053 - Tumiritinga 354 29540 430 48 1394 87 2 2 6 RD058 - C. Pena 476 13650 888 56 1018 220 2 4 6 RD059 - Resplendor 509 5700 452 51 616 119 2 2 2 RD067 - Aimorés 379 2470 188 38 332 60 1 4 6 Valor menor que o limite Valor até 2x o limite valor até 4x o limite valor acima de 4x o limite MÉDIAS MÍNIMOS

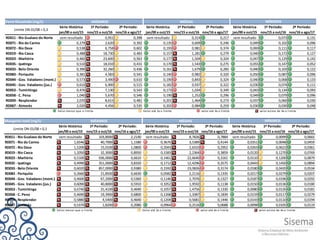

Ferro Dissolvido (mg/L) MÁXIMOS Limite DN 01/08 = 0,3 Série Histórica jan/00 a out/15 1º Período: nov/15 a out/16 2º Período: nov/16 a ago/17 Série Histórica jan/00 a out/15 1º Período: nov/15 a out/16 2º Período: nov/16 a ago/17 Série Histórica jan/00 a out/15 1º Período: nov/15 a out/16 2º Período: nov/16 a ago/17 RD011 - Rio Gualaxo do Norte sem resultado 0,951 0,398 sem resultado 0,314 0,217 sem resultado 0,073 0,131 RD071 - Rio do Carmo 0,279 2,620 0,392 0,135 0,609 0,246 0,049 0,102 0,096 RD072 - Rio Doce 0,538 6,758 0,602 0,193 0,981 0,374 0,069 0,111 0,117 RD019 - Rio Casca 0,488 18,730 0,483 0,157 1,281 0,279 0,040 0,172 0,127 RD023 - Marliéria 0,460 23,600 0,563 0,177 1,504 0,324 0,047 0,129 0,142 RD035 - Ipatinga 0,510 18,010 0,431 0,170 1,543 0,275 0,055 0,147 0,052 RD033 - Belo Oriente 0,390 32,260 0,436 0,161 1,679 0,285 0,040 0,103 0,122 RD083 - Periquito 0,381 4,583 0,541 0,140 0,982 0,320 0,050 0,087 0,096 RD044 - Gov. Valadares (mont.) 0,573 3,490 0,610 0,190 0,843 0,324 0,040 0,068 0,133 RD045 - Gov. Valadares (jus.) 0,610 6,900 0,515 0,182 0,937 0,322 0,030 0,074 0,111 RD053 - Tumiritinga 0,476 7,130 0,543 0,173 1,034 0,349 0,043 0,134 0,093 RD058 - C. Pena 1,040 5,670 0,546 0,190 1,252 0,296 0,049 0,079 0,096 RD059 - Resplendor 2,070 8,615 0,481 0,201 1,464 0,273 0,037 0,060 0,030 RD067 - Aimorés 2,020 4,456 0,535 0,202 0,984 0,259 0,030 0,030 0,048 Valor menor que o limite Valor até 2x o limite valor até 4x o limite valor acima de 4x o limite MÉDIAS MÍNIMOS Manganês total (mg/L) MÁXIMOS Limite DN 01/08 = 0,1 Série Histórica jan/00 a out/15 1º Período: nov/15 a out/16 2º Período: nov/16 a ago/17 Série Histórica jan/00 a out/15 1º Período: nov/15 a out/16 2º Período: nov/16 a ago/17 Série Histórica jan/00 a out/15 1º Período: nov/15 a out/16 2º Período: nov/16 a ago/17 RD011 - Rio Gualaxo do Norte sem resultado 103,8000 2,2140 sem resultado 8,7826 0,7884 sem resultado 0,0099 0,0665 RD071 - Rio do Carmo 1,6546 40,7000 1,1580 0,3676 3,5389 0,4144 0,0351 0,0048 0,0459 RD072 - Rio Doce 1,5200 15,0100 1,0800 0,2043 2,6310 0,2952 0,0263 0,0622 0,0361 RD019 - Rio Casca 1,2050 32,3000 0,8950 0,1583 2,2364 0,3859 0,0120 0,1270 0,0769 RD023 - Marliéria 0,5100 936,0000 0,6610 0,1461 22,6640 0,3161 0,0110 0,1200 0,0879 RD035 - Ipatinga 0,4990 351,0000 0,8320 0,1712 12,4296 0,3575 0,0443 0,1450 0,0894 RD033 - Belo Oriente 0,6020 857,0000 0,9380 0,1592 23,0826 0,3174 0,0180 0,0420 0,0534 RD083 - Periquito 0,2660 21,8500 0,6630 0,0582 2,2116 0,1335 0,0217 0,0279 0,0207 RD044 - Gov. Valadares (mont.) 0,4600 67,2000 0,5360 0,1146 2,7076 0,1327 0,0187 0,0196 0,0292 RD045 - Gov. Valadares (jus.) 0,6090 40,8000 0,5910 0,1052 1,9592 0,1138 0,0150 0,0136 0,0180 RD053 - Tumiritinga 0,6740 31,4100 0,4690 0,1057 1,4756 0,1330 0,0080 0,0126 0,0181 RD058 - C. Pena 0,4690 19,3900 0,6800 0,1268 1,3387 0,1839 0,0159 0,0117 0,0279 RD059 - Resplendor 0,5880 4,5400 0,4640 0,1204 0,5681 0,1446 0,0143 0,0110 0,0194 RD067 - Aimorés 0,5370 1,8200 0,2080 0,0964 0,2516 0,0688 0,0098 0,0105 0,0119 Valor menor que o limite Valor até 2x o limite valor até 4x o limite valor acima de 4x o limite MÉDIAS MÍNIMOS

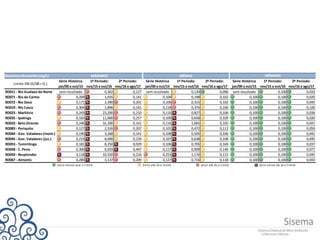

Alumínio Dissolvido (mg/L) MÁXIMOS Limite DN 01/08 = 0,1 Série Histórica jan/00 a out/15 1º Período: nov/15 a out/16 2º Período: nov/16 a ago/17 Série Histórica jan/00 a out/15 1º Período: nov/15 a out/16 2º Período: nov/16 a ago/17 Série Histórica jan/00 a out/15 1º Período: nov/15 a out/16 2º Período: nov/16 a ago/17 RD011 - Rio Gualaxo do Norte sem resultado 0,362 0,127 sem resultado 0,134 0,096 sem resultado 0,100 0,033 RD071 - Rio do Carmo 0,209 1,035 0,141 0,104 0,198 0,102 0,100 0,100 0,020 RD072 - Rio Doce 0,171 2,390 0,201 0,106 0,315 0,102 0,100 0,100 0,045 RD019 - Rio Casca 0,304 2,896 0,141 0,118 0,375 0,106 0,100 0,100 0,100 RD023 - Marliéria 0,243 23,200 0,210 0,110 0,827 0,106 0,100 0,100 0,036 RD035 - Ipatinga 0,183 11,000 0,257 0,109 0,658 0,109 0,100 0,100 0,020 RD033 - Belo Oriente 0,240 32,200 0,141 0,116 1,065 0,105 0,100 0,100 0,047 RD083 - Periquito 0,127 2,526 0,207 0,101 0,472 0,112 0,100 0,100 0,059 RD044 - Gov. Valadares (mont.) 0,190 3,268 0,141 0,108 0,505 0,106 0,100 0,100 0,041 RD045 - Gov. Valadares (jus.) 0,219 8,090 0,159 0,107 0,638 0,108 0,100 0,100 0,045 RD053 - Tumiritinga 0,181 8,250 0,929 0,106 0,705 0,169 0,100 0,100 0,037 RD058 - C. Pena 0,300 6,029 0,447 0,117 0,909 0,146 0,100 0,100 0,077 RD059 - Resplendor 3,118 10,550 0,216 0,253 1,176 0,115 0,100 0,100 0,045 RD067 - Aimorés 0,280 3,137 0,209 0,127 0,716 0,118 0,100 0,100 0,043 Valor menor que o limite Valor até 2x o limite valor até 4x o limite valor acima de 4x o limite MÉDIAS MÍNIMOS

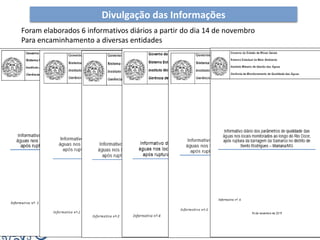

Divulgação das Informações Foram elaborados 6 informativos diários a partir do dia 14 de novembro Para encaminhamento a diversas entidades

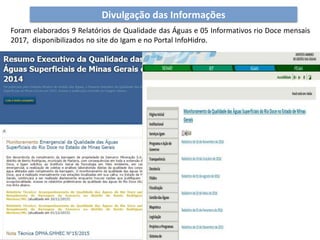

Divulgação das Informações Foram elaborados 9 Relatórios de Qualidade das Águas e 05 Informativos rio Doce mensais 2017, disponibilizados no site do Igam e no Portal InfoHidro.

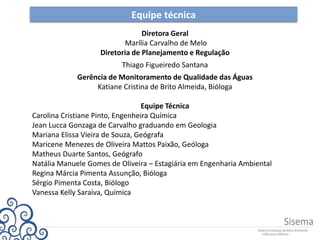

Equipe técnica Diretora Geral Marília Carvalho de Melo Diretoria de Planejamento e Regulação Thiago Figueiredo Santana Gerência de Monitoramento de Qualidade das Águas Katiane Cristina de Brito Almeida, Bióloga Equipe Técnica Carolina Cristiane Pinto, Engenheira Química Jean Lucca Gonzaga de Carvalho graduando em Geologia Mariana Elissa Vieira de Souza, Geógrafa Maricene Menezes de Oliveira Mattos Paixão, Geóloga Matheus Duarte Santos, Geógrafo Natália Manuele Gomes de Oliveira – Estagiária em Engenharia Ambiental Regina Márcia Pimenta Assunção, Bióloga Sérgio Pimenta Costa, Biólogo Vanessa Kelly Saraiva, Química
OBRIGADA! regina.mello@meioambiente.mg.gov.br (31) 3915-1146
