1. Magnetismo Ímãs

2. Imãs Primeiras observações registradas por José Maria na Magnésia, uma Região da Tessália (que atualmente faz parte da Grécia). Os relatos se referem a um mineral que atrai pedaços de ferro: o ímã natural (Fe 3 O 4 ).

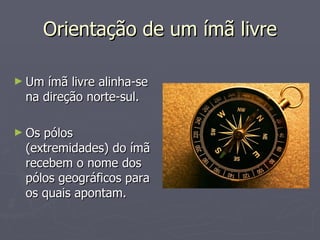

3. Orientação de um ímã livre Um ímã livre alinha-se na direção norte-sul. Os pólos (extremidades) do ímã recebem o nome dos pólos geográficos para os quais apontam.

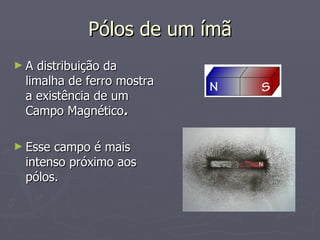

4. Pólos de um ímã A distribuição da limalha de ferro mostra a existência de um Campo Magnético . Esse campo é mais intenso próximo aos pólos.

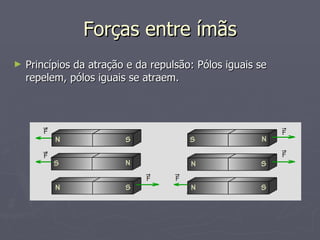

5. Forças entre ímãs Princípios da atração e da repulsão: Pólos iguais se repelem, pólos iguais se atraem.

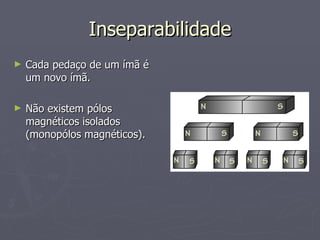

6. Inseparabilidade Cada pedaço de um ímã é um novo ímã. Não existem pólos magnéticos isolados (monopólos magnéticos).

7. Campo Magnético As linhas de indução do Campo Magnético “saem” do pólo norte e “entram” no pólo sul do ímã. Na presença de um campo magnético externo, a tendência de um ímã livre é alinhar-se ao mesmo, com seu pólo Norte apontando o sentido das linhas de indução.

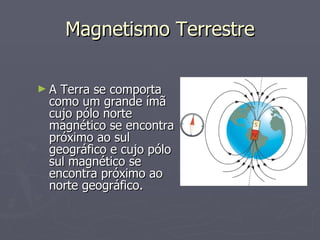

8. Magnetismo Terrestre A Terra se comporta como um grande ímã cujo pólo norte magnético se encontra próximo ao sul geográfico e cujo pólo sul magnético se encontra próximo ao norte geográfico.

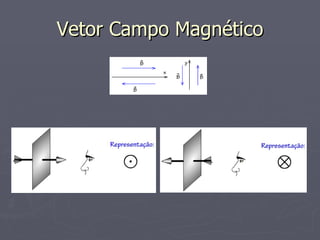

9. Vetor Campo Magnético

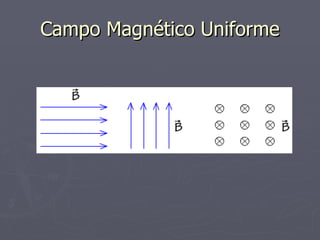

10. Campo Magnético Uniforme

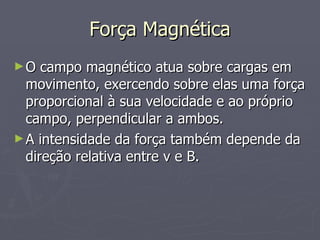

11. Força Magnética O campo magnético atua sobre cargas em movimento, exercendo sobre elas uma força proporcional à sua velocidade e ao próprio campo, perpendicular a ambos. A intensidade da força também depende da direção relativa entre v e B.

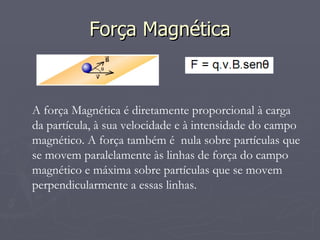

12. Força Magnética A força Magnética é diretamente proporcional à carga da partícula, à sua velocidade e à intensidade do campo magnético. A força também é nula sobre partículas que se movem paralelamente às linhas de força do campo magnético e máxima sobre partículas que se movem perpendicularmente a essas linhas.

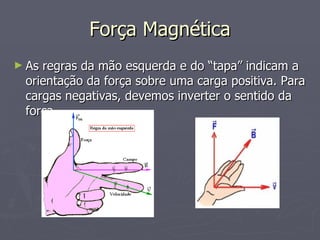

13. Força Magnética As regras da mão esquerda e do “tapa” indicam a orientação da força sobre uma carga positiva. Para cargas negativas, devemos inverter o sentido da força.

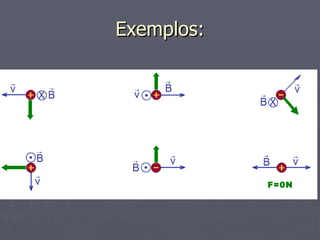

14. Exemplos: F=0N

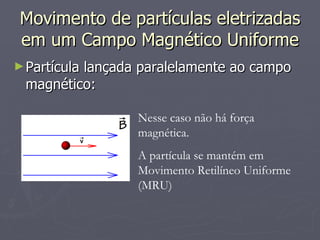

15. Movimento de partículas eletrizadas em um Campo Magnético Uniforme Partícula lançada paralelamente ao campo magnético: Nesse caso não há força magnética. A partícula se mantém em Movimento Retilíneo Uniforme (MRU)

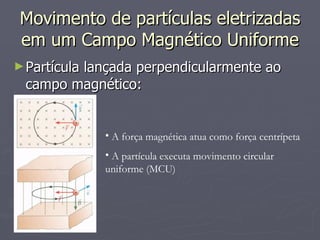

16. Movimento de partículas eletrizadas em um Campo Magnético Uniforme Partícula lançada perpendicularmente ao campo magnético: A força magnética atua como força centrípeta A partícula executa movimento circular uniforme (MCU)

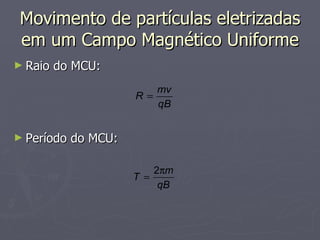

17. Movimento de partículas eletrizadas em um Campo Magnético Uniforme Raio do MCU: Período do MCU:

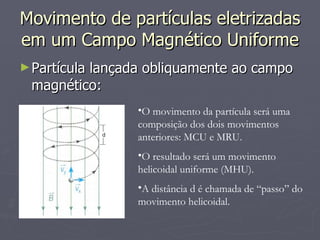

18. Movimento de partículas eletrizadas em um Campo Magnético Uniforme Partícula lançada obliquamente ao campo magnético: O movimento da partícula será uma composição dos dois movimentos anteriores: MCU e MRU. O resultado será um movimento helicoidal uniforme (MHU). A distância d é chamada de “passo” do movimento helicoidal.

19. Movimento de partículas eletrizadas em um Campo Magnético Uniforme Raio do MHU: Passo do MCU: Obs: θ é o ângulo formado entre a velocidade da partícula e as linhas de força do campo magnético.

20. Origem do Campo Magnético A natureza é simétrica!

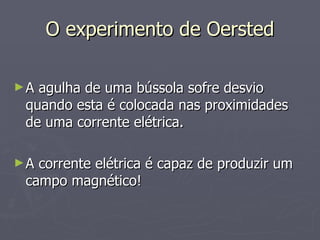

21. O experimento de Oersted A agulha de uma bússola sofre desvio quando esta é colocada nas proximidades de uma corrente elétrica. A corrente elétrica é capaz de produzir um campo magnético!

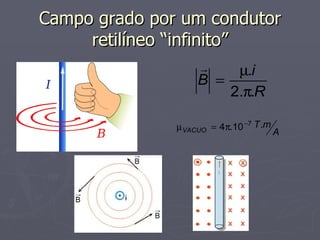

22. Campo grado por um condutor retilíneo “infinito”

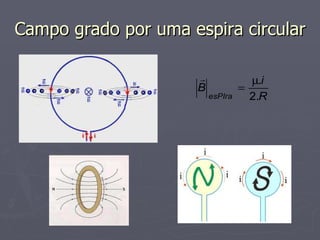

23. Campo grado por uma espira circular

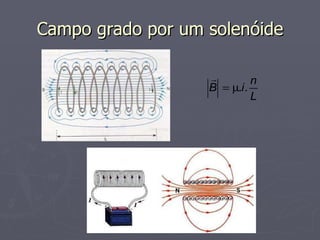

24. Campo grado por um solenóide
