eBook Elementos de Instalações Elétricas Prediais

O documento é um guia sobre instalações elétricas prediais, elaborado pelo SENAI-RJ em 2003, abordando normas de segurança, aplicação de conhecimentos técnicos e montagem de sistemas. Ele apresenta informações detalhadas sobre equipamentos de proteção, interpretação de plantas, montagem de tubulações, além de enfiação e conexão de condutores elétricos. Este material é destinado a fins didáticos e não deve ser comercializado.

Educação◦
Transferir como PDF, PPTX
SENAI - RJ versão preliminar Elementos de InstalaçõesElétricas Prediais
Rio de Janeiro 2003 Elementos de InstalaçõesElétricas Prediais *** GUIA GRATUITO *** NÃO PODE SER VENDIDO! http://comprovadores.blogspot.com

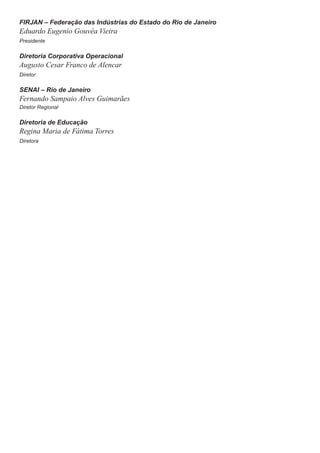

FIRJAN – Federação das Indústrias do Estado do Rio de Janeiro Eduardo Eugenio Gouvêa Vieira Presidente Diretoria Corporativa Operacional Augusto Cesar Franco de Alencar Diretor SENAI – Rio de Janeiro Fernando Sampaio Alves Guimarães Diretor Regional Diretoria de Educação Regina Maria de Fátima Torres Diretora

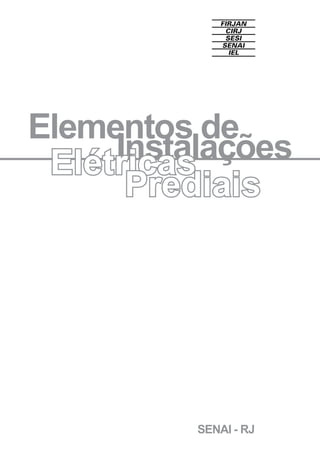

SENAI - RJ Elementos de InstalaçõesElétricas Prediais

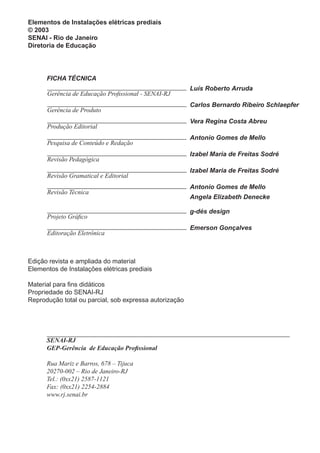

Elementos de Instalações elétricas prediais © 2003 SENAI - Rio de Janeiro Diretoria de Educação Gerência de Educação Profissional - SENAI-RJ Luís Roberto Arruda Produção Editorial Vera Regina Costa Abreu Gerência de Produto Carlos Bernardo Ribeiro Schlaepfer Pesquisa de Conteúdo e Redação Antonio Gomes de Mello Revisão Pedagógica Izabel Maria de Freitas Sodré Revisão Gramatical e Editorial Izabel Maria de Freitas Sodré Revisão Técnica Antonio Gomes de Mello Angela Elizabeth Denecke Projeto Gráfico g-dés design Editoração Eletrônica Emerson Gonçalves FICHA TÉCNICA Edição revista e ampliada do material Elementos de Instalações elétricas prediais Material para fins didáticos Propriedade do SENAI-RJ Reprodução total ou parcial, sob expressa autorização SENAI-RJ GEP-Gerência de Educação Profissional Rua Mariz e Barros, 678 – Tijuca 20270-002 – Rio de Janeiro-RJ Tel.: (0xx21) 2587-1121 Fax: (0xx21) 2254-2884 www.rj.senai.br

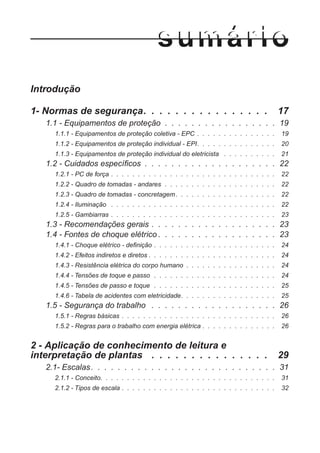

Introdução 1- Normas de segurança. . . . . . . . . . . . . . . . 17 1.1 - Equipamentos de proteção . . . . . . . . . . . . . . . . . 19 1.1.1 - Equipamentos de proteção coletiva - EPC . . . . . . . . . . . . . . . 19 1.1.2 - Equipamentos de proteção individual - EPI. . . . . . . . . . . . . . . 20 1.1.3 - Equipamentos de proteção individual do eletricista . . . . . . . . . . 21 1.2 - Cuidados específicos . . . . . . . . . . . . . . . . . . . . 22 1.2.1 - PC de força . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 1.2.2 - Quadro de tomadas - andares . . . . . . . . . . . . . . . . . . . . . 22 1.2.3 - Quadro de tomadas - concretagem. . . . . . . . . . . . . . . . . . . 22 1.2.4 - Iluminação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 1.2.5 - Gambiarras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 1.3 - Recomendações gerais . . . . . . . . . . . . . . . . . . . 23 1.4 - Fontes de choque elétrico . . . . . . . . . . . . . . . . . . 23 1.4.1 - Choque elétrico - definição . . . . . . . . . . . . . . . . . . . . . . . 24 1.4.2 - Efeitos indiretos e diretos . . . . . . . . . . . . . . . . . . . . . . . . 24 1.4.3 - Resistência elétrica do corpo humano . . . . . . . . . . . . . . . . . 24 1.4.4 - Tensões de toque e passo . . . . . . . . . . . . . . . . . . . . . . . 24 1.4.5 - Tensões de passo e toque . . . . . . . . . . . . . . . . . . . . . . . 25 1.4.6 - Tabela de acidentes com eletricidade. . . . . . . . . . . . . . . . . . 25 1.5 - Segurança do trabalho . . . . . . . . . . . . . . . . . . . 26 1.5.1 - Regras básicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 1.5.2 - Regras para o trabalho com energia elétrica . . . . . . . . . . . . . . 26 2 - Aplicação de conhecimento de leitura e interpretação de plantas . . . . . . . . . . . . . . . 29 2.1- Escalas. . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 2.1.1 - Conceito. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 2.1.2 - Tipos de escala . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

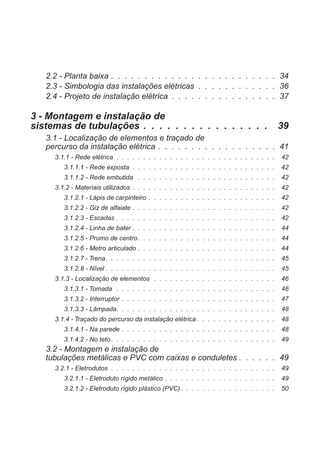

2.2 - Planta baixa . . . . . . . . . . . . . . . . . . . . . . . . . 34 2.3 - Simbologia das instalações elétricas . . . . . . . . . . . . 36 2.4 - Projeto de instalação elétrica . . . . . . . . . . . . . . . . 37 3 - Montagem e instalação de sistemas de tubulações . . . . . . . . . . . . . . . . 39 3.1 - Localização de elementos e traçado de percurso da instalação elétrica . . . . . . . . . . . . . . . . . . 41 3.1.1 - Rede elétrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 3.1.1.1 - Rede exposta . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 3.1.1.2 - Rede embutida . . . . . . . . . . . . . . . . . . . . . . . . . . 42 3.1.2 - Materiais utilizados . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 3.1.2.1 - Lápis de carpinteiro . . . . . . . . . . . . . . . . . . . . . . . . 42 3.1.2.2 - Giz de alfaiate . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 3.1.2.3 - Escadas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 3.1.2.4 - Linha de bater . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 3.1.2.5 - Prumo de centro. . . . . . . . . . . . . . . . . . . . . . . . . . 44 3.1.2.6 - Metro articulado . . . . . . . . . . . . . . . . . . . . . . . . . . 44 3.1.2.7 - Trena. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 3.1.2.8 - Nível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 3.1.3 - Localização de elementos . . . . . . . . . . . . . . . . . . . . . . . 46 3.1.3.1 - Tomada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 3.1.3.2 - Interruptor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 3.1.3.3 - Lâmpada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 3.1.4 - Traçado do percurso da instalação elétrica . . . . . . . . . . . . . . . 48 3.1.4.1 - Na parede . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 3.1.4.2 - No teto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 3.2 - Montagem e instalação de tubulações metálicas e PVC com caixas e conduletes . . . . . . 49 3.2.1 - Eletrodutos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 3.2.1.1 - Eletroduto rígido metálico . . . . . . . . . . . . . . . . . . . . . 49 3.2.1.2 - Eletroduto rígido plástico (PVC) . . . . . . . . . . . . . . . . . . 50

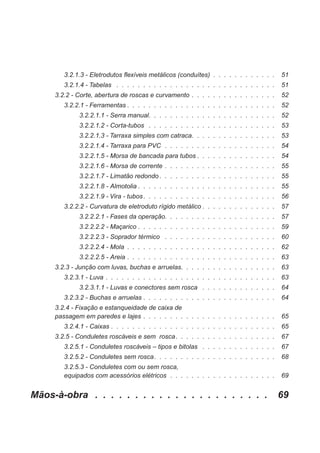

3.2.1.3 - Eletrodutos flexíveis metálicos (conduítes) . . . . . . . . . . . . 51 3.2.1.4 - Tabelas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 3.2.2 - Corte, abertura de roscas e curvamento . . . . . . . . . . . . . . . . 52 3.2.2.1 - Ferramentas . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 3.2.2.1.1 - Serra manual. . . . . . . . . . . . . . . . . . . . . . . . 52 3.2.2.1.2 - Corta-tubos . . . . . . . . . . . . . . . . . . . . . . . . 53 3.2.2.1.3 - Tarraxa simples com catraca. . . . . . . . . . . . . . . . 53 3.2.2.1.4 - Tarraxa para PVC . . . . . . . . . . . . . . . . . . . . . 54 3.2.2.1.5 - Morsa de bancada para tubos . . . . . . . . . . . . . . . 54 3.2.2.1.6 - Morsa de corrente . . . . . . . . . . . . . . . . . . . . . 55 3.2.2.1.7 - Limatão redondo . . . . . . . . . . . . . . . . . . . . . . 55 3.2.2.1.8 - Almotolia . . . . . . . . . . . . . . . . . . . . . . . . . . 55 3.2.2.1.9 - Vira - tubos. . . . . . . . . . . . . . . . . . . . . . . . . 56 3.2.2.2 - Curvatura de eletroduto rígido metálico . . . . . . . . . . . . . . 57 3.2.2.2.1 - Fases da operação. . . . . . . . . . . . . . . . . . . . . 57 3.2.2.2.2 - Maçarico . . . . . . . . . . . . . . . . . . . . . . . . . . 59 3.2.2.2.3 - Soprador térmico . . . . . . . . . . . . . . . . . . . . . 60 3.2.2.2.4 - Mola . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62 3.2.2.2.5 - Areia . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63 3.2.3 - Junção com luvas, buchas e arruelas. . . . . . . . . . . . . . . . . . 63 3.2.3.1 - Luva . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63 3.2.3.1.1 - Luvas e conectores sem rosca . . . . . . . . . . . . . . 64 3.2.3.2 - Buchas e arruelas . . . . . . . . . . . . . . . . . . . . . . . . . 64 3.2.4 - Fixação e estanqueidade de caixa de passagem em paredes e lajes . . . . . . . . . . . . . . . . . . . . . . . . . 65 3.2.4.1 - Caixas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65 3.2.5 - Conduletes roscáveis e sem rosca. . . . . . . . . . . . . . . . . . . 67 3.2.5.1 - Conduletes roscáveis – tipos e bitolas . . . . . . . . . . . . . . 67 3.2.5.2 - Conduletes sem rosca. . . . . . . . . . . . . . . . . . . . . . . 68 3.2.5.3 - Conduletes com ou sem rosca, equipados com acessórios elétricos . . . . . . . . . . . . . . . . . . . . 69 Mãos-à-obra . . . . . . . . . . . . . . . . . . . . . . 69

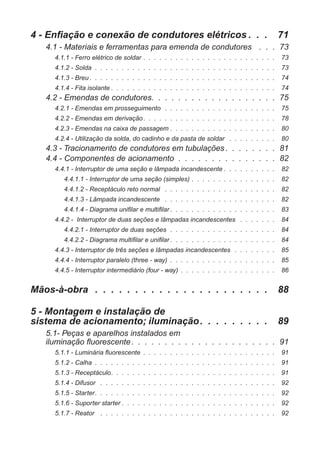

4 - Enfiação e conexão de condutores elétricos . . . 71 4.1 - Materiais e ferramentas para emenda de condutores . . . 73 4.1.1 - Ferro elétrico de soldar . . . . . . . . . . . . . . . . . . . . . . . . . 73 4.1.2 - Solda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73 4.1.3 - Breu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74 4.1.4 - Fita isolante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74 4.2 - Emendas de condutores. . . . . . . . . . . . . . . . . . . 75 4.2.1 - Emendas em prosseguimento . . . . . . . . . . . . . . . . . . . . . 75 4.2.2 - Emendas em derivação. . . . . . . . . . . . . . . . . . . . . . . . . 78 4.2.3 - Emendas na caixa de passagem . . . . . . . . . . . . . . . . . . . . 80 4.2.4 - Utilização da solda, do cadinho e da pasta de soldar . . . . . . . . . 80 4.3 - Tracionamento de condutores em tubulações . . . . . . . . 81 4.4 - Componentes de acionamento . . . . . . . . . . . . . . . 82 4.4.1 - Interruptor de uma seção e lâmpada incandescente . . . . . . . . . . 82 4.4.1.1 - Interruptor de uma seção (simples) . . . . . . . . . . . . . . . . 82 4.4.1.2 - Receptáculo reto normal . . . . . . . . . . . . . . . . . . . . . 82 4.4.1.3 - Lâmpada incandescente . . . . . . . . . . . . . . . . . . . . . 82 4.4.1.4 - Diagrama unifilar e multifilar . . . . . . . . . . . . . . . . . . . . 83 4.4.2 - Interruptor de duas seções e lâmpadas incandescentes . . . . . . . 84 4.4.2.1 - Interruptor de duas seções . . . . . . . . . . . . . . . . . . . . 84 4.4.2.2 - Diagrama multifilar e unifilar . . . . . . . . . . . . . . . . . . . . 84 4.4.3 - Interruptor de três seções e lâmpadas incandescentes . . . . . . . . 85 4.4.4 - Interruptor paralelo (three - way) . . . . . . . . . . . . . . . . . . . . 85 4.4.5 - Interruptor intermediário (four - way) . . . . . . . . . . . . . . . . . . 86 Mãos-à-obra . . . . . . . . . . . . . . . . . . . . . . 88 5 - Montagem e instalação de sistema de acionamento; iluminação. . . . . . . . . 89 5.1- Peças e aparelhos instalados em iluminação fluorescente. . . . . . . . . . . . . . . . . . . . . . 91 5.1.1 - Luminária fluorescente . . . . . . . . . . . . . . . . . . . . . . . . . 91 5.1.2 - Calha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91 5.1.3 - Receptáculo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91 5.1.4 - Difusor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92 5.1.5 - Starter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92 5.1.6 - Suporter starter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92 5.1.7 - Reator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

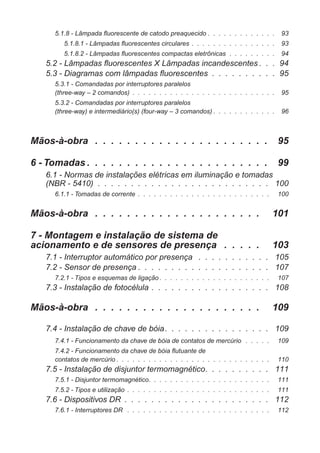

5.1.8 - Lâmpada fluorescente de catodo preaquecido . . . . . . . . . . . . . 93 5.1.8.1 - Lâmpadas fluorescentes circulares . . . . . . . . . . . . . . . . 93 5.1.8.2 - Lâmpadas fluorescentes compactas eletrônicas . . . . . . . . . 94 5.2 - Lâmpadas fluorescentes X Lâmpadas incandescentes . . . 94 5.3 - Diagramas com lâmpadas fluorescentes . . . . . . . . . . 95 5.3.1 - Comandadas por interruptores paralelos (three-way – 2 comandos) . . . . . . . . . . . . . . . . . . . . . . . . . . . 95 5.3.2 - Comandadas por interruptores paralelos (three-way) e intermediário(s) (four-way – 3 comandos) . . . . . . . . . . . . 96 Mãos-à-obra . . . . . . . . . . . . . . . . . . . . . . 95 6 - Tomadas . . . . . . . . . . . . . . . . . . . . . . . 99 6.1 - Normas de instalações elétricas em iluminação e tomadas (NBR - 5410) . . . . . . . . . . . . . . . . . . . . . . . . . . 100 6.1.1 - Tomadas de corrente . . . . . . . . . . . . . . . . . . . . . . . . . 100 Mãos-à-obra . . . . . . . . . . . . . . . . . . . . . 101 7 - Montagem e instalação de sistema de acionamento e de sensores de presença . . . . . 103 7.1 - Interruptor automático por presença . . . . . . . . . . . 105 7.2 - Sensor de presença . . . . . . . . . . . . . . . . . . . . 107 7.2.1 - Tipos e esquemas de ligação . . . . . . . . . . . . . . . . . . . . . 107 7.3 - Instalação de fotocélula . . . . . . . . . . . . . . . . . . 108 Mãos-à-obra . . . . . . . . . . . . . . . . . . . . . 109 7.4 - Instalação de chave de bóia. . . . . . . . . . . . . . . . 109 7.4.1 - Funcionamento da chave de bóia de contatos de mercúrio . . . . . 109 7.4.2 - Funcionamento da chave de bóia flutuante de contatos de mercúrio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110 7.5 - Instalação de disjuntor termomagnético. . . . . . . . . . 111 7.5.1 - Disjuntor termomagnético. . . . . . . . . . . . . . . . . . . . . . . 111 7.5.2 - Tipos e utilização . . . . . . . . . . . . . . . . . . . . . . . . . . . 111 7.6 - Dispositivos DR . . . . . . . . . . . . . . . . . . . . . . 112 7.6.1 - Interruptores DR . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

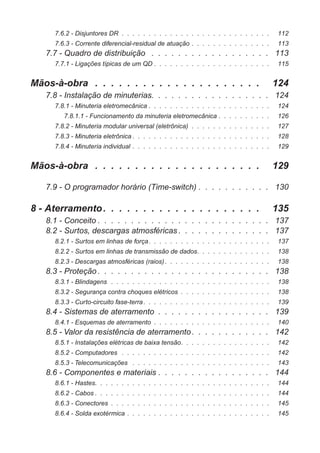

7.6.2 - Disjuntores DR . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112 7.6.3 - Corrente diferencial-residual de atuação . . . . . . . . . . . . . . . 113 7.7 - Quadro de distribuição . . . . . . . . . . . . . . . . . . 113 7.7.1 - Ligações típicas de um QD . . . . . . . . . . . . . . . . . . . . . . 115 Mãos-à-obra . . . . . . . . . . . . . . . . . . . . . 124 7.8 - Instalação de minuterias. . . . . . . . . . . . . . . . . . 124 7.8.1 - Minuteria eletromecânica . . . . . . . . . . . . . . . . . . . . . . . 124 7.8.1.1 - Funcionamento da minuteria eletromecânica . . . . . . . . . . 126 7.8.2 - Minuteria modular universal (eletrônica) . . . . . . . . . . . . . . . 127 7.8.3 - Minuteria eletrônica . . . . . . . . . . . . . . . . . . . . . . . . . . 128 7.8.4 - Minuteria individual . . . . . . . . . . . . . . . . . . . . . . . . . . 129 Mãos-à-obra . . . . . . . . . . . . . . . . . . . . . 129 7.9 - O programador horário (Time-switch) . . . . . . . . . . . 130 8 - Aterramento. . . . . . . . . . . . . . . . . . . . 135 8.1 - Conceito . . . . . . . . . . . . . . . . . . . . . . . . . . 137 8.2 - Surtos, descargas atmosféricas . . . . . . . . . . . . . . 137 8.2.1 - Surtos em linhas de força. . . . . . . . . . . . . . . . . . . . . . . 137 8.2.2 - Surtos em linhas de transmissão de dados. . . . . . . . . . . . . . 138 8.2.3 - Descargas atmosféricas (raios). . . . . . . . . . . . . . . . . . . . 138 8.3 - Proteção . . . . . . . . . . . . . . . . . . . . . . . . . . 138 8.3.1 - Blindagens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138 8.3.2 - Segurança contra choques elétricos . . . . . . . . . . . . . . . . . 138 8.3.3 - Curto-circuito fase-terra. . . . . . . . . . . . . . . . . . . . . . . . 139 8.4 - Sistemas de aterramento . . . . . . . . . . . . . . . . . 139 8.4.1 - Esquemas de aterramento . . . . . . . . . . . . . . . . . . . . . . 140 8.5 - Valor da resistência de aterramento. . . . . . . . . . . . 142 8.5.1 - Instalações elétricas de baixa tensão. . . . . . . . . . . . . . . . . 142 8.5.2 - Computadores . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142 8.5.3 - Telecomunicações . . . . . . . . . . . . . . . . . . . . . . . . . . 143 8.6 - Componentes e materiais . . . . . . . . . . . . . . . . . 144 8.6.1 - Hastes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144 8.6.2 - Cabos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144 8.6.3 - Conectores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145 8.6.4 - Solda exotérmica . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

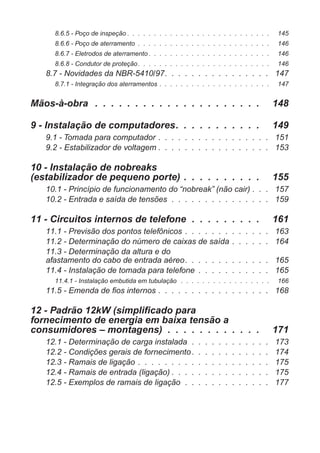

8.6.5 - Poço de inspeção . . . . . . . . . . . . . . . . . . . . . . . . . . . 145 8.6.6 - Poço de aterramento . . . . . . . . . . . . . . . . . . . . . . . . . 146 8.6.7 - Eletrodos de aterramento . . . . . . . . . . . . . . . . . . . . . . . 146 8.6.8 - Condutor de proteção. . . . . . . . . . . . . . . . . . . . . . . . . 146 8.7 - Novidades da NBR-5410/97. . . . . . . . . . . . . . . . 147 8.7.1 - Integração dos aterramentos . . . . . . . . . . . . . . . . . . . . . 147 Mãos-à-obra . . . . . . . . . . . . . . . . . . . . . 148 9 - Instalação de computadores. . . . . . . . . . . 149 9.1 - Tomada para computador . . . . . . . . . . . . . . . . . 151 9.2 - Estabilizador de voltagem . . . . . . . . . . . . . . . . . 153 10 - Instalação de nobreaks (estabilizador de pequeno porte) . . . . . . . . . . 155 10.1 - Princípio de funcionamento do “nobreak” (não cair) . . . 157 10.2 - Entrada e saída de tensões . . . . . . . . . . . . . . . 159 11 - Circuitos internos de telefone . . . . . . . . . 161 11.1 - Previsão dos pontos telefônicos . . . . . . . . . . . . . 163 11.2 - Determinação do número de caixas de saída . . . . . . 164 11.3 - Determinação da altura e do afastamento do cabo de entrada aéreo. . . . . . . . . . . . . 165 11.4 - Instalação de tomada para telefone . . . . . . . . . . . 165 11.4.1 - Instalação embutida em tubulação . . . . . . . . . . . . . . . . . 166 11.5 - Emenda de fios internos . . . . . . . . . . . . . . . . . 168 12 - Padrão 12kW (simplificado para fornecimento de energia em baixa tensão a consumidores – montagens) . . . . . . . . . . . . 171 12.1 - Determinação de carga instalada . . . . . . . . . . . . 173 12.2 - Condições gerais de fornecimento. . . . . . . . . . . . 174 12.3 - Ramais de ligação . . . . . . . . . . . . . . . . . . . . 175 12.4 - Ramais de entrada (ligação) . . . . . . . . . . . . . . . 175 12.5 - Exemplos de ramais de ligação . . . . . . . . . . . . . 177

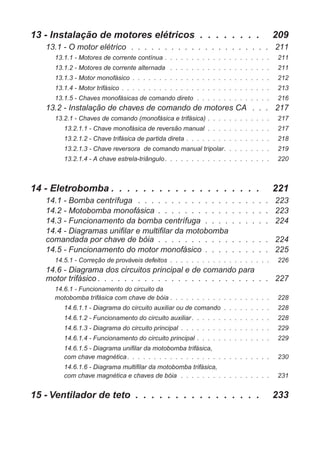

13 - Instalação de motores elétricos . . . . . . . . 209 13.1 - O motor elétrico . . . . . . . . . . . . . . . . . . . . . 211 13.1.1 - Motores de corrente contínua . . . . . . . . . . . . . . . . . . . . 211 13.1.2 - Motores de corrente alternada . . . . . . . . . . . . . . . . . . . 211 13.1.3 - Motor monofásico . . . . . . . . . . . . . . . . . . . . . . . . . . 212 13.1.4 - Motor trifásico . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213 13.1.5 - Chaves monofásicas de comando direto . . . . . . . . . . . . . . 216 13.2 - Instalação de chaves de comando de motores CA . . . 217 13.2.1 - Chaves de comando (monofásica e trifásica) . . . . . . . . . . . . 217 13.2.1.1 - Chave monofásica de reversão manual . . . . . . . . . . . . 217 13.2.1.2 - Chave trifásica de partida direta . . . . . . . . . . . . . . . . 218 13.2.1.3 - Chave reversora de comando manual tripolar. . . . . . . . . 219 13.2.1.4 - A chave estrela-triângulo. . . . . . . . . . . . . . . . . . . . 220 14 - Eletrobomba . . . . . . . . . . . . . . . . . . . 221 14.1 - Bomba centrífuga . . . . . . . . . . . . . . . . . . . . 223 14.2 - Motobomba monofásica . . . . . . . . . . . . . . . . . 223 14.3 - Funcionamento da bomba centrífuga . . . . . . . . . . 224 14.4 - Diagramas unifilar e multifilar da motobomba comandada por chave de bóia . . . . . . . . . . . . . . . . . 224 14.5 - Funcionamento do motor monofásico . . . . . . . . . . 225 14.5.1 - Correção de prováveis defeitos . . . . . . . . . . . . . . . . . . . 226 14.6 - Diagrama dos circuitos principal e de comando para motor trifásico . . . . . . . . . . . . . . . . . . . . . . . . . . 227 14.6.1 - Funcionamento do circuito da motobomba trifásica com chave de bóia . . . . . . . . . . . . . . . . . . . 228 14.6.1.1 - Diagrama do circuito auxiliar ou de comando . . . . . . . . . 228 14.6.1.2 - Funcionamento do circuito auxiliar. . . . . . . . . . . . . . . 228 14.6.1.3 - Diagrama do circuito principal . . . . . . . . . . . . . . . . . 229 14.6.1.4 - Funcionamento do circuito principal . . . . . . . . . . . . . . 229 14.6.1.5 - Diagrama unifilar da motobomba trifásica, com chave magnética. . . . . . . . . . . . . . . . . . . . . . . . . . . 230 14.6.1.6 - Diagrama multifilar da motobomba trifásica, com chave magnética e chaves de bóia . . . . . . . . . . . . . . . . . 231 15 - Ventilador de teto . . . . . . . . . . . . . . . . 233

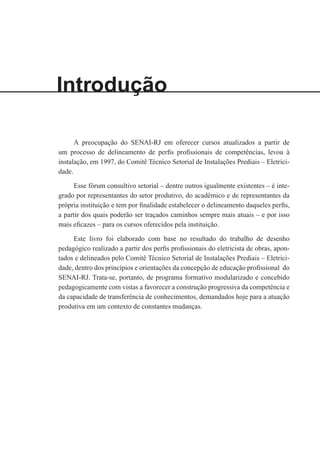

Introdução A preocupação do SENAI-RJ em oferecer cursos atualizados a partir de um processo de delineamento de perfis profissionais de competências, levou à instalação, em 1997, do Comitê Técnico Setorial de Instalações Prediais – Eletrici- dade. Esse fórum consultivo setorial – dentre outros igualmente existentes – é inte- grado por representantes do setor produtivo, do acadêmico e de representantes da própria instituição e tem por finalidade estabelecer o delineamento daqueles perfis, a partir dos quais poderão ser traçados caminhos sempre mais atuais – e por isso mais eficazes – para os cursos oferecidos pela instituição. Este livro foi elaborado com base no resultado do trabalho de desenho pedagógico realizado a partir dos perfis profissionais do eletricista de obras, apon- tados e delineados pelo Comitê Técnico Setorial de Instalações Prediais – Eletrici- dade, dentro dos princípios e orientações da concepção de educação profissional do SENAI-RJ. Trata-se, portanto, de programa formativo modularizado e concebido pedagogicamente com vistas a favorecer a construção progressiva da competência e da capacidade de transferência de conhecimentos, demandados hoje para a atuação produtiva em um contexto de constantes mudanças.

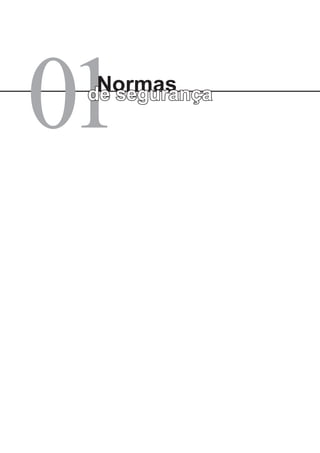

01Normasde segurança

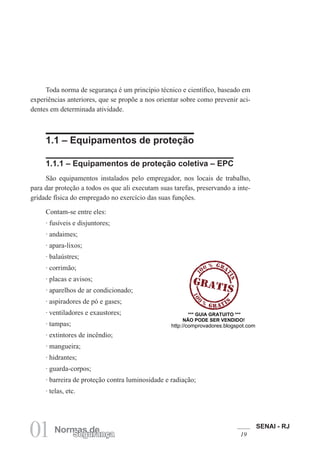

SENAI - RJ 1901 Normas deSegurança Toda norma de segurança é um princípio técnico e científico, baseado em experiências anteriores, que se propõe a nos orientar sobre como prevenir aci- dentes em determinada atividade. 1.1 – Equipamentos de proteção 1.1.1 – Equipamentos de proteção coletiva – EPC São equipamentos instalados pelo empregador, nos locais de trabalho, para dar proteção a todos os que ali executam suas tarefas, preservando a inte- gridade física do empregado no exercício das suas funções. Contam-se entre eles: · fusíveis e disjuntores; · andaimes; · apara-lixos; · balaústres; · corrimão; · placas e avisos; · aparelhos de ar condicionado; · aspiradores de pó e gases; · ventiladores e exaustores; · tampas; · extintores de incêndio; · mangueira; · hidrantes; · guarda-corpos; · barreira de proteção contra luminosidade e radiação; · telas, etc. *** GUIA GRATUITO *** NÃO PODE SER VENDIDO! http://comprovadores.blogspot.com

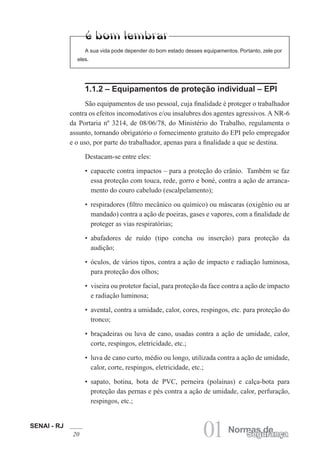

SENAI - RJ 20 01 Normas deSegurança 1.1.2 – Equipamentos de proteção individual – EPI São equipamentos de uso pessoal, cuja finalidade é proteger o trabalhador contra os efeitos incomodativos e/ou insalubres dos agentes agressivos. A NR-6 da Portaria nº 3214, de 08/06/78, do Ministério do Trabalho, regulamenta o assunto, tornando obrigatório o fornecimento gratuito do EPI pelo empregador e o uso, por parte do trabalhador, apenas para a finalidade a que se destina. Destacam-se entre eles: • capacete contra impactos – para a proteção do crânio. Também se faz essa proteção com touca, rede, gorro e boné, contra a ação de arranca- mento do couro cabeludo (escalpelamento); • respiradores (filtro mecânico ou químico) ou máscaras (oxigênio ou ar mandado) contra a ação de poeiras, gases e vapores, com a finalidade de proteger as vias respiratórias; • abafadores de ruído (tipo concha ou inserção) para proteção da audição; • óculos, de vários tipos, contra a ação de impacto e radiação luminosa, para proteção dos olhos; • viseira ou protetor facial, para proteção da face contra a ação de impacto e radiação luminosa; • avental, contra a umidade, calor, cores, respingos, etc. para proteção do tronco; • braçadeiras ou luva de cano, usadas contra a ação de umidade, calor, corte, respingos, eletricidade, etc.; • luva de cano curto, médio ou longo, utilizada contra a ação de umidade, calor, corte, respingos, eletricidade, etc.; • sapato, botina, bota de PVC, perneira (polainas) e calça-bota para proteção das pernas e pés contra a ação de umidade, calor, perfuração, respingos, etc.; A sua vida pode depender do bom estado desses equipamentos. Portanto, zele por eles.

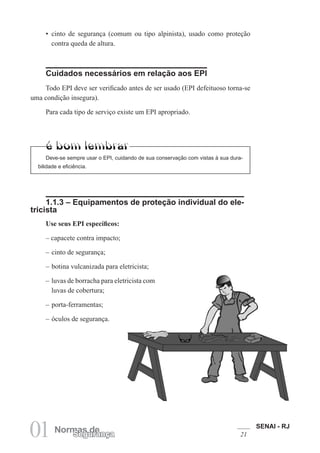

SENAI - RJ 2101 Normas deSegurança • cinto de segurança (comum ou tipo alpinista), usado como proteção contra queda de altura. Cuidados necessários em relação aos EPI Todo EPI deve ser verificado antes de ser usado (EPI defeituoso torna-se uma condição insegura). Para cada tipo de serviço existe um EPI apropriado. Deve-se sempre usar o EPI, cuidando de sua conservação com vistas à sua dura- bilidade e eficiência. 1.1.3 – Equipamentos de proteção individual do ele- tricista Use seus EPI específicos: – capacete contra impacto; – cinto de segurança; – botina vulcanizada para eletricista; – luvas de borracha para eletricista com luvas de cobertura; – porta-ferramentas; – óculos de segurança.

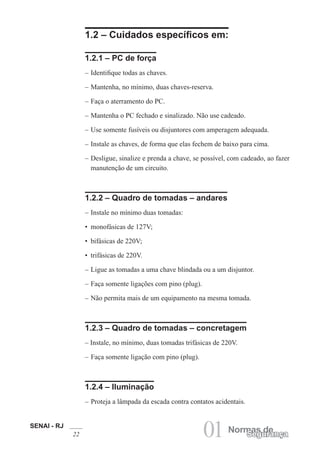

SENAI - RJ 22 01 Normas deSegurança 1.2 – Cuidados específicos em: 1.2.1 – PC de força – Identifique todas as chaves. – Mantenha, no mínimo, duas chaves-reserva. – Faça o aterramento do PC. – Mantenha o PC fechado e sinalizado. Não use cadeado. – Use somente fusíveis ou disjuntores com amperagem adequada. – Instale as chaves, de forma que elas fechem de baixo para cima. – Desligue, sinalize e prenda a chave, se possível, com cadeado, ao fazer manutenção de um circuito. 1.2.2 – Quadro de tomadas – andares – Instale no mínimo duas tomadas: • monofásicas de 127V; • bifásicas de 220V; • trifásicas de 220V. – Ligue as tomadas a uma chave blindada ou a um disjuntor. – Faça somente ligações com pino (plug). – Não permita mais de um equipamento na mesma tomada. 1.2.3 – Quadro de tomadas – concretagem – Instale, no mínimo, duas tomadas trifásicas de 220V. – Faça somente ligação com pino (plug). 1.2.4 – Iluminação – Proteja a lâmpada da escada contra contatos acidentais.

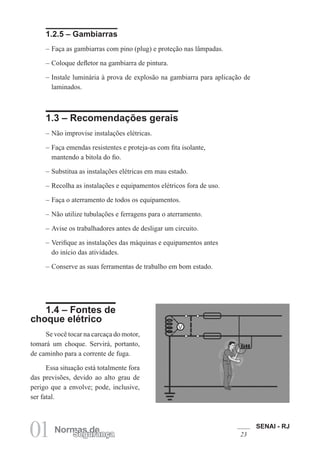

SENAI - RJ 2301 Normas deSegurança 1.2.5 – Gambiarras – Faça as gambiarras com pino (plug) e proteção nas lâmpadas. – Coloque defletor na gambiarra de pintura. – Instale luminária à prova de explosão na gambiarra para aplicação de laminados. 1.3 – Recomendações gerais – Não improvise instalações elétricas. – Faça emendas resistentes e proteja-as com fita isolante, mantendo a bitola do fio. – Substitua as instalações elétricas em mau estado. – Recolha as instalações e equipamentos elétricos fora de uso. – Faça o aterramento de todos os equipamentos. – Não utilize tubulações e ferragens para o aterramento. – Avise os trabalhadores antes de desligar um circuito. – Verifique as instalações das máquinas e equipamentos antes do início das atividades. – Conserve as suas ferramentas de trabalho em bom estado. 1.4 – Fontes de choque elétrico Se você tocar na carcaça do motor, tomará um choque. Servirá, portanto, de caminho para a corrente de fuga. Essa situação está totalmente fora das previsões, devido ao alto grau de perigo que a envolve; pode, inclusive, ser fatal.

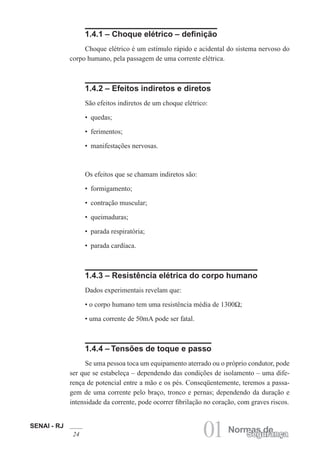

SENAI - RJ 24 01 Normas deSegurança 1.4.1 – Choque elétrico – definição Choque elétrico é um estímulo rápido e acidental do sistema nervoso do corpo humano, pela passagem de uma corrente elétrica. 1.4.2 – Efeitos indiretos e diretos São efeitos indiretos de um choque elétrico: • quedas; • ferimentos; • manifestações nervosas. Os efeitos que se chamam indiretos são: • formigamento; • contração muscular; • queimaduras; • parada respiratória; • parada cardíaca. 1.4.3 – Resistência elétrica do corpo humano Dados experimentais revelam que: • o corpo humano tem uma resistência média de 1300Ω; • uma corrente de 50mA pode ser fatal. 1.4.4 – Tensões de toque e passo Se uma pessoa toca um equipamento aterrado ou o próprio condutor, pode ser que se estabeleça – dependendo das condições de isolamento – uma dife- rença de potencial entre a mão e os pés. Conseqüentemente, teremos a passa- gem de uma corrente pelo braço, tronco e pernas; dependendo da duração e intensidade da corrente, pode ocorrer fibrilação no coração, com graves riscos.

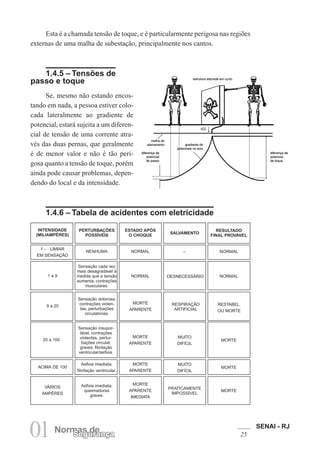

SENAI - RJ 2501 Normas deSegurança Esta é a chamada tensão de toque, e é particularmente perigosa nas regiões externas de uma malha de subestação, principalmente nos cantos. 1.4.5 – Tensões de passo e toque Se, mesmo não estando encos- tando em nada, a pessoa estiver colo- cada lateralmente ao gradiente de potencial, estará sujeita a um diferen- cial de tensão de uma corrente atra- vés das duas pernas, que geralmente é de menor valor e não é tão peri- gosa quanto a tensão de toque, porém ainda pode causar problemas, depen- dendo do local e da intensidade. 1.4.6 – Tabela de acidentes com eletricidade INTENSIDADE (MILIAMPÈRES) 1 – LIMIAR EM SENSAÇÃO 1 a 9 9 a 20 20 a 100 ACIMA DE 100 VÁRIOS AMPÈRES PERTURBAÇÕES POSSÍVEIS NENHUMA Sensação cada vez mais desagradável à medida que a tensão aumenta; contrações musculares. Sensação dolorosa; contrações violen- tas, perturbações circulatórias. Sensação insupor- tável; contrações violentas, pertur- bações circulat. graves: fibrilação ventricular/asfixia. Asfixia imediata; fibrilação ventricular. Asfixia imediata; queimaduras graves. ESTADO APÓS O CHOQUE NORMAL NORMAL MORTE APARENTE MORTE APARENTE MORTE APARENTE MORTE APARENTE IMEDIATA SALVAMENTO DESNECESSÁRIO RESPIRAÇÃO ARTIFICIAL MUITO DIFÍCIL MUITO DIFÍCIL PRATICAMENTE IMPOSSÍVEL RESULTADO FINAL PROVÁVEL NORMAL NORMAL RESTABEL. OU MORTE MORTE MORTE MORTE –

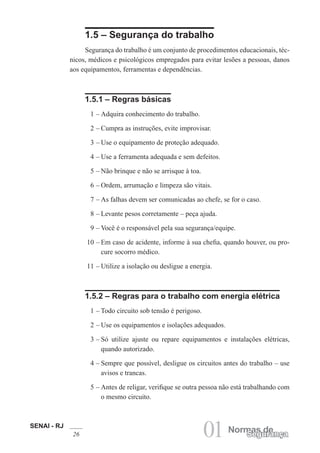

SENAI - RJ 26 01 Normas deSegurança 1.5 – Segurança do trabalho Segurança do trabalho é um conjunto de procedimentos educacionais, téc- nicos, médicos e psicológicos empregados para evitar lesões a pessoas, danos aos equipamentos, ferramentas e dependências. 1.5.1 – Regras básicas 1 – Adquira conhecimento do trabalho. 2 – Cumpra as instruções, evite improvisar. 3 – Use o equipamento de proteção adequado. 4 – Use a ferramenta adequada e sem defeitos. 5 – Não brinque e não se arrisque à toa. 6 – Ordem, arrumação e limpeza são vitais. 7 – As falhas devem ser comunicadas ao chefe, se for o caso. 8 – Levante pesos corretamente – peça ajuda. 9 – Você é o responsável pela sua segurança/equipe. 10 – Em caso de acidente, informe à sua chefia, quando houver, ou pro- cure socorro médico. 11 – Utilize a isolação ou desligue a energia. 1.5.2 – Regras para o trabalho com energia elétrica 1 – Todo circuito sob tensão é perigoso. 2 – Use os equipamentos e isolações adequados. 3 – Só utilize ajuste ou repare equipamentos e instalações elétricas, quando autorizado. 4 – Sempre que possível, desligue os circuitos antes do trabalho – use avisos e trancas. 5 – Antes de religar, verifique se outra pessoa não está trabalhando com o mesmo circuito.

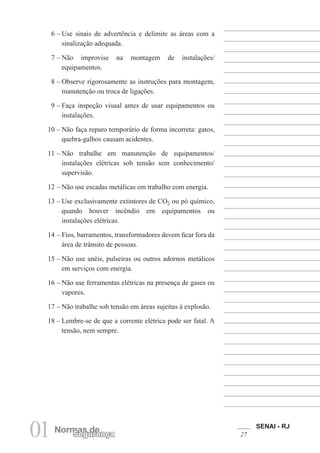

SENAI - RJ 2701 Normas deSegurança 6 – Use sinais de advertência e delimite as áreas com a sinalização adequada. 7 – Não improvise na montagem de instalações/ equipamentos. 8 – Observe rigorosamente as instruções para montagem, manutenção ou troca de ligações. 9 – Faça inspeção visual antes de usar equipamentos ou instalações. 10 – Não faça reparo temporário de forma incorreta: gatos, quebra-galhos causam acidentes. 11 – Não trabalhe em manutenção de equipamentos/ instalações elétricas sob tensão sem conhecimento/ supervisão. 12 – Não use escadas metálicas em trabalho com energia. 13 – Use exclusivamente extintores de CO2 ou pó químico, quando houver incêndio em equipamentos ou instalações elétricas. 14 – Fios, barramentos, transformadores devem ficar fora da área de trânsito de pessoas. 15 – Não use anéis, pulseiras ou outros adornos metálicos em serviços com energia. 16 – Não use ferramentas elétricas na presença de gases ou vapores. 17 – Não trabalhe sob tensão em áreas sujeitas à explosão. 18 – Lembre-se de que a corrente elétrica pode ser fatal. A tensão, nem sempre.

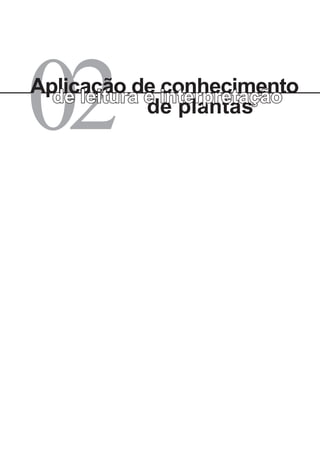

de plantas 02Aplicação de conhecimentode leitura e interpretação

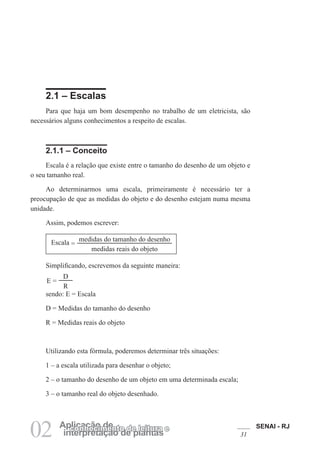

SENAI - RJ 3102 interpretação de plantas Aplicação deconhecimento de leitura e 2.1 – Escalas Para que haja um bom desempenho no trabalho de um eletricista, são necessários alguns conhecimentos a respeito de escalas. 2.1.1 – Conceito Escala é a relação que existe entre o tamanho do desenho de um objeto e o seu tamanho real. Ao determinarmos uma escala, primeiramente é necessário ter a preocupação de que as medidas do objeto e do desenho estejam numa mesma unidade. Assim, podemos escrever: medidas do tamanho do desenho medidas reais do objeto Escala = Simplificando, escrevemos da seguinte maneira: D R E = sendo: E = Escala D = Medidas do tamanho do desenho R = Medidas reais do objeto Utilizando esta fórmula, poderemos determinar três situações: 1 – a escala utilizada para desenhar o objeto; 2 – o tamanho do desenho de um objeto em uma determinada escala; 3 – o tamanho real do objeto desenhado.

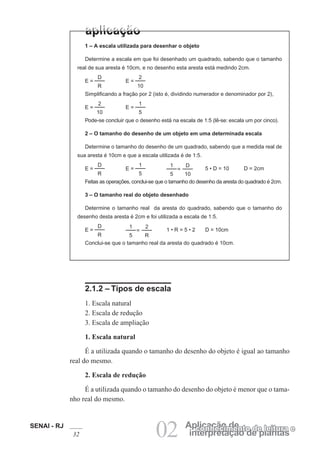

SENAI - RJ 32 02 interpretação de plantas Aplicação deconhecimento de leitura e 1 – A escala utilizada para desenhar o objeto Determine a escala em que foi desenhado um quadrado, sabendo que o tamanho real de sua aresta é 10cm, e no desenho esta aresta está medindo 2cm. D R E = 2 10 E = Simplificando a fração por 2 (isto é, dividindo numerador e denominador por 2), 2 10 E = 1 5 E = Pode-se concluir que o desenho está na escala de 1:5 (lê-se: escala um por cinco). 2 – O tamanho do desenho de um objeto em uma determinada escala Determine o tamanho do desenho de um quadrado, sabendo que a medida real de sua aresta é 10cm e que a escala utilizada é de 1:5. D R E = 1 5 E = D 10 = 1 5 5 • D = 10 D = 2cm Feitas as operações, conclui-se que o tamanho do desenho da aresta do quadrado é 2cm. 3 – O tamanho real do objeto desenhado Determine o tamanho real da aresta do quadrado, sabendo que o tamanho do desenho desta aresta é 2cm e foi utilizada a escala de 1:5. D R E = 2 R = 1 5 1 • R = 5 • 2 D = 10cm Conclui-se que o tamanho real da aresta do quadrado é 10cm. 2.1.2 – Tipos de escala 1. Escala natural 2. Escala de redução 3. Escala de ampliação 1. Escala natural É a utilizada quando o tamanho do desenho do objeto é igual ao tamanho real do mesmo. 2. Escala de redução É a utilizada quando o tamanho do desenho do objeto é menor que o tama- nho real do mesmo.

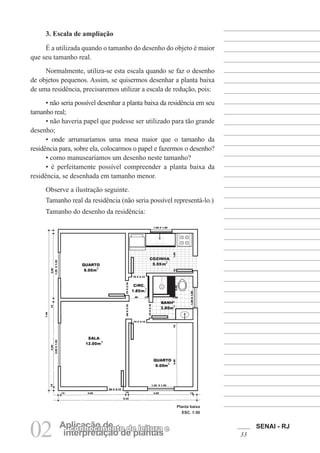

SENAI - RJ 3302 interpretação de plantas Aplicação deconhecimento de leitura e 3. Escala de ampliação É a utilizada quando o tamanho do desenho do objeto é maior que seu tamanho real. Normalmente, utiliza-se esta escala quando se faz o desenho de objetos pequenos. Assim, se quisermos desenhar a planta baixa de uma residência, precisaremos utilizar a escala de redução, pois: • não seria possível desenhar a planta baixa da residência em seu tamanho real; • não haveria papel que pudesse ser utilizado para tão grande desenho; • onde arrumaríamos uma mesa maior que o tamanho da residência para, sobre ela, colocarmos o papel e fazermos o desenho? • como manusearíamos um desenho neste tamanho? • é perfeitamente possível compreender a planta baixa da residência, se desenhada em tamanho menor. Observe a ilustração seguinte. Tamanho real da residência (não seria possível representá-lo.) Tamanho do desenho da residência: Planta baixa ESC. 1:50

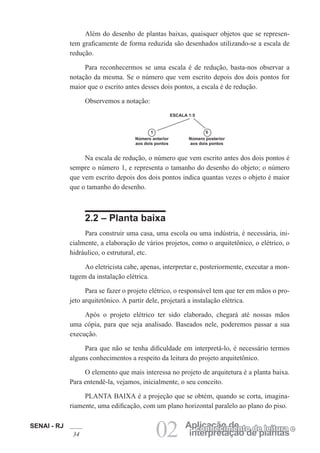

SENAI - RJ 34 02 interpretação de plantas Aplicação deconhecimento de leitura e Além do desenho de plantas baixas, quaisquer objetos que se represen- tem graficamente de forma reduzida são desenhados utilizando-se a escala de redução. Para reconhecermos se uma escala é de redução, basta-nos observar a notação da mesma. Se o número que vem escrito depois dos dois pontos for maior que o escrito antes desses dois pontos, a escala é de redução. Observemos a notação: ESCALA 1:5 1 Número anterior aos dois pontos 5 Número posterior aos dois pontos Na escala de redução, o número que vem escrito antes dos dois pontos é sempre o número 1, e representa o tamanho do desenho do objeto; o número que vem escrito depois dos dois pontos indica quantas vezes o objeto é maior que o tamanho do desenho. 2.2 – Planta baixa Para construir uma casa, uma escola ou uma indústria, é necessária, ini- cialmente, a elaboração de vários projetos, como o arquitetônico, o elétrico, o hidráulico, o estrutural, etc. Ao eletricista cabe, apenas, interpretar e, posteriormente, executar a mon- tagem da instalação elétrica. Para se fazer o projeto elétrico, o responsável tem que ter em mãos o pro- jeto arquitetônico. A partir dele, projetará a instalação elétrica. Após o projeto elétrico ter sido elaborado, chegará até nossas mãos uma cópia, para que seja analisado. Baseados nele, poderemos passar a sua execução. Para que não se tenha dificuldade em interpretá-lo, é necessário termos alguns conhecimentos a respeito da leitura do projeto arquitetônico. O elemento que mais interessa no projeto de arquitetura é a planta baixa. Para entendê-la, vejamos, inicialmente, o seu conceito. PLANTA BAIXA é a projeção que se obtém, quando se corta, imagina- riamente, uma edificação, com um plano horizontal paralelo ao plano do piso.

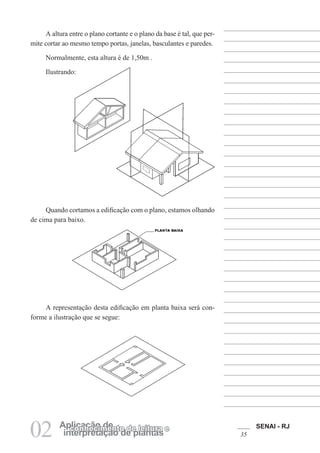

SENAI - RJ 3502 interpretação de plantas Aplicação deconhecimento de leitura e A altura entre o plano cortante e o plano da base é tal, que per- mite cortar ao mesmo tempo portas, janelas, basculantes e paredes. Normalmente, esta altura é de 1,50m . Ilustrando: Quando cortamos a edificação com o plano, estamos olhando de cima para baixo. A representação desta edificação em planta baixa será con- forme a ilustração que se segue:

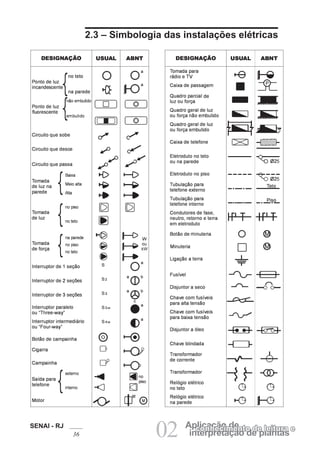

SENAI - RJ 36 02 interpretação de plantas Aplicação deconhecimento de leitura e 2.3 – Simbologia das instalações elétricas

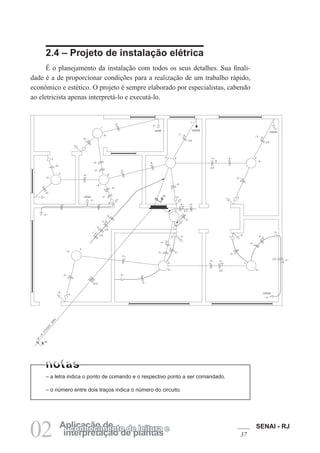

SENAI - RJ 3702 interpretação de plantas Aplicação deconhecimento de leitura e 2.4 – Projeto de instalação elétrica É o planejamento da instalação com todos os seus detalhes. Sua finali- dade é a de proporcionar condições para a realização de um trabalho rápido, econômico e estético. O projeto é sempre elaborado por especialistas, cabendo ao eletricista apenas interpretá-lo e executá-lo. – a letra indica o ponto de comando e o respectivo ponto a ser comandado. – o número entre dois traços indica o número do circuito.

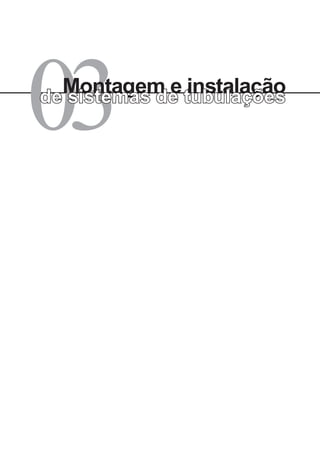

03Montagem e instalaçãode sistemas de tubulações

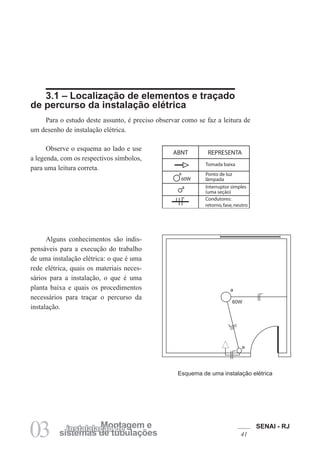

SENAI - RJ 4103 sistemas de tubulações Montagem einstalalação de 3.1 – Localização de elementos e traçado de percurso da instalação elétrica Para o estudo deste assunto, é preciso observar como se faz a leitura de um desenho de instalação elétrica. Esquema de uma instalação elétrica a a 60W ABNT REPRESENTA a Tomada baixa Ponto de luz lâmpada Interruptor simples (uma seção) Condutores: retorno,fase,neutro a 60W Observe o esquema ao lado e use a legenda, com os respectivos símbolos, para uma leitura correta. Alguns conhecimentos são indis- pensáveis para a execução do trabalho de uma instalação elétrica: o que é uma rede elétrica, quais os materiais neces- sários para a instalação, o que é uma planta baixa e quais os procedimentos necessários para traçar o percurso da instalação.

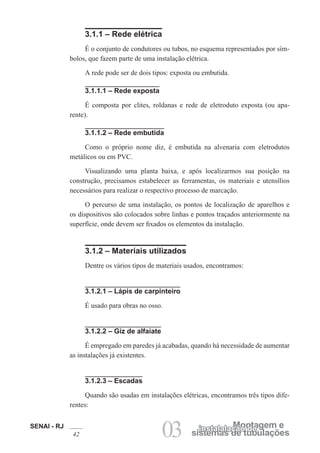

SENAI - RJ 42 03 sistemas de tubulações Montagem einstalalação de 3.1.1 – Rede elétrica É o conjunto de condutores ou tubos, no esquema representados por sím- bolos, que fazem parte de uma instalação elétrica. A rede pode ser de dois tipos: exposta ou embutida. 3.1.1.1 – Rede exposta É composta por clites, roldanas e rede de eletroduto exposta (ou apa- rente). 3.1.1.2 – Rede embutida Como o próprio nome diz, é embutida na alvenaria com eletrodutos metálicos ou em PVC. Visualizando uma planta baixa, e após localizarmos sua posição na construção, precisamos estabelecer as ferramentas, os materiais e utensílios necessários para realizar o respectivo processo de marcação. O percurso de uma instalação, os pontos de localização de aparelhos e os dispositivos são colocados sobre linhas e pontos traçados anteriormente na superfície, onde devem ser fixados os elementos da instalação. 3.1.2 – Materiais utilizados Dentre os vários tipos de materiais usados, encontramos: 3.1.2.1 – Lápis de carpinteiro É usado para obras no osso. 3.1.2.2 – Giz de alfaiate É empregado em paredes já acabadas, quando há necessidade de aumentar as instalações já existentes. 3.1.2.3 – Escadas Quando são usadas em instalações elétricas, encontramos três tipos dife- rentes:

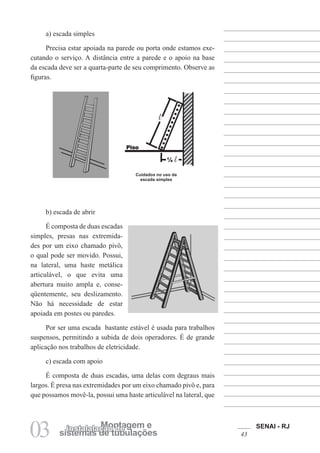

SENAI - RJ 4303 sistemas de tubulações Montagem einstalalação de b) escada de abrir É composta de duas escadas simples, presas nas extremida- des por um eixo chamado pivô, o qual pode ser movido. Possui, na lateral, uma haste metálica articulável, o que evita uma abertura muito ampla e, conse- qüentemente, seu deslizamento. Não há necessidade de estar apoiada em postes ou paredes. Por ser uma escada bastante estável é usada para trabalhos suspensos, permitindo a subida de dois operadores. É de grande aplicação nos trabalhos de eletricidade. c) escada com apoio É composta de duas escadas, uma delas com degraus mais largos. É presa nas extremidades por um eixo chamado pivô e, para que possamos movê-la, possui uma haste articulável na lateral, que Cuidados no uso da escada simples a) escada simples Precisa estar apoiada na parede ou porta onde estamos exe- cutando o serviço. A distância entre a parede e o apoio na base da escada deve ser a quarta-parte de seu comprimento. Observe as figuras.

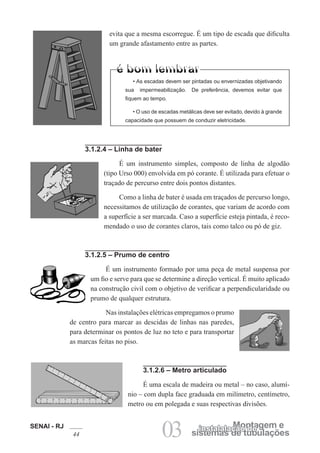

SENAI - RJ 44 03 sistemas de tubulações Montagem einstalalação de 3.1.2.4 – Linha de bater É um instrumento simples, composto de linha de algodão (tipo Urso 000) envolvida em pó corante. É utilizada para efetuar o traçado de percurso entre dois pontos distantes. Como a linha de bater é usada em traçados de percurso longo, necessitamos de utilização de corantes, que variam de acordo com a superfície a ser marcada. Caso a superfície esteja pintada, é reco- mendado o uso de corantes claros, tais como talco ou pó de giz. 3.1.2.5 – Prumo de centro É um instrumento formado por uma peça de metal suspensa por um fio e serve para que se determine a direção vertical. É muito aplicado na construção civil com o objetivo de verificar a perpendicularidade ou prumo de qualquer estrutura. Nas instalações elétricas empregamos o prumo de centro para marcar as descidas de linhas nas paredes, para determinar os pontos de luz no teto e para transportar as marcas feitas no piso. 3.1.2.6 – Metro articulado É uma escala de madeira ou metal – no caso, alumí- nio – com dupla face graduada em milímetro, centímetro, metro ou em polegada e suas respectivas divisões. evita que a mesma escorregue. É um tipo de escada que dificulta um grande afastamento entre as partes. • As escadas devem ser pintadas ou envernizadas objetivando sua impermeabilização. De preferência, devemos evitar que fiquem ao tempo. • O uso de escadas metálicas deve ser evitado, devido à grande capacidade que possuem de conduzir eletricidade.

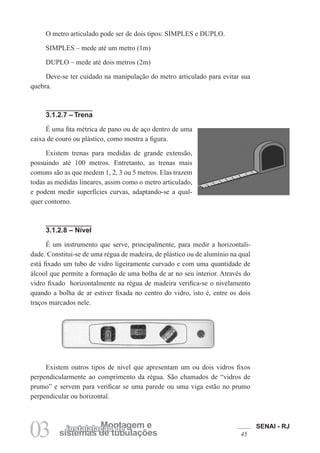

SENAI - RJ 4503 sistemas de tubulações Montagem einstalalação de O metro articulado pode ser de dois tipos: SIMPLES e DUPLO. SIMPLES – mede até um metro (1m) DUPLO – mede até dois metros (2m) Deve-se ter cuidado na manipulação do metro articulado para evitar sua quebra. 3.1.2.7 – Trena É uma fita métrica de pano ou de aço dentro de uma caixa de couro ou plástico, como mostra a figura. Existem trenas para medidas de grande extensão, possuindo até 100 metros. Entretanto, as trenas mais comuns são as que medem 1, 2, 3 ou 5 metros. Elas trazem todas as medidas lineares, assim como o metro articulado, e podem medir superfícies curvas, adaptando-se a qual- quer contorno. 3.1.2.8 – Nível É um instrumento que serve, principalmente, para medir a horizontali- dade. Constitui-se de uma régua de madeira, de plástico ou de alumínio na qual está fixado um tubo de vidro ligeiramente curvado e com uma quantidade de álcool que permite a formação de uma bolha de ar no seu interior. Através do vidro fixado horizontalmente na régua de madeira verifica-se o nivelamento quando a bolha de ar estiver fixada no centro do vidro, isto é, entre os dois traços marcados nele. Existem outros tipos de nível que apresentam um ou dois vidros fixos perpendicularmente ao comprimento da régua. São chamados de “vidros de prumo” e servem para verificar se uma parede ou uma viga estão no prumo perpendicular ou horizontal.

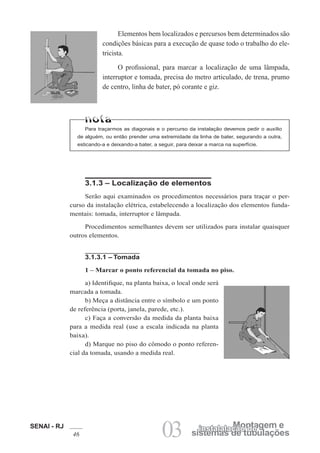

SENAI - RJ 46 03 sistemas de tubulações Montagem einstalalação de Elementos bem localizados e percursos bem determinados são condições básicas para a execução de quase todo o trabalho do ele- tricista. O profissional, para marcar a localização de uma lâmpada, interruptor e tomada, precisa do metro articulado, de trena, prumo de centro, linha de bater, pó corante e giz. Para traçarmos as diagonais e o percurso da instalação devemos pedir o auxílio de alguém, ou então prender uma extremidade da linha de bater, segurando a outra, esticando-a e deixando-a bater, a seguir, para deixar a marca na superfície. 3.1.3 – Localização de elementos Serão aqui examinados os procedimentos necessários para traçar o per- curso da instalação elétrica, estabelecendo a localização dos elementos funda- mentais: tomada, interruptor e lâmpada. Procedimentos semelhantes devem ser utilizados para instalar quaisquer outros elementos. 3.1.3.1 – Tomada 1 – Marcar o ponto referencial da tomada no piso. a) Identifique, na planta baixa, o local onde será marcada a tomada. b) Meça a distância entre o símbolo e um ponto de referência (porta, janela, parede, etc.). c) Faça a conversão da medida da planta baixa para a medida real (use a escala indicada na planta baixa). d) Marque no piso do cômodo o ponto referen- cial da tomada, usando a medida real.

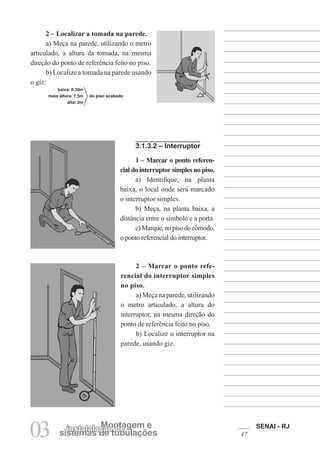

SENAI - RJ 4703 sistemas de tubulações Montagem einstalalação de 2 – Marcar o ponto refe- rencial do interruptor simples no piso. a) Meça na parede, utilizando o metro articulado, a altura do interruptor, na mesma direção do ponto de referência feito no piso. b) Localize o interruptor na parede, usando giz. 2 – Localizar a tomada na parede. a) Meça na parede, utilizando o metro articulado, a altura da tomada, na mesma direção do ponto de referência feito no piso. b) Localize a tomada na parede usando o giz: baixa: 0,30m meia altura: 1,5m do piso acabado alta: 2m 3.1.3.2 – Interruptor 1 – Marcar o ponto referen- cial do interruptor simples no piso. a) Identifique, na planta baixa, o local onde será marcado o interruptor simples. b) Meça, na planta baixa, a distância entre o símbolo e a porta. c)Marque,nopisodocômodo, o ponto referencial do interruptor.

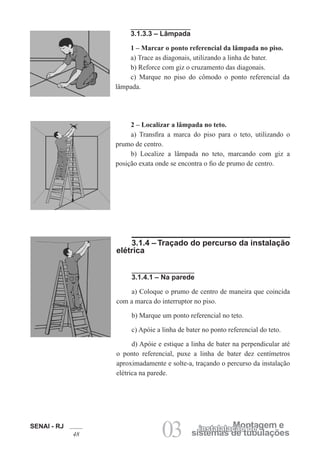

SENAI - RJ 48 03 sistemas de tubulações Montagem einstalalação de 3.1.3.3 – Lâmpada 1 – Marcar o ponto referencial da lâmpada no piso. a) Trace as diagonais, utilizando a linha de bater. b) Reforce com giz o cruzamento das diagonais. c) Marque no piso do cômodo o ponto referencial da lâmpada. 2 – Localizar a lâmpada no teto. a) Transfira a marca do piso para o teto, utilizando o prumo de centro. b) Localize a lâmpada no teto, marcando com giz a posição exata onde se encontra o fio de prumo de centro. 3.1.4 – Traçado do percurso da instalação elétrica 3.1.4.1 – Na parede a) Coloque o prumo de centro de maneira que coincida com a marca do interruptor no piso. b) Marque um ponto referencial no teto. c) Apóie a linha de bater no ponto referencial do teto. d) Apóie e estique a linha de bater na perpendicular até o ponto referencial, puxe a linha de bater dez centímetros aproximadamente e solte-a, traçando o percurso da instalação elétrica na parede.

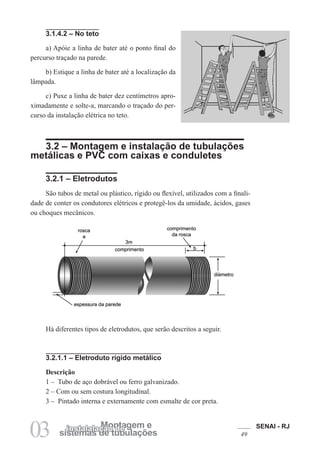

SENAI - RJ 4903 sistemas de tubulações Montagem einstalalação de 3.1.4.2 – No teto a) Apóie a linha de bater até o ponto final do percurso traçado na parede. b) Estique a linha de bater até a localização da lâmpada. c) Puxe a linha de bater dez centímetros apro- ximadamente e solte-a, marcando o traçado do per- curso da instalação elétrica no teto. 3.2 – Montagem e instalação de tubulações metálicas e PVC com caixas e conduletes 3.2.1 – Eletrodutos São tubos de metal ou plástico, rígido ou flexível, utilizados com a finali- dade de conter os condutores elétricos e protegê-los da umidade, ácidos, gases ou choques mecânicos. Há diferentes tipos de eletrodutos, que serão descritos a seguir. 3.2.1.1 – Eletroduto rígido metálico Descrição 1 – Tubo de aço dobrável ou ferro galvanizado. 2 – Com ou sem costura longitudinal. 3 – Pintado interna e externamente com esmalte de cor preta.

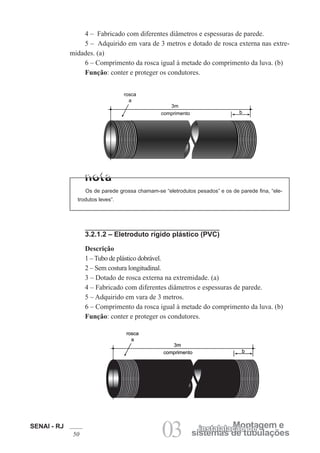

SENAI - RJ 50 03 sistemas de tubulações Montagem einstalalação de 4 – Fabricado com diferentes diâmetros e espessuras de parede. 5 – Adquirido em vara de 3 metros e dotado de rosca externa nas extre- midades. (a) 6 – Comprimento da rosca igual à metade do comprimento da luva. (b) Função: conter e proteger os condutores. Os de parede grossa chamam-se “eletrodutos pesados” e os de parede fina, “ele- trodutos leves”. 3.2.1.2 – Eletroduto rígido plástico (PVC) Descrição 1 – Tubo de plástico dobrável. 2 – Sem costura longitudinal. 3 – Dotado de rosca externa na extremidade. (a) 4 – Fabricado com diferentes diâmetros e espessuras de parede. 5 – Adquirido em vara de 3 metros. 6 – Comprimento da rosca igual à metade do comprimento da luva. (b) Função: conter e proteger os condutores.

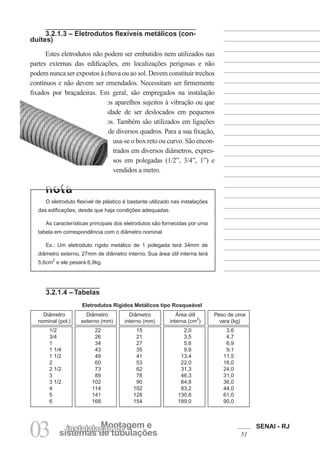

SENAI - RJ 5103 sistemas de tubulações Montagem einstalalação de Eletrodutos Rígidos Metálicos tipo Rosqueável Diâmetro nominal (pol.) Diâmetro externo (mm) Diâmetro interno (mm) Área útil interna (cm 2 ) Peso de uma vara (kg) 1/2 22 15 2,0 3,6 3/4 26 21 3,5 4,7 1 34 27 5,6 6,9 1 1/4 43 35 9,8 9,1 1 1/2 49 41 13,4 11,5 2 60 53 22,0 16,0 2 1/2 73 62 31,3 24,0 3 89 78 46,3 31,0 3 1/2 102 90 64,8 36,0 4 114 102 83,2 44,0 5 141 128 130,8 61,0 6 168 154 189,0 90,0 3.2.1.3 – Eletrodutos flexíveis metálicos (con- duítes) Estes eletrodutos não podem ser embutidos nem utilizados nas partes externas das edificações, em localizações perigosas e não podem nunca ser expostos à chuva ou ao sol. Devem constituir trechos contínuos e não devem ser emendados. Necessitam ser firmemente fixados por braçadeiras. Em geral, são empregados na instalação de motores ou de outros aparelhos sujeitos à vibração ou que tenham necessidade de ser deslocados em pequenos percursos. Também são utilizados em ligações de diversos quadros. Para a sua fixação, usa-se o box reto ou curvo. São encon- trados em diversos diâmetros, expres- sos em polegadas (1/2”, 3/4”, 1”) e vendidos a metro. O eletroduto flexível de plástico é bastante utilizado nas instalações das edificações, desde que haja condições adequadas. As características principais dos eletrodutos são fornecidas por uma tabela em correspondência com o diâmetro nominal. Ex.: Um eletroduto rígido metálico de 1 polegada terá 34mm de diâmetro externo, 27mm de diâmetro interno. Sua área útil interna terá 5,6cm2 e ele pesará 6,9kg. 3.2.1.4 – Tabelas

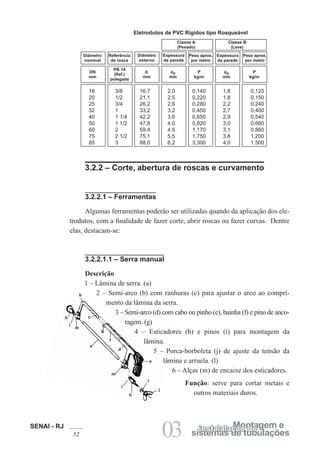

SENAI - RJ 52 03 sistemas de tubulações Montagem einstalalação de Eletrodutos de PVC Rígidos tipo Rosqueável 16 3/8 16,7 2,0 0,140 1,8 0,120 20 1/2 21,1 2,5 0,220 1,8 0,150 25 3/4 26,2 2,6 0,280 2,2 0,240 32 1 33,2 3,2 0,450 2,7 0,400 40 1 1/4 42,2 3,6 0,650 2,9 0,540 50 1 1/2 47,8 4,0 0,820 3,0 0,660 60 2 59,4 4,6 1,170 3,1 0,860 75 2 1/2 75,1 5,5 1,750 3,8 1,200 85 3 88,0 6,2 3,300 4,0 1,500 3.2.2 – Corte, abertura de roscas e curvamento 3.2.2.1 – Ferramentas Algumas ferramentas poderâo ser utilizadas quando da aplicação dos ele- trodutos, com a finalidade de fazer corte, abrir roscas ou fazer curvas. Dentre elas, destacam-se: 3.2.2.1.1 – Serra manual Descrição 1 – Lâmina de serra. (a) 2 – Semi-arco (b) com ranhuras (c) para ajustar o arco ao compri- mento da lâmina da serra. 3 – Semi-arco (d) com cabo ou pinho (e), bainha (f) e pino de anco- ragem. (g) 4 – Esticadores (h) e pinos (i) para montagem da lâmina. 5 – Porca-borboleta (j) de ajuste da tensão da lâmina e arruela. (l) 6 – Alças (m) de encaixe dos esticadores. Função: serve para cortar metais e outros materiais duros. Classe A (Pesado) Classe B (Leve) Diâmetro nominal Referência de rosca Diâmetro externo Espessura da parede Peso aprox. por metro Espessura da parede Peso aprox. por metro DN mm PB 14 (Ref.) polegada d. mm ep mm P kg/m P kg/m ep mm a m i h l j e d f g c b h i m

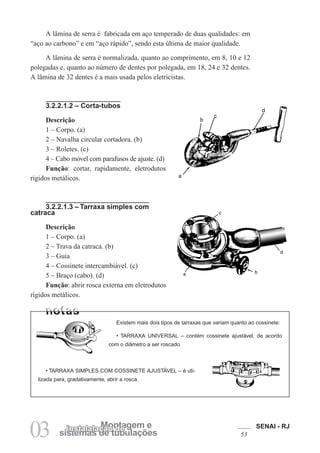

SENAI - RJ 5303 sistemas de tubulações Montagem einstalalação de Existem mais dois tipos de tarraxas que variam quanto ao cossinete: • TARRAXA UNIVERSAL – contém cossinete ajustável, de acordo com o diâmetro a ser roscado. • TARRAXA SIMPLES COM COSSINETE AJUSTÁVEL – é uti- lizada para, gradativamente, abrir a rosca. A lâmina de serra é fabricada em aço temperado de duas qualidades: em “aço ao carbono” e em “aço rápido”, sendo esta última de maior qualidade. A lâmina de serra é normalizada, quanto ao comprimento, em 8, 10 e 12 polegadas e, quanto ao número de dentes por polegada, em 18, 24 e 32 dentes. A lâmina de 32 dentes é a mais usada pelos eletricistas. 3.2.2.1.2 – Corta-tubos Descrição 1 – Corpo. (a) 2 – Navalha circular cortadora. (b) 3 – Roletes. (c) 4 – Cabo móvel com parafusos de ajuste. (d) Função: cortar, rapidamente, eletrodutos rígidos metálicos. 3.2.2.1.3 – Tarraxa simples com catraca Descrição 1 – Corpo. (a) 2 – Trava da catraca. (b) 3 – Guia 4 – Cossinete intercambiável. (c) 5 – Braço (cabo). (d) Função: abrir rosca externa em eletrodutos rígidos metálicos.

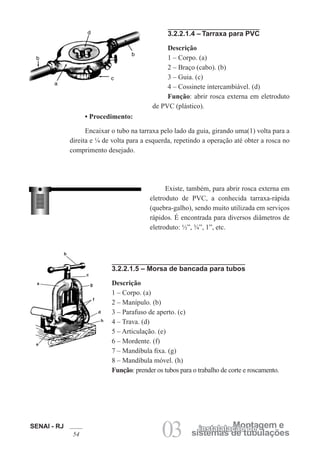

SENAI - RJ 54 03 sistemas de tubulações Montagem einstalalação de 3.2.2.1.4 – Tarraxa para PVC Descrição 1 – Corpo. (a) 2 – Braço (cabo). (b) 3 – Guia. (c) 4 – Cossinete intercambiável. (d) Função: abrir rosca externa em eletroduto de PVC (plástico). • Procedimento: Encaixar o tubo na tarraxa pelo lado da guia, girando uma(1) volta para a direita e 1⁄4 de volta para a esquerda, repetindo a operação até obter a rosca no comprimento desejado. Existe, também, para abrir rosca externa em eletroduto de PVC, a conhecida tarraxa-rápida (quebra-galho), sendo muito utilizada em serviços rápidos. É encontrada para diversos diâmetros de eletroduto: 1⁄2”, 3⁄4”, 1”, etc. 3.2.2.1.5 – Morsa de bancada para tubos Descrição 1 – Corpo. (a) 2 – Manípulo. (b) 3 – Parafuso de aperto. (c) 4 – Trava. (d) 5 – Articulação. (e) 6 – Mordente. (f) 7 – Mandíbula fixa. (g) 8 – Mandíbula móvel. (h) Função: prender os tubos para o trabalho de corte e roscamento. a b c g f d h e

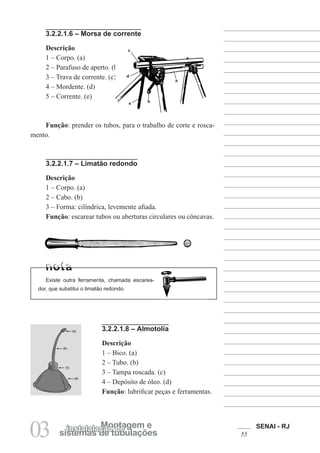

SENAI - RJ 5503 sistemas de tubulações Montagem einstalalação de Existe outra ferramenta, chamada escarea- dor, que substitui o limatão redondo. 3.2.2.1.6 – Morsa de corrente Descrição 1 – Corpo. (a) 2 – Parafuso de aperto. (b) 3 – Trava de corrente. (c) 4 – Mordente. (d) 5 – Corrente. (e) 3.2.2.1.8 – Almotolia Descrição 1 – Bico. (a) 2 – Tubo. (b) 3 – Tampa roscada. (c) 4 – Depósito de óleo. (d) Função: lubrificar peças e ferramentas. Função: prender os tubos, para o trabalho de corte e rosca- mento. 3.2.2.1.7 – Limatão redondo Descrição 1 – Corpo. (a) 2 – Cabo. (b) 3 – Forma: cilíndrica, levemente afiada. Função: escarear tubos ou aberturas circulares ou côncavas. a b c d e

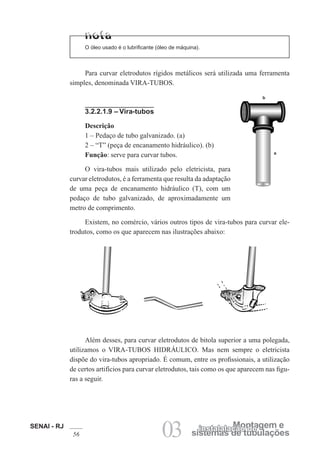

SENAI - RJ 56 03 sistemas de tubulações Montagem einstalalação de O óleo usado é o lubrificante (óleo de máquina). Para curvar eletrodutos rígidos metálicos será utilizada uma ferramenta simples, denominada VIRA-TUBOS. 3.2.2.1.9 – Vira-tubos Descrição 1 – Pedaço de tubo galvanizado. (a) 2 – “T” (peça de encanamento hidráulico). (b) Função: serve para curvar tubos. O vira-tubos mais utilizado pelo eletricista, para curvar eletrodutos, é a ferramenta que resulta da adaptação de uma peça de encanamento hidráulico (T), com um pedaço de tubo galvanizado, de aproximadamente um metro de comprimento. Existem, no comércio, vários outros tipos de vira-tubos para curvar ele- trodutos, como os que aparecem nas ilustrações abaixo: Além desses, para curvar eletrodutos de bitola superior a uma polegada, utilizamos o VIRA-TUBOS HIDRÁULICO. Mas nem sempre o eletricista dispõe do vira-tubos apropriado. É comum, entre os profissionais, a utilização de certos artifícios para curvar eletrodutos, tais como os que aparecem nas figu- ras a seguir. b a

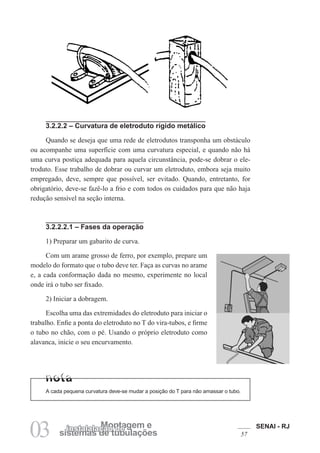

SENAI - RJ 5703 sistemas de tubulações Montagem einstalalação de 3.2.2.2 – Curvatura de eletroduto rígido metálico Quando se deseja que uma rede de eletrodutos transponha um obstáculo ou acompanhe uma superfície com uma curvatura especial, e quando não há uma curva postiça adequada para aquela circunstância, pode-se dobrar o ele- troduto. Esse trabalho de dobrar ou curvar um eletroduto, embora seja muito empregado, deve, sempre que possível, ser evitado. Quando, entretanto, for obrigatório, deve-se fazê-lo a frio e com todos os cuidados para que não haja redução sensível na seção interna. 3.2.2.2.1 – Fases da operação 1) Preparar um gabarito de curva. Com um arame grosso de ferro, por exemplo, prepare um modelo do formato que o tubo deve ter. Faça as curvas no arame e, a cada conformação dada no mesmo, experimente no local onde irá o tubo ser fixado. 2) Iniciar a dobragem. Escolha uma das extremidades do eletroduto para iniciar o trabalho. Enfie a ponta do eletroduto no T do vira-tubos, e firme o tubo no chão, com o pé. Usando o próprio eletroduto como alavanca, inicie o seu encurvamento. A cada pequena curvatura deve-se mudar a posição do T para não amassar o tubo.

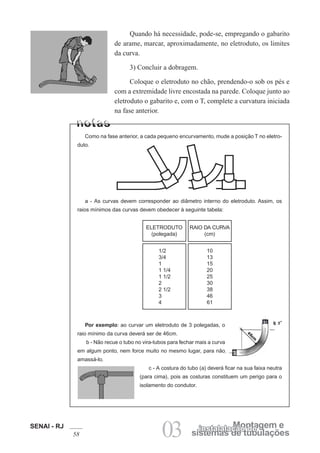

SENAI - RJ 58 03 sistemas de tubulações Montagem einstalalação de Quando há necessidade, pode-se, empregando o gabarito de arame, marcar, aproximadamente, no eletroduto, os limites da curva. 3) Concluir a dobragem. Coloque o eletroduto no chão, prendendo-o sob os pés e com a extremidade livre encostada na parede. Coloque junto ao eletroduto o gabarito e, com o T, complete a curvatura iniciada na fase anterior. Como na fase anterior, a cada pequeno encurvamento, mude a posição T no eletro- duto. ELETRODUTO (polegada) RAIO DA CURVA (cm) 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 10 13 15 20 25 30 38 46 61 a - As curvas devem corresponder ao diâmetro interno do eletroduto. Assim, os raios mínimos das curvas devem obedecer à seguinte tabela: Por exemplo: ao curvar um eletroduto de 3 polegadas, o raio mínimo da curva deverá ser de 46cm. b - Não recue o tubo no vira-tubos para fechar mais a curva em algum ponto, nem force muito no mesmo lugar, para não amassá-lo. c - A costura do tubo (a) deverá ficar na sua faixa neutra (para cima), pois as costuras constituem um perigo para o isolamento do condutor.

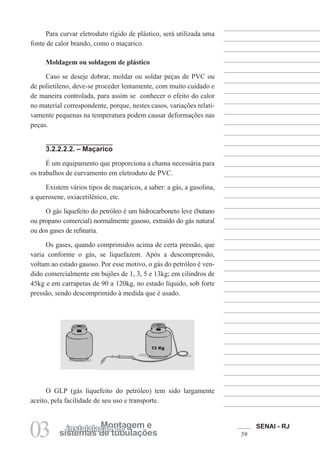

SENAI - RJ 5903 sistemas de tubulações Montagem einstalalação de Para curvar eletroduto rígido de plástico, será utilizada uma fonte de calor brando, como o maçarico. Moldagem ou soldagem de plástico Caso se deseje dobrar, moldar ou soldar peças de PVC ou de polietileno, deve-se proceder lentamente, com muito cuidado e de maneira controlada, para assim se conhecer o efeito do calor no material correspondente, porque, nestes casos, variações relati- vamente pequenas na temperatura podem causar deformações nas peças. 3.2.2.2.2. – Maçarico É um equipamento que proporciona a chama necessária para os trabalhos de curvamento em eletroduto de PVC. Existem vários tipos de maçaricos, a saber: a gás, a gasolina, a querosene, oxiacetilênico, etc. O gás liquefeito do petróleo é um hidrocarboneto leve (butano ou propano comercial) normalmente gasoso, extraído do gás natural ou dos gases de refinaria. Os gases, quando comprimidos acima de certa pressão, que varia conforme o gás, se liquefazem. Após a descompressão, voltam ao estado gasoso. Por esse motivo, o gás do petróleo é ven- dido comercialmente em bujões de 1, 3, 5 e 13kg; em cilindros de 45kg e em carrapetas de 90 a 120kg, no estado líquido, sob forte pressão, sendo descomprimido à medida que é usado. O GLP (gás liquefeito do petróleo) tem sido largamente aceito, pela facilidade de seu uso e transporte.

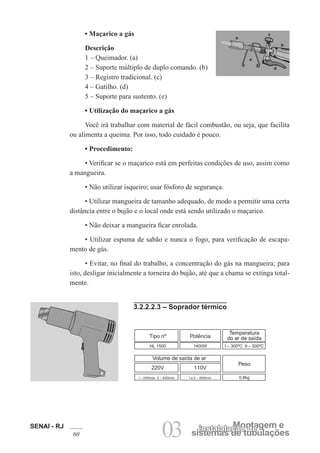

SENAI - RJ 60 03 sistemas de tubulações Montagem einstalalação de Tipo nº Potência Temperatura do ar de saída HL 1500 1400W I – 300ºC II – 500ºC Volume de saída de ar Peso 220V 110V I – 240l/min II – 400l/min I e II – 400l/min 0,8kg • Maçarico a gás Descrição 1 – Queimador. (a) 2 – Suporte múltiplo de duplo comando. (b) 3 – Registro tradicional. (c) 4 – Gatilho. (d) 5 – Suporte para sustento. (e) • Utilização do maçarico a gás Você irá trabalhar com material de fácil combustão, ou seja, que facilita ou alimenta a queima. Por isso, todo cuidado é pouco. • Procedimento: • Verificar se o maçarico está em perfeitas condições de uso, assim como a mangueira. • Não utilizar isqueiro; usar fósforo de segurança. • Utilizar mangueira de tamanho adequado, de modo a permitir uma certa distância entre o bujão e o local onde está sendo utilizado o maçarico. • Não deixar a mangueira ficar enrolada. • Utilizar espuma de sabão e nunca o fogo, para verificação de escapa- mento de gás. • Evitar, no final do trabalho, a concentração do gás na mangueira; para isto, desligar inicialmente a torneira do bujão, até que a chama se extinga total- mente. 3.2.2.2.3 – Soprador térmico a e c b d

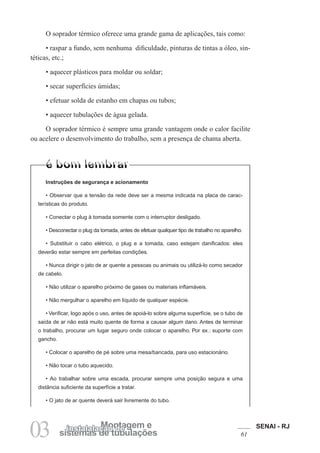

SENAI - RJ 6103 sistemas de tubulações Montagem einstalalação de O soprador térmico oferece uma grande gama de aplicações, tais como: • raspar a fundo, sem nenhuma dificuldade, pinturas de tintas a óleo, sin- téticas, etc.; • aquecer plásticos para moldar ou soldar; • secar superfícies úmidas; • efetuar solda de estanho em chapas ou tubos; • aquecer tubulações de água gelada. O soprador térmico é sempre uma grande vantagem onde o calor facilite ou acelere o desenvolvimento do trabalho, sem a presença de chama aberta. Instruções de segurança e acionamento • Observar que a tensão da rede deve ser a mesma indicada na placa de carac- terísticas do produto. • Conectar o plug à tomada somente com o interruptor desligado. • Desconectar o plug da tomada, antes de efetuar qualquer tipo de trabalho no aparelho. • Substituir o cabo elétrico, o plug e a tomada, caso estejam danificados: eles deverão estar sempre em perfeitas condições. • Nunca dirigir o jato de ar quente a pessoas ou animais ou utilizá-lo como secador de cabelo. • Não utilizar o aparelho próximo de gases ou materiais inflamáveis. • Não mergulhar o aparelho em líquido de qualquer espécie. • Verificar, logo após o uso, antes de apoiá-lo sobre alguma superfície, se o tubo de saída de ar não está muito quente de forma a causar algum dano. Antes de terminar o trabalho, procurar um lugar seguro onde colocar o aparelho. Por ex.: suporte com gancho. • Colocar o aparelho de pé sobre uma mesa/bancada, para uso estacionário. • Não tocar o tubo aquecido. • Ao trabalhar sobre uma escada, procurar sempre uma posição segura e uma distância suficiente da superfície a tratar. • O jato de ar quente deverá sair livremente do tubo.

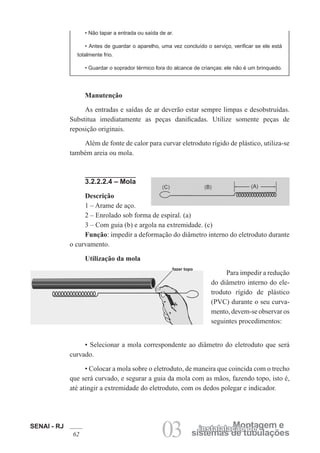

SENAI - RJ 62 03 sistemas de tubulações Montagem einstalalação de • Não tapar a entrada ou saída de ar. • Antes de guardar o aparelho, uma vez concluído o serviço, verificar se ele está totalmente frio. • Guardar o soprador térmico fora do alcance de crianças: ele não é um brinquedo. Manutenção As entradas e saídas de ar deverão estar sempre limpas e desobstruídas. Substitua imediatamente as peças danificadas. Utilize somente peças de reposição originais. Além de fonte de calor para curvar eletroduto rígido de plástico, utiliza-se também areia ou mola. 3.2.2.2.4 – Mola Descrição 1 – Arame de aço. 2 – Enrolado sob forma de espiral. (a) 3 – Com guia (b) e argola na extremidade. (c) Função: impedir a deformação do diâmetro interno do eletroduto durante o curvamento. Utilização da mola Para impedir a redução do diâmetro interno do ele- troduto rígido de plástico (PVC) durante o seu curva- mento, devem-se observar os seguintes procedimentos: • Selecionar a mola correspondente ao diâmetro do eletroduto que será curvado. • Colocar a mola sobre o eletroduto, de maneira que coincida com o trecho que será curvado, e segurar a guia da mola com as mãos, fazendo topo, isto é, até atingir a extremidade do eletroduto, com os dedos polegar e indicador. fazer topo

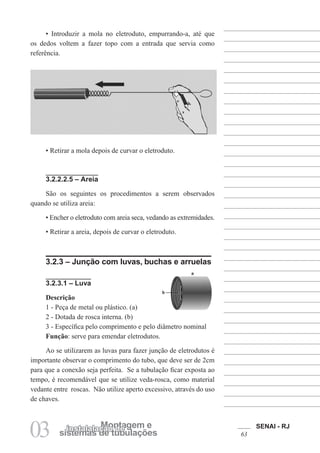

SENAI - RJ 6303 sistemas de tubulações Montagem einstalalação de b a • Introduzir a mola no eletroduto, empurrando-a, até que os dedos voltem a fazer topo com a entrada que servia como referência. • Retirar a mola depois de curvar o eletroduto. 3.2.2.2.5 – Areia São os seguintes os procedimentos a serem observados quando se utiliza areia: • Encher o eletroduto com areia seca, vedando as extremidades. • Retirar a areia, depois de curvar o eletroduto. 3.2.3 – Junção com luvas, buchas e arruelas 3.2.3.1 – Luva Descrição 1 - Peça de metal ou plástico. (a) 2 - Dotada de rosca interna. (b) 3 - Específica pelo comprimento e pelo diâmetro nominal Função: serve para emendar eletrodutos. Ao se utilizarem as luvas para fazer junção de eletrodutos é importante observar o comprimento do tubo, que deve ser de 2cm para que a conexão seja perfeita. Se a tubulação ficar exposta ao tempo, é recomendável que se utilize veda-rosca, como material vedante entre roscas. Não utilize aperto excessivo, através do uso de chaves.

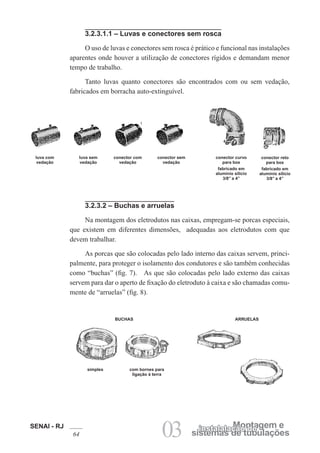

SENAI - RJ 64 03 sistemas de tubulações Montagem einstalalação de 3.2.3.1.1 – Luvas e conectores sem rosca O uso de luvas e conectores sem rosca é prático e funcional nas instalações aparentes onde houver a utilização de conectores rígidos e demandam menor tempo de trabalho. Tanto luvas quanto conectores são encontrados com ou sem vedação, fabricados em borracha auto-extinguível. 3.2.3.2 – Buchas e arruelas Na montagem dos eletrodutos nas caixas, empregam-se porcas especiais, que existem em diferentes dimensões, adequadas aos eletrodutos com que devem trabalhar. As porcas que são colocadas pelo lado interno das caixas servem, princi- palmente, para proteger o isolamento dos condutores e são também conhecidas como “buchas” (fig. 7). As que são colocadas pelo lado externo das caixas servem para dar o aperto de fixação do eletroduto à caixa e são chamadas comu- mente de “arruelas” (fig. 8). luva com vedação luva sem vedação conector com vedação conector sem vedação conector curvo para box fabricado em alumínio silício 3/8” a 4” conector reto para box fabricado em alumínio silício 3/8” a 4” simples BUCHAS com bornes para ligação à terra ARRUELAS

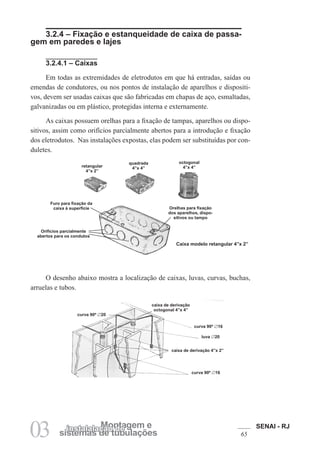

SENAI - RJ 6503 sistemas de tubulações Montagem einstalalação de 3.2.4 – Fixação e estanqueidade de caixa de passa- gem em paredes e lajes 3.2.4.1 – Caixas Em todas as extremidades de eletrodutos em que há entradas, saídas ou emendas de condutores, ou nos pontos de instalação de aparelhos e dispositi- vos, devem ser usadas caixas que são fabricadas em chapas de aço, esmaltadas, galvanizadas ou em plástico, protegidas interna e externamente. As caixas possuem orelhas para a fixação de tampas, aparelhos ou dispo- sitivos, assim como orifícios parcialmente abertos para a introdução e fixação dos eletrodutos. Nas instalações expostas, elas podem ser substituídas por con- duletes. O desenho abaixo mostra a localização de caixas, luvas, curvas, buchas, arruelas e tubos. retangular 4”x 2” quadrada 4”x 4” octogonal 4”x 4” Furo para fixação da caixa à superfície Orifícios parcialmente abertos para os condutos Orelhas para fixação dos aparelhos, dispo- sitivos ou tampo caixa de derivação octogonal 4”x 4” curva 90º 16 luva 20 caixa de derivação 4”x 2” curva 90º 16 curva 90º 20 Caixa modelo retangular 4”x 2”

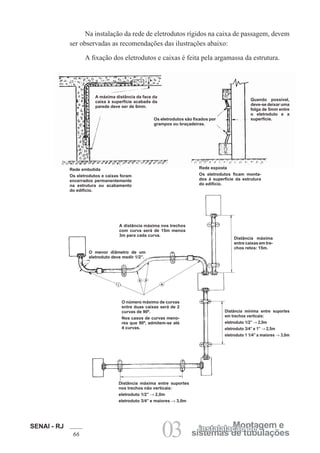

SENAI - RJ 66 03 sistemas de tubulações Montagem einstalalação de Na instalação da rede de eletrodutos rígidos na caixa de passagem, devem ser observadas as recomendações das ilustrações abaixo: A fixação dos eletrodutos e caixas é feita pela argamassa da estrutura. A máxima distância da face da caixa à superfície acabada da parede deve ser de 6mm. Os eletrodutos são fixados por grampos ou braçadeiras. Quando possível, deve-se deixar uma folga de 5mm entre o eletroduto e a superfície. Rede embutida Os eletrodutos e caixas foram encerrados permanentemente na estrutura ou acabamento do edifício. Rede exposta Os eletrodutos ficam monta- dos à superfície da estrutura do edifício. A distância máxima nos trechos com curva será de 15m menos 3m para cada curva. O menor diâmetro de um eletroduto deve medir 1/2”. O número máximo de curvas entre duas caixas será de 2 curvas de 90º. Nos casos de curvas meno- res que 90º, admitem-se até 4 curvas. Distância máxima entre suportes nos trechos não verticais: eletroduto 1/2” → 2,0m eletroduto 3/4” e maiores → 3,0m Distância máxima entre caixas em tre- chos retos: 15m. Distância mínima entre suportes em trechos verticais: eletroduto 1/2” → 2,0m eletroduto 3/4” e 1” → 2,5m eletroduto 1 1/4” a maiores → 3,0m

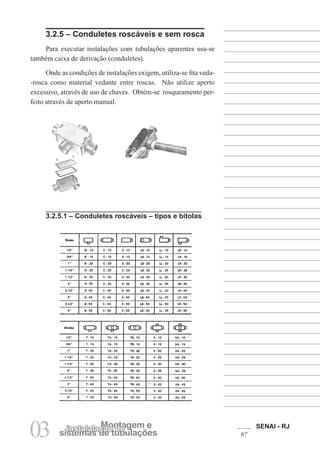

SENAI - RJ 6703 sistemas de tubulações Montagem einstalalação de 3.2.5 – Conduletes roscáveis e sem rosca Para executar instalações com tubulações aparentes usa-se também caixa de derivação (conduletes). Onde as condições de instalações exigem, utiliza-se fita veda- -rosca como material vedante entre roscas. Não utilize aperto excessivo, através de uso de chaves. Obtém-se rosqueamento per- feito através de aperto manual. 3.2.5.1 – Conduletes roscáveis – tipos e bitolas

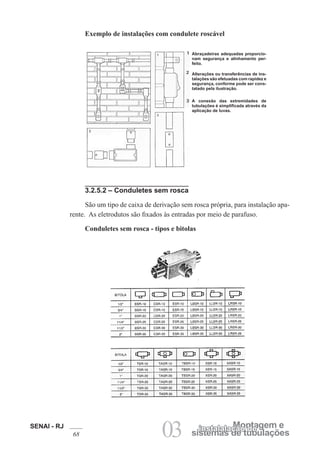

SENAI - RJ 68 03 sistemas de tubulações Montagem einstalalação de Exemplo de instalações com condulete roscável 3.2.5.2 – Conduletes sem rosca São um tipo de caixa de derivação sem rosca própria, para instalação apa- rente. As eletrodutos são fixados às entradas por meio de parafuso. Conduletes sem rosca - tipos e bitolas Abraçadeiras adequadas proporcio- nam segurança e alinhamento per- feito. Alterações ou transferências de ins- talações são efetuadas com rapidez e segurança, conforme pode ser cons- tatado pela ilustração. A conexão das extremidades de tubulações é simplificada através da aplicação de luvas.

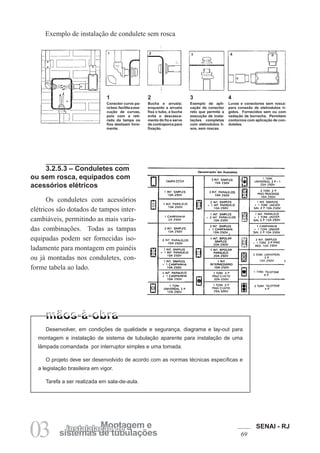

SENAI - RJ 6903 sistemas de tubulações Montagem einstalalação de Exemplo de instalação de condulete sem rosca 3.2.5.3 – Conduletes com ou sem rosca, equipados com acessórios elétricos Os conduletes com acessórios elétricos são dotados de tampos inter- cambiáveis, permitindo as mais varia- das combinações. Todas as tampas equipadas podem ser fornecidas iso- ladamente para montagem em painéis ou já montadas nos conduletes, con- forme tabela ao lado. Desenvolver, em condições de qualidade e segurança, diagrama e lay-out para montagem e instalação de sistema de tubulação aparente para instalação de uma lâmpada comandada por interruptor simples e uma tomada. O projeto deve ser desenvolvido de acordo com as normas técnicas específicas e a legislação brasileira em vigor. Tarefa a ser realizada em sala-de-aula. 1 Conector curvo pa- rabox:facilitaaexe- cução de curvas, pois com a reti- rada da tampa os fios deslizam livre- mente. 2 Bucha e arruela; enquanto a arruela fixa o tubo, a bucha evita o descasca- mento do fio e serve de contraporca para fixação. 3 Exemplo de apli- cação de conector reto que permite a execução de insta- lações completas com eletrodutos li- sos, sem roscas. 4 Luvas e conectores sem rosca: para conexão de eletrodutos rí- gidos. Fornecidos sem ou com vedação de borracha. Permitem contornos com aplicação de con- duletes.

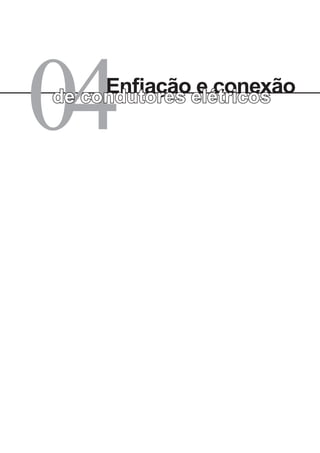

04Enfiação e conexãode condutores elétricos

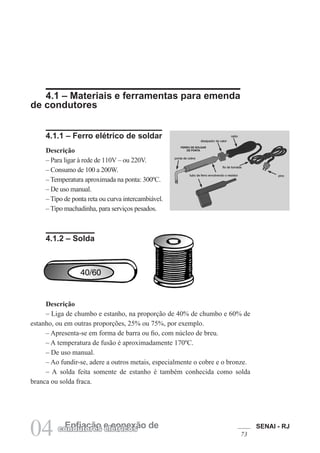

SENAI - RJ 7304 Enfiação e conexão decondutores elétricos 4.1 – Materiais e ferramentas para emenda de condutores 4.1.1 – Ferro elétrico de soldar Descrição – Para ligar à rede de 110V – ou 220V. – Consumo de 100 a 200W. – Temperatura aproximada na ponta: 300ºC. – De uso manual. – Tipo de ponta reta ou curva intercambiável. – Tipo machadinha, para serviços pesados. 4.1.2 – Solda Descrição – Liga de chumbo e estanho, na proporção de 40% de chumbo e 60% de estanho, ou em outras proporções, 25% ou 75%, por exemplo. – Apresenta-se em forma de barra ou fio, com núcleo de breu. – A temperatura de fusão é aproximadamente 170ºC. – De uso manual. – Ao fundir-se, adere a outros metais, especialmente o cobre e o bronze. – A solda feita somente de estanho é também conhecida como solda branca ou solda fraca.

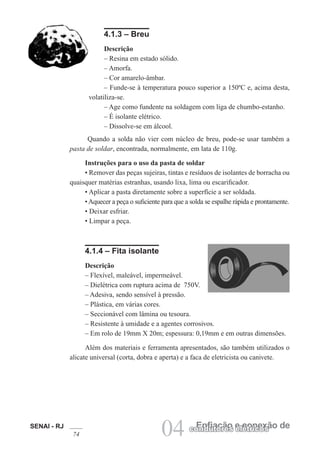

SENAI - RJ 74 04 Enfiação e conexão decondutores elétricos 4.1.3 – Breu Descrição – Resina em estado sólido. – Amorfa. – Cor amarelo-âmbar. – Funde-se à temperatura pouco superior a 150ºC e, acima desta, volatiliza-se. – Age como fundente na soldagem com liga de chumbo-estanho. – É isolante elétrico. – Dissolve-se em álcool. Quando a solda não vier com núcleo de breu, pode-se usar também a pasta de soldar, encontrada, normalmente, em lata de 110g. Instruções para o uso da pasta de soldar • Remover das peças sujeiras, tintas e resíduos de isolantes de borracha ou quaisquer matérias estranhas, usando lixa, lima ou escarificador. • Aplicar a pasta diretamente sobre a superfície a ser soldada. •Aquecer a peça o suficiente para que a solda se espalhe rápida e prontamente. • Deixar esfriar. • Limpar a peça. 4.1.4 – Fita isolante Descrição – Flexível, maleável, impermeável. – Dielétrica com ruptura acima de 750V. – Adesiva, sendo sensível à pressão. – Plástica, em várias cores. – Seccionável com lâmina ou tesoura. – Resistente à umidade e a agentes corrosivos. – Em rolo de 19mm X 20m; espessura: 0,19mm e em outras dimensões. Além dos materiais e ferramenta apresentados, são também utilizados o alicate universal (corta, dobra e aperta) e a faca de eletricista ou canivete.

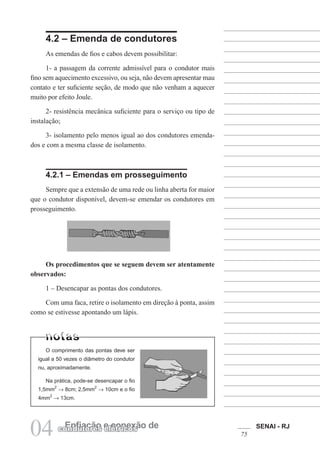

SENAI - RJ 7504 Enfiação e conexão decondutores elétricos 4.2 – Emenda de condutores As emendas de fios e cabos devem possibilitar: 1- a passagem da corrente admissível para o condutor mais fino sem aquecimento excessivo, ou seja, não devem apresentar mau contato e ter suficiente seção, de modo que não venham a aquecer muito por efeito Joule. 2- resistência mecânica suficiente para o serviço ou tipo de instalação; 3- isolamento pelo menos igual ao dos condutores emenda- dos e com a mesma classe de isolamento. 4.2.1 – Emendas em prosseguimento Sempre que a extensão de uma rede ou linha aberta for maior que o condutor disponível, devem-se emendar os condutores em prosseguimento. O comprimento das pontas deve ser igual a 50 vezes o diâmetro do condutor nu, aproximadamente. Na prática, pode-se desencapar o fio 1,5mm 2 → 8cm; 2,5mm 2 → 10cm e o fio 4mm 2 → 13cm. Os procedimentos que se seguem devem ser atentamente observados: 1 – Desencapar as pontas dos condutores. Com uma faca, retire o isolamento em direção à ponta, assim como se estivesse apontando um lápis.

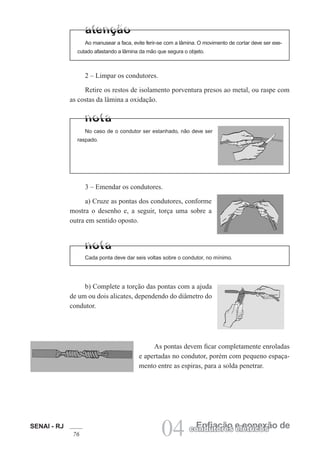

SENAI - RJ 76 04 Enfiação e conexão decondutores elétricos As pontas devem ficar completamente enroladas e apertadas no condutor, porém com pequeno espaça- mento entre as espiras, para a solda penetrar. b) Complete a torção das pontas com a ajuda de um ou dois alicates, dependendo do diâmetro do condutor. 2 – Limpar os condutores. Retire os restos de isolamento porventura presos ao metal, ou raspe com as costas da lâmina a oxidação. No caso de o condutor ser estanhado, não deve ser raspado. 3 – Emendar os condutores. a) Cruze as pontas dos condutores, conforme mostra o desenho e, a seguir, torça uma sobre a outra em sentido oposto. Cada ponta deve dar seis voltas sobre o condutor, no mínimo. Ao manusear a faca, evite ferir-se com a lâmina. O movimento de cortar deve ser exe- cutado afastando a lâmina da mão que segura o objeto.

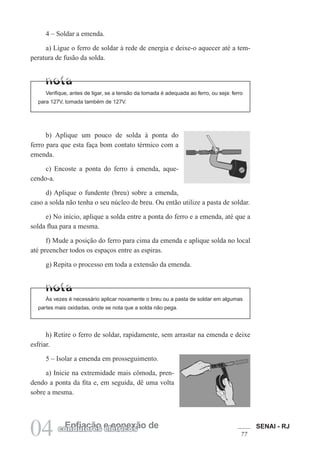

SENAI - RJ 7704 Enfiação e conexão decondutores elétricos 4 – Soldar a emenda. a) Ligue o ferro de soldar à rede de energia e deixe-o aquecer até a tem- peratura de fusão da solda. Verifique, antes de ligar, se a tensão da tomada é adequada ao ferro, ou seja: ferro para 127V, tomada também de 127V. b) Aplique um pouco de solda à ponta do ferro para que esta faça bom contato térmico com a emenda. c) Encoste a ponta do ferro à emenda, aque- cendo-a. d) Aplique o fundente (breu) sobre a emenda, caso a solda não tenha o seu núcleo de breu. Ou então utilize a pasta de soldar. e) No início, aplique a solda entre a ponta do ferro e a emenda, até que a solda flua para a mesma. f) Mude a posição do ferro para cima da emenda e aplique solda no local até preencher todos os espaços entre as espiras. g) Repita o processo em toda a extensão da emenda. Às vezes é necessário aplicar novamente o breu ou a pasta de soldar em algumas partes mais oxidadas, onde se nota que a solda não pega. h) Retire o ferro de soldar, rapidamente, sem arrastar na emenda e deixe esfriar. 5 – Isolar a emenda em prosseguimento. a) Inicie na extremidade mais cômoda, pren- dendo a ponta da fita e, em seguida, dê uma volta sobre a mesma.

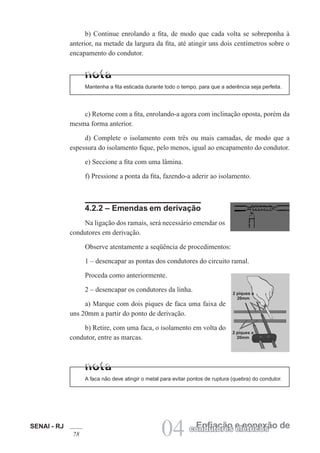

SENAI - RJ 78 04 Enfiação e conexão decondutores elétricos b) Continue enrolando a fita, de modo que cada volta se sobreponha à anterior, na metade da largura da fita, até atingir uns dois centímetros sobre o encapamento do condutor. Mantenha a fita esticada durante todo o tempo, para que a aderência seja perfeita. c) Retorne com a fita, enrolando-a agora com inclinação oposta, porém da mesma forma anterior. d) Complete o isolamento com três ou mais camadas, de modo que a espessura do isolamento fique, pelo menos, igual ao encapamento do condutor. e) Seccione a fita com uma lâmina. f) Pressione a ponta da fita, fazendo-a aderir ao isolamento. 4.2.2 – Emendas em derivação Na ligação dos ramais, será necessário emendar os condutores em derivação. Observe atentamente a seqüência de procedimentos: 1 – desencapar as pontas dos condutores do circuito ramal. Proceda como anteriormente. 2 – desencapar os condutores da linha. a) Marque com dois piques de faca uma faixa de uns 20mm a partir do ponto de derivação. b) Retire, com uma faca, o isolamento em volta do condutor, entre as marcas. A faca não deve atingir o metal para evitar pontos de ruptura (quebra) do condutor. 2 piques a 20mm 2 piques a 20mm

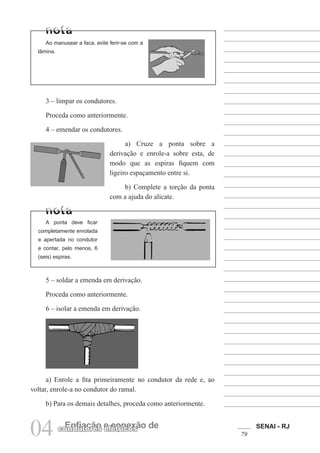

SENAI - RJ 7904 Enfiação e conexão decondutores elétricos 5 – soldar a emenda em derivação. Proceda como anteriormente. 6 – isolar a emenda em derivação. Ao manusear a faca, evite ferir-se com a lâmina. 3 – limpar os condutores. Proceda como anteriormente. 4 – emendar os condutores. a) Cruze a ponta sobre a derivação e enrole-a sobre esta, de modo que as espiras fiquem com ligeiro espaçamento entre si. b) Complete a torção da ponta com a ajuda do alicate. A ponta deve ficar completamente enrolada e apertada no condutor e contar, pelo menos, 6 (seis) espiras. a) Enrole a fita primeiramente no condutor da rede e, ao voltar, enrole-a no condutor do ramal. b) Para os demais detalhes, proceda como anteriormente.

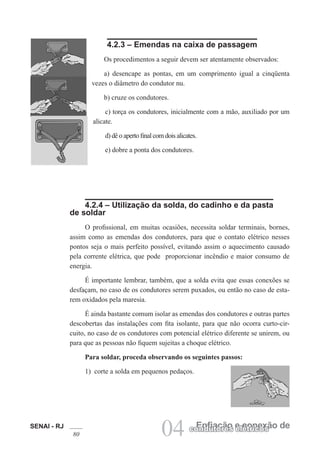

SENAI - RJ 80 04 Enfiação e conexão decondutores elétricos 4.2.3 – Emendas na caixa de passagem Os procedimentos a seguir devem ser atentamente observados: a) desencape as pontas, em um comprimento igual a cinqüenta vezes o diâmetro do condutor nu. b) cruze os condutores. c) torça os condutores, inicialmente com a mão, auxiliado por um alicate. d) dê o aperto final com dois alicates. e) dobre a ponta dos condutores. 4.2.4 – Utilização da solda, do cadinho e da pasta de soldar O profissional, em muitas ocasiões, necessita soldar terminais, bornes, assim como as emendas dos condutores, para que o contato elétrico nesses pontos seja o mais perfeito possível, evitando assim o aquecimento causado pela corrente elétrica, que pode proporcionar incêndio e maior consumo de energia. É importante lembrar, também, que a solda evita que essas conexões se desfaçam, no caso de os condutores serem puxados, ou então no caso de esta- rem oxidados pela maresia. É ainda bastante comum isolar as emendas dos condutores e outras partes descobertas das instalações com fita isolante, para que não ocorra curto-cir- cuito, no caso de os condutores com potencial elétrico diferente se unirem, ou para que as pessoas não fiquem sujeitas a choque elétrico. Para soldar, proceda observando os seguintes passos: 1) corte a solda em pequenos pedaços.

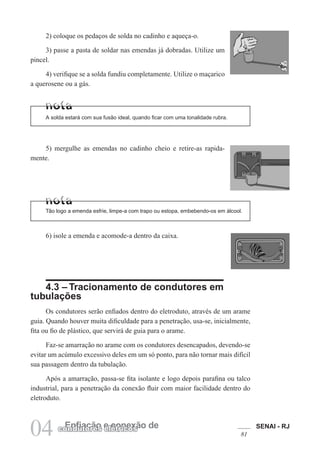

SENAI - RJ 8104 Enfiação e conexão decondutores elétricos 2) coloque os pedaços de solda no cadinho e aqueça-o. 3) passe a pasta de soldar nas emendas já dobradas. Utilize um pincel. 4) verifique se a solda fundiu completamente. Utilize o maçarico a querosene ou a gás. A solda estará com sua fusão ideal, quando ficar com uma tonalidade rubra. 5) mergulhe as emendas no cadinho cheio e retire-as rapida- mente. 6) isole a emenda e acomode-a dentro da caixa. Tão logo a emenda esfrie, limpe-a com trapo ou estopa, embebendo-os em álcool. 4.3 – Tracionamento de condutores em tubulações Os condutores serão enfiados dentro do eletroduto, através de um arame guia. Quando houver muita dificuldade para a penetração, usa-se, inicialmente, fita ou fio de plástico, que servirá de guia para o arame. Faz-se amarração no arame com os condutores desencapados, devendo-se evitar um acúmulo excessivo deles em um só ponto, para não tornar mais difícil sua passagem dentro da tubulação. Após a amarração, passa-se fita isolante e logo depois parafina ou talco industrial, para a penetração da conexão fluir com maior facilidade dentro do eletroduto.

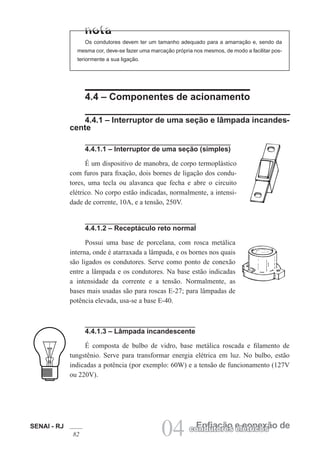

SENAI - RJ 82 04 Enfiação e conexão decondutores elétricos Os condutores devem ter um tamanho adequado para a amarração e, sendo da mesma cor, deve-se fazer uma marcação própria nos mesmos, de modo a facilitar pos- teriormente a sua ligação. 4.4 – Componentes de acionamento 4.4.1 – Interruptor de uma seção e lâmpada incandes- cente 4.4.1.1 – Interruptor de uma seção (simples) É um dispositivo de manobra, de corpo termoplástico com furos para fixação, dois bornes de ligação dos condu- tores, uma tecla ou alavanca que fecha e abre o circuito elétrico. No corpo estão indicadas, normalmente, a intensi- dade de corrente, 10A, e a tensão, 250V. 4.4.1.2 – Receptáculo reto normal Possui uma base de porcelana, com rosca metálica interna, onde é atarraxada a lâmpada, e os bornes nos quais são ligados os condutores. Serve como ponto de conexão entre a lâmpada e os condutores. Na base estão indicadas a intensidade da corrente e a tensão. Normalmente, as bases mais usadas são para roscas E-27; para lâmpadas de potência elevada, usa-se a base E-40. 4.4.1.3 – Lâmpada incandescente É composta de bulbo de vidro, base metálica roscada e filamento de tungstênio. Serve para transformar energia elétrica em luz. No bulbo, estão indicadas a potência (por exemplo: 60W) e a tensão de funcionamento (127V ou 220V).

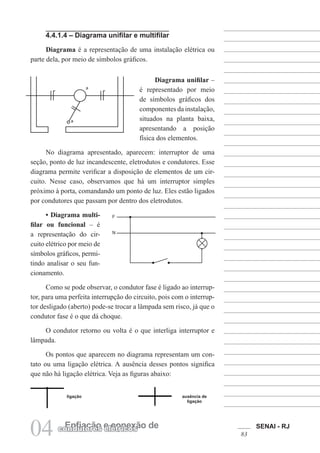

SENAI - RJ 8304 Enfiação e conexão decondutores elétricos 4.4.1.4 – Diagrama unifilar e multifilar Diagrama é a representação de uma instalação elétrica ou parte dela, por meio de símbolos gráficos. Diagrama unifilar – é representado por meio de símbolos gráficos dos componentes da instalação, situados na planta baixa, apresentando a posição física dos elementos. No diagrama apresentado, aparecem: interruptor de uma seção, ponto de luz incandescente, eletrodutos e condutores. Esse diagrama permite verificar a disposição de elementos de um cir- cuito. Nesse caso, observamos que há um interruptor simples próximo à porta, comandando um ponto de luz. Eles estão ligados por condutores que passam por dentro dos eletrodutos. • Diagrama multi- filar ou funcional – é a representação do cir- cuito elétrico por meio de símbolos gráficos, permi- tindo analisar o seu fun- cionamento. Como se pode observar, o condutor fase é ligado ao interrup- tor, para uma perfeita interrupção do circuito, pois com o interrup- tor desligado (aberto) pode-se trocar a lâmpada sem risco, já que o condutor fase é o que dá choque. O condutor retorno ou volta é o que interliga interruptor e lâmpada. Os pontos que aparecem no diagrama representam um con- tato ou uma ligação elétrica. A ausência desses pontos significa que não há ligação elétrica. Veja as figuras abaixo: F N ligação ausência de ligação

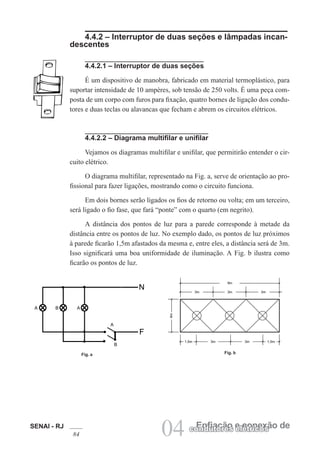

SENAI - RJ 84 04 Enfiação e conexão decondutores elétricos 4.4.2 – Interruptor de duas seções e lâmpadas incan- descentes 4.4.2.1 – Interruptor de duas seções É um dispositivo de manobra, fabricado em material termoplástico, para suportar intensidade de 10 ampères, sob tensão de 250 volts. É uma peça com- posta de um corpo com furos para fixação, quatro bornes de ligação dos condu- tores e duas teclas ou alavancas que fecham e abrem os circuitos elétricos. 4.4.2.2 – Diagrama multifilar e unifilar Vejamos os diagramas multifilar e unifilar, que permitirão entender o cir- cuito elétrico. O diagrama multifilar, representado na Fig. a, serve de orientação ao pro- fissional para fazer ligações, mostrando como o circuito funciona. Em dois bornes serão ligados os fios de retorno ou volta; em um terceiro, será ligado o fio fase, que fará “ponte” com o quarto (em negrito). A distância dos pontos de luz para a parede corresponde à metade da distância entre os pontos de luz. No exemplo dado, os pontos de luz próximos à parede ficarão 1,5m afastados da mesma e, entre eles, a distância será de 3m. Isso significará uma boa uniformidade de iluminação. A Fig. b ilustra como ficarão os pontos de luz. Fig. a Fig. b

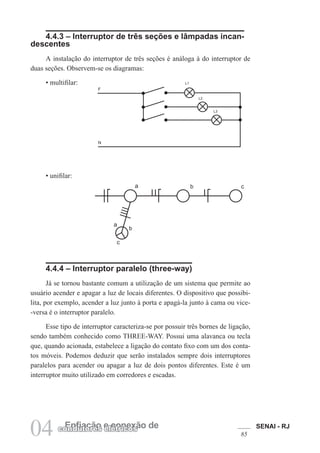

SENAI - RJ 8504 Enfiação e conexão decondutores elétricos 4.4.3 – Interruptor de três seções e lâmpadas incan- descentes A instalação do interruptor de três seções é análoga à do interruptor de duas seções. Observem-se os diagramas: • multifilar: • unifilar: L1 L2 L3 F N 4.4.4 – Interruptor paralelo (three-way) Já se tornou bastante comum a utilização de um sistema que permite ao usuário acender e apagar a luz de locais diferentes. O dispositivo que possibi- lita, por exemplo, acender a luz junto à porta e apagá-la junto à cama ou vice- -versa é o interruptor paralelo. Esse tipo de interruptor caracteriza-se por possuir três bornes de ligação, sendo também conhecido como THREE-WAY. Possui uma alavanca ou tecla que, quando acionada, estabelece a ligação do contato fixo com um dos conta- tos móveis. Podemos deduzir que serão instalados sempre dois interruptores paralelos para acender ou apagar a luz de dois pontos diferentes. Este é um interruptor muito utilizado em corredores e escadas. c c b) unifilar :

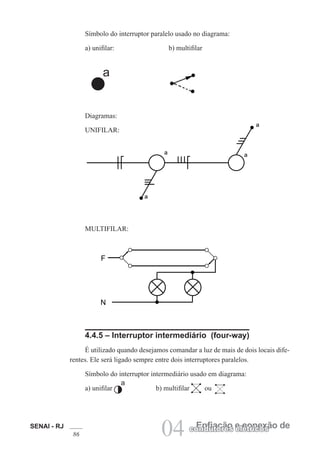

SENAI - RJ 86 04 Enfiação e conexão decondutores elétricos Símbolo do interruptor paralelo usado no diagrama: a) unifilar: b) multifilar Diagramas: UNIFILAR: MULTIFILAR: 4.4.5 – Interruptor intermediário (four-way) É utilizado quando desejamos comandar a luz de mais de dois locais dife- rentes. Ele será ligado sempre entre dois interruptores paralelos. Símbolo do interruptor intermediário usado em diagrama: a) unifilar b) multifilar ou

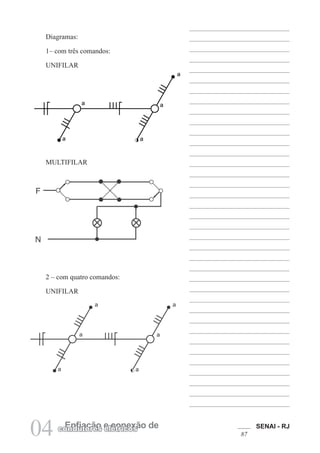

SENAI - RJ 8704 Enfiação e conexão decondutores elétricos Diagramas: 1– com três comandos: UNIFILAR MULTIFILAR 2 – com quatro comandos: UNIFILAR

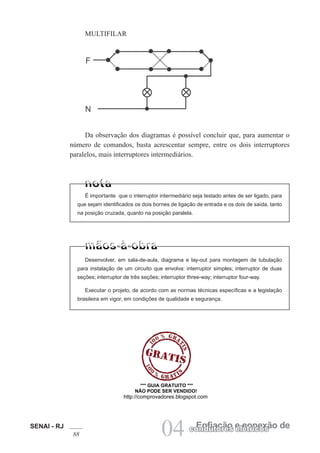

SENAI - RJ 88 04 Enfiação e conexão decondutores elétricos MULTIFILAR Da observação dos diagramas é possível concluir que, para aumentar o número de comandos, basta acrescentar sempre, entre os dois interruptores paralelos, mais interruptores intermediários. É importante que o interruptor intermediário seja testado antes de ser ligado, para que sejam identificados os dois bornes de ligação de entrada e os dois de saída, tanto na posição cruzada, quanto na posição paralela. Desenvolver, em sala-de-aula, diagrama e lay-out para montagem de tubulação para instalação de um circuito que envolva: interruptor simples; interruptor de duas seções; interruptor de três seções; interruptor three-way; interruptor four-way. Executar o projeto, de acordo com as normas técnicas específicas e a legislação brasileira em vigor, em condições de qualidade e segurança. *** GUIA GRATUITO *** NÃO PODE SER VENDIDO! http://comprovadores.blogspot.com

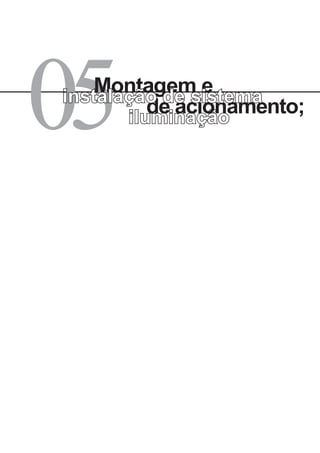

iluminação05 de acionamento; Montagem einstalação de sistema

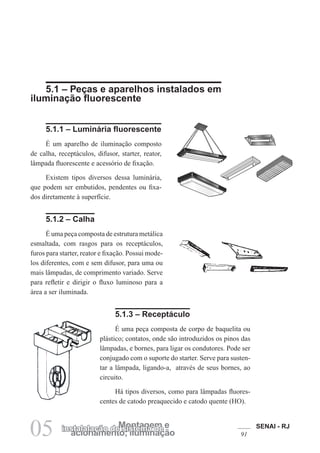

SENAI - RJ 91acionamento; iluminação Montagem einstalalação de sistema de 05 5.1 – Peças e aparelhos instalados em iluminação fluorescente 5.1.1 – Luminária fluorescente É um aparelho de iluminação composto de calha, receptáculos, difusor, starter, reator, lâmpada fluorescente e acessório de fixação. Existem tipos diversos dessa luminária, que podem ser embutidos, pendentes ou fixa- dos diretamente à superfície. 5.1.2 – Calha É uma peça composta de estrutura metálica esmaltada, com rasgos para os receptáculos, furos para starter, reator e fixação. Possui mode- los diferentes, com e sem difusor, para uma ou mais lâmpadas, de comprimento variado. Serve para refletir e dirigir o fluxo luminoso para a área a ser iluminada. 5.1.3 – Receptáculo É uma peça composta de corpo de baquelita ou plástico; contatos, onde são introduzidos os pinos das lâmpadas, e bornes, para ligar os condutores. Pode ser conjugado com o suporte do starter. Serve para susten- tar a lâmpada, ligando-a, através de seus bornes, ao circuito. Há tipos diversos, como para lâmpadas fluores- centes de catodo preaquecido e catodo quente (HO).

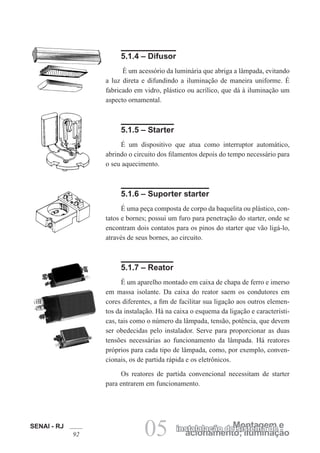

SENAI - RJ 92 acionamento; iluminação Montagem einstalalação de sistema de 05 5.1.4 – Difusor É um acessório da luminária que abriga a lâmpada, evitando a luz direta e difundindo a iluminação de maneira uniforme. É fabricado em vidro, plástico ou acrílico, que dá à iluminação um aspecto ornamental. 5.1.5 – Starter É um dispositivo que atua como interruptor automático, abrindo o circuito dos filamentos depois do tempo necessário para o seu aquecimento. 5.1.6 – Suporter starter É uma peça composta de corpo da baquelita ou plástico, con- tatos e bornes; possui um furo para penetração do starter, onde se encontram dois contatos para os pinos do starter que vão ligá-lo, através de seus bornes, ao circuito. 5.1.7 – Reator É um aparelho montado em caixa de chapa de ferro e imerso em massa isolante. Da caixa do reator saem os condutores em cores diferentes, a fim de facilitar sua ligação aos outros elemen- tos da instalação. Há na caixa o esquema da ligação e característi- cas, tais como o número da lâmpada, tensão, potência, que devem ser obedecidas pelo instalador. Serve para proporcionar as duas tensões necessárias ao funcionamento da lâmpada. Há reatores próprios para cada tipo de lâmpada, como, por exemplo, conven- cionais, os de partida rápida e os eletrônicos. Os reatores de partida convencional necessitam de starter para entrarem em funcionamento.

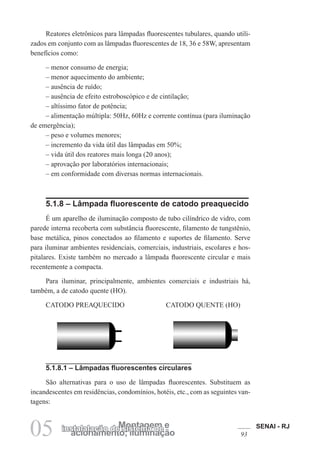

SENAI - RJ 93acionamento; iluminação Montagem einstalalação de sistema de 05 Reatores eletrônicos para lâmpadas fluorescentes tubulares, quando utili- zados em conjunto com as lâmpadas fluorescentes de 18, 36 e 58W, apresentam benefícios como: – menor consumo de energia; – menor aquecimento do ambiente; – ausência de ruído; – ausência de efeito estroboscópico e de cintilação; – altíssimo fator de potência; – alimentação múltipla: 50Hz, 60Hz e corrente contínua (para iluminação de emergência); – peso e volumes menores; – incremento da vida útil das lâmpadas em 50%; – vida útil dos reatores mais longa (20 anos); – aprovação por laboratórios internacionais; – em conformidade com diversas normas internacionais. 5.1.8 – Lâmpada fluorescente de catodo preaquecido É um aparelho de iluminação composto de tubo cilíndrico de vidro, com parede interna recoberta com substância fluorescente, filamento de tungstênio, base metálica, pinos conectados ao filamento e suportes de filamento. Serve para iluminar ambientes residenciais, comerciais, industriais, escolares e hos- pitalares. Existe também no mercado a lâmpada fluorescente circular e mais recentemente a compacta. Para iluminar, principalmente, ambientes comerciais e industriais há, também, a de catodo quente (HO). CATODO PREAQUECIDO CATODO QUENTE (HO) 5.1.8.1 – Lâmpadas fluorescentes circulares São alternativas para o uso de lâmpadas fluorescentes. Substituem as incandescentes em residências, condomínios, hotéis, etc., com as seguintes van- tagens:

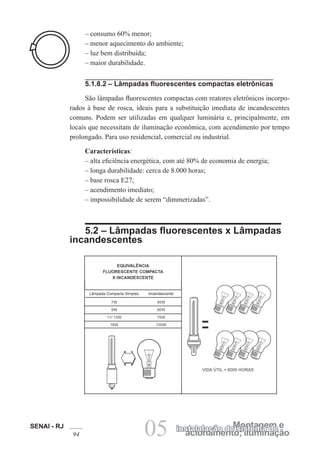

SENAI - RJ 94 acionamento; iluminação Montagem einstalalação de sistema de 05 – consumo 60% menor; – menor aquecimento do ambiente; – luz bem distribuída; – maior durabilidade. 5.1.8.2 – Lâmpadas fluorescentes compactas eletrônicas São lâmpadas fluorescentes compactas com reatores eletrônicos incorpo- rados à base de rosca, ideais para a substituição imediata de incandescentes comuns. Podem ser utilizadas em qualquer luminária e, principalmente, em locais que necessitam de iluminação econômica, com acendimento por tempo prolongado. Para uso residencial, comercial ou industrial. Características: – alta eficiência energética, com até 80% de economia de energia; – longa durabilidade: cerca de 8.000 horas; – base rosca E27; – acendimento imediato; – impossibilidade de serem “dimmerizadas”. 5.2 – Lâmpadas fluorescentes x Lâmpadas incandescentes

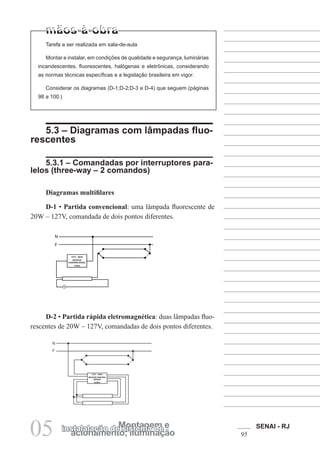

SENAI - RJ 95acionamento; iluminação Montagem einstalalação de sistema de 05 Tarefa a ser realizada em sala-de-aula Montar e instalar, em condições de qualidade e segurança, luminárias incandescentes, fluorescentes, halógenas e eletrônicas, considerando as normas técnicas específicas e a legislação brasileira em vigor. Considerar os diagramas (D-1;D-2;D-3 e D-4) que seguem (páginas 98 a 100.) 5.3 – Diagramas com lâmpadas fluo- rescentes 5.3.1 – Comandadas por interruptores para- lelos (three-way – 2 comandos) Diagramas multifilares D-1 • Partida convencional: uma lâmpada fluorescente de 20W – 127V, comandada de dois pontos diferentes. D-2 • Partida rápida eletromagnética: duas lâmpadas fluo- rescentes de 20W – 127V, comandadas de dois pontos diferentes. 127V - 60Hz REATOR CONVENCIONAL 1x20w 127V - 60Hz REATOR PARTIDA RÁPIDA 2x20w

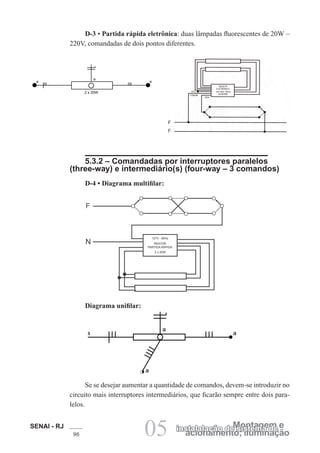

SENAI - RJ 96 acionamento; iluminação Montagem einstalalação de sistema de 05 D-3 • Partida rápida eletrônica: duas lâmpadas fluorescentes de 20W – 220V, comandadas de dois pontos diferentes. 5.3.2 – Comandadas por interruptores paralelos (three-way) e intermediário(s) (four-way – 3 comandos) D-4 • Diagrama multifilar: Diagrama unifilar: Se se desejar aumentar a quantidade de comandos, devem-se introduzir no circuito mais interruptores intermediários, que ficarão sempre entre dois para- lelos.

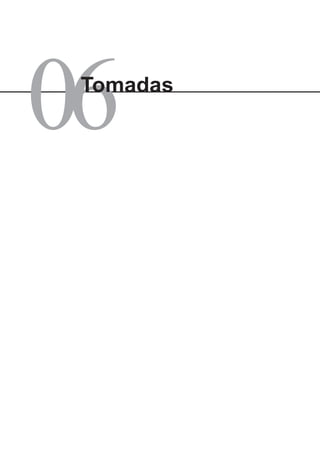

06Tomadas

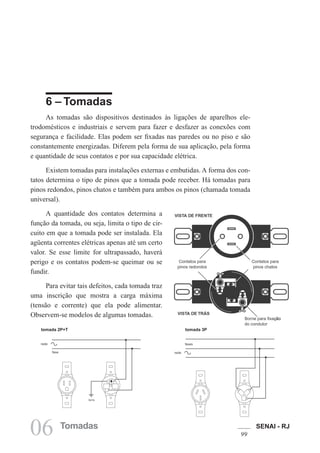

SENAI - RJ 9906 Tomadas 6 – Tomadas As tomadas são dispositivos destinados às ligações de aparelhos ele- trodomésticos e industriais e servem para fazer e desfazer as conexões com segurança e facilidade. Elas podem ser fixadas nas paredes ou no piso e são constantemente energizadas. Diferem pela forma de sua aplicação, pela forma e quantidade de seus contatos e por sua capacidade elétrica. Existem tomadas para instalações externas e embutidas. A forma dos con- tatos determina o tipo de pinos que a tomada pode receber. Há tomadas para pinos redondos, pinos chatos e também para ambos os pinos (chamada tomada universal). A quantidade dos contatos determina a função da tomada, ou seja, limita o tipo de cir- cuito em que a tomada pode ser instalada. Ela agüenta correntes elétricas apenas até um certo valor. Se esse limite for ultrapassado, haverá perigo e os contatos podem-se queimar ou se fundir. Para evitar tais defeitos, cada tomada traz uma inscrição que mostra a carga máxima (tensão e corrente) que ela pode alimentar. Observem-se modelos de algumas tomadas. tomada 2P+T tomada 3P

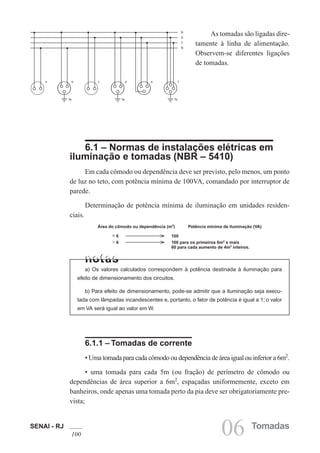

SENAI - RJ 100 06 Tomadas As tomadas são ligadas dire- tamente à linha de alimentação. Observem-se diferentes ligações de tomadas. a b c d e f Te Te Te R S T N 6.1 – Normas de instalações elétricas em iluminação e tomadas (NBR – 5410) Em cada cômodo ou dependência deve ser previsto, pelo menos, um ponto de luz no teto, com potência mínima de 100VA, comandado por interruptor de parede. Determinação de potência mínima de iluminação em unidades residen- ciais. Área do cômodo ou dependência (m2 ) Potência mínima de iluminação (VA) /6 100 ¢6 100 para os primeiros 6m2 e mais 60 para cada aumento de 4m2 inteiros. a) Os valores calculados correspondem à potência destinada à iluminação para efeito de dimensionamento dos circuitos. b) Para efeito de dimensionamento, pode-se admitir que a iluminação seja execu- tada com lâmpadas incandescentes e, portanto, o fator de potência é igual a 1; o valor em VA será igual ao valor em W. 6.1.1 – Tomadas de corrente • Uma tomada para cada cômodo ou dependência de área igual ou inferior a 6m2 . • uma tomada para cada 5m (ou fração) de perímetro de cômodo ou dependências de área superior a 6m2 , espaçadas uniformemente, exceto em banheiros, onde apenas uma tomada perto da pia deve ser obrigatoriamente pre- vista;
