Desenho Técnico - Cotagem.

Desenho Técnico - Cotagem.

• 1.
  COTAGEM FOLHA E1 Acadêmico: JeanPaulo Mendes Alves 1
• 2.
  Elementos de Cotagem LINHASAUXILIARES OU DE EXTENSÃO (ESTREITA) ALGARISMO PADRÃO (LARGA) LINHA DE COTA (ESTREITA) EXTREMIDADE EM SETA (ESTREITA OU LARGA) 2
• 3.

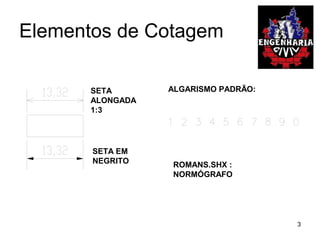

  Elementos de Cotagem SETA ALONGADA 1:3 SETAEM NEGRITO ALGARISMO PADRÃO: ROMANS.SHX : NORMÓGRAFO 3
• 4.

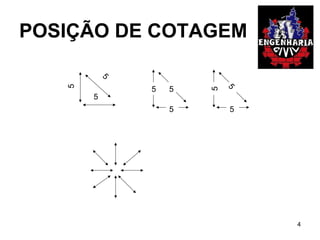

  POSIÇÃO DE COTAGEM 55 5 5 5 5 5 5 5 4
• 5.

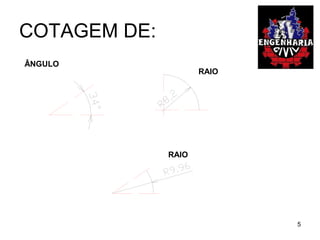

  COTAGEM DE: ÂNGULO RAIO RAIO 5
• 6.

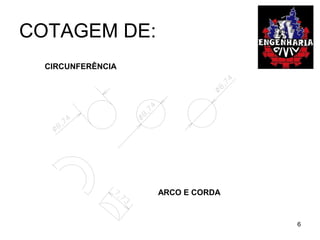

  COTAGEM DE: CIRCUNFERÊNCIA ARCO ECORDA 6
• 7.

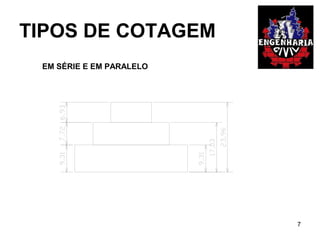

  TIPOS DE COTAGEM EMSÉRIE E EM PARALELO 7
• 8.

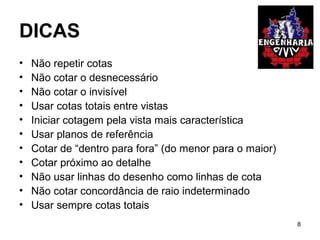

  DICAS • Não repetircotas • Não cotar o desnecessário • Não cotar o invisível • Usar cotas totais entre vistas • Iniciar cotagem pela vista mais característica • Usar planos de referência • Cotar de “dentro para fora” (do menor para o maior) • Cotar próximo ao detalhe • Não usar linhas do desenho como linhas de cota • Não cotar concordância de raio indeterminado • Usar sempre cotas totais 8
• 9.

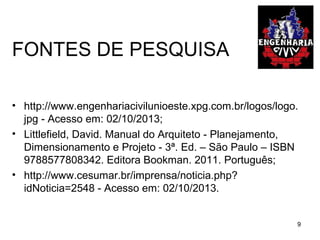

  FONTES DE PESQUISA •http://www.engenhariacivilunioeste.xpg.com.br/logos/logo. jpg - Acesso em: 02/10/2013; • Littlefield, David. Manual do Arquiteto - Planejamento, Dimensionamento e Projeto - 3ª. Ed. – São Paulo – ISBN 9788577808342. Editora Bookman. 2011. Português; • http://www.cesumar.br/imprensa/noticia.php? idNoticia=2548 - Acesso em: 02/10/2013. 9
• 10.
  10
