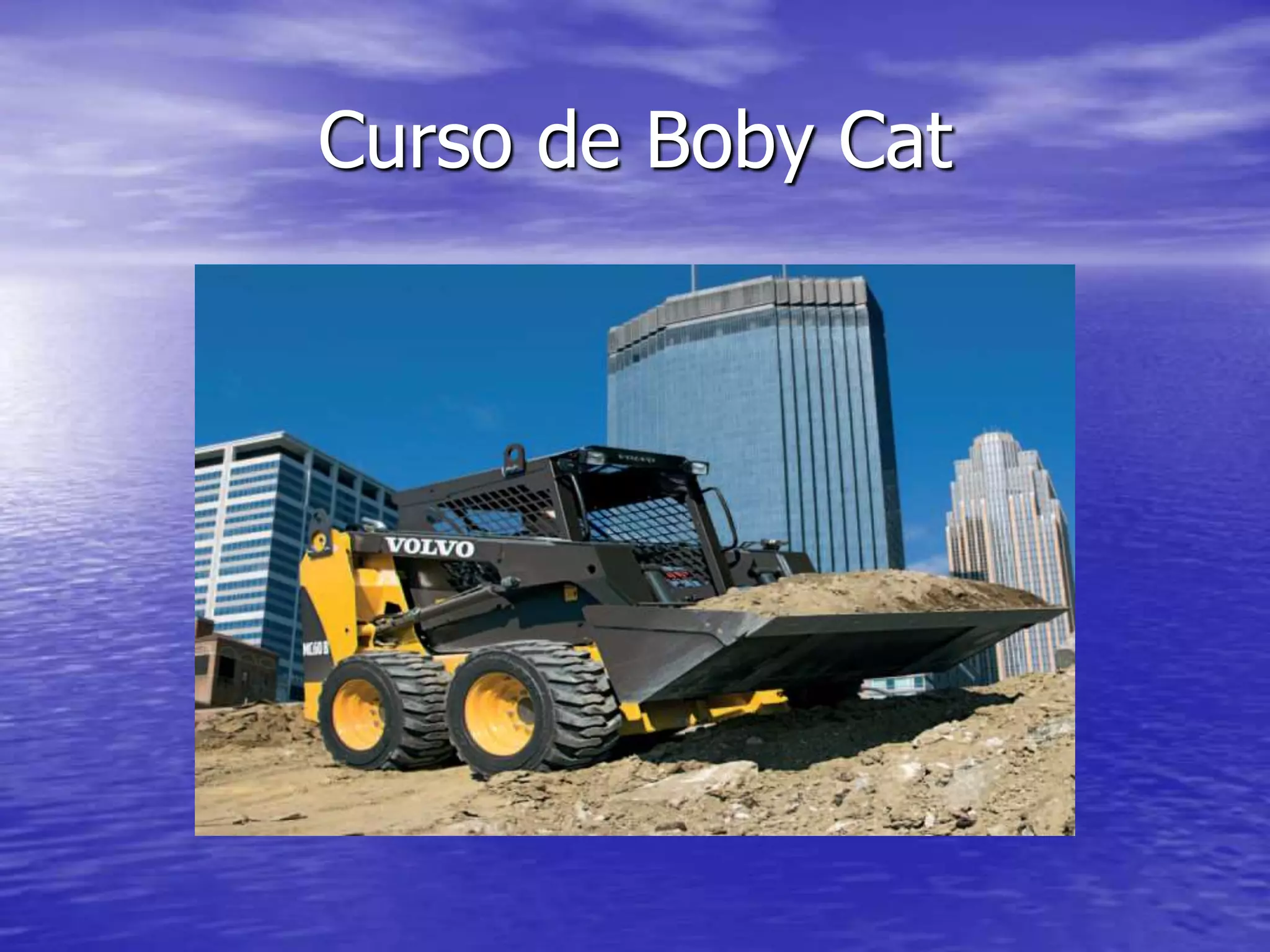

Curso de Boby Cat
Uma maneira confortável de
trabalhar
• Para garantir que a sua última hora de trabalho
seja tão confortável quanto a primeira, a
minicarregadeira Volvo está repleta de
características que oferecem conforto, dentro e
fora. No centro do chassi, a cabine montada
com isolamento reduz a vibração e o ruído
durante a operação. Dentro da cabine, pode-se
desfrutar de ergonomia com bastante espaço
para ombros, quadris e pernas, fazendo com
que operadores de qualquer tamanho sintam-se
confortáveis.
Apresentação dos equipamentos
Cabine levanta p/ manutensão.
Boma hidráulica
Radiador de óleo hidráulico
Cursor de pá carregadeira ou operadores de
máquinas de escavação e terraplenagem
• 1-Objetivos gerais
• A) formar operadores
• B) aperfeiçoar operadores que preencha determinadas
condições básicas
• C) estabelecer normas e procedimentos do operador de
máquinas de terraplenagem, visando a atingir altos
índices de produtividade aliados a uma operação perfeita
e segura
• 2-Objetivos particulares
• Através da correta operação das
máquinas obter do operador
• A) maior produção
• B) aproveitamento racional da máquina
• C) evitar desgastes ou quebras por ma
operação
• D) prevenir acidentes mecânicos
• E) reduzir acidentes pessoais
• F) racionalização do trabalho do operador de
máquinas definindo tarefas e responsabilidade,
estabelecendo normas, sistemas de controle
estímulos, avaliação de desempenho para que
haja progresso de forma efetiva e constante
Outros Objetivos:
• A) aperfeiçoamento - melhorar o desempenho
dos operadores existentes através da correção
de vícios de operação
• B) formação – formar operadores admitidos
especialmente para a função com aptidões e
capacidade consideradas desejáveis,
destacando-se escolaridades, mínima instrução
elementar e ter, no mínimo 1 ano registrado na
carteira de trabalho como operador ou motorista
Funcionamento da bob cat.
Inspeção cada 10hs.
• Bateria ou cabo da bateria
• Inspecione
• Bordas cortantes da caçamba
• Placa de desgaste da caçamba
• Dijuntores e fusíveis
• Filtro de ar do motor
• Substitui,troque o elemento primário
• Indicador de manutenção do filtro de ar
do motor
• Inspecione
• Pré purificador de ar
• Sistema de combustível
• Escorve
• Tampa e tela do tanque de combustível
• Limpe
• Filtro de óleo
• Inspecone
• Acoplador rápido
• Colmeia do radiador
Manutenção cada 10hs de serviço
ou diariamente
• Alarme de marcha ré
• TESTE
• Sistema de arrefecimento
• Verifique o nível
• Correntes bomba hidráulica comando final
• Verifique o nível do óleo hidráulica
• Cárte do motor
• Verifique o nível do óleo
• Separador de água do sistema de
combustível
• Drene
• Sistema hidráulico
• Verifique o nível do óleo
• Cinto de segurança
• Inspecione
• Pneus
• Verifique calibragem
• Transmissão
• Verifique o nível do óleo
Símbolos ou gráficos adotado mundialmente
Painel de instrumentos
• Estes símbolos adverte possíveis danos
pessoais ou a propriedade
Uma maneira confortável de
trabalhar
• Para garantir que a sua última hora de trabalho
seja tão confortável quanto a primeira, a
minicarregadeira Volvo está repleta de
características que oferecem conforto, dentro e
fora. No centro do chassi, a cabine montada
com isolamento reduz a vibração e o ruído
durante a operação. Dentro da cabine, pode-se
desfrutar de ergonomia com bastante espaço
para ombros, quadris e pernas, fazendo com
que operadores de qualquer tamanho sintam-se
confortáveis.
Assento confortável
• A Volvo oferece a possibilidade de escolha entre
três opções de bancos. Pode-se escolher entre
um assento de luxo com encosto alto ajustável
ou um assento com suspensão e regulagem de
peso.
• Você ainda pode obter total conforto com uma
barra ergonômica que integra um confortável
descanso para o braço.
Rápida avaliação de desempenho.
• Mantenha o controle do desempenho e
manutenção de sua máquina através de
dispositivos localizados diretamente no seu
campo de visão, incluindo indicador de nível de
combustível, horímetro, temperatura do líquido
de arrefecimento do motor, pressão do óleo do
motor, pressão de óleo hidráulico e pré
aquecimento do motor. Assim, você ganha
conforto e produtividade.
Precisão e facilidade. Controles piloto
como padrão
• Todos os operadores valorizam a simplicidade na
operação. É por isso que a Volvo conta com controles
piloto de série. Ao controlar as funções de condução com
a mão esquerda e as funções da carregadeira com a
mão direita, seus pés ficam livres para controlar a
potência de escavação com o acelerador no piso. As
alavancas de controle são ergonomicamente
posicionadas para reduzir os movimentos do braço, o
que reduz a fadiga e aumenta o conforto do operador.
Desse modo, não importa qual seja sua experiência de
trabalho; os controles piloto asseguram precisão com
pouco esforço para mantê-lo eficiente o tempo todo.
• Você ainda poderá desfrutar de maior conveniência e
precisão com controle do acelerador; manual ou manual
e por pedal.
Motores
• Perfeitamente adaptadas, as minicarregadeiras
contam com motores de 16 válvulas refrigerado
com líquido refrigerante.
Eles oferecem força bruta – sendo, ao mesmo
tempo, silenciosos, eficientes e compatíveis com
os padrões ambientais da Tier 2.
O Motor
• O Motor
• Por que uma minicarregadeira e uma
carregadeira de múltiplos terrenos usam
um motor diesel? Pelo mesmo motivo que
todos os equipamentos de construção,
mineração e agrícolas:
O Trem De Força
• Em seu carro, os principais componentes
do trem de força são o motor e a
transmissão.
• Em uma minicarregadeira o trem de força
consiste de um motor diesel e um
conjunto de bombas hidráulicas.
• O Motor
• Por que uma minicarregadeira e uma
carregadeira de múltiplos terrenos usam
um motor diesel? Pelo mesmo motivo que
todos os equipamentos de construção,
mineração e agrícolas:
• os motores diesel são mais eficientes do que os
motores a gasolina.
• Uma minicarregadeira ou uma carregadeira de
múltiplos terrenos podem operar por oito ou
mais horas todos os dias. Ao longo de um ano,
uma diferença de 5 ou 10% na eficiência podem
fazer uma diferença real nos custos de
combustível.
• Apesar de o motor, o sistema de
arrefecimento e outros acessórios serem
compactados na minicarregadeira, o
compartimento do motor é projetado para
facilitar a manutenção. Uma porta na
parte traseira se abre amplamente e o
radiador e o ventilador se inclinam para
permitir o fácil acesso ao motor e a todos
os itens de manutenção (como os filtros).
As Bombas
• Há um total de quatro bombas hidráulicas ligadas ao
motor:
• Duas bombas de deslocamento variável localizadas em
uma única carcaça fornecem energia hidráulica para os
dois motores hidráulicos de acionamento; Uma bomba
de deslocamento fixo fornece energia hidráulica para os
braços da carregadeira e os acessórios;
• Uma bomba de deslocamento fixo de menor capacidade
fornece energia hidráulica para a circulação de fluido
hidráulico através dos filtros e alimenta a pressão para
os controles do piloto.
A Carregadeira
• A extremidade efetiva da minicarregadeira são
os braços da carregadeira. Estes braços e seus
componentes hidráulicos associados são
projetados para sustentar uma grande variedade
de implementos, e não somente caçambas. A
capacidade de elevação dos braços é
cuidadosamente combinada com o restante da
máquina, de modo que o operador levante a
carga e não a máquina
Ferramentas De Trabalho
• Ferramentas De Trabalho
• O que torna a minicarregadeira ou a
carregadeira de múltiplos terrenos tão útil
é a grande variedade de ferramentas de
trabalho que estão disponíveis.
• A alavanca de controle direita controla os
braços da carregadeira e a caçamba.
Puxar a alavanca de controle eleva os
braços e empurrá-la para frente faz com
que eles abaixem. Mover a alavanca de
controle para a esquerda inclina a
caçamba para cima e movê-la para a
direita faz com que a caçamba despeje
seu conteúdo.
• Como mencionamos anteriormente, o
sistema de acionamento da
minicarregadeira e da carregadeira de
múltiplos terrenos não possui transmissão.
Em vez disso, ele usa bombas e motores
hidráulicos para fornecer potência para as
rodas ou esteiras (falaremos mais sobre as
bombas posteriormente).
