Aula02d Cotagem

´
Desenho Tecnico - Cotagem

Em´lio Eiji Kavamura
ı

ˆ
Eng. Mecanica
Universidade Positivo

5 de fevereiro de 2009

eek.up@hotmail.com ´

´
SUMARIO

1 ¸˜
Utilizacao de cotas
Tipos de cotagem
¸˜
Aplicacao das cotas
´ ¸˜
Metodos de Execucao
¸˜
Disposicao das cotas
¸˜
Indicacao das cotas


´

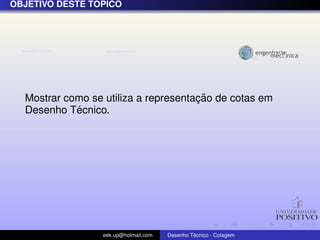

OBJETIVO DESTE TOPICO

¸˜
Mostrar como se utiliza a representacao de cotas em
´
Desenho Tecnico.


NBR 10126 - Cotagem em Desenho Tecnico

´

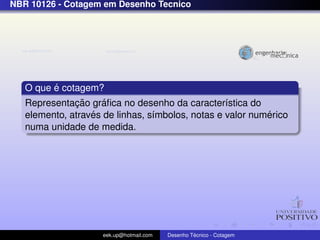

O que e cotagem?
¸˜ ´
Representacao graﬁca no desenho da caracter´stica do
ı
´ ´
elemento, atraves de linhas, s´mbolos, notas e valor numerico
ı
numa unidade de medida.


´

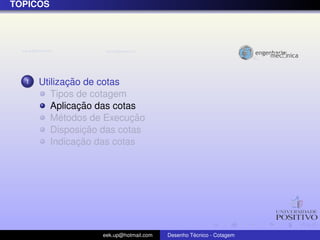

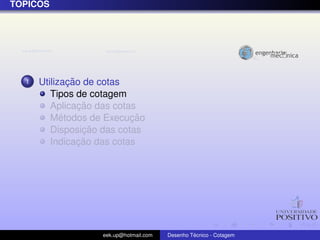

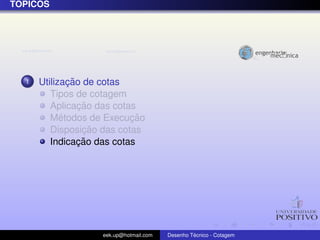

TOPICOS

1 ¸˜
Utilizacao de cotas
Tipos de cotagem
¸˜
Aplicacao das cotas
´ ¸˜
Metodos de Execucao
¸˜
Disposicao das cotas
¸˜
Indicacao das cotas

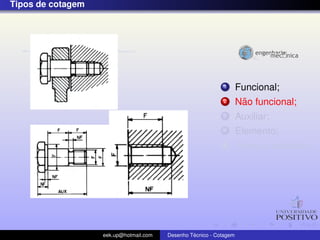

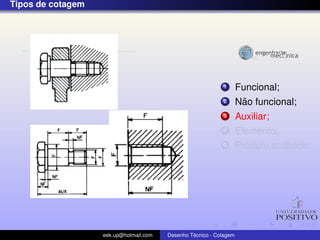

Tipos de cotagem

1 Funcional;
2 ˜
Nao funcional;
3 Auxiliar;
4 Elemento;
5 Produto acabado;

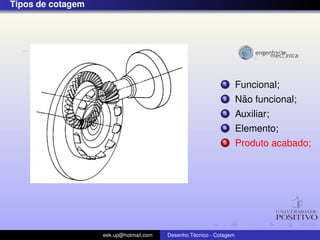

Tipos de cotagem

´
2009-02-05 ¸˜
Utilizacao de cotas 1 Funcional;
2 ˜
Nao funcional;

Tipos de cotagem 3

4
Auxiliar;
Elemento;
5 Produto acabado;

Tipos de cotagem

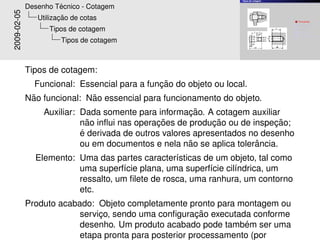

Tipos de cotagem:
¸˜

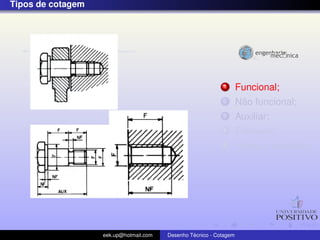

Funcional: Essencial para a funcao do objeto ou local.
˜ ˜
Nao funcional: Nao essencial para funcionamento do objeto.
¸˜
Auxiliar: Dada somente para informacao. A cotagem auxiliar
˜ ¸˜ ¸˜ ¸˜
nao influi nas operacoes de producao ou de inspecao;
´
e derivada de outros valores apresentados no desenho
˜ ˆ
ou em documentos e nela nao se aplica tolerancia.

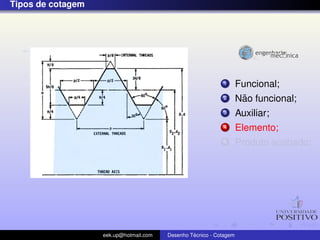

Elemento: Uma das partes caracter´sticas de um objeto, tal como
ı
uma superfćie plana, uma superfćie cilńdrica, um
ı ı ı
ressalto, um filete de rosca, uma ranhura, um contorno
etc.
Produto acabado: Objeto completamente pronto para montagem ou
¸˜
servico, sendo uma configuracao executada conforme
¸
´
desenho. Um produto acabado pode tambem ser uma
etapa pronta para posterior processamento (por

¸˜

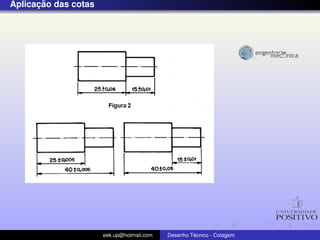

Aplicacao das cotas


¸˜
Aplicacao das cotas

´
2009-02-05 ¸˜
Utilizacao de cotas
¸˜
Aplicacao das cotas
¸˜
Aplicacao das cotas

¸˜

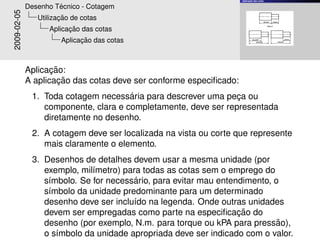

Aplicacao:
¸˜
A aplicacao das cotas deve ser conforme especiﬁcado:
´
1. Toda cotagem necessaria para descrever uma peca ou
¸
componente, clara e completamente, deve ser representada
diretamente no desenho.
2. A cotagem deve ser localizada na vista ou corte que represente
mais claramente o elemento.
3. Desenhos de detalhes devem usar a mesma unidade (por
exemplo, mil´metro) para todas as cotas sem o emprego do
ı
´
s´mbolo. Se for necessario, para evitar mau entendimento, o
ı
s´mbolo da unidade predominante para um determinado
ı
desenho deve ser inclu´do na legenda. Onde outras unidades
ı
¸˜
devem ser empregadas como parte na especiﬁcacao do
˜
desenho (por exemplo, N.m. para torque ou kPA para pressao),
o s´mbolo da unidade apropriada deve ser indicado com o valor.
ı

¸˜
Aplicacao das cotas

´
2009-02-05 ¸˜
Utilizacao de cotas
¸˜
Aplicacao das cotas
¸˜
Aplicacao das cotas

´

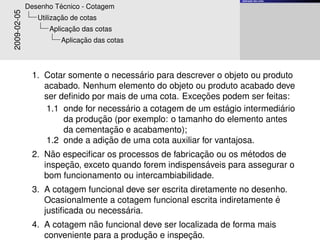

1. Cotar somente o necessario para descrever o objeto ou produto
acabado. Nenhum elemento do objeto ou produto acabado deve
¸˜
ser definido por mais de uma cota. Excecoes podem ser feitas:
´ ´ ´
1.1 onde for necessario a cotagem de um estagio intermediario
¸˜
da producao (por exemplo: o tamanho do elemento antes
¸˜
da cementacao e acabamento);
¸˜
1.2 onde a adicao de uma cota auxiliar for vantajosa.
˜ ¸˜ ´
2. Nao especificar os processos de fabricacao ou os metodos de
¸˜ ´
inspecao, exceto quando forem indispensaveis para assegurar o
bom funcionamento ou intercambiabilidade.
3. A cotagem funcional deve ser escrita diretamente no desenho.
´
Ocasionalmente a cotagem funcional escrita indiretamente e
´
justificada ou necessaria.
˜
4. A cotagem nao funcional deve ser localizada de forma mais
¸˜ ¸˜
conveniente para a producao e inspecao.

´ ¸˜

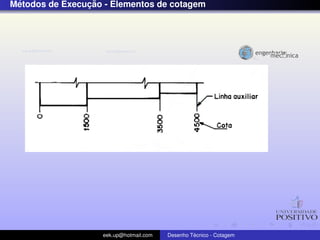

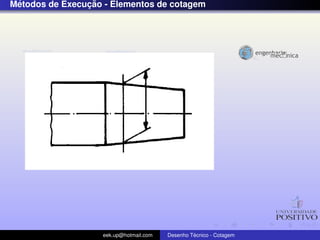

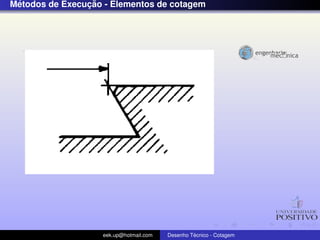

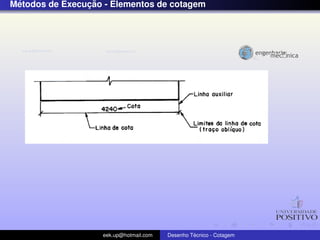

Metodos de Execucao - Elementos de cotagem


´ ¸˜

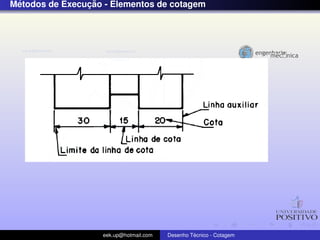

Metodos de Execucao - Elementos de cotagem

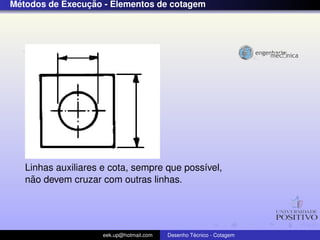

Linhas auxiliares e cota, sempre que poss´vel,
ı
˜
nao devem cruzar com outras linhas.


´ ¸˜

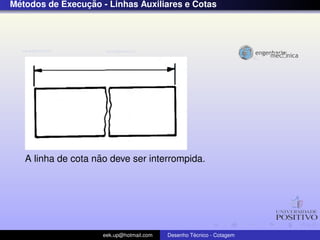

Metodos de Execucao - Linhas Auxiliares e Cotas

˜
A linha de cota nao deve ser interrompida.


´ ¸˜

˜

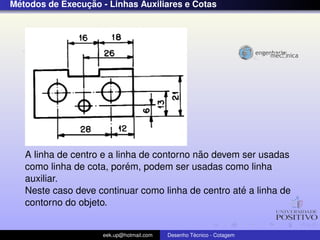

A linha de centro e a linha de contorno nao devem ser usadas
´
como linha de cota, porem, podem ser usadas como linha
auxiliar.
´
Neste caso deve continuar como linha de centro ate a linha de
contorno do objeto.


´ ¸˜

´ ˆ

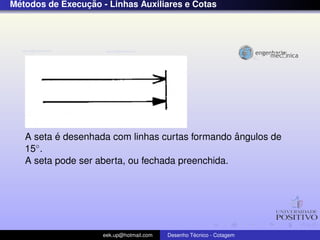

A seta e desenhada com linhas curtas formando angulos de
15 ◦.

A seta pode ser aberta, ou fechada preenchida.


´ ¸˜

¸ ı ´

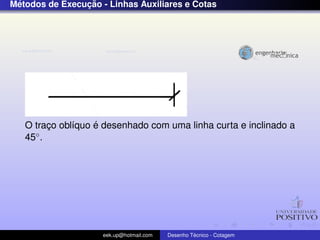

O traco obl´quo e desenhado com uma linha curta e inclinado a
45◦ .


´ ¸˜

¸˜

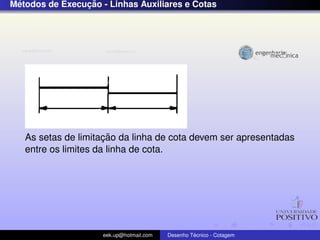

As setas de limitacao da linha de cota devem ser apresentadas
entre os limites da linha de cota.


´ ¸˜

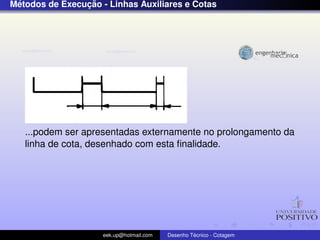

...podem ser apresentadas externamente no prolongamento da
linha de cota, desenhado com esta ﬁnalidade.


´ ¸˜

¸˜ ´

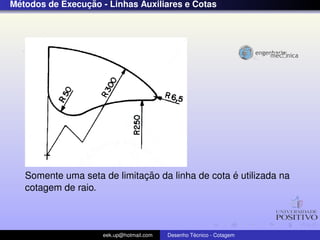

Somente uma seta de limitacao da linha de cota e utilizada na
cotagem de raio.


¸˜
Apresentacao das cotas

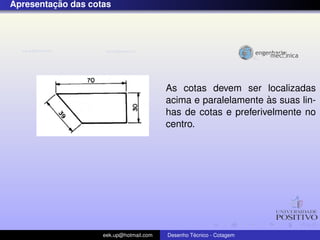

As cotas devem ser localizadas
`
acima e paralelamente as suas lin-
has de cotas e preferivelmente no
centro.


¸˜

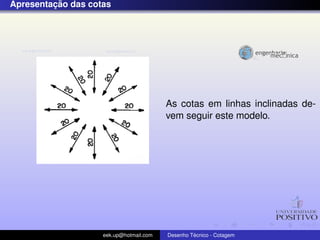

As cotas em linhas inclinadas de-
vem seguir este modelo.


¸˜

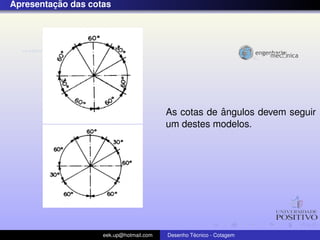

ˆ
As cotas de angulos devem seguir
um destes modelos.


¸˜

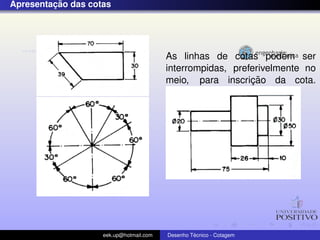

As linhas de cotas podem ser
interrompidas, preferivelmente no
¸˜
meio, para inscricao da cota.


¸˜

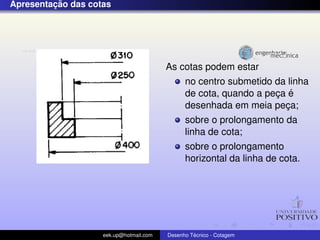

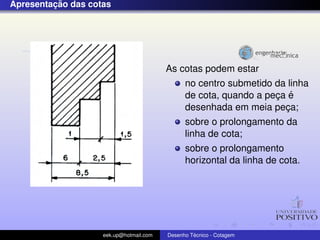

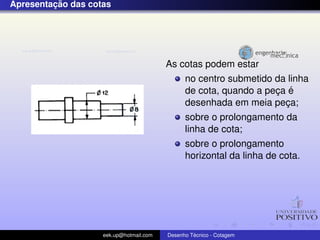

As cotas podem estar
no centro submetido da linha
¸ ´
de cota, quando a peca e
desenhada em meia peca;
¸
sobre o prolongamento da
linha de cota;
sobre o prolongamento
horizontal da linha de cota.


¸˜

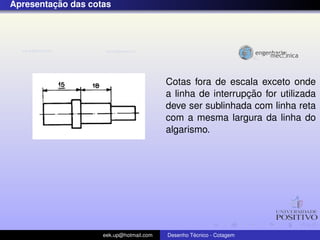

Cotas fora de escala exceto onde
¸˜
a linha de interrupcao for utilizada
deve ser sublinhada com linha reta
com a mesma largura da linha do
algarismo.


¸˜

˜

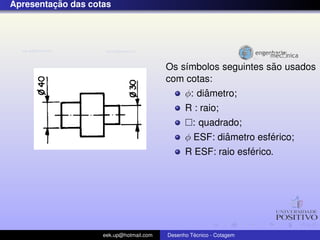

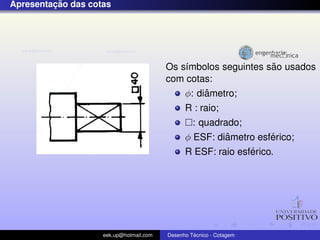

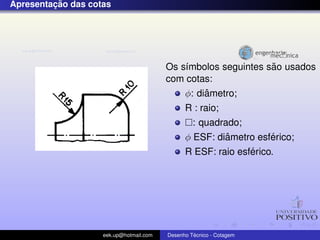

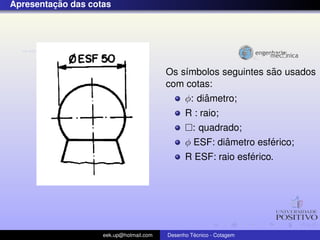

Os s´mbolos seguintes sao usados
ı
com cotas:
ˆ
φ: diametro;
R : raio;
: quadrado;
ˆ ´
φ ESF: diametro esferico;
´
R ESF: raio esferico.


¸˜

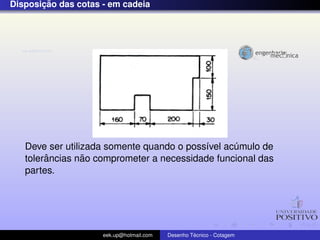

Disposicao das cotas - em cadeia

Deve ser utilizada somente quando o poss´vel acumulo de
ı ´
ˆ ˜
tolerancias nao comprometer a necessidade funcional das
partes.


¸˜ ˆ

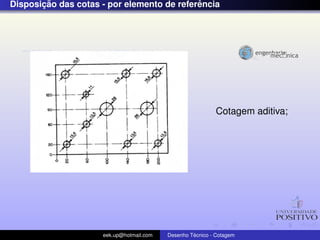

Disposicao das cotas - por elemento de referencia

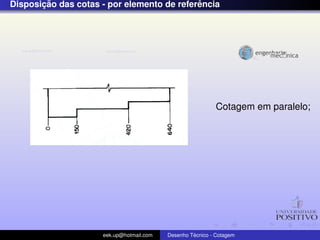

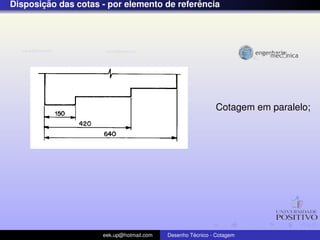

Cotagem em paralelo;


¸˜ ˆ

Cotagem aditiva;


¸˜ ˆ

´

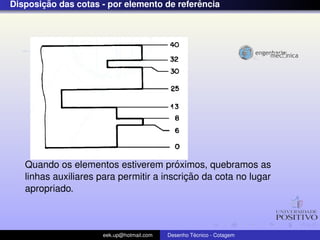

Quando os elementos estiverem proximos, quebramos as
¸˜
linhas auxiliares para permitir a inscricao da cota no lugar
apropriado.


¸˜

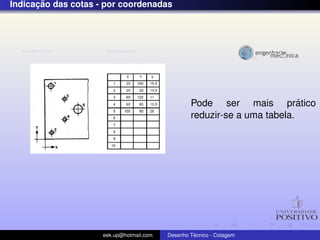

Indicacao das cotas - por coordenadas

Pode ser mais pratico ´
reduzir-se a uma tabela.


¸˜

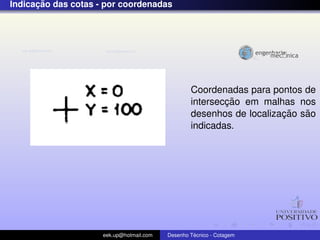

Coordenadas para pontos de
¸˜
interseccao em malhas nos
¸˜ ˜
desenhos de localizacao sao
indicadas.


¸˜

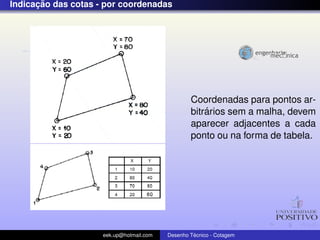

Coordenadas para pontos ar-
´
bitrarios sem a malha, devem
aparecer adjacentes a cada
ponto ou na forma de tabela.


¸˜
Indicacao das cotas - combinada

¸˜

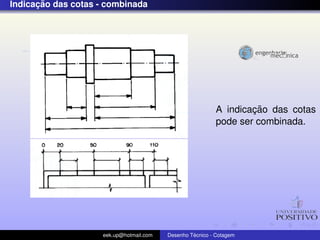

A indicacao das cotas
pode ser combinada.


¸˜ ˆ

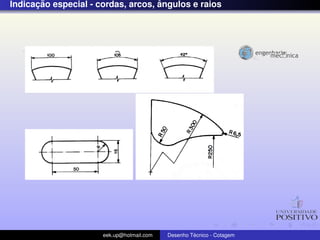

Indicacao especial - cordas, arcos, angulos e raios


¸˜

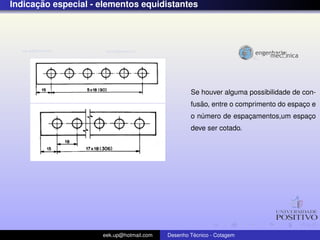

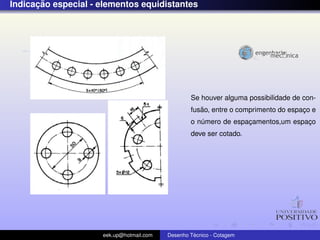

Indicacao especial - elementos equidistantes

Se houver alguma possibilidade de con-
˜
fusao, entre o comprimento do espaco e
¸
o numero de espacamentos,um espaco
´ ¸ ¸
deve ser cotado.


¸˜

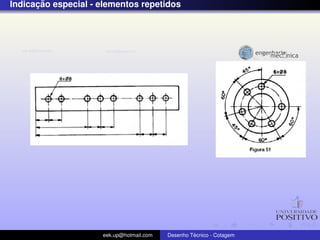

Indicacao especial - elementos repetidos


¸˜

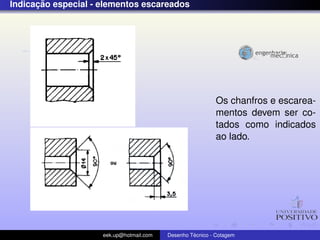

Indicacao especial - elementos escareados

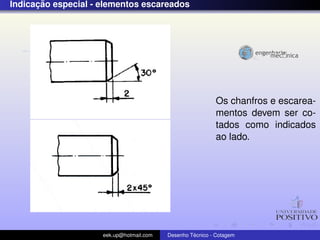

Os chanfros e escarea-
mentos devem ser co-
tados como indicados
ao lado.


¸˜ ¸˜

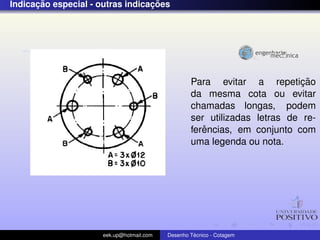

Indicacao especial - outras indicacoes

Para evitar a repeticao ¸˜
da mesma cota ou evitar
chamadas longas, podem
ser utilizadas letras de re-
ˆ
ferencias, em conjunto com
uma legenda ou nota.


¸˜ ¸˜

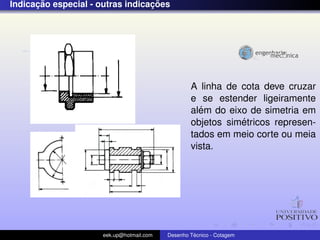

A linha de cota deve cruzar
e se estender ligeiramente
´
alem do eixo de simetria em
´
objetos simetricos represen-
tados em meio corte ou meia
vista.


¸˜ ¸˜

´ ´

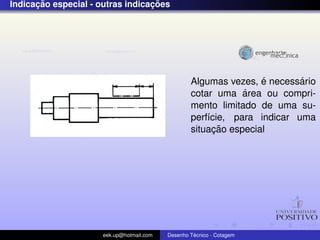

Algumas vezes, e necessario
´
cotar uma area ou compri-
mento limitado de uma su-
perf´cie, para indicar uma
ı
¸˜
situacao especial


¸˜ ¸˜

¸˜

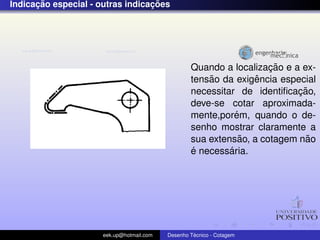

Quando a localizacao e a ex-
˜ ˆ
tensao da exigencia especial
¸˜
necessitar de identiﬁcacao,
deve-se cotar aproximada-
´
mente,porem, quando o de-
senho mostrar claramente a
˜ ˜
sua extensao, a cotagem nao
´ ´
e necessaria.
