Empreendimento Código
LOTEAMENTO SANTO ANTONIO DA ALEGRIA-C 1 2 0 6 1 6 C 0 0 P E
Referência / Assunto Data Folha
ANEXO XXVI - MEMORIAL DESCRITIVO DO SISTEMA DE REDE COLETORA DE ESGOTOS – MAR/2012 1/6

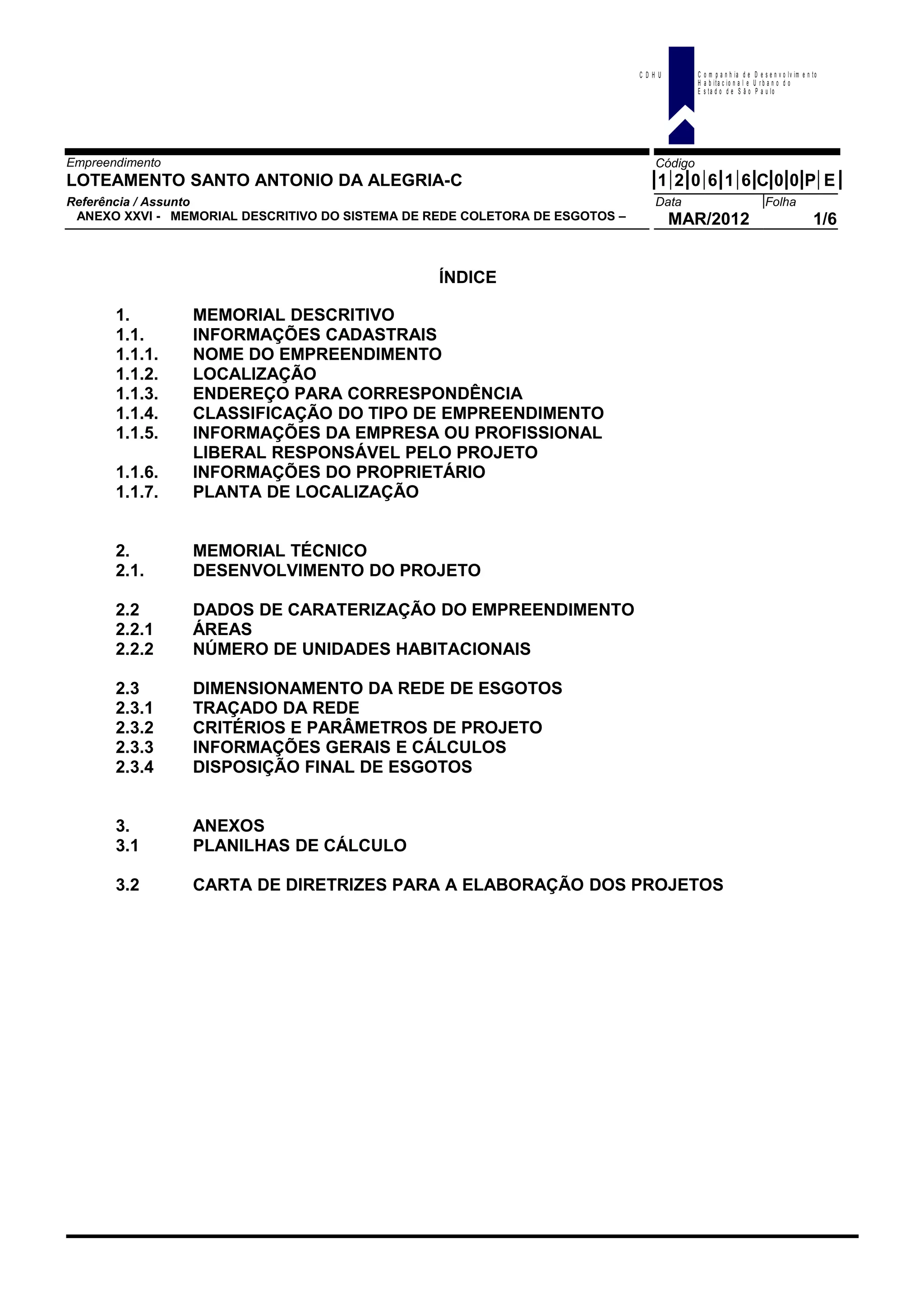

ÍNDICE
1. MEMORIAL DESCRITIVO
1.1. INFORMAÇÕES CADASTRAIS
1.1.1. NOME DO EMPREENDIMENTO
1.1.2. LOCALIZAÇÃO
1.1.3. ENDEREÇO PARA CORRESPONDÊNCIA
1.1.4. CLASSIFICAÇÃO DO TIPO DE EMPREENDIMENTO
1.1.5. INFORMAÇÕES DA EMPRESA OU PROFISSIONAL
LIBERAL RESPONSÁVEL PELO PROJETO
1.1.6. INFORMAÇÕES DO PROPRIETÁRIO
1.1.7. PLANTA DE LOCALIZAÇÃO
2. MEMORIAL TÉCNICO
2.1. DESENVOLVIMENTO DO PROJETO
2.2 DADOS DE CARATERIZAÇÃO DO EMPREENDIMENTO
2.2.1 ÁREAS
2.2.2 NÚMERO DE UNIDADES HABITACIONAIS
2.3 DIMENSIONAMENTO DA REDE DE ESGOTOS
2.3.1 TRAÇADO DA REDE
2.3.2 CRITÉRIOS E PARÂMETROS DE PROJETO
2.3.3 INFORMAÇÕES GERAIS E CÁLCULOS
2.3.4 DISPOSIÇÃO FINAL DE ESGOTOS
3. ANEXOS
3.1 PLANILHAS DE CÁLCULO
3.2 CARTA DE DIRETRIZES PARA A ELABORAÇÃO DOS PROJETOS
C D H U C o m p a n h ia d e D e s e n v o lv im e n to
H a b ita c io n a l e U r b a n o d o
E s ta d o d e S ã o P a u lo
Empreendimento Código
LOTEAMENTO SANTO ANTONIO DA ALEGRIA-C 1 2 0 6 1 6 C 0 0 P E
Referência / Assunto Data Folha
MEMORIAL DESCRITIVO DO SISTEMA DE REDE COLETORA DE ESGOTOS MAR/2012 2/6

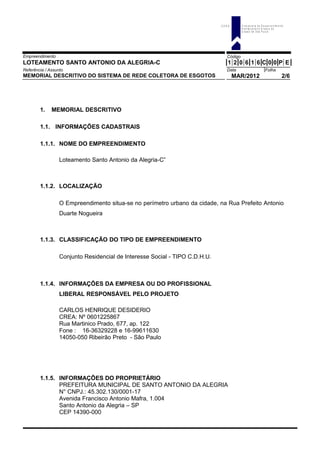

1. MEMORIAL DESCRITIVO
1.1. INFORMAÇÕES CADASTRAIS
1.1.1. NOME DO EMPREENDIMENTO
Loteamento Santo Antonio da Alegria-C”
1.1.2. LOCALIZAÇÃO
O Empreendimento situa-se no perímetro urbano da cidade, na Rua Prefeito Antonio
Duarte Nogueira
1.1.3. CLASSIFICAÇÃO DO TIPO DE EMPREENDIMENTO
Conjunto Residencial de Interesse Social - TIPO C.D.H.U.
1.1.4. INFORMAÇÕES DA EMPRESA OU DO PROFISSIONAL
LIBERAL RESPONSÁVEL PELO PROJETO
CARLOS HENRIQUE DESIDERIO
CREA: Nº 0601225867
Rua Martinico Prado, 677, ap. 122
Fone : 16-36329228 e 16-99611630
14050-050 Ribeirão Preto - São Paulo
1.1.5. INFORMAÇÕES DO PROPRIETÁRIO
PREFEITURA MUNICIPAL DE SANTO ANTONIO DA ALEGRIA
N° CNPJ.: 45.302.130/0001-17
Avenida Francisco Antonio Mafra, 1.004
Santo Antonio da Alegria – SP
CEP 14390-000
C D H U C o m p a n h ia d e D e s e n v o lv im e n to
H a b ita c io n a l e U r b a n o d o
E s ta d o d e S ã o P a u lo
Empreendimento Código
LOTEAMENTO SANTO ANTONIO DA ALEGRIA-C 1 2 0 6 1 6 C 0 0 P E
Referência / Assunto Data Folha
MEMORIAL DESCRITIVO DO SISTEMA DE REDE COLETORA DE ESGOTOS MAR/2012 3/6

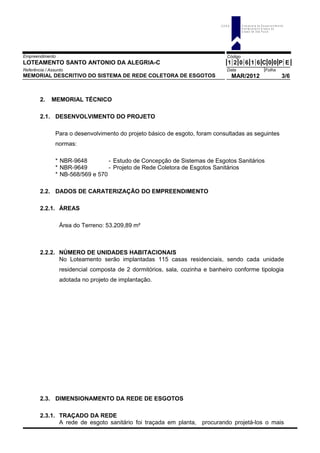

2. MEMORIAL TÉCNICO
2.1. DESENVOLVIMENTO DO PROJETO
Para o desenvolvimento do projeto básico de esgoto, foram consultadas as seguintes
normas:
* NBR-9648 - Estudo de Concepção de Sistemas de Esgotos Sanitários
* NBR-9649 - Projeto de Rede Coletora de Esgotos Sanitários
* NB-568/569 e 570
2.2. DADOS DE CARATERIZAÇÃO DO EMPREENDIMENTO
2.2.1. ÁREAS
Área do Terreno: 53.209,89 m²
2.2.2. NÚMERO DE UNIDADES HABITACIONAIS
No Loteamento serão implantadas 115 casas residenciais, sendo cada unidade
residencial composta de 2 dormitórios, sala, cozinha e banheiro conforme tipologia
adotada no projeto de implantação.
2.3. DIMENSIONAMENTO DA REDE DE ESGOTOS
2.3.1. TRAÇADO DA REDE
A rede de esgoto sanitário foi traçada em planta, procurando projetá-los o mais
C D H U C o m p a n h ia d e D e s e n v o lv im e n to
H a b ita c io n a l e U r b a n o d o
E s ta d o d e S ã o P a u lo
Empreendimento Código
LOTEAMENTO SANTO ANTONIO DA ALEGRIA-C 1 2 0 6 1 6 C 0 0 P E
Referência / Assunto Data Folha
MEMORIAL DESCRITIVO DO SISTEMA DE REDE COLETORA DE ESGOTOS MAR/2012 4/6
próximo das residências, na escala 1:1000, de modo a receber os esgotos de todas
as unidades habitacionais por meio de ramais prediais. Ela foi dimensionada como
sistema separador absoluto, isto é, não sendo admitidas contribuições de águas
pluviais.
Toda a rede de esgoto foi dimensionada a ser executado em PVC, ocre, ponta e bolsa
junta elástica, tipo vinilfort.
Os ramais prediais serão conectados perpendicularmente ao coletor em pontos
afastados dos poços de visita, ou seus substitutos.

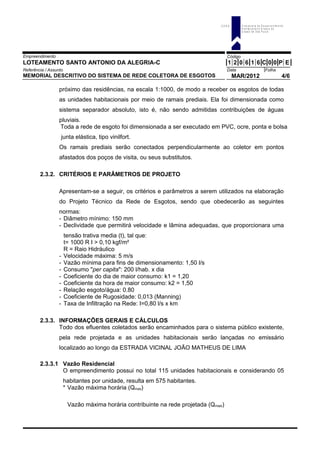

2.3.2. CRITÉRIOS E PARÂMETROS DE PROJETO
Apresentam-se a seguir, os critérios e parâmetros a serem utilizados na elaboração
do Projeto Técnico da Rede de Esgotos, sendo que obedecerão as seguintes
normas:
- Diâmetro mínimo: 150 mm
- Declividade que permitirá velocidade e lâmina adequadas, que proporcionara uma
tensão trativa media (t), tal que:
t= 1000 R I > 0,10 kgf/m²
R = Raio Hidráulico
- Velocidade máxima: 5 m/s
- Vazão mínima para fins de dimensionamento: 1,50 l/s
- Consumo "per capita": 200 l/hab. x dia
- Coeficiente do dia de maior consumo: k1 = 1,20
- Coeficiente da hora de maior consumo: k2 = 1,50
- Relação esgoto/água: 0.80
- Coeficiente de Rugosidade: 0,013 (Manning)
- Taxa de Infiltração na Rede: I=0,80 l/s x km
2.3.3. INFORMAÇÕES GERAIS E CÁLCULOS
Todo dos efluentes coletados serão encaminhados para o sistema público existente,
pela rede projetada e as unidades habitacionais serão lançadas no emissário
localizado ao longo da ESTRADA VICINAL JOÃO MATHEUS DE LIMA
2.3.3.1 Vazão Residencial
O empreendimento possui no total 115 unidades habitacionais e considerando 05
habitantes por unidade, resulta em 575 habitantes.
* Vazão máxima horária (Qmax)
Vazão máxima horária contribuinte na rede projetada (Qmaxi)
C D H U C o m p a n h ia d e D e s e n v o lv im e n to
H a b ita c io n a l e U r b a n o d o
E s ta d o d e S ã o P a u lo
Empreendimento Código
LOTEAMENTO SANTO ANTONIO DA ALEGRIA-C 1 2 0 6 1 6 C 0 0 P E
Referência / Assunto Data Folha
MEMORIAL DESCRITIVO DO SISTEMA DE REDE COLETORA DE ESGOTOS MAR/2012 5/6
sl
xxxxx
Qmáx /91.1
400.86
8,05,12,12005115
==

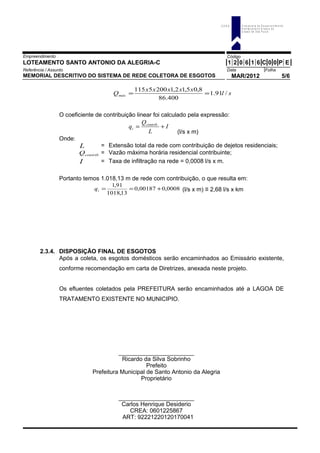

O coeficiente de contribuição linear foi calculado pela expressão:
I
L
Q
q contrib
i += .
(l/s x m)
Onde:
L = Extensão total da rede com contribuição de dejetos residenciais;
.contribQ = Vazão máxima horária residencial contribuinte;
I = Taxa de infiltração na rede = 0,0008 l/s x m.
Portanto temos 1.018,13 m de rede com contribuição, o que resulta em:
0008,00,00187
13,1018
91,1
+==iq (l/s x m) ≡ 2,68 l/s x km
2.3.4. DISPOSIÇÃO FINAL DE ESGOTOS
Após a coleta, os esgotos domésticos serão encaminhados ao Emissário existente,
conforme recomendação em carta de Diretrizes, anexada neste projeto.
Os efluentes coletados pela PREFEITURA serão encaminhados até a LAGOA DE
TRATAMENTO EXISTENTE NO MUNICIPIO.
_______________________
Ricardo da Silva Sobrinho
Prefeito
Prefeitura Municipal de Santo Antonio da Alegria
Proprietário
_______________________
Carlos Henrique Desiderio
CREA: 0601225867
ART: 92221220120170041
