HDS 1009 Geoprocessamento em Recursos Hídricos MINISTÉRIO DA EDUCAÇÃO UNIVERSIDADE FEDERAL DE SANTA MARIA DEPTO DE ENGENHARIA SANITÁRIA E AMBIENTAL - DESA UNIDADE 4 – BACIA HIDROGRÁFICA Alexandre Swarowsky Semestre 02/2018

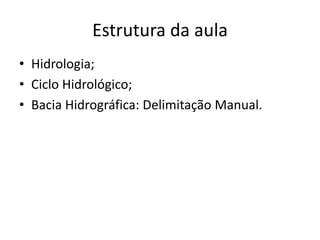

Estrutura da aula • Hidrologia; • Ciclo Hidrológico; • Bacia Hidrográfica: Delimitação Manual.

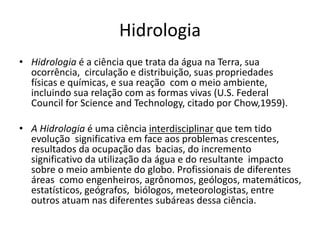

Hidrologia • Hidrologia é a ciência que trata da água na Terra, sua ocorrência, circulação e distribuição, suas propriedades físicas e químicas, e sua reação com o meio ambiente, incluindo sua relação com as formas vivas (U.S. Federal Council for Science and Technology, citado por Chow,1959). • A Hidrologia é uma ciência interdisciplinar que tem tido evolução significativa em face aos problemas crescentes, resultados da ocupação das bacias, do incremento significativo da utilização da água e do resultante impacto sobre o meio ambiente do globo. Profissionais de diferentes áreas como engenheiros, agrônomos, geólogos, matemáticos, estatísticos, geógrafos, biólogos, meteorologistas, entre outros atuam nas diferentes subáreas dessa ciência.

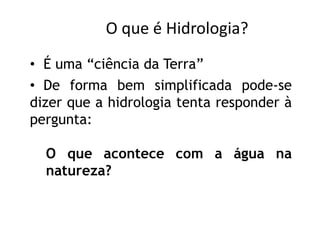

• De forma bem simplificada pode-se dizer que a hidrologia tenta responder à pergunta: O que acontece com a água na natureza? • É uma “ciência da Terra” O que é Hidrologia?

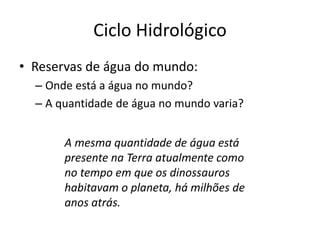

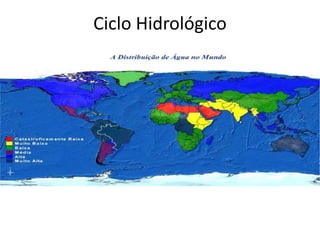

Ciclo Hidrológico • Reservas de água do mundo: – Onde está a água no mundo? – A quantidade de água no mundo varia? A mesma quantidade de água está presente na Terra atualmente como no tempo em que os dinossauros habitavam o planeta, há milhões de anos atrás.

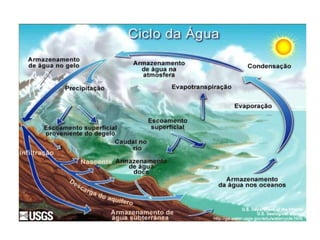

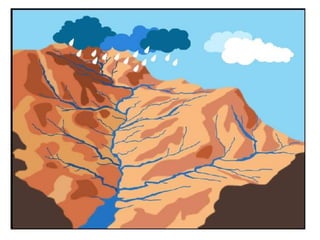

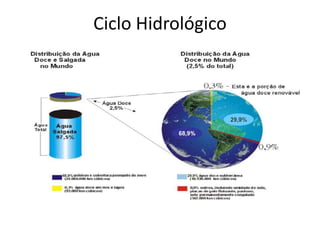

Ciclo Hidrológico
Ciclo Hidrológico

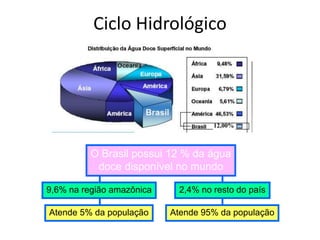

2,4% no resto do país 9,6% na região amazônica O Brasil possui 12 % da água doce disponível no mundo Atende 95% da população Atende 5% da população 12,00% Ciclo Hidrológico

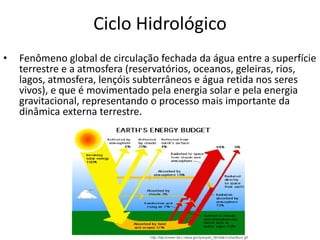

Ciclo Hidrológico • Fenômeno global de circulação fechada da água entre a superfície terrestre e a atmosfera (reservatórios, oceanos, geleiras, rios, lagos, atmosfera, lençóis subterrâneos e água retida nos seres vivos), e que é movimentado pela energia solar e pela energia gravitacional, representando o processo mais importante da dinâmica externa terrestre.

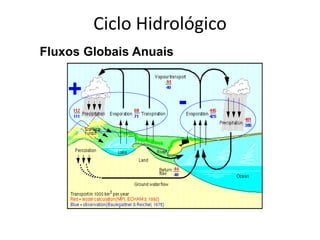

Fluxos Globais Anuais + - Ciclo Hidrológico

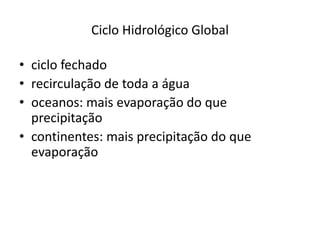

Ciclo Hidrológico Global • ciclo fechado • recirculação de toda a água • oceanos: mais evaporação do que precipitação • continentes: mais precipitação do que evaporação

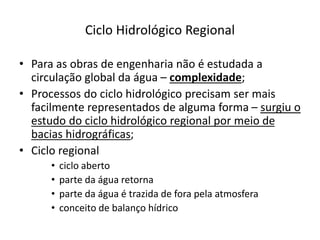

Ciclo Hidrológico Regional • Para as obras de engenharia não é estudada a circulação global da água – complexidade; • Processos do ciclo hidrológico precisam ser mais facilmente representados de alguma forma – surgiu o estudo do ciclo hidrológico regional por meio de bacias hidrográficas; • Ciclo regional • ciclo aberto • parte da água retorna • parte da água é trazida de fora pela atmosfera • conceito de balanço hídrico

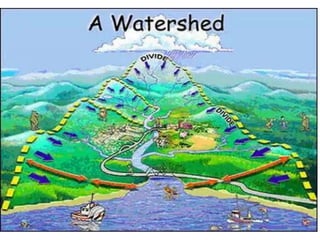

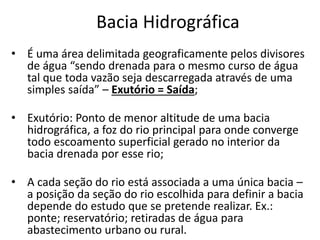

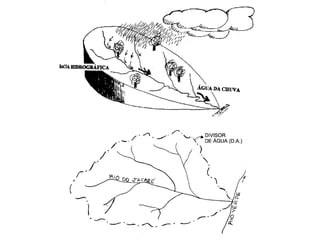

Bacia Hidrográfica • É uma área delimitada geograficamente pelos divisores de água “sendo drenada para o mesmo curso de água tal que toda vazão seja descarregada através de uma simples saída” – Exutório = Saída; • Exutório: Ponto de menor altitude de uma bacia hidrográfica, a foz do rio principal para onde converge todo escoamento superficial gerado no interior da bacia drenada por esse rio; • A cada seção do rio está associada a uma única bacia – a posição da seção do rio escolhida para definir a bacia depende do estudo que se pretende realizar. Ex.: ponte; reservatório; retiradas de água para abastecimento urbano ou rural.

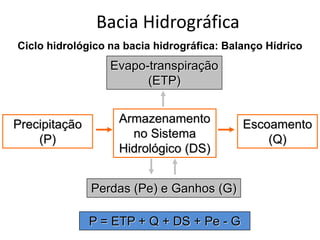

Ciclo hidrológico na bacia hidrográfica: Balanço Hídrico Armazenamento no Sistema Hidrológico (DS) Precipitação (P) Evapo-transpiração (ETP) Perdas (Pe) e Ganhos (G) Escoamento (Q) P = ETP + Q + DS + Pe - G Bacia Hidrográfica

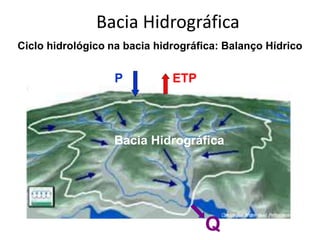

P ETP Q Bacia Hidrográfica Ciclo hidrológico na bacia hidrográfica: Balanço Hídrico Bacia Hidrográfica

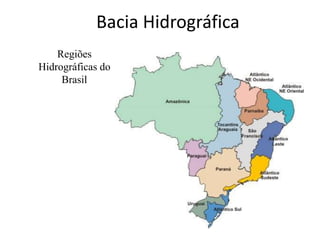

Regiões Hidrográficas do Brasil Bacia Hidrográfica

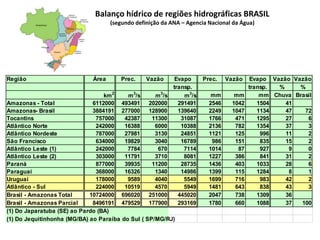

Região Área Prec. Vazão Evapo Prec. Vazão Evapo Vazão Vazão transp. transp. % % km2 m3 /s m3 /s m3 /s mm mm mm Chuva Brasil Amazonas - Total 6112000 493491 202000 291491 2546 1042 1504 41 Amazonas- Brasil 3884191 277000 128900 139640 2249 1047 1134 47 72 Tocantins 757000 42387 11300 31087 1766 471 1295 27 6 Atlântico Norte 242000 16388 6000 10388 2136 782 1354 37 3 Atlântico Nordeste 787000 27981 3130 24851 1121 125 996 11 2 São Francisco 634000 19829 3040 16789 986 151 835 15 2 Atlântico Leste (1) 242000 7784 670 7114 1014 87 927 9 0 Atlântico Leste (2) 303000 11791 3710 8081 1227 386 841 31 2 Paraná 877000 39935 11200 28735 1436 403 1033 28 6 Paraguai 368000 16326 1340 14986 1399 115 1284 8 1 Uruguai 178000 9589 4040 5549 1699 716 983 42 2 Atlântico - Sul 224000 10519 4570 5949 1481 643 838 43 3 Brasil - Amazonas Total 10724000 696020 251000 445020 2047 738 1309 36 Brasil - Amazonas Parcial 8496191 479529 177900 293169 1780 660 1088 37 100 (1) Do Japaratuba (SE) ao Pardo (BA) (1) Do Jequitinhonha (MG/BA) ao Paraíba do Sul ( SP/MG/RJ) Balanço hídrico de regiões hidrográficas BRASIL (segundo definição da ANA – Agencia Nacional da Água)

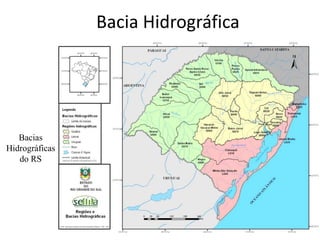

Bacias Hidrográficas do RS Bacia Hidrográfica

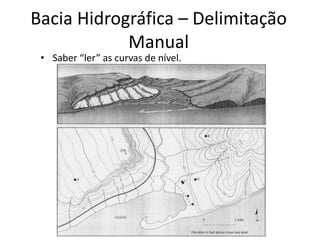

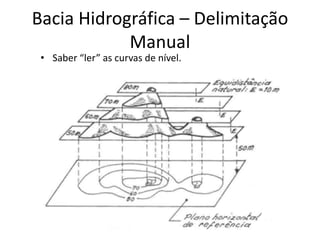

Bacia Hidrográfica – Delimitação Manual • Saber “ler” as curvas de nível.
Bacia Hidrográfica – Delimitação Manual • Saber “ler” as curvas de nível.

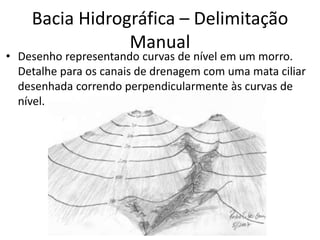

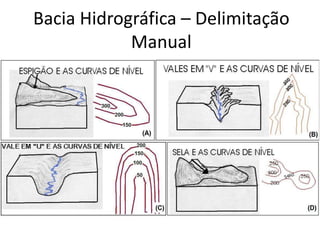

• Desenho representando curvas de nível em um morro. Detalhe para os canais de drenagem com uma mata ciliar desenhada correndo perpendicularmente às curvas de nível. Bacia Hidrográfica – Delimitação Manual
Bacia Hidrográfica – Delimitação Manual

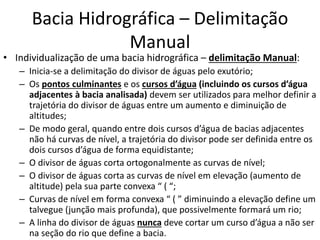

• Individualização de uma bacia hidrográfica – delimitação Manual: – Inicia-se a delimitação do divisor de águas pelo exutório; – Os pontos culminantes e os cursos d’água (incluindo os cursos d’água adjacentes à bacia analisada) devem ser utilizados para melhor definir a trajetória do divisor de águas entre um aumento e diminuição de altitudes; – De modo geral, quando entre dois cursos d’água de bacias adjacentes não há curvas de nível, a trajetória do divisor pode ser definida entre os dois cursos d’água de forma equidistante; – O divisor de águas corta ortogonalmente as curvas de nível; – O divisor de águas corta as curvas de nível em elevação (aumento de altitude) pela sua parte convexa “ ( “; – Curvas de nível em forma convexa “ ( ” diminuindo a elevação define um talvegue (junção mais profunda), que possivelmente formará um rio; – A linha do divisor de águas nunca deve cortar um curso d’água a não ser na seção do rio que define a bacia. Bacia Hidrográfica – Delimitação Manual

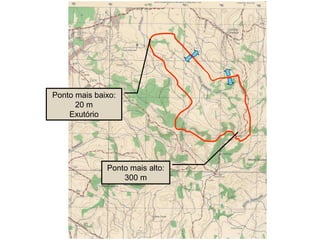

Ponto mais alto: 300 m Ponto mais baixo: 20 m Exutório

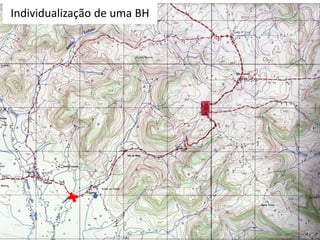

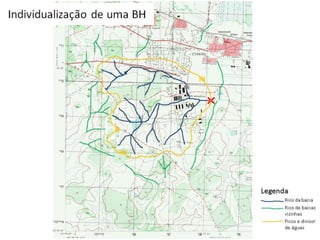

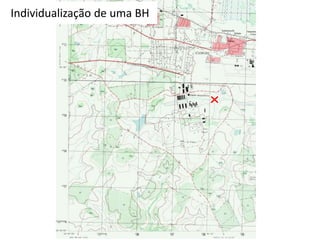

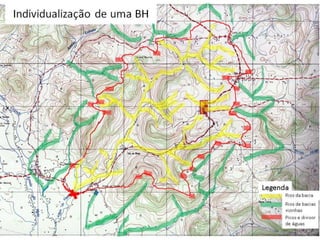

Individualização de uma BH
Individualização de uma BH

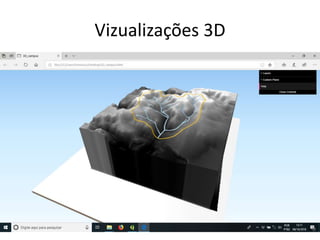

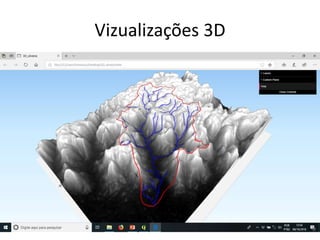

Vizualizações 3D
Vizualizações 3D
